Стальной забивной анкер для бетона

Материал:

Анкер выполнен из углеродистой стали и защищён стойким антикоррозионным покрытием.

Назначение:

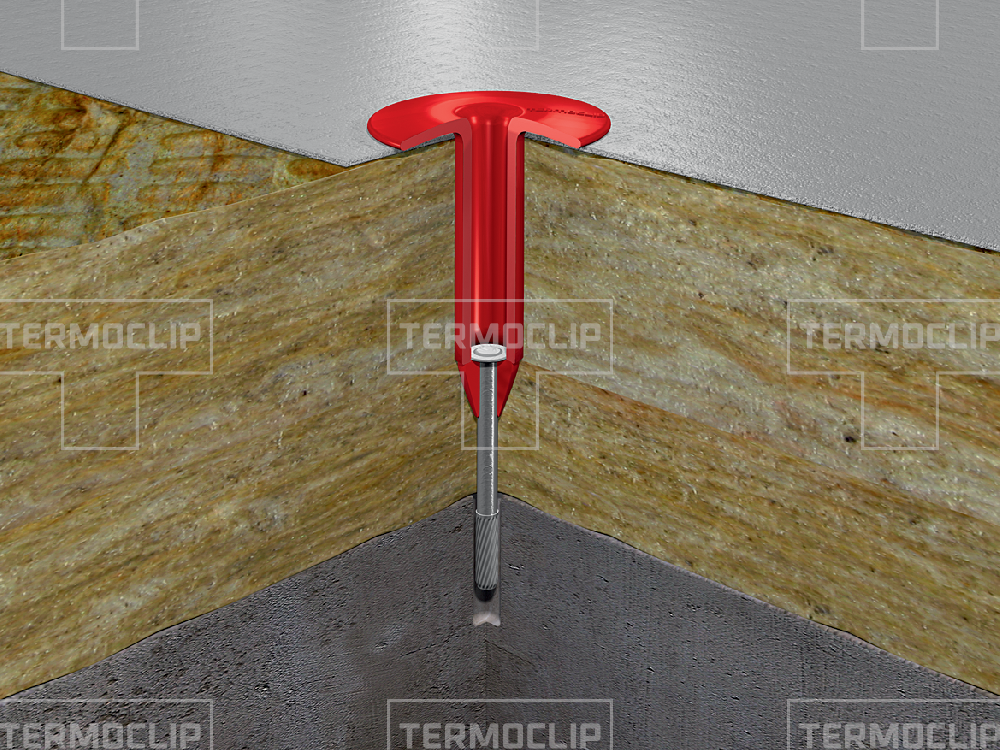

Предназначены для крепления тарельчатых дюбелей TERMOCLIP в бетонное несущее основание, класс бетона не ниже B25.
Длина анкера, мм Распорная зона, мм Диаметр отв., мм Мин. глубина отв., мм
65 20 5 30
75 20 5 30
85 20 5 30
Усилие вырыва анкера из бетона, кН3.2
Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее40 лет
Типы основания
Бетон Б25
Монтаж

При креплении в бетонное основание важен контроль глубины отверстия, она должна быть на 10 мм больше заглубления анкерного элемента. В этом случае сопутствующие отходы бурения (бетонная крошка) не мешают правильном монтажу дюбеля.

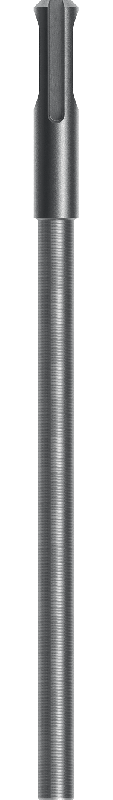

Монтаж стального анкера CN 5,0 осуществляется с помощью насадки BCN со специальным электроинструментом ударного действия, допускается забивание анкера легкими ударами деревянной киянки, либо резинового молотка весом 750–1000 г через добойник.

Глубина утапливания тарельчатого держателя в изолирующие слои должна быть указана в проектной и технологической документациях, но не более 2 мм.
