SMI 8. Купить

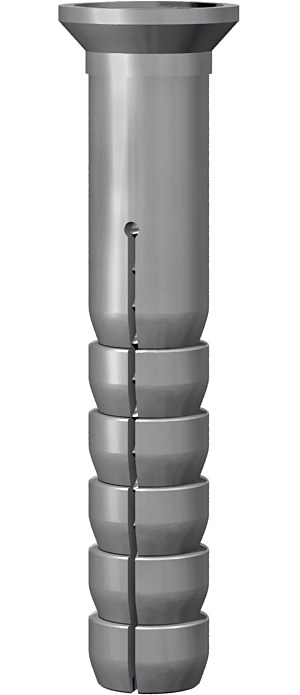

  • SMI 8. Полиамидный анкерный дюбель
    SMI 8. Полиамидный анкерный дюбель

Полиамидный анкерный дюбель

Материал:

Дюбель кровельный SMI 8,0 выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками.

Назначение:

Предназначены для крепления тарельчатых дюбелей TERMOCLIP, металлических реек и других кровельных элементов в бетонное несущее основание.
Длина анкера, мм Диаметр отв., мм Мин. глубина отв., мм
45 8 55
60 8 70
Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее40 лет
Типы основания
Монтаж
  • Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления теплоизоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;

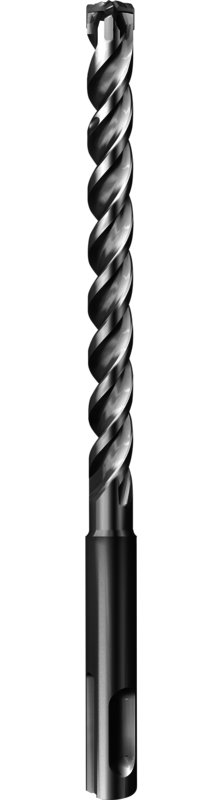

  • При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм инструментом мощностью не менее 650 Вт;
  • Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
  • Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм относительно исходного состояния тарельчатого держателя;
  • Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.
