Тарельчатый винтовой полимерный анкер

Назначение:

R 28 применяется для крепления нового слоя гидрои(или) теплоизоляционного материала к слабонесущему основанию в том числе при проведении ремонтных работ. Выбор типа изделия осуществляется по результатам испытаний. R 28 идеально подходит для скрепления слоев теплоизоляции и крепления легких деталей на теплоизоляционный слой.

Материал:

Полимерный тарельчатый винтовой дюбель Termoclip-кровля R 28 выполнен из стеклонаполненного полиамида, обладающего высокими прочностными характеристиками.

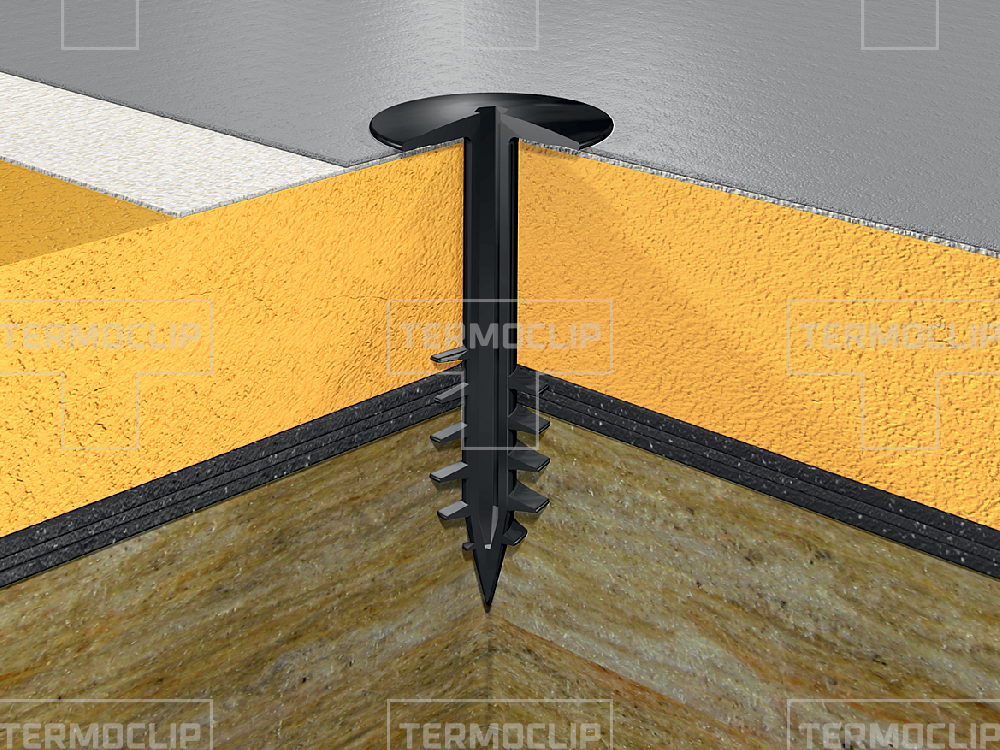

Применение

Длина анкера, мм	Диаметр тарельчатого элемента, мм	Диаметр гильзы, мм	Диаметр резьбы, мм	Длина винтового участка, мм
70	50	14	28	55
90	50	14	28	55
110	50	14	28	55
130	50	14	28	55
150	50	14	28	55
170	50	14	28	55

Изменение прочности при климатическом старении. 30 циклов: +80 ... –50 °	7,6 %
Температурный диапазон эксплуатации, °С	–50 ... +80°С
Температурный диапазон монтажа, °С	–10 ... +40°С

Область применения

Кровельные крепежные элементы выполнены из полиамида и предназначены для однослойных или многослойных гидроизоляционных материалов, монтирующихся к несущей конструкции с помощью точечного или линейного крепления. Возможно применение с теплоизоляционными материалами и фиксация мембраны к слабонесущим основаниям.

Для гидроизоляционного слоя на основе:

битума (однослойные, двухслойные, трехслойные);
каучука (резиновый) материал;
ПВХ.

Для теплоизоляционных материалов:

прочностью на сжатие (при 10 % деформации) большей или равной 60 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.

По природно-климатическим условиям:

во всех ветровых районах;
допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
допускаемые зоны влажности – сухая, нормальная, влажная;
допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.

По условиям пожарной безопасности:

в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ.

Типы основания

Битум

Преимущества Кровля R 28

R 28 выполнены из стеклонаполненного полиамида, обладающего высокими прочностными характеристиками.
Диаметр резьбы 28 мм.
Обладает высокой усталостной прочностью.
Круглая форма исключает необходимость подгонки иориентации на гидроизоляционном ковре.
R 28 применяется для крепления нового слоя гидрои (или) теплоизоляционного материала к слабонесущему основанию, в том числе при проведении ремонтных работ. Выбор типа изделия осуществляется по результатам полевых испытаний.
R 28 идеально подходит для скрепления слоев теплоизоляции и крепления легких деталей на теплоизоляционный слой.
Конструкция носика обеспечивает быструю установку – за счет самопозиционирования в отверстии.
Низкая теплопроводность – сохранение энергии.
