![Кровля ПТЭ 5. Полимерный тарельчатый элемент с увеличенной площадью держателя]()
Кровля ПТЭ 5. Полимерный тарельчатый элемент с увеличенной площадью держателя
Полимерный тарельчатый элемент с увеличенной площадью держателя
Назначение:
Применяется для механической фиксации теплоизоляционных материалов к несущему основанию кровли из металлического профилированного листа, бетона, дерева.Материал:
Тарельчатый полимерный элемент выполнен из блок-сополимера на основе пропиленэтилена, обладающего высокой усталостной прочностью.- Применение

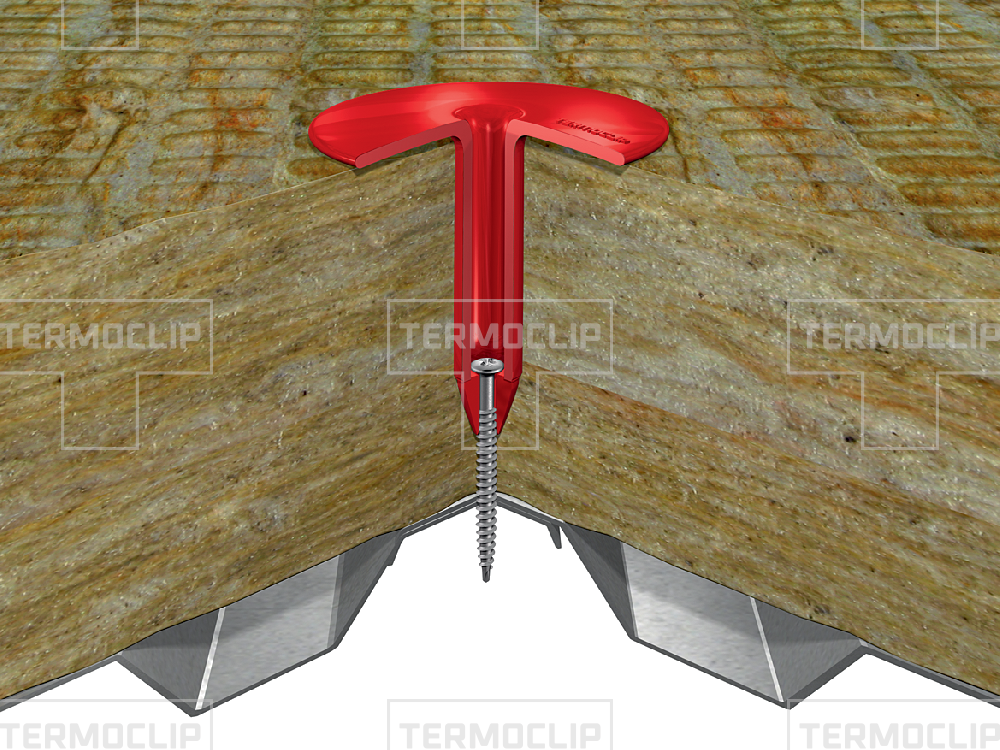

Применение Кровля ПТЭ 5
| Длина анкера, мм | Диаметр тарельчатого элемента, мм | Диаметр гильзы, мм | Диаметр отв. под шуруп, мм |
| 50 | 75 | 14 | 5,5 |
| 80 | 75 | 14 | 5,5 |
| 100 | 75 | 14 | 5,5 |
| 120 | 75 | 14 | 5,5 |
| 130 | 75 | 14 | 5,5 |
| 140 | 75 | 14 | 5,5 |
| 150 | 75 | 14 | 5,5 |
| 180 | 75 | 14 | 5,5 |
| 200 | 75 | 14 | 5,5 |
| Стойкость к термоокислительному старению, не менее, ч | 1000 |
|---|---|
| Изменение прочности при климатическом старении. 30 циклов: +80 ... –50 ° | 7,6 % |
| Температурный диапазон эксплуатации, °С | –50 ... +80°С |
Кровля 5 наиболее оптимальна для предварительной фиксации теплоизоляции пониженной плотности. Применять в комплекте с Кровлей 1, 2, 3, 4 (крепление гидроизоляционного слоя).
Для теплоизоляционных материалов:
прочностью на сжатие (при 10 % деформации) большей или равной 45 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.
Для несущего основания:
металлический профиль (стальной профнастил min толщиной 0.7мм).
По природно-климатическим условиям:
- во всех ветровых районах;
- допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
- допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
- допускаемые зоны влажности – сухая, нормальная, влажная;
- допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
- максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.
По условиям пожарной безопасности:
в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ.
- Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления тепло- изоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
- При монтаже исключить удар самореза о поверхность профилированного листа, что приведет к разрушению кончика сверла;
- Монтаж самореза производить насадкой для шуруповерта PH2 с крестообразным шлицем, инструментом с частотой оборотов 900- 1200 и мощностью не менее 600 Вт;
- Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
- Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм отно- сительно исходного состояния тарельчатого держателя;
- При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм;
- Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.
-
Тарельчатый элемент TERMOCLIP-Кровля ПТЭ 5 выполнен из блок-сополимера на основе высокомолекулярного полипропилена, обладающего высокими физико-механическими свойствами.
-
Обладает высокой усталостной прочностью.
-
Тарельчатый держатель разработан с учетом высоких требований к механическому креплению теплоизоляционных материалов.
-
Опорная поверхность повышенной площади (усиленная ребрами жесткости) предотвращает продавливание теплоизоляции при монтаже и последующее разрушение при эксплуатации.
-
Низкая теплопроводность крепления за счет увеличенной воздушной камеры.
