Болт T-образный TBТ 28 4F. Купить

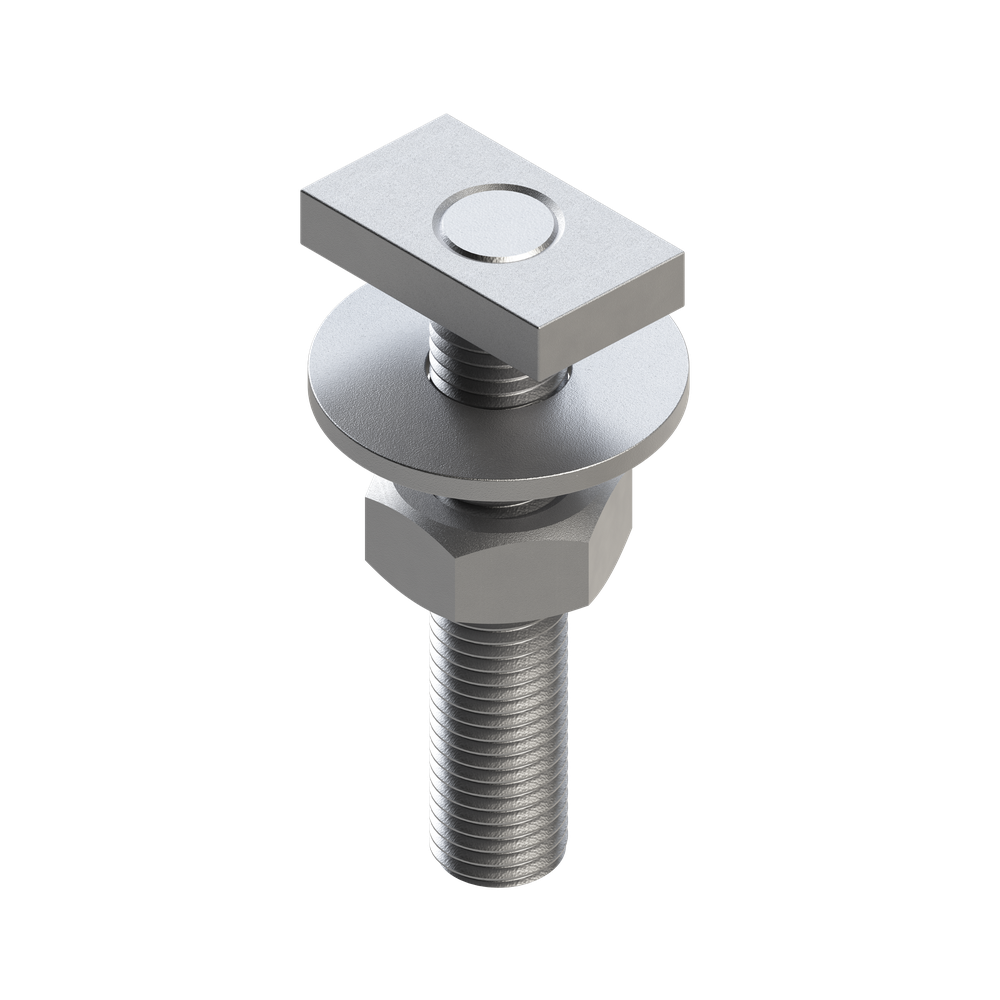

![Болт T-образный TBТ 28 4F]()
Болт T-образный TBТ 28 4F ![Чертеж Болт T-образный TBТ 28 4F]()

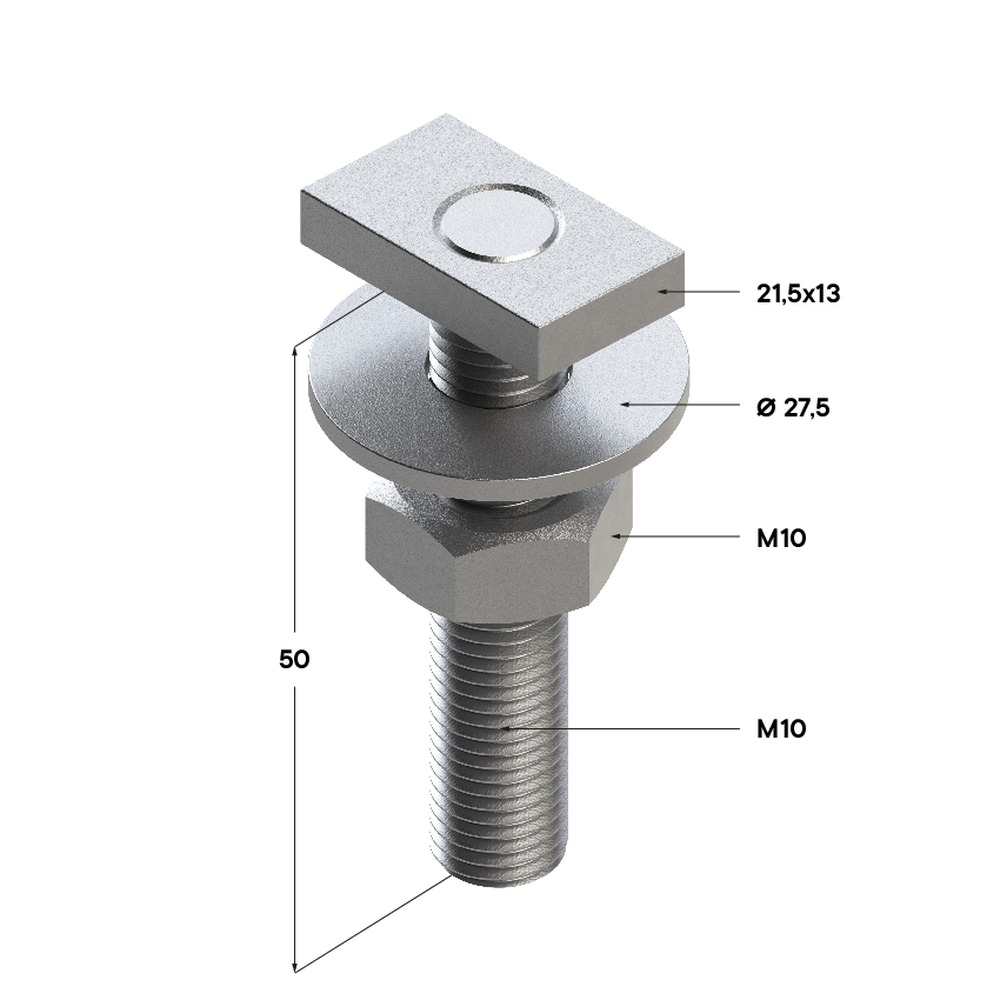

Чертеж Болт T-образный TBТ 28 4F ![Применение Болт T-образный TBТ 28 4F]()

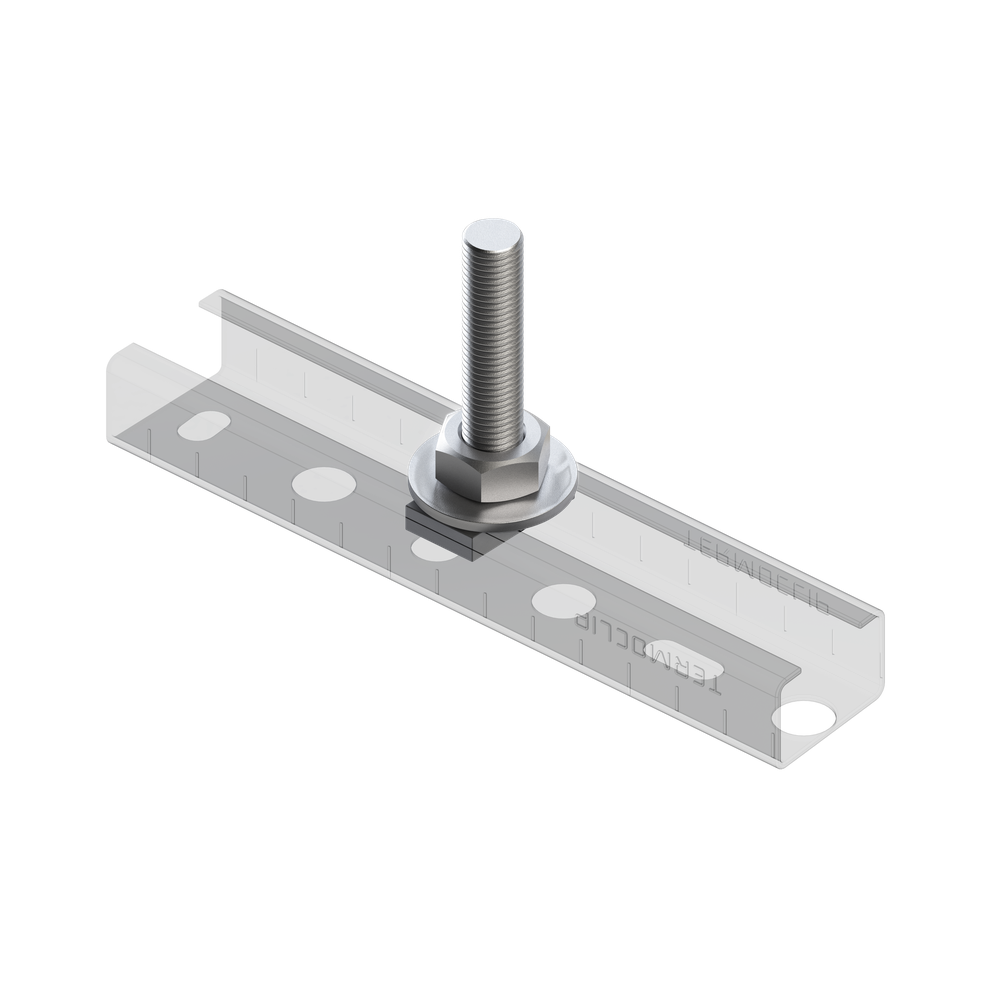

Применение Болт T-образный TBТ 28 4F
Болт T-образный TBТ 28 4F
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Применяется в качестве болта в соединениях как метизная деталь. Благодаря своей конфигурации обеспечивает высокие физико-механические показатели работы в соединениях. Применяется в сочетании с профилем 28х18; 28х30.Материал:
Сталь, класса прочности 5,8 и с полем допуска 6g, с метрической резьбой. Гальваническое покрытие цинком.
| Маркировка, мм | Диаметр шпильки, мм | Длина, мм | Артикул |
| TBТ 28 4F | М8 | 40 | 09111103 |
| TBТ 28 4F | М8 | 50 | 09111105 |
| TBТ 28 4F | М8 | 80 | 09111107 |
| TBТ 28 4F | М10 | 40 | 09111018 |
| TBТ 28 4F | М10 | 60 | 09111002 |
| TBТ 28 4F | М10 | 80 | 09111015 |
| TBТ 28 5F | М10 | 40 | 09111017 |
| TBТ 28 5F | М10 | 60 | 09111019 |
Нагрузки
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Болт T-образный 28 | ||||
| М8 | 28х18 | 1,7 | 0,2 | 5 |
| М8 | 28х30 | 2,0 | 0,2 | 5 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,3 | 8 |
| Болт T-образный универсальный 28-40 | ||||
| М8 | 28х18 | 1,7 | 0,2 | 5 |
| М8 | 28х30 | 2,0 | 0,2 | 5 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,3 | 8 |
| Болт T-образный 38-40 | ||||
| М8 | 38х40 | 5,0 | 0,8 | 15 |
| М10 | 38х40 | 5,0 | 2,0 | 20 |
| Болт T-образный усиленный 41 | ||||
| М8 | 41x21, 41x41 | 5,0 | 5,0 | 5 |
| М8 | 41x62 | 8,0 | 5,0 | 5 |
| М10 | 41x21, 41x41 | 5,0 | 5,0 | 10 |
| M10 | 41x62 | 8,0 | 5,0 | 10 |
| M12 | 41x21, 41x41 | 5,0 | 5,0 | 10 |
| M12 | 41x62 | 8,0 | 5,0 | 10 |
Монтаж Болт T-образный TBТ 28 4F
- Применяется в качестве крепежа для раскрепления различных узлов (профили, консоли, хомуты) с применением резьбовых соединителей.
- Имеет широкую номенклатуру типовых длин.
- Рекомендуется к использованию при монтаже с применением профиля иликонсолей для конструирования предварительно собранного соединения.
- Возможно применение как быстромонтируемого модуля (Т-образный болти хомут), если болт предварительно установлен.
- Возможно использование в качестве соединителя для раскрепления трубопроводов легких и средних нагрузок.
Преимущества Болт T-образный TBТ 28 4F
- Многообразные возможности монтажа в сочетании с профилями и консолями.
- Увеличение вариативности эксплуатационных возможностей узлов, собранныхс применением Т-образного болта.
- Обеспечивает узловые соединения с заданными требованиями по нагрузкам.
- Удобство регулировки и фиксации при монтаже благодаря форме.
- Равномерное распределение нагрузки за счет увеличения контактной плоскости основания головки болта с профилем или консолью.
