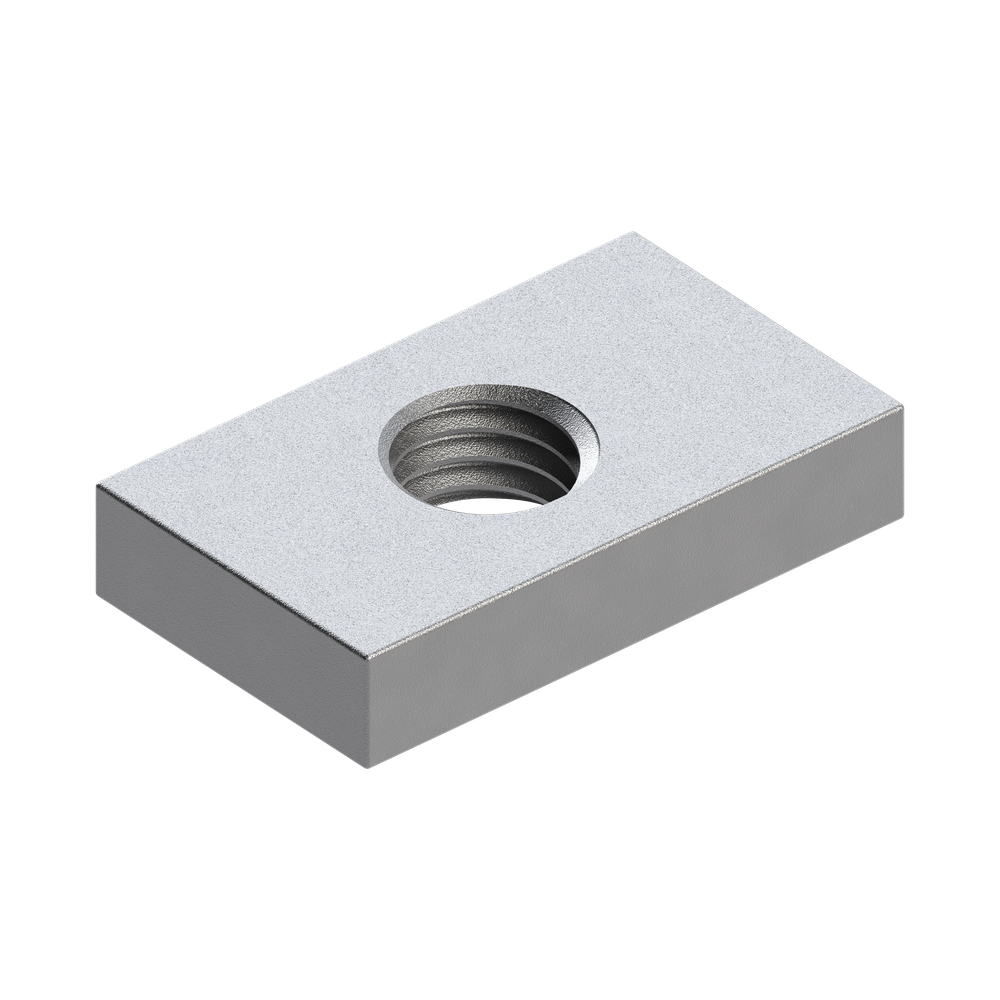

Гайка профиля TN 28 4F. Купить
![Гайка профиля TN 28 4F]()

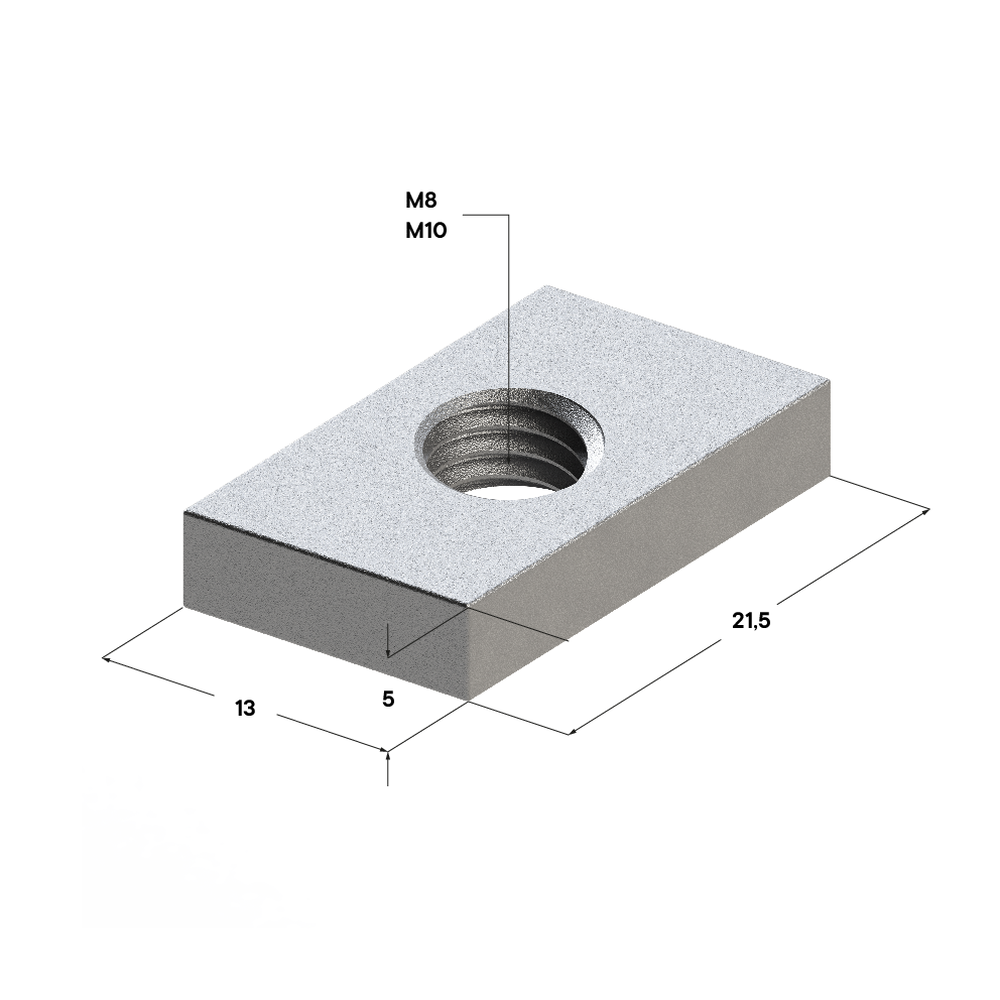

Гайка профиля TN 28 4F ![Чертеж Гайка профиля TN 28 4F]()

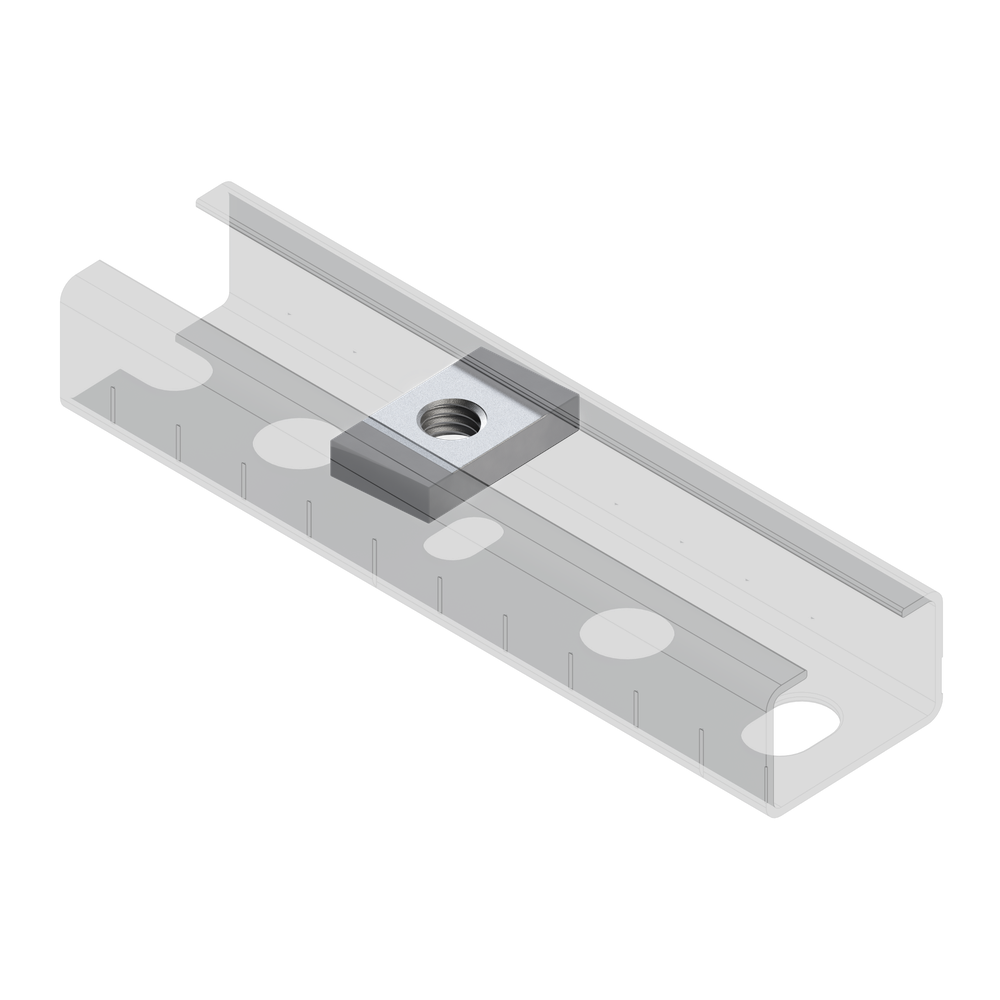

Чертеж Гайка профиля TN 28 4F ![Применение Гайка профиля TN 28 4F]()
Применение Гайка профиля TN 28 4F
Гайка профиля TN 28 4F
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Резьбовая ромбовидная пластина, вставляемая в профиль монтажный/консоль 28х18; 28х30. Косоугольная пластина с резьбой предназначена для прикрепления шпилек к монтажным шинам или консолям. Чтобы предотвратить непредвиденное ослабление соединения, рекомендуется зафиксировать пластинус помощью гайки с шайбой.Материал:
Сталь, гальваническое покрытие цинком.
| Длина, мм | Ширина, мм | Толщина металла, мм | Резьба | Вес, кг | Артикул |
| 25 | 14 | 4 | М8 | 0,010 | 09108003 |
| 25 | 14 | 4 | М10 | 0,009 | 09108002 |
Нагрузки
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка профиля 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка профиля универсальная 28-40 | ||||
| M8 | 28х18 | 2,0 | 0,7 | 10 |
| M8 | 28х30 | 2,2 | 0,7 | 10 |
| M8 | 38х40 | 2,4 | 0,7 | 10 |
| M10 | 28х18 | 2,4 | 0,8 | 15 |
| M10 | 28х30 | 4,0 | 0,8 | 15 |
| M10 | 38х40 | 6,0 | 0,8 | 15 |
| M12 | 28х18 | 4,0 | 1,0 | 20 |
| M12 | 28х30 | 6,0 | 1,0 | 20 |
| M12 | 38х40 | 7,5 | 1,0 | 20 |
| Гайка профиля 38-40 | ||||
| М8 | 38х40 | 4,0 | 2,0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка профиля 41 | ||||
| М8 | 41х21 | 5,0 | 5,0 | 20 |
| М8 | 41х41 | 5,0 | 5,0 | 20 |
| М8 | 41х62 | 8,0 | 5,0 | 20 |
| М10 | 41х21 | 5,0 | 5,0 | 40 |
| М10 | 41х41 | 5,0 | 5,0 | 40 |
| М10 | 41х62 | 8,0 | 5,0 | 40 |
| М12 | 41х21 | 5,0 | 5,0 | 50 |
| М12 | 41х41 | 5,0 | 5,0 | 50 |
| М12 | 41х62 | 8,0 | 5,0 | 50 |
| Гайка профиля двойная 28 | ||||
| М8 | 28х18 | 2,0 | 0,7 | 10 |
| М8 | 28х30 | 2,2 | 0,7 | 10 |
Монтаж Гайка профиля TN 28 4F
- После позиционирования следует закрепить резьбовую пластину с помощью гайки и шайбы.
Преимущества Гайка профиля TN 28 4F
- Простота монтажа;
- Возможно свободное перемещение в направляющих, монтажных профиляхи консолях.
