Гайка профиля TN 38-40 6F

Как заказать?

Добавьте изделие в Заказ,
затем отправьте Заявку.

Отдел продаж:

Назначение:

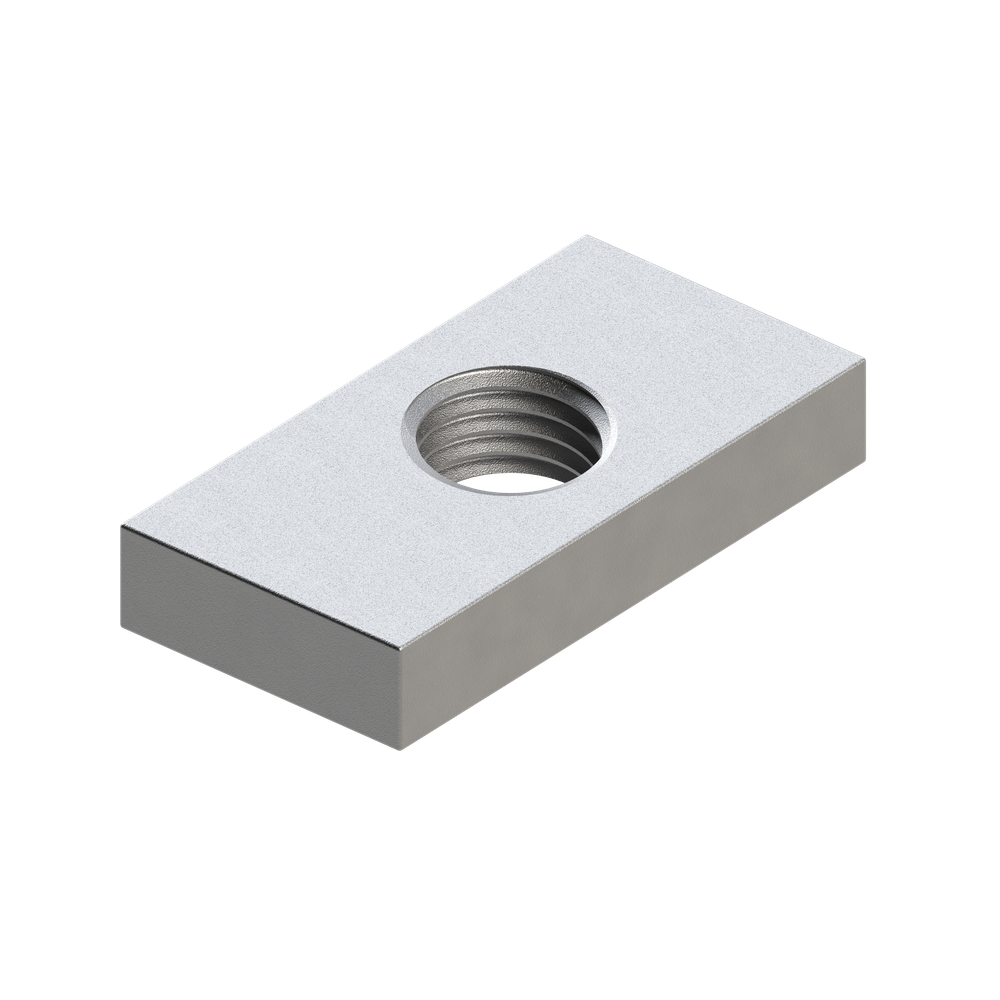

Резьбовая ромбовидная пластина, вставляемая в профиль монтажный/консоль 38-40. Косоугольная пластина с резьбой предназначена для прикрепления шпилек к монтажным шинам или консолям. Чтобы предотвратить непредвиденное ослабление соединения, рекомендуется зафиксировать пластину с помощью гайки с шайбой.

Материал:

Сталь, гальваническое покрытие цинком.

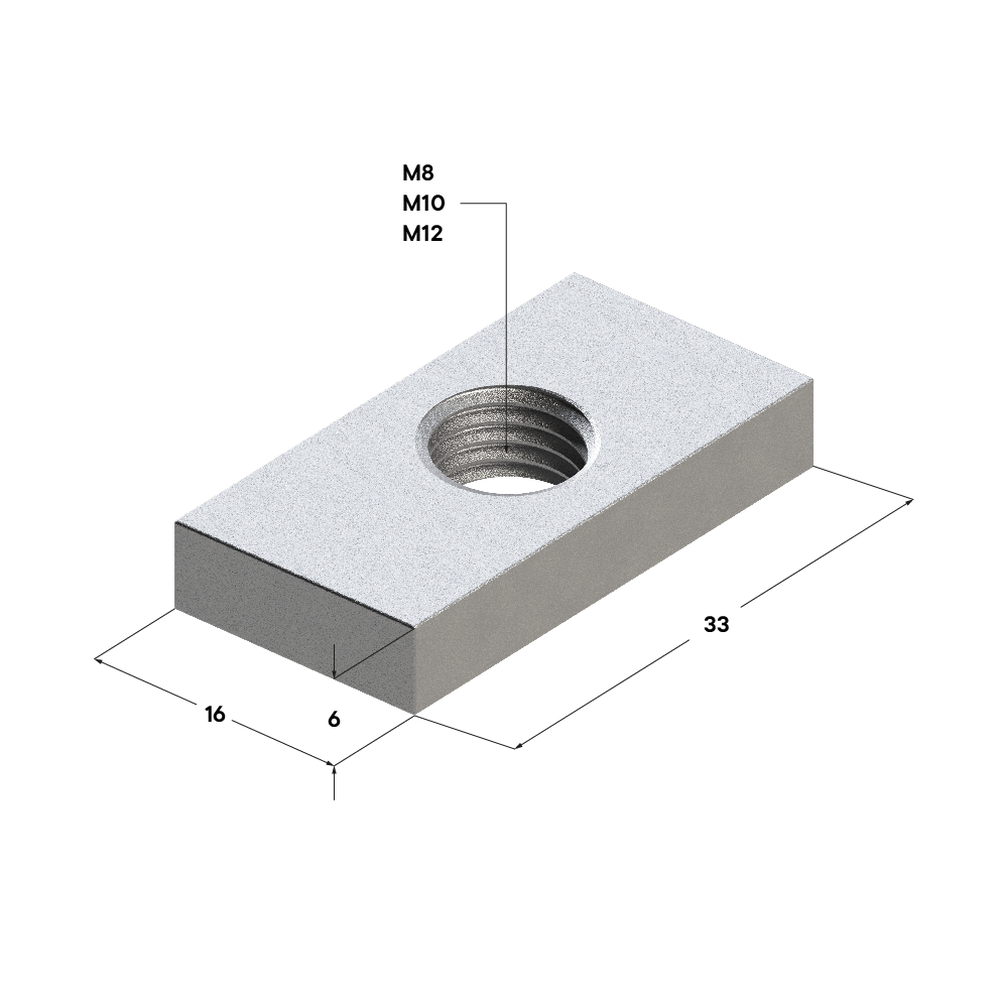

Длина, мм	Ширина, мм	Толщина металла, мм	Резьба	Вес, кг	Артикул
33	16	6,0	М8	0,020	09243001
33	16	6,0	М10	0,019	09243002
33	16	6,0	M12	0,018	09243003

Нагрузки

Наименование	Профиль	Мах. рекомендуемая нагрузка (растяжение) F_rec,кН	Мах. рекомендуемая нагрузка (срез) V_rec,кН	Момент затяжки,Нм
Гайка профиля 28
М8	28х18	1,7	0,3	8
М8	28х30	2,0	0,4	8
М10	28х18	2,0	0,3	8
М10	28х30	2,2	0,4	8
Гайка профиля универсальная 28-40
M8	28х18	2,0	0,7	10
M8	28х30	2,2	0,7	10
M8	38х40	2,4	0,7	10
M10	28х18	2,4	0,8	15
M10	28х30	4,0	0,8	15
M10	38х40	6,0	0,8	15
M12	28х18	4,0	1,0	20
M12	28х30	6,0	1,0	20
M12	38х40	7,5	1,0	20
Гайка профиля 38-40
М8	38х40	4,0	2,0	20
М10	38х40	8,0	2,5	40
М12	38х40	8,0	3,0	50
Гайка профиля 41
М8	41х21	5,0	5,0	20
М8	41х41	5,0	5,0	20
М8	41х62	8,0	5,0	20
М10	41х21	5,0	5,0	40
М10	41х41	5,0	5,0	40
М10	41х62	8,0	5,0	40
М12	41х21	5,0	5,0	50
М12	41х41	5,0	5,0	50
М12	41х62	8,0	5,0	50
Гайка профиля двойная 28
М8	28х18	2,0	0,7	10
М8	28х30	2,2	0,7	10

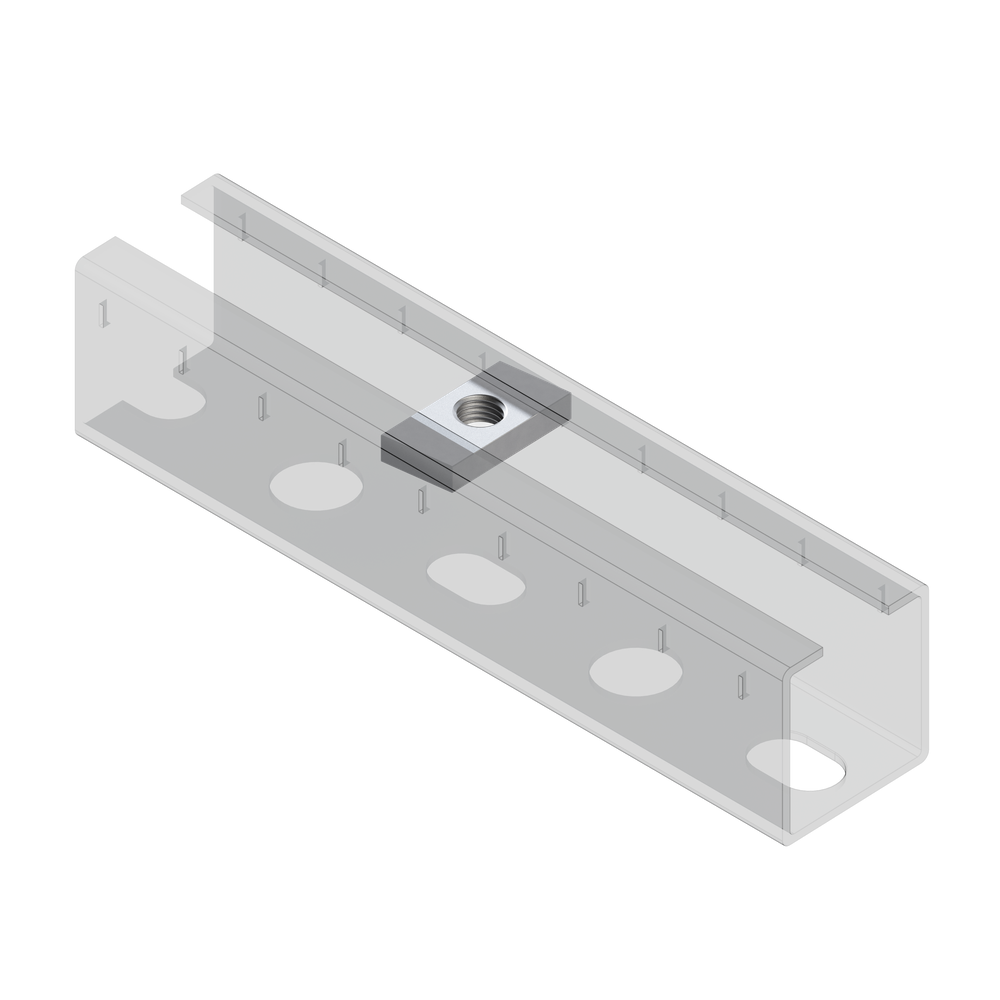

Монтаж Гайка профиля TN 38-40 6F

После позиционирования следует закрепить резьбовую пластину с помощью гайки и шайбы.

Преимущества Гайка профиля TN 38-40 6F

Простота монтажа;
Возможно свободное перемещение в направляющих, монтажных профиляхи консолях.
