Гайка профиля универсальная TNU 28-40 6F. Купить
![Гайка профиля универсальная TNU 28-40 6F]()

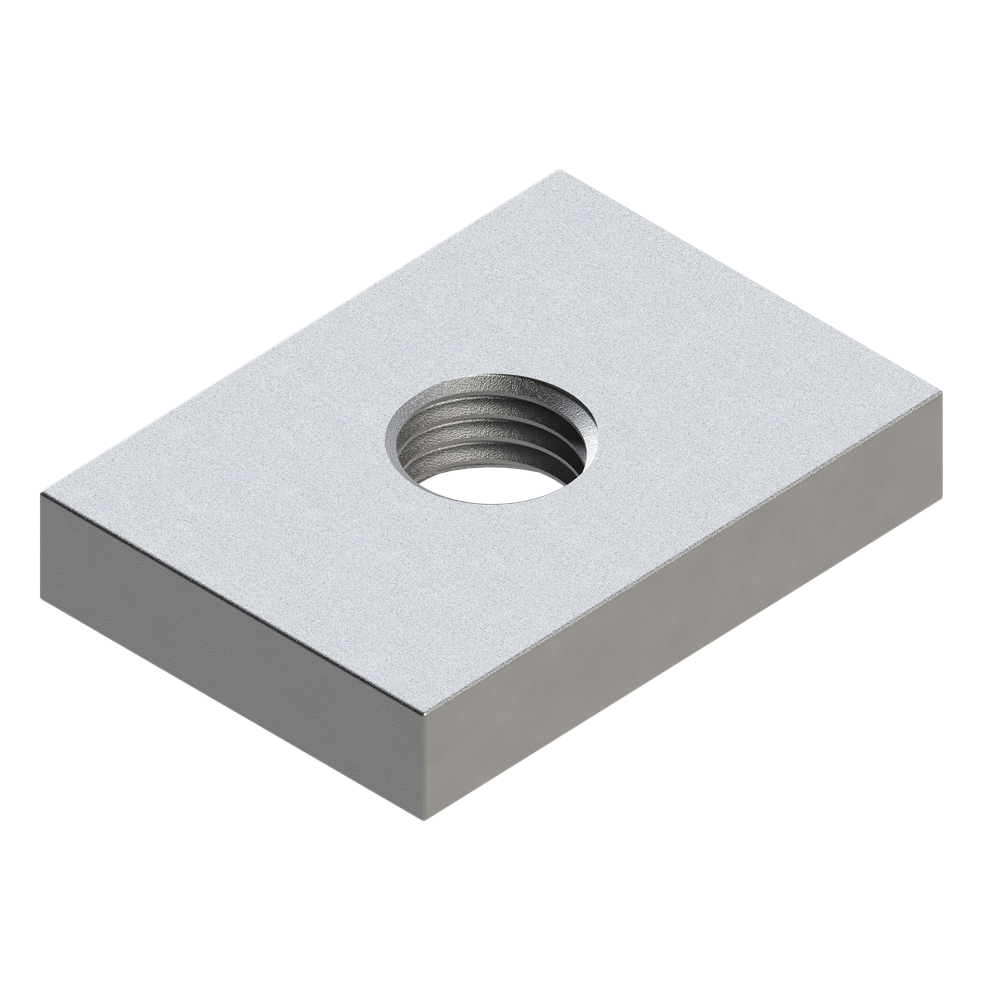

Гайка профиля универсальная TNU 28-40 6F ![Чертеж Гайка профиля универсальная TNU 28-40 6F]()

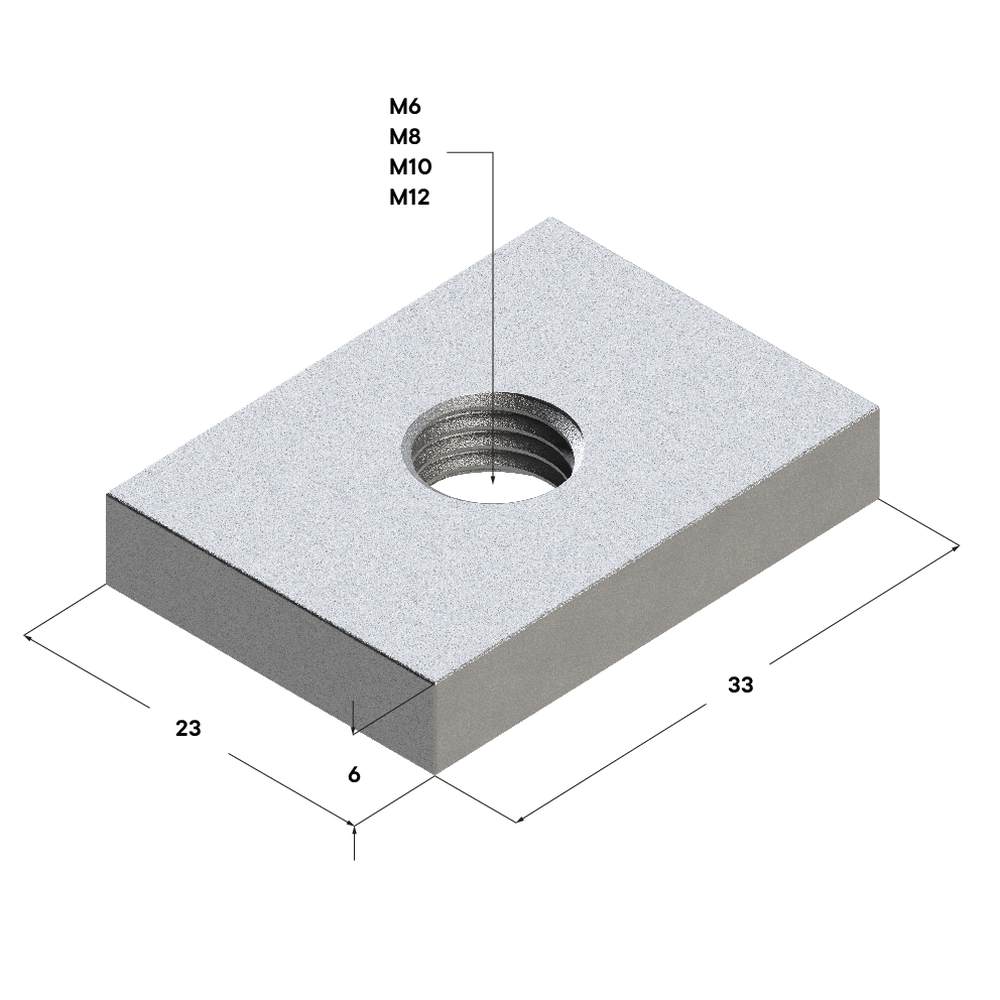

Чертеж Гайка профиля универсальная TNU 28-40 6F ![Применение Гайка профиля универсальная TNU 28-40 6F]()

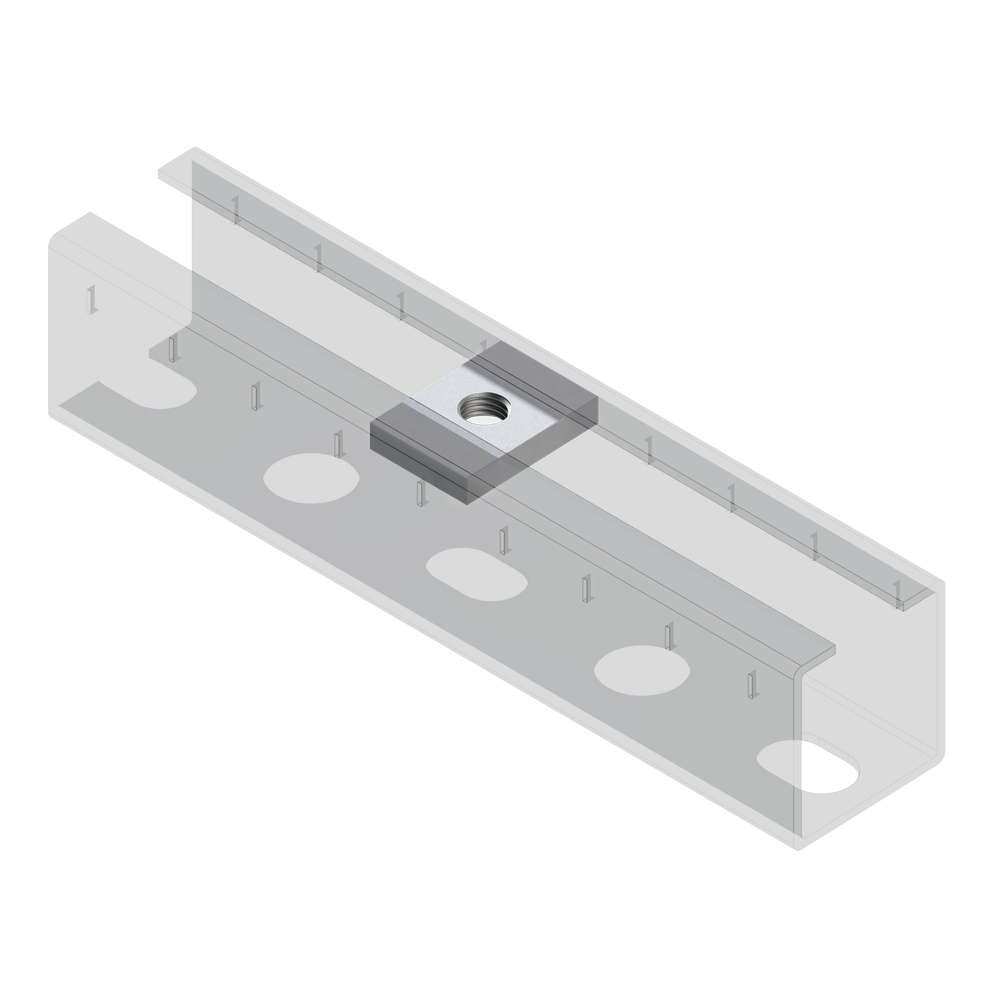

Применение Гайка профиля универсальная TNU 28-40 6F
Гайка профиля универсальная TNU 28-40 6F
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Резьбовая прямоугольная пластина, вставляемая в профиль монтажный/консоль28 и 38. Универсальная гайка — прямоугольная пластина с резьбой служит для прикрепления деталей, шпилек к монтажным профилям и консолям. После установки гайки в монтажный профиль или консоль к ним можно прикреплять любые подвесы.Материал:
Сталь, гальваническое покрытие цинком.
| Длина, мм | Ширина, мм | Толщина металла, мм | Резьба | Вес, кг | Артикул |
| 33 | 23,6 | 6,0 | М8 | 0,033 | 09107001 |
| 33 | 23,6 | 6,0 | М10 | 0,032 | 09107002 |
| 33 | 23,6 | 6,0 | M12 | 0,031 | 09107003 |
Нагрузки
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка профиля 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка профиля универсальная 28-40 | ||||
| M8 | 28х18 | 2,0 | 0,7 | 10 |
| M8 | 28х30 | 2,2 | 0,7 | 10 |
| M8 | 38х40 | 2,4 | 0,7 | 10 |
| M10 | 28х18 | 2,4 | 0,8 | 15 |
| M10 | 28х30 | 4,0 | 0,8 | 15 |
| M10 | 38х40 | 6,0 | 0,8 | 15 |
| M12 | 28х18 | 4,0 | 1,0 | 20 |
| M12 | 28х30 | 6,0 | 1,0 | 20 |
| M12 | 38х40 | 7,5 | 1,0 | 20 |
| Гайка профиля 38-40 | ||||
| М8 | 38х40 | 4,0 | 2,0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка профиля 41 | ||||
| М8 | 41х21 | 5,0 | 5,0 | 20 |
| М8 | 41х41 | 5,0 | 5,0 | 20 |
| М8 | 41х62 | 8,0 | 5,0 | 20 |
| М10 | 41х21 | 5,0 | 5,0 | 40 |
| М10 | 41х41 | 5,0 | 5,0 | 40 |
| М10 | 41х62 | 8,0 | 5,0 | 40 |
| М12 | 41х21 | 5,0 | 5,0 | 50 |
| М12 | 41х41 | 5,0 | 5,0 | 50 |
| М12 | 41х62 | 8,0 | 5,0 | 50 |
| Гайка профиля двойная 28 | ||||
| М8 | 28х18 | 2,0 | 0,7 | 10 |
| М8 | 28х30 | 2,2 | 0,7 | 10 |
Монтаж Гайка профиля универсальная TNU 28-40 6F
- После позиционирования закрепить универсальную гайку прямоугольную с помощью шпильки и гайки.
Преимущества Гайка профиля универсальная TNU 28-40 6F
- Благодаря различным величинам длины и ширины прямоугольная пластина может применяться для всех типов профилей, консолей легких, средних систем;
- Простой монтаж и выравнивание;
- Возможно свободное перемещение в направляющих, монтажных профилях.
