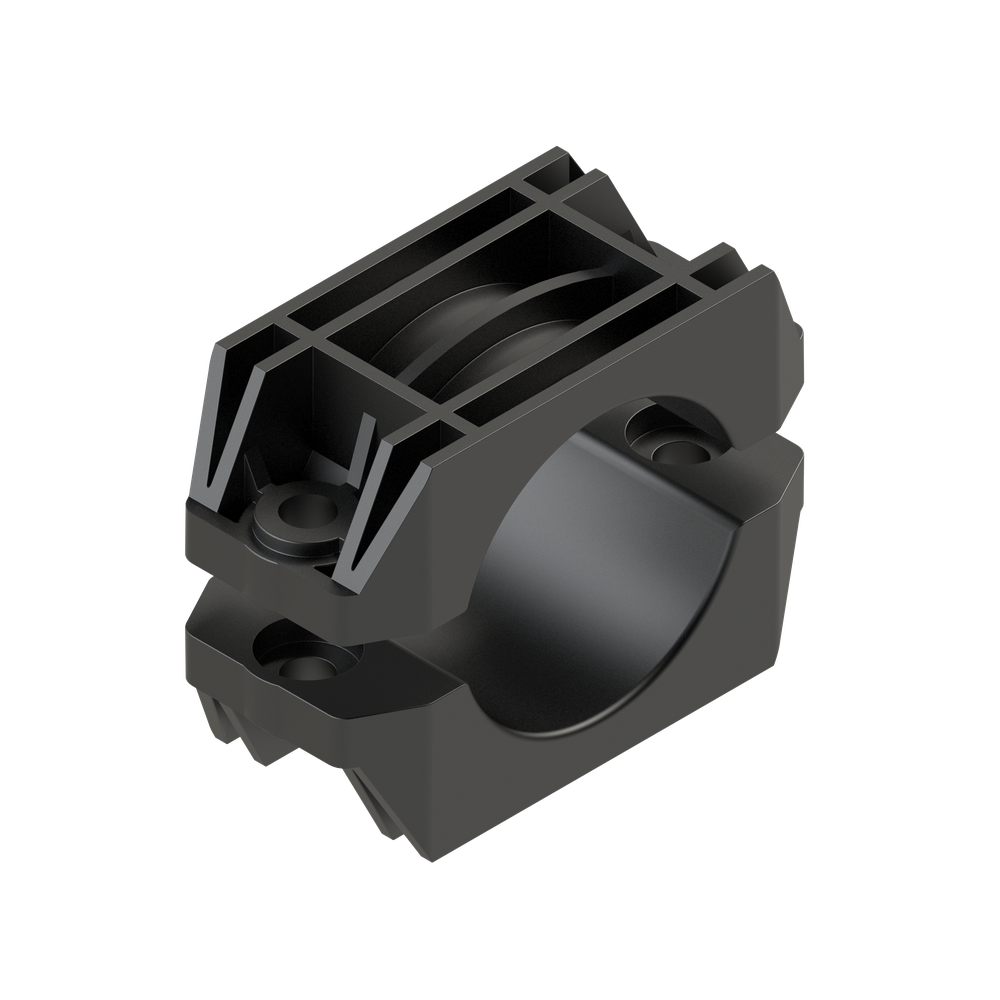

Крепеж кабеля ТСС 1 ![Чертеж Крепеж кабеля ТСС 1]()

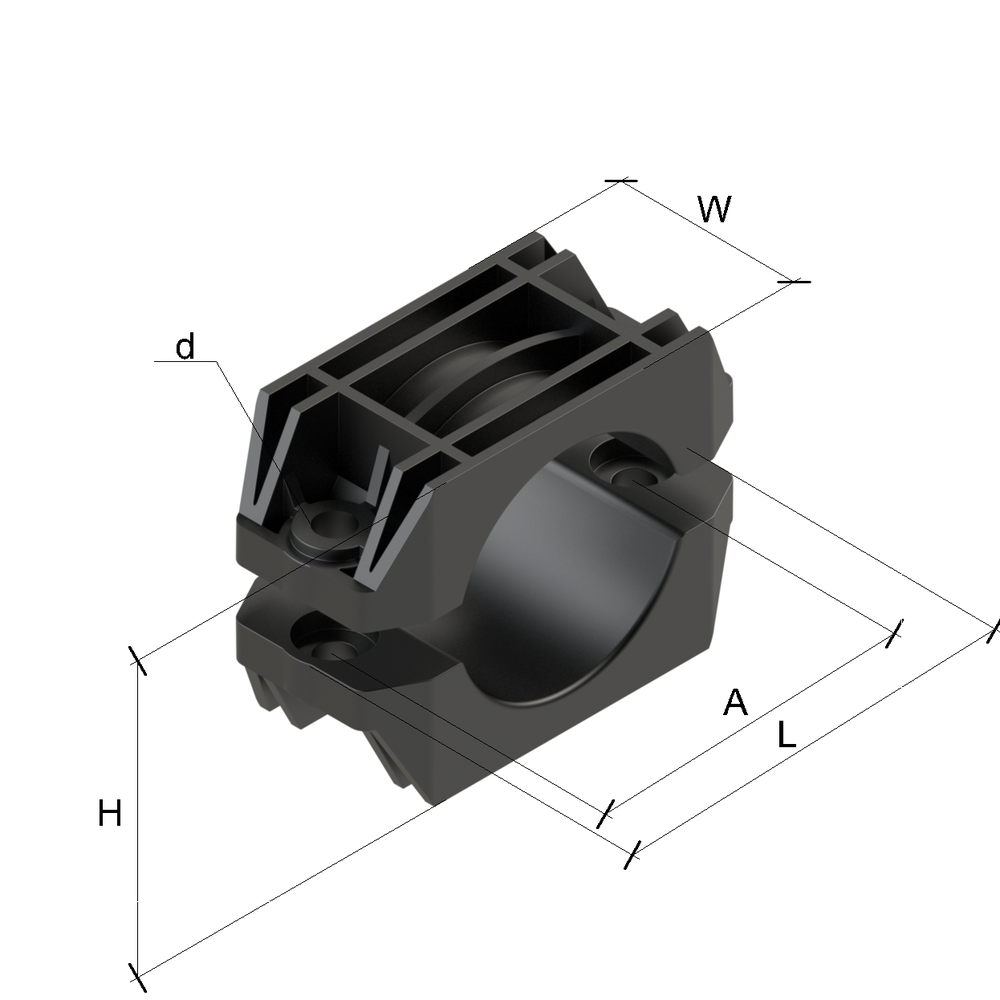

Чертеж Крепеж кабеля ТСС 1 ![Применение Крепеж кабеля ТСС 1]()

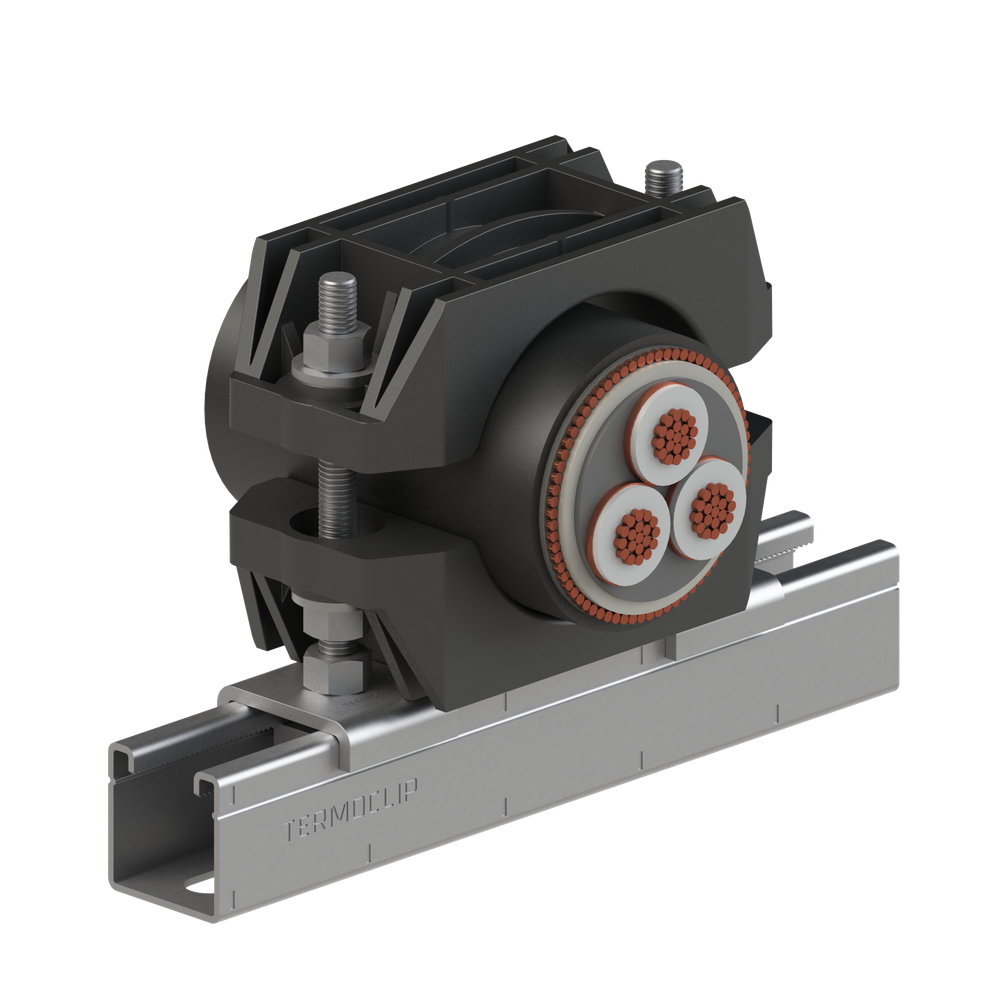

Применение Крепеж кабеля ТСС 1 ![Применение Крепеж кабеля ТСС 1]()

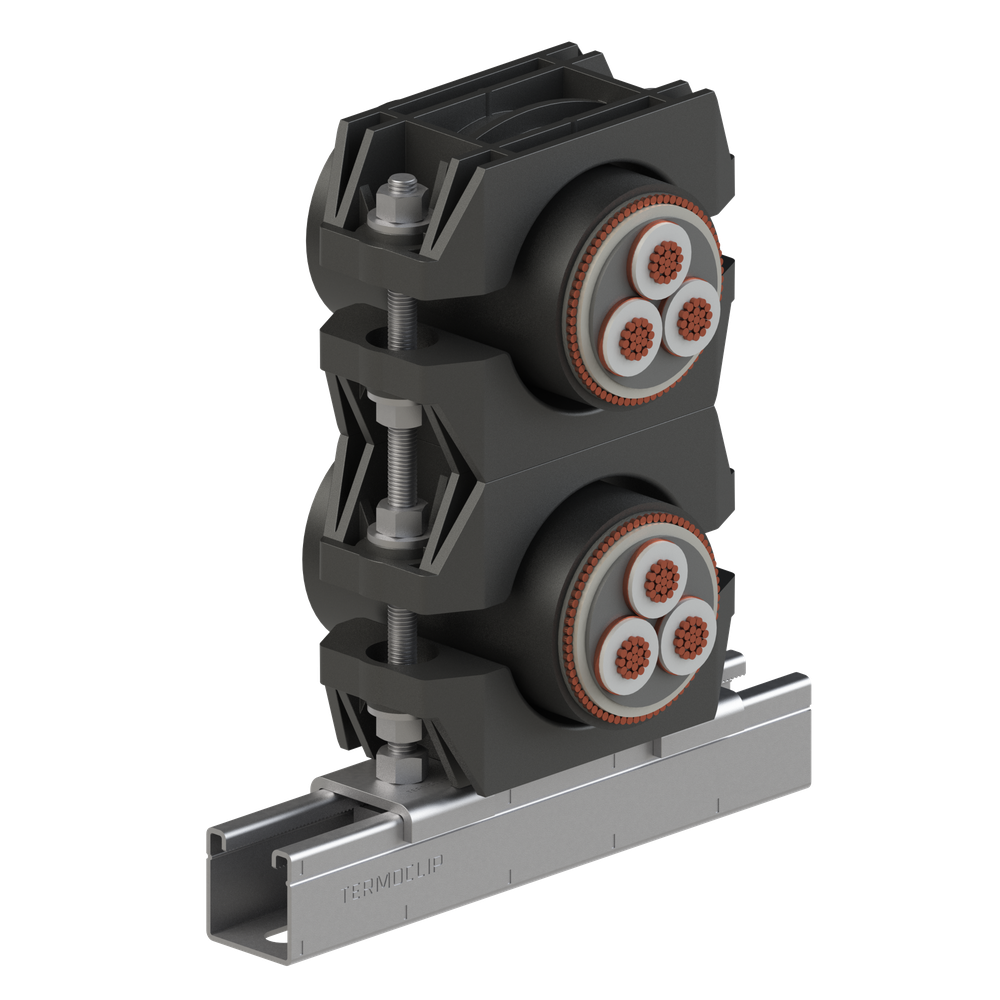

Применение Крепеж кабеля ТСС 1 ![Применение Крепеж кабеля ТСС 1]()

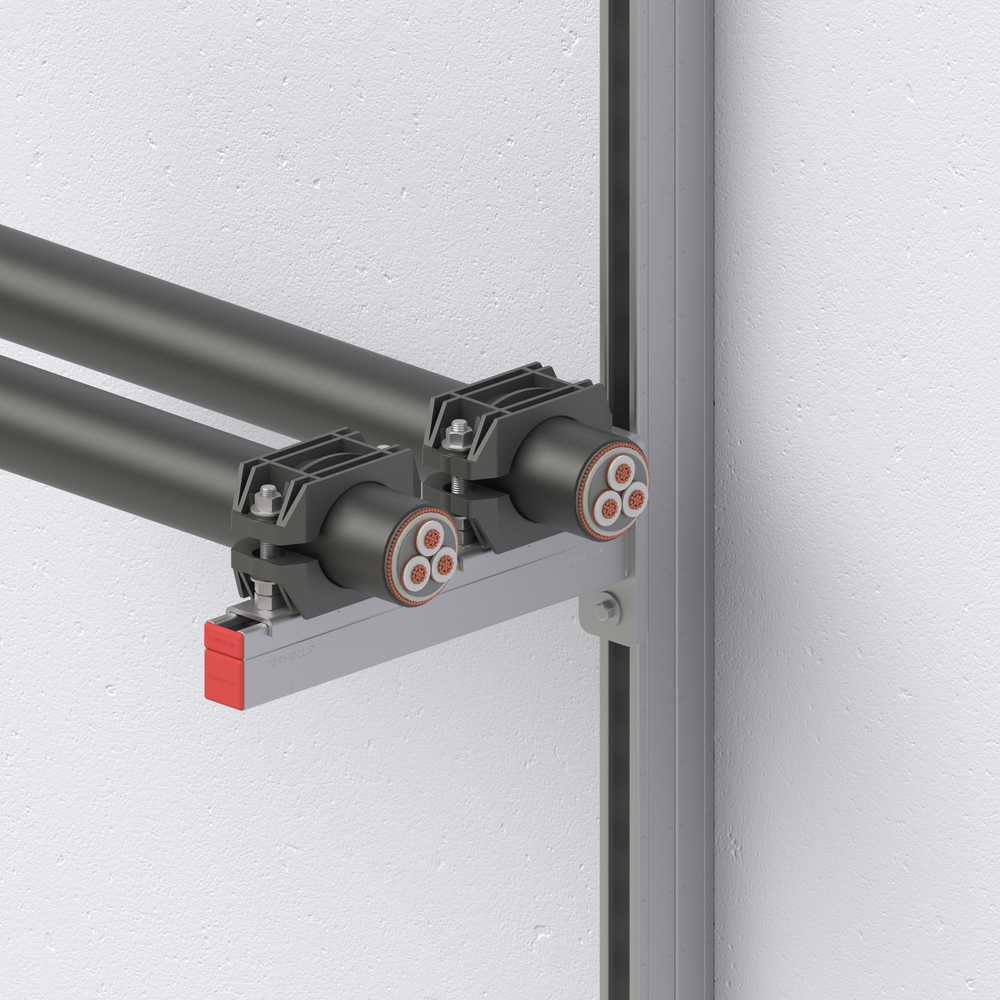

Применение Крепеж кабеля ТСС 1
Крепеж кабельный ТСС 1
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Крепеж кабельный ТСС 1 применяется для одиночной или групповой прокладки кабелей низкого, среднего и высокого напряжения до 500 кВ, всех типов, в том числе включая с внешней изоляцией из ПВХ и сшитого ПЭ. Типоразмерный ряд крепежа имеет диапазон диаметров кабелей от 25 мм до 165 мм. Динамическая стойкость крепежа к токам короткого замыкания - до 200 кА.Материал:
Стеклонаполненный полиамид с микроволоконной структурой наполнителя, обеспечивающей высокую жесткость, ударную и статическую прочность.
| Типоразмер | D отв-ия., мм | Меж-центр., мм | Шпилька. Резьба | Шпилька. Длина, мм. (один уровень) | Шпилька. Длина, мм. (два уровня) | Вид доработки* | Артикул |
| 25-45 | 11 | 66 | М10 | 100 | 170 | r min | 09501001 |
| 45-65 | 11 | 88 | М10 | 115 | 215 | r min | 09501002 |
| 65-89 | 13 | 120 | М12 | 145 | 280 | r min | 09501003 |
| 85-104 | 13 | 137 | М12 | 155 | 310 | r min | 09501004 |
| 100-135 | 13 | 164 | М12 | 190 | 375 | r min | 09501005 |
| 130-165 | 15 | 200 | М12,(М14) | 210 | 435 | r min | 09501006 |
| * виды изменений геометрии: «r min» – радиус дуги охвата кабеля | |||||||
Монтаж Крепеж кабеля ТСС 1

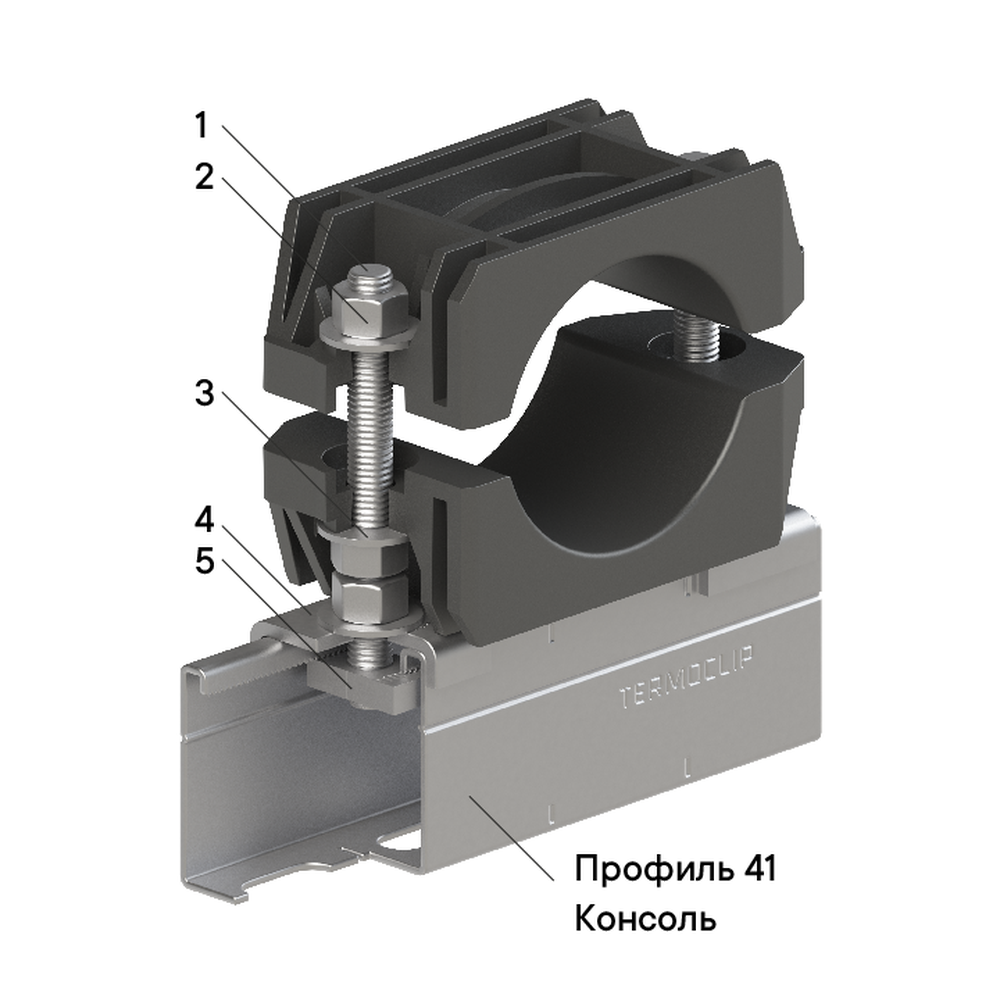

Схема 1
| № | 1 | 2 | 3 | 4 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Шайба седельная | Гайка быстрого монтажа потайная 41 |
| ТСС 1 (25-45) | М10/100; 2шт | М10; 6шт | М10; 6шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
| ТСС 1 (45-65) | М10/115; 2шт | М10; 6шт | М10; 6шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
| ТСС 1 (65-89) | М12/140; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
| ТСС 1 (85-104) | М12/145; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
| ТСС 1 (100-135) | М12/175; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
| ТСС 1 (130-165) | М12/195; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |

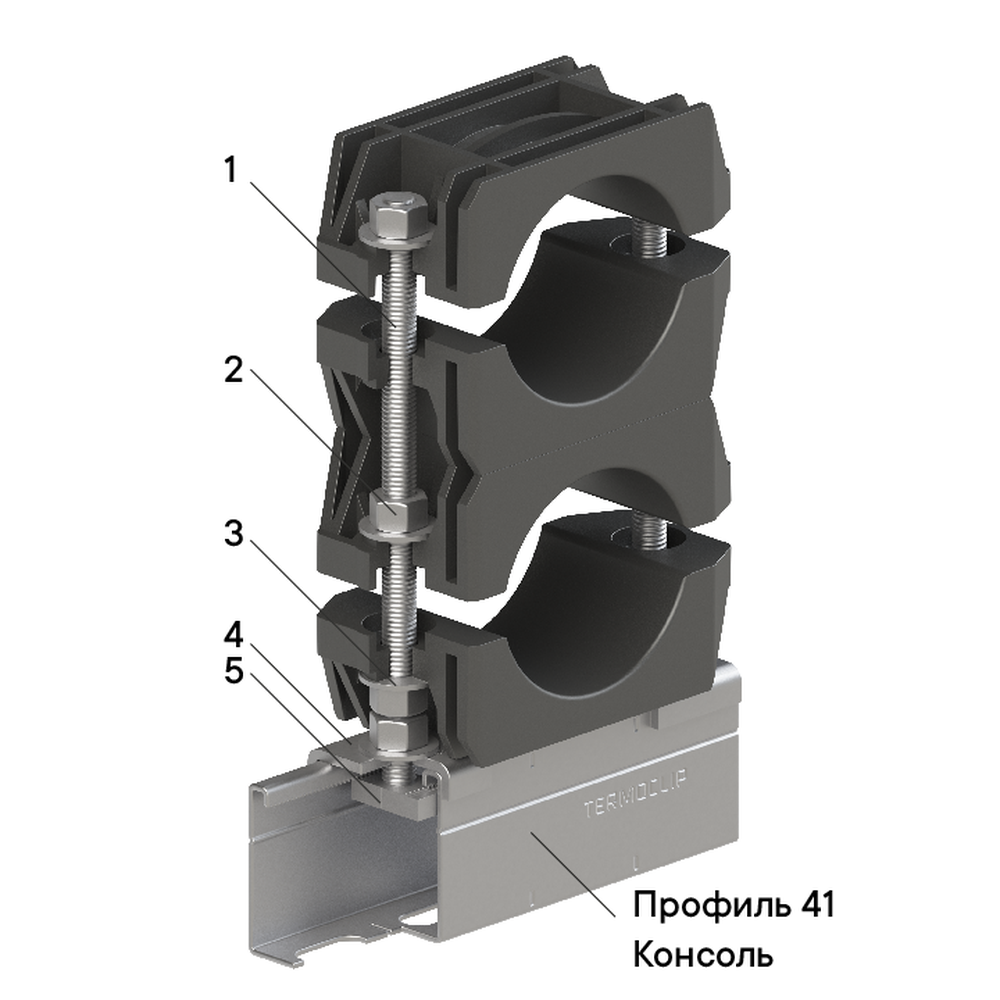

Схема 2
| № | 1 | 2 | 3 | 4 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Шайба седельная | Гайка быстрого монтажа потайная 41 |
| ТСС 1 (25-45) | М10/165; 2шт | М10; 8шт | М10; 8шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
| ТСС 1 (45-65) | М10/200; 2шт | М10; 8шт | М10; 8шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
| ТСС 1 (65-89) | М12/255; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
| ТСС 1 (85-104) | М12/280; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
| ТСС 1 (100-135) | М12/340; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
| ТСС 1 (130-165) | М12/385; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
- При прокладке кабеля на вертикальных и наклонных поверхностях для предотвращения проскальзывания рекомендуется между деталями крепежа и кабелем установка ленты уплотнительной.
- Метизы не входят в комплекты Крепежа кабеля и поставляются по отдельной спецификации.
Преимущества Крепеж кабеля ТСС 1
- Высокая механическая прочность до 43 кН, стойкость к динамическим и ударным нагрузкам при эксплуатации и токах короткого замыкания.
- Изделие ТСС-1 устойчиво к повышенной влажности, радиационному излучению, продуктам нефтепереработки, щелочам и кислотам , что позволяет использовать крепеж кабельный ТСС1 в агрессивных средах.
- Стойкость ко всем видам атмосферных воздействий, включая ультрафиолетовое, и диапазон эксплуатации от -60оС до +120оС позволяют применять в регионах со сложными климатическими условиями.
- Огнестойкость (наивысшая категория VO в классе самозатухающих полимеров по стандарту UL 94).
- Отсутствует замкнутый электромагнитный контур, исключён контакт кабеля с металлической опорной конструкцией.
- Электропроводимый металлический контур из магнитных материалов (проводимость).
- Большая поверхность контакта деталей крепежа ТСС 1 с кабелем обеспечивает надёжное удержание при малых контактных напряжениях на его поверхности, препятствуя его локальным повреждениям при монтаже и эксплуатации.
- Возможность прокладывать линии как в один, так и несколько уровней друг над другом.
