Кронштейн V-образный TDV 2F
  • Кронштейн V-образный TDV 2F

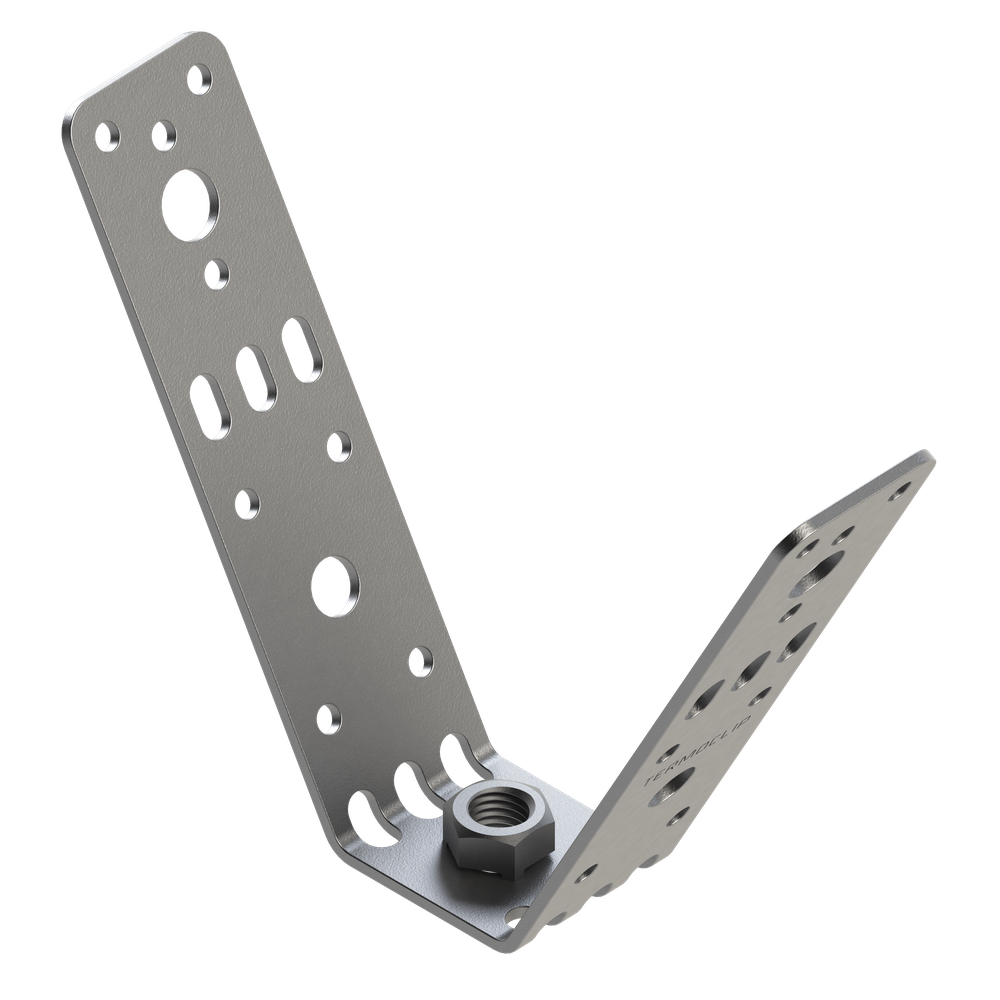

    Кронштейн V-образный TDV 2F
  • Чертеж Кронштейн V-образный TDV 2F

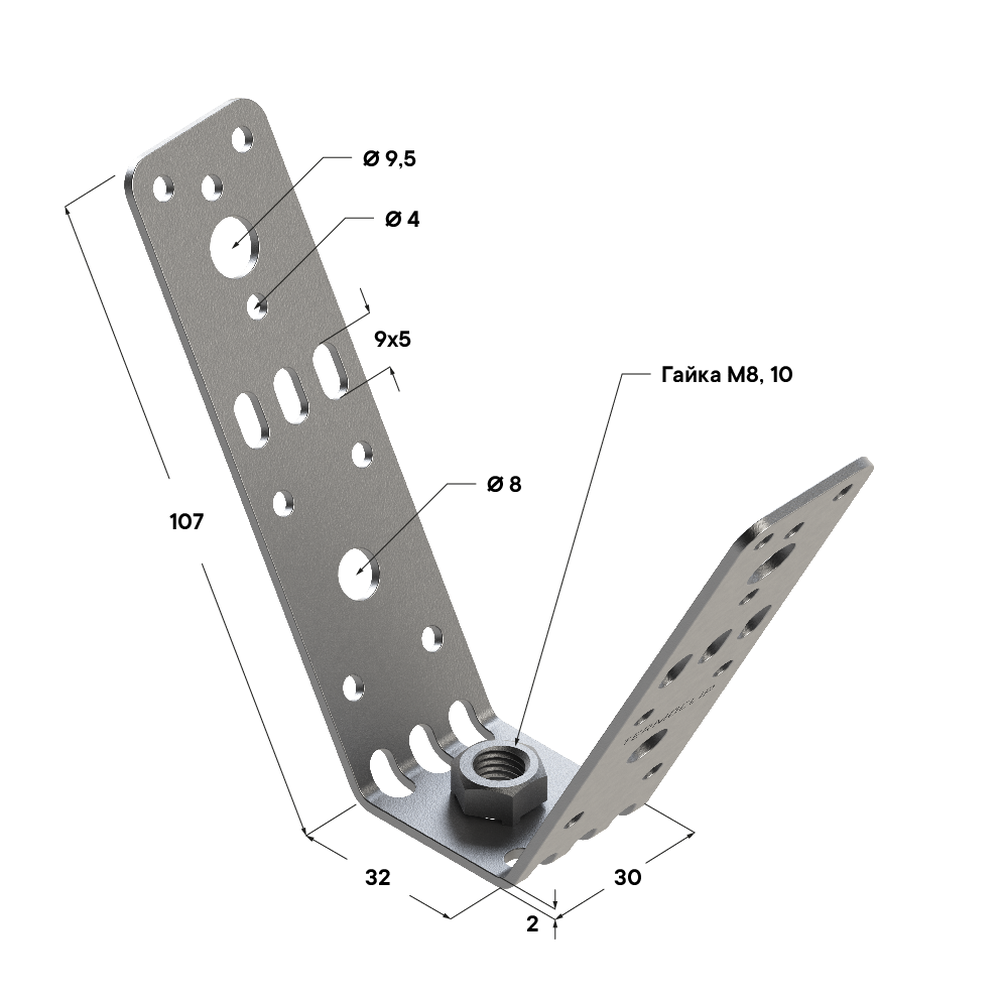

    Чертеж Кронштейн V-образный TDV 2F
  • Применение Кронштейн V-образный TDV 2F

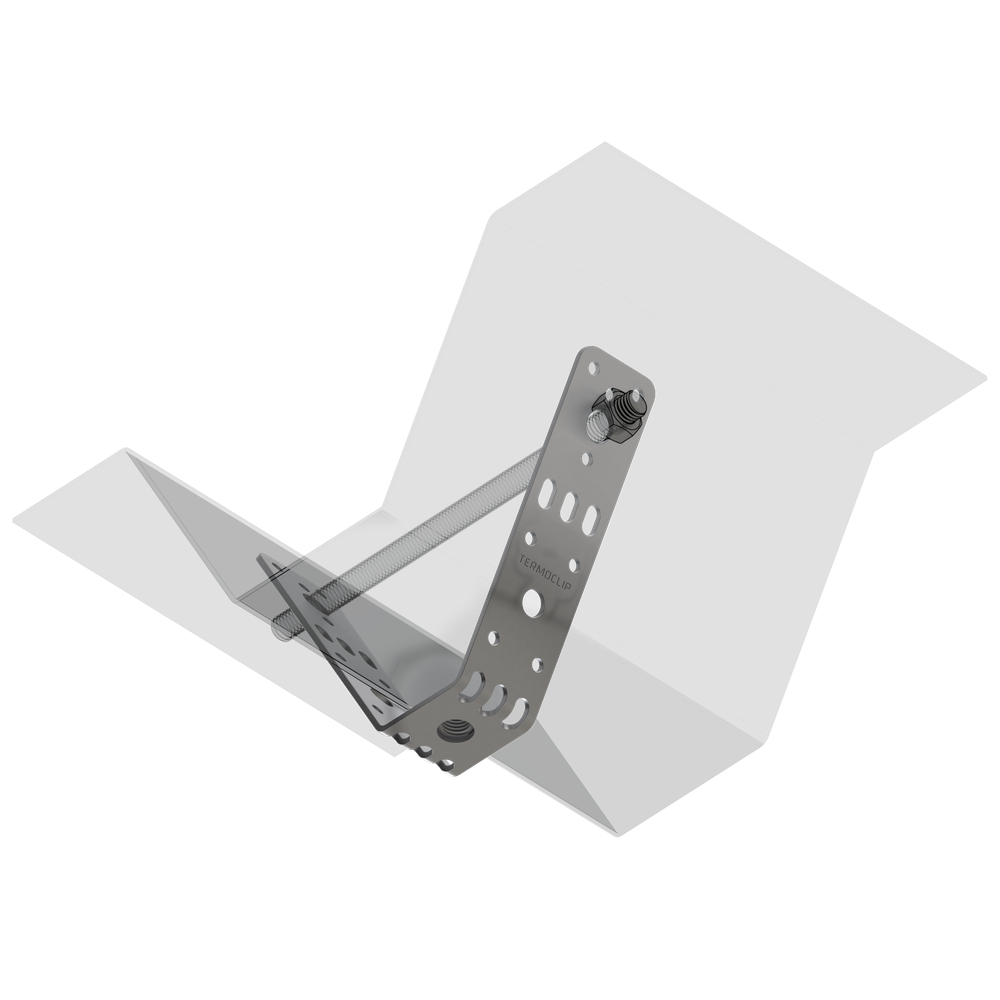

    Применение Кронштейн V-образный TDV 2F

Кронштейн V-образный TDV 2F

Назначение:

Для непосредственного подвешивания вентиляционных каналов с круглыми прямоугольным сечением и монтажных профилей. Разнообразные варианты применения, например, для крепления к профнастилу, для подвешивания легких и средних профилей монтажных систем и др.

Материал:

Сталь, гальваническое покрытие цинком.

Преимущества:

  1. Основой для хорошей развязки от корпусного шума является высокоэластичный пружинный элемент — виброизолятор;
  2. Пружинящий элемент — виброизолятор интегрирован в кронштейн для воздуховода;
  3. Идеальная приспособляемость к размерам канала благодаря расчетным местам сгиба;
  4. Простое крепление к воздуховоду заклёпками или самонарезными винтами;
  5. Кронштейн может быть подвешен на резьбовом стержне или закреплен прямона строительной конструкции.
Длина креплений, ммШирина, ммТолщина металла, ммГайкаВес, кгАртикул
107302,0М80,109131001
107302,0М100,109131002
Нагрузки
Технические характеристики
Технические характеристики
Технические характеристики
НаименованиеМаксимальная растягивающая нагрузка Frec,кН
Кронштейн Z-образный0,6
Кронштейн L-образный0,6
Кронштейн V-образный c виброгасителем0,6
Кронштейн A-образный0,6
Кронштейн V-образный М82,0
Кронштейн V-образный М103,0
Кронштейн подвесной для ленты перфорированной1,5
