Кронштейн V-образный TDV 2F D10,5. Купить
![Кронштейн V-образный TDV 2F D10,5]()

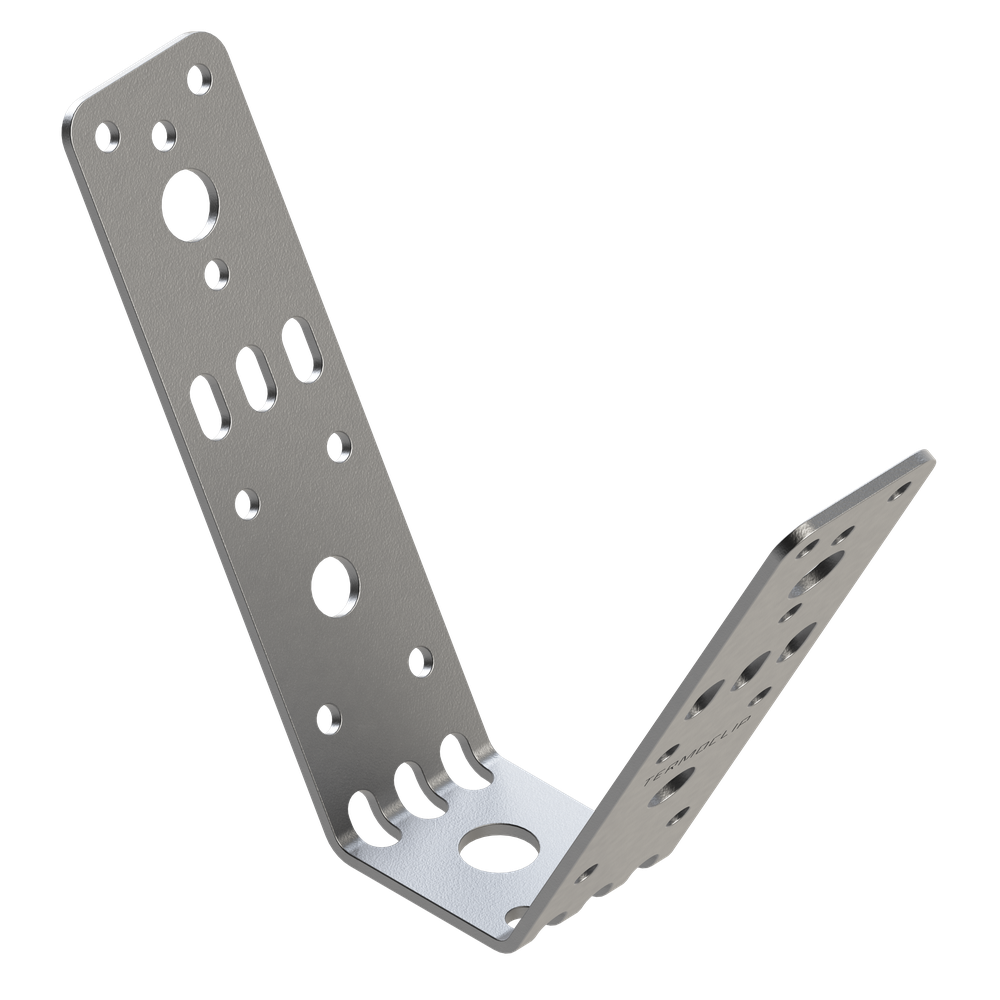

Кронштейн V-образный TDV 2F D10,5 ![Чертеж Кронштейн V-образный TDV 2F D10,5]()

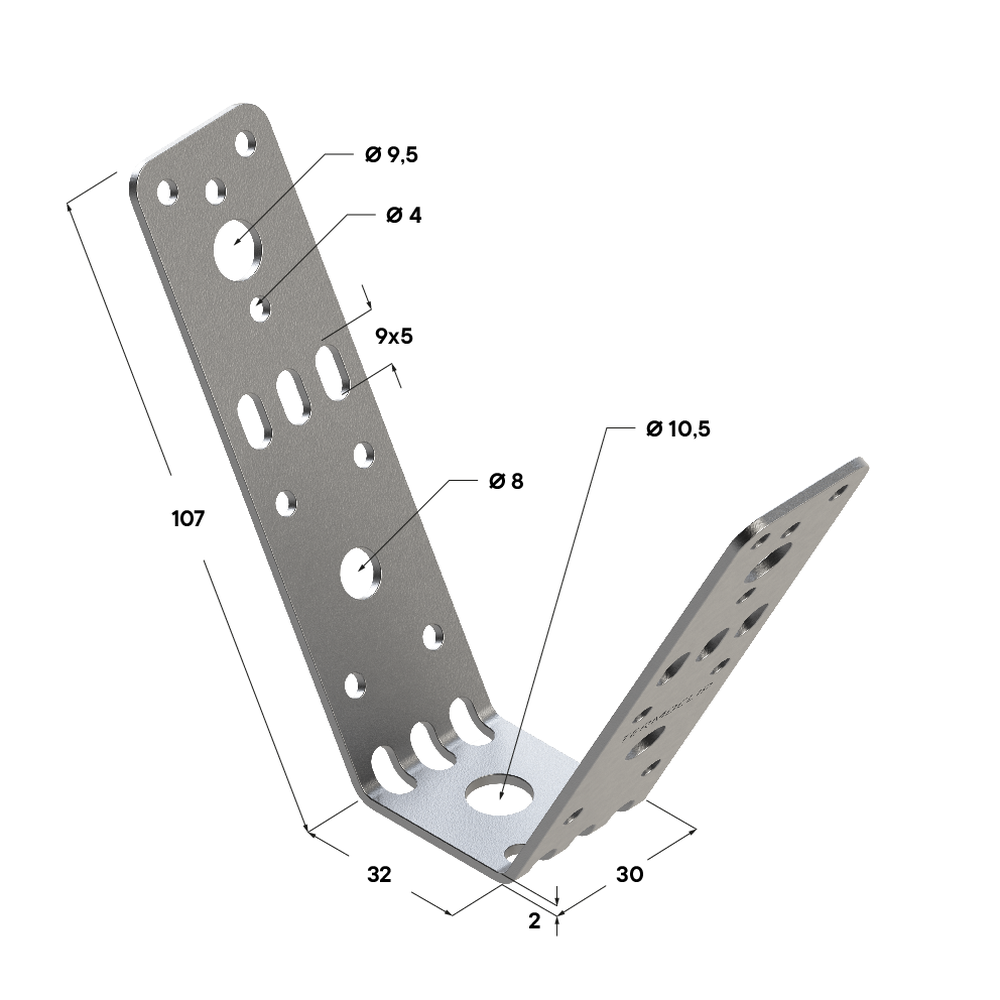

Чертеж Кронштейн V-образный TDV 2F D10,5 ![Применение Кронштейн V-образный TDV 2F D10,5]()

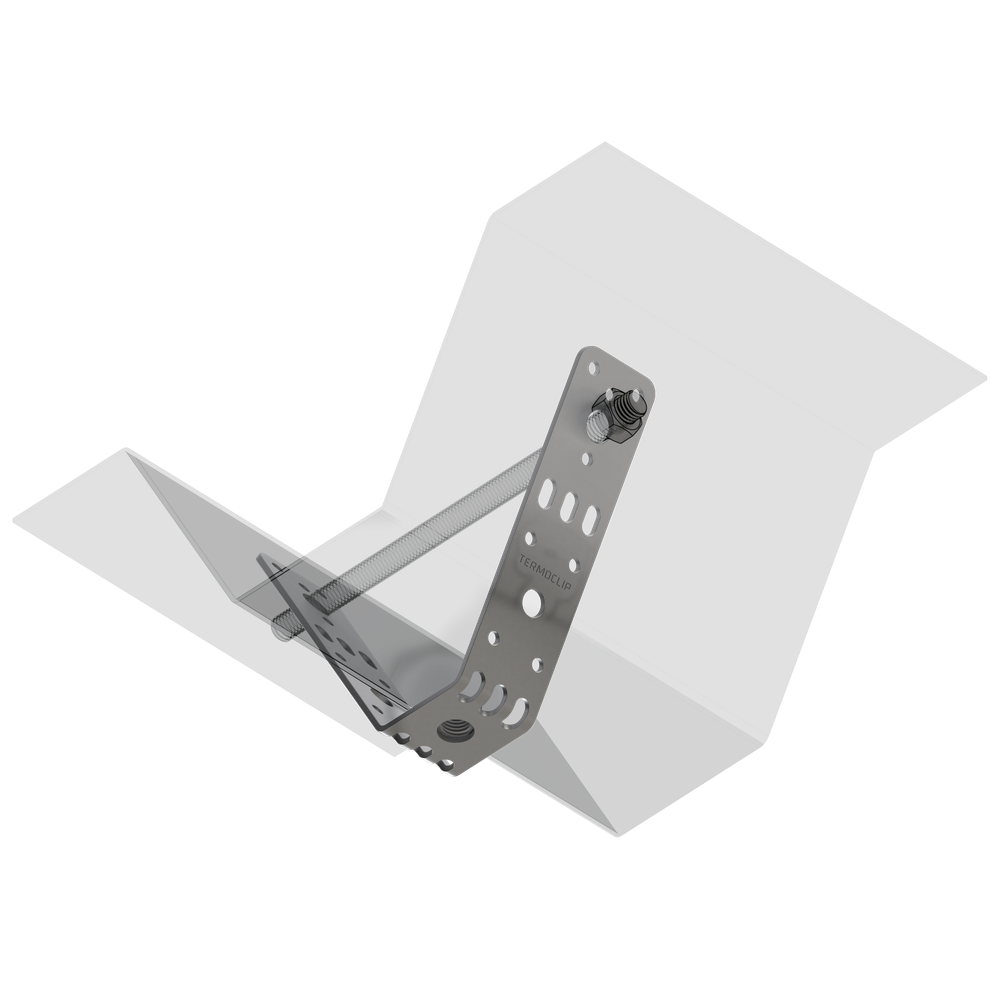

Применение Кронштейн V-образный TDV 2F D10,5
Кронштейн V-образный TDV 2F D10,5
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Для непосредственного подвешивания вентиляционных каналов с круглыми прямоугольным сечением и монтажных профилей. Разнообразные варианты применения, например, для крепления к профнастилу, для подвешивания легких и средних профилей монтажных систем и др.Материал:
Сталь, гальваническое покрытие цинком.
| Длина креплений, мм | Ширина, мм | Толщина металла, мм | Размер отв., мм | Вес, кг | Артикул |
| 107 | 30 | 2,0 | 10,5 | 0,1 | 09131003 |
| 107 | 30 | 2,0 | 13,5 | 0,1 | 09131004 |
Нагрузки
| Наименование | Максимальная растягивающая нагрузка Frec,кН |

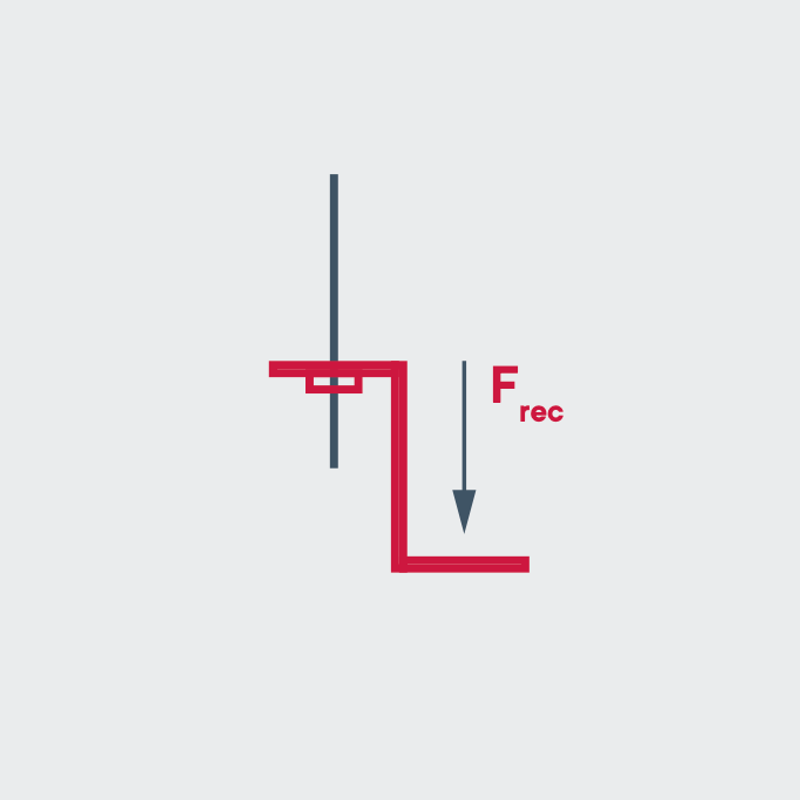

| Кронштейн Z-образный | 0,6 |
| Кронштейн L-образный | 0,6 |

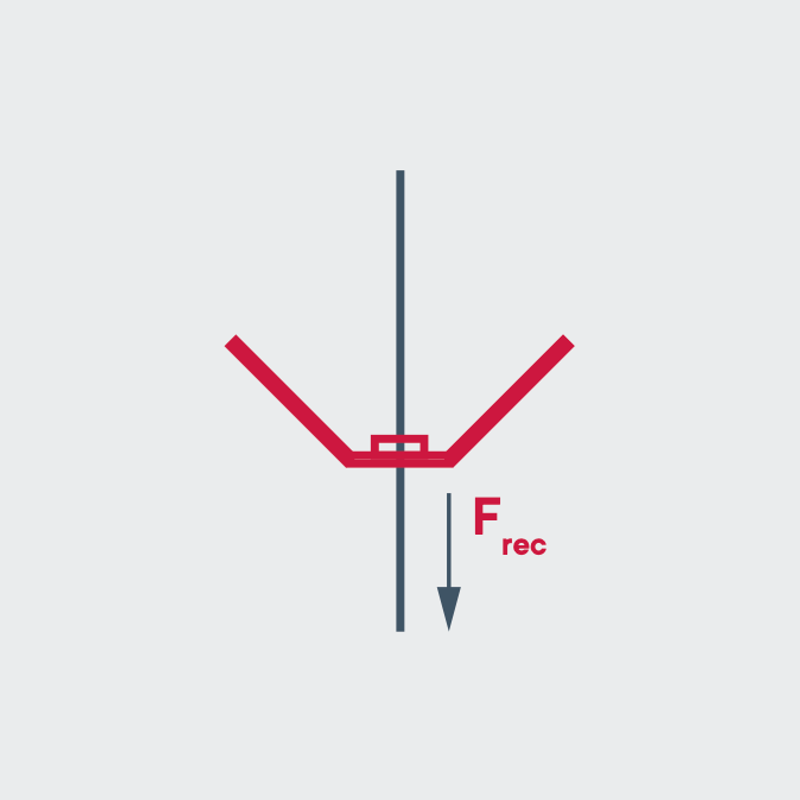

| Кронштейн V-образный c виброгасителем | 0,6 |

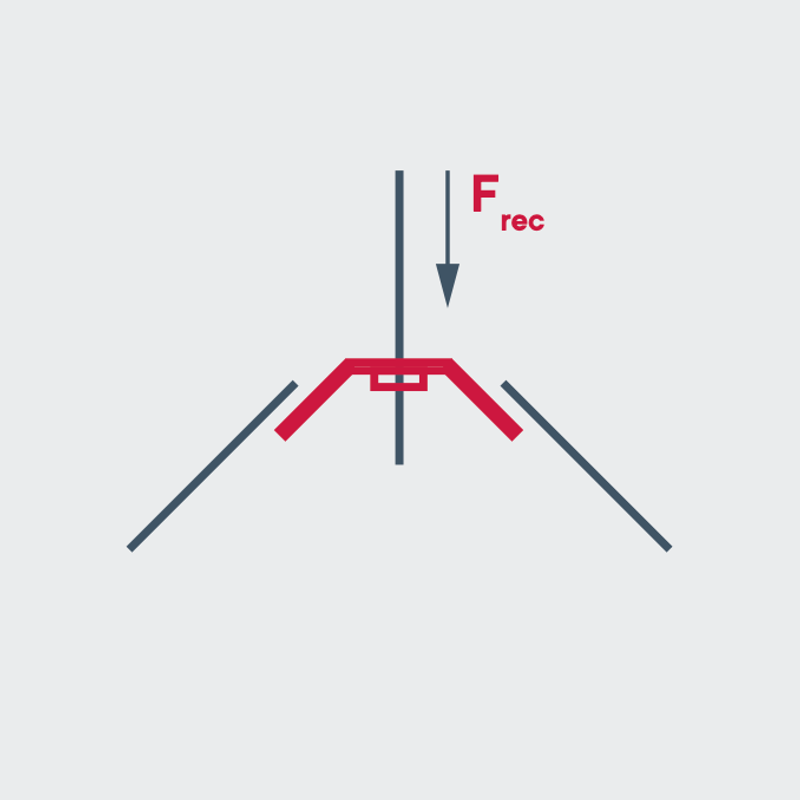

| Кронштейн A-образный | 0,6 |
| Кронштейн V-образный М8 | 2,0 |
| Кронштейн V-образный М10 | 3,0 |
| Кронштейн подвесной для ленты перфорированной | 1,5 |
Монтаж Кронштейн V-образный TDV 2F D10,5
- Соединение — без сварки.
- Конструктивные элементы обеспечивают возможность сборки, безопасных,многофункциональных и сложных пространственных конструкций воздуховодов, для крепления к профнастилу и подвешивания легких и средних профилей монтажных систем.
- Кронштейн предназначен для виброизолированного подвешивания вентиляционных каналов, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек М8/М10.
- Возможность регулировки.
- Технологические прорези в кронштейне обеспечивают простой и быстрыймонтаж к профнастилу.
Преимущества Кронштейн V-образный TDV 2F D10,5
- Основой для хорошей развязки от корпусного шума является высокоэластичный пружинный элемент — виброизолятор;
- Пружинящий элемент — виброизолятор интегрирован в кронштейн для воздуховода;
- Идеальная приспособляемость к размерам канала благодаря расчетным местам сгиба;
- Простое крепление к воздуховоду заклёпками или самонарезными винтами;
- Кронштейн может быть подвешен на резьбовом стержне или закреплен прямона строительной конструкции.
