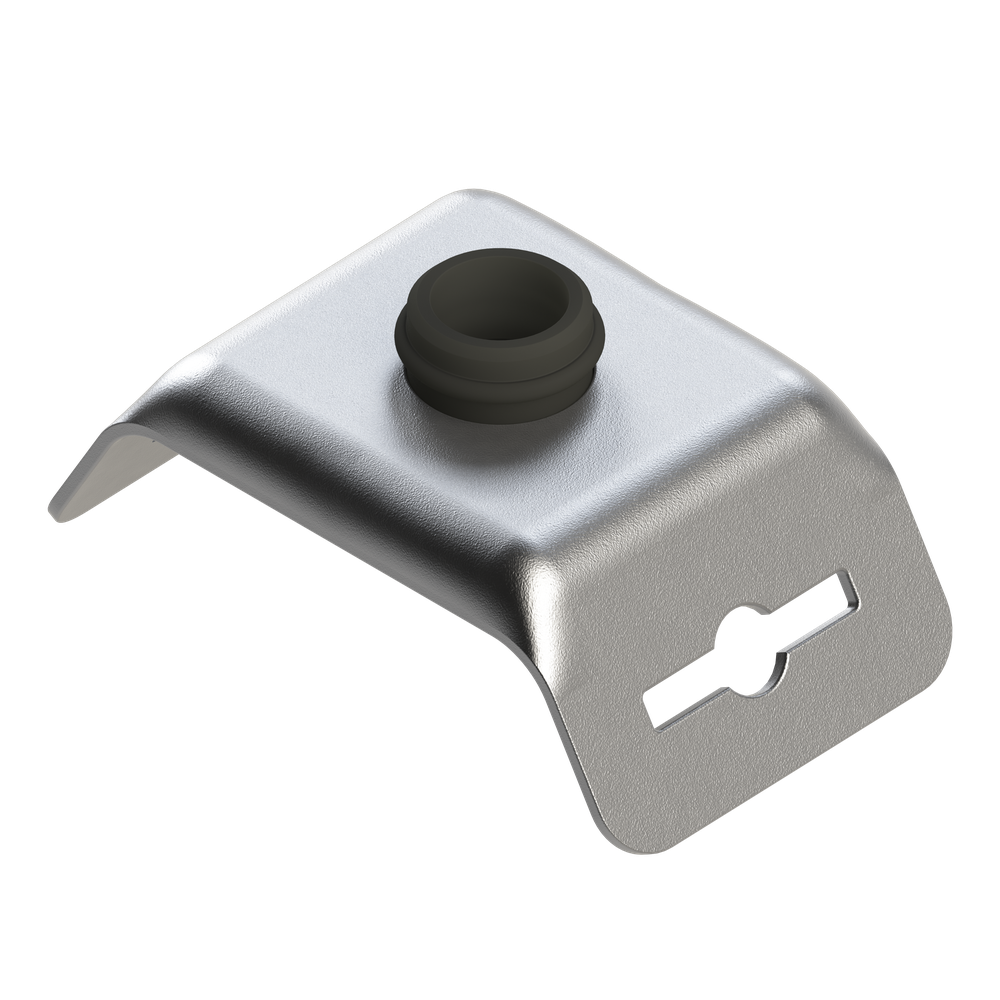

Кронштейн подвесной для ленты перфорированной TBH 12-25 1,2F

Добавьте изделие в Заказ,
затем отправьте Заявку.

Для установки воздуховодов круглого сечения на потолке. Перфорированная лента: 12-19 мм, макс. толщина 2,5 мм.

Сталь, гальваническое покрытие цинком. Этилен-пропиленовый каучук.

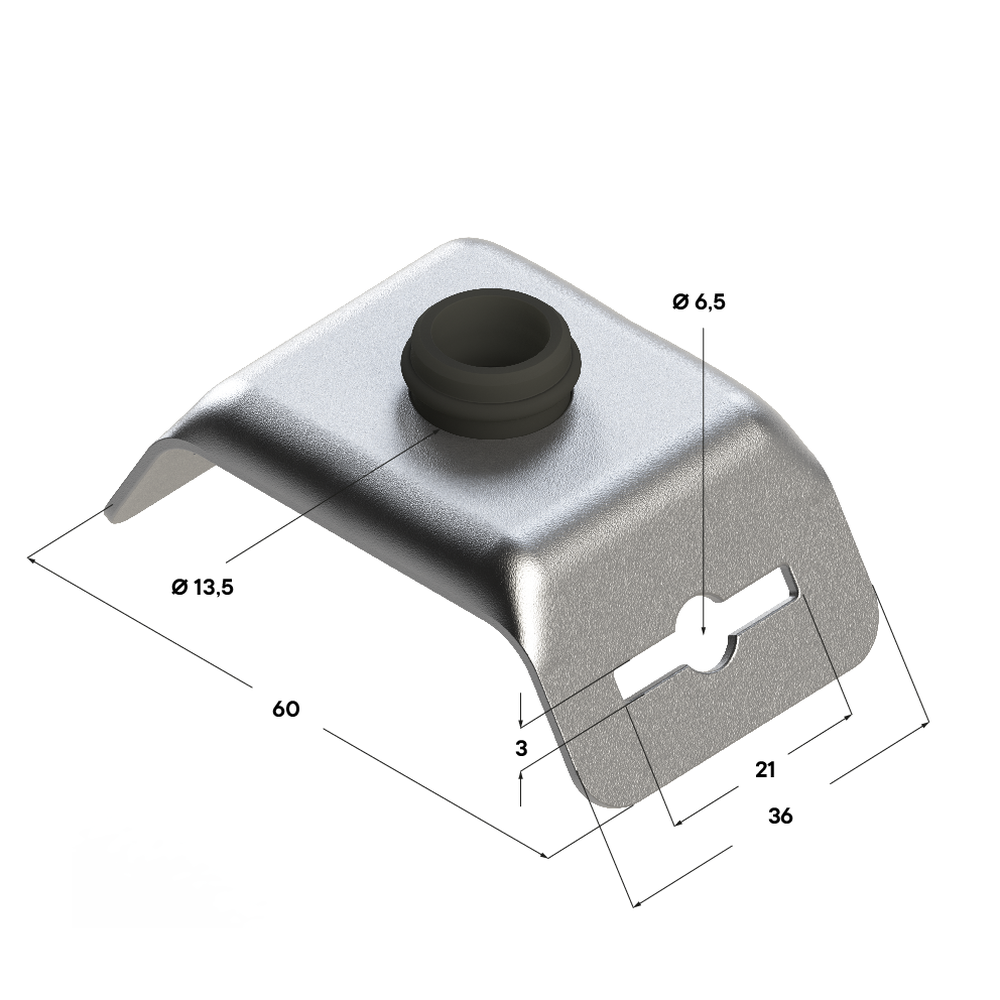

Длина, мм	Ширина крепления ленты, мм	Толщина шайбы, мм	Вес, кг	Артикул
60	12-19	1,2	0,03	09126001

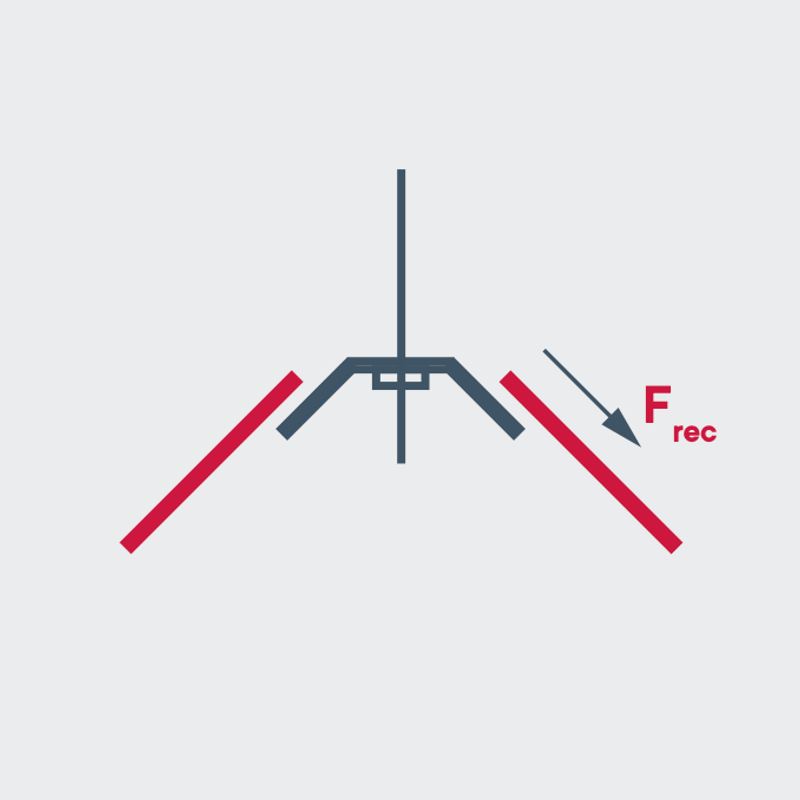

Нагрузки

Наименование	Максимальная растягивающая нагрузка F_rec,кН
Металлическая перфорированная лента ЛС1
12x0,5-30м	0,6
19x0,5-30м	0,6
25x0,5-30м	0,7
12x0,7-30м	0,7
19x0,7-30м	0,75
25x0,7-30м	0,8
12x0,9-30м	0,75
19x0,9-30м	1,1
25x0,9-30м	2,0
Металлическая перфорированная лента ЛС2
12x0,5-30м	0,6
19x0,5-30м	0,7
25x0,5-30м	1,2
12x0,7-30м	0,8
19x0,7-30м	1,2
25x0,7-30м	1,7
12x0,9-30м	0,9
19x0,9-30м	1,5
25x0,9-30м	2,2

Наименование	Максимальная растягивающая нагрузка F_rec,кН
Кронштейн Z-образный	0,6
Кронштейн L-образный	0,6
Кронштейн V-образный c виброгасителем	0,6
Кронштейн A-образный	0,6
Кронштейн V-образный М8	2,0
Кронштейн V-образный М10	3,0
Кронштейн подвесной для ленты перфорированной	1,5

Монтаж Кронштейн подвесной для ленты перфорированной TBH 12-25 1,2F

Соединение — без сварки.
Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций круглых воздуховодов.
Кронштейн подвесной предназначен для круглых спирально-фланцевых труб всех размеров, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек.

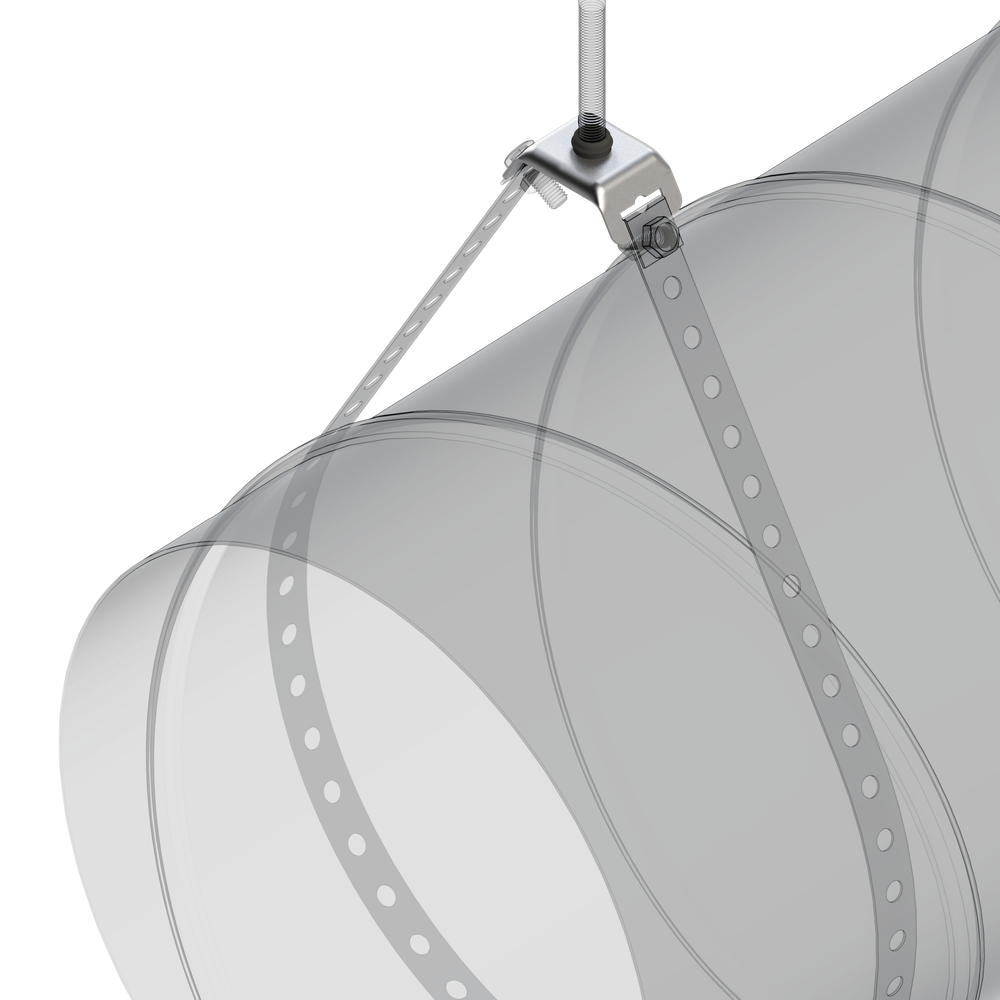

Технологические прорези в кронштейне обеспечивают быстрый монтаж круглых воздуховодов при помощи перфорированной ленты.
Возможность регулировки.
Снижение трудозатрат при монтаже.

Преимущества Кронштейн подвесной для ленты перфорированной TBH 12-25 1,2F

Простота установки.
Подходит для круглых спирально-фланцевых труб всех размеров.
Встроенный звукоизолирующий элемент со сквозным отверстием для резьбовых шпилек M8/M10.
