Уголок ТА 45 ̊ 38-41 6F4. Купить

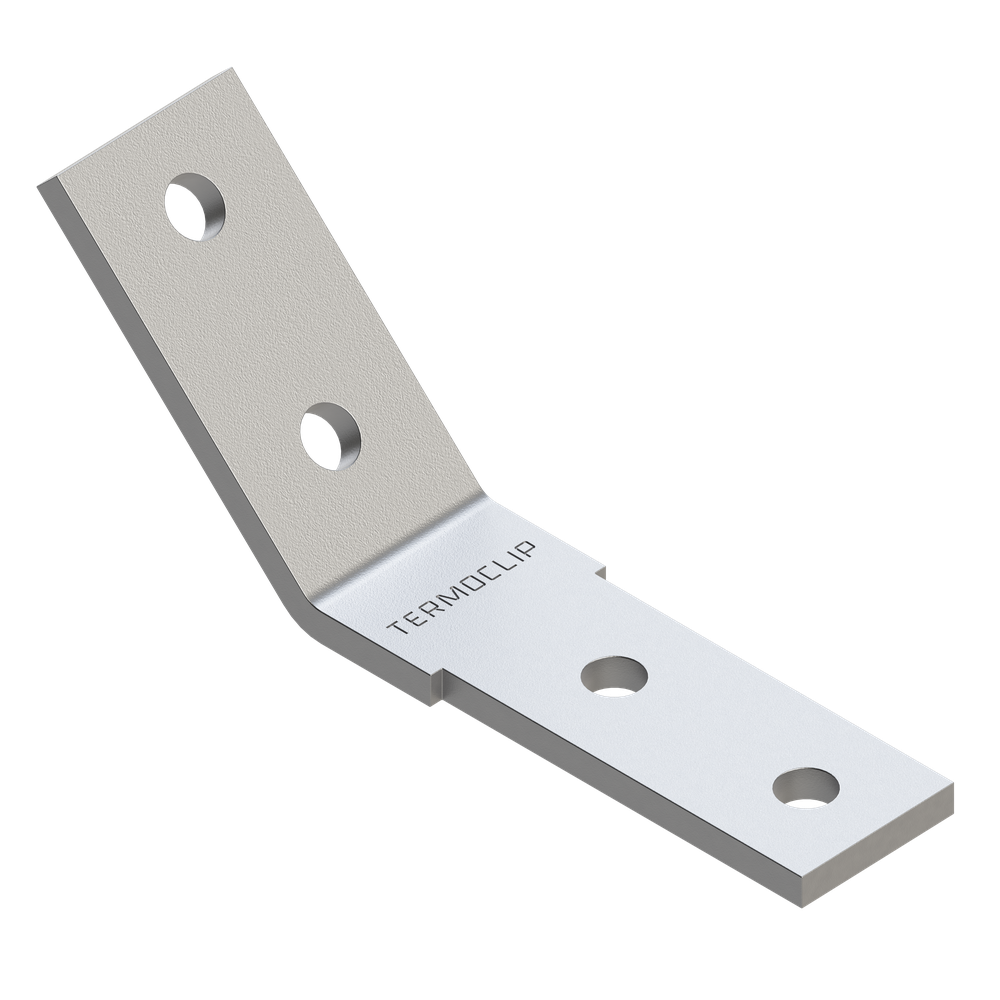

![Уголок ТА 45 ̊ 38-41 6F4]()
Уголок ТА 45 ̊ 38-41 6F4 ![Чертеж Уголок ТА 45 ̊ 38-41 6F4]()

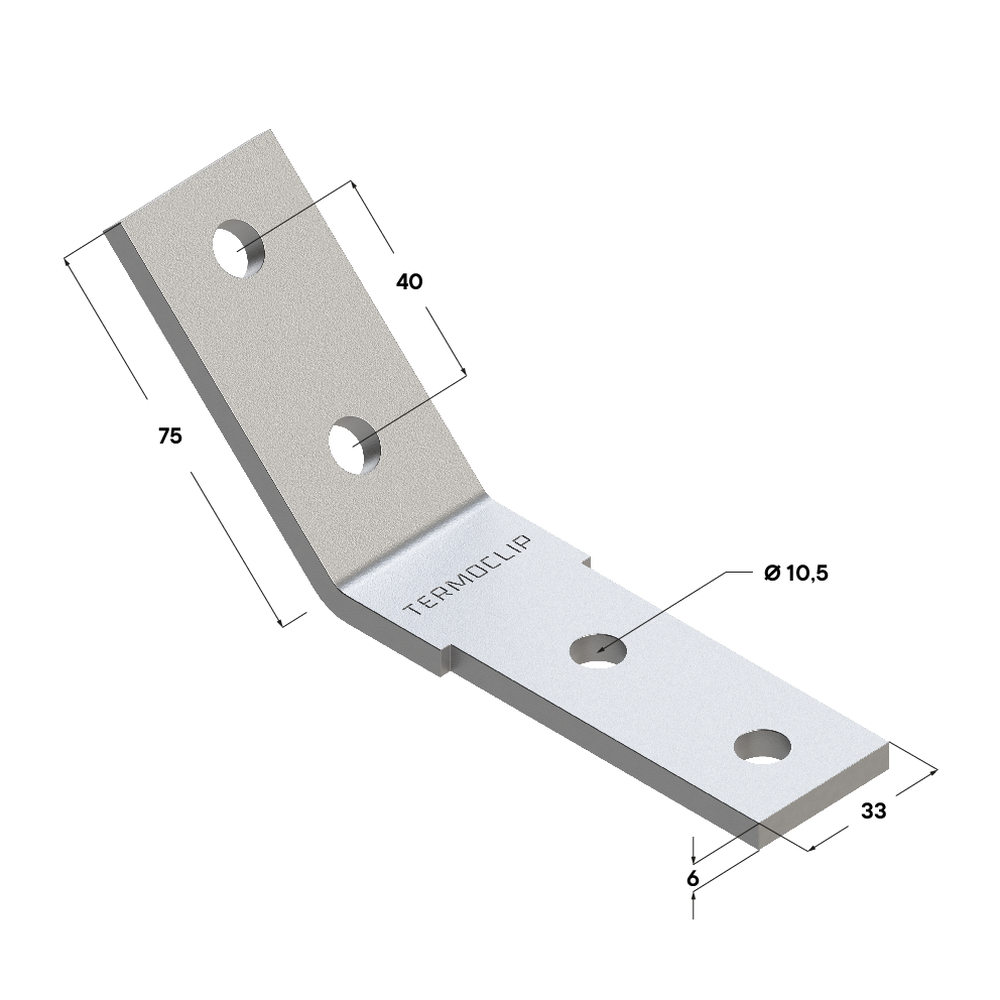

Чертеж Уголок ТА 45 ̊ 38-41 6F4 ![Применение Уголок ТА 45 ̊ 38-41 6F4]()

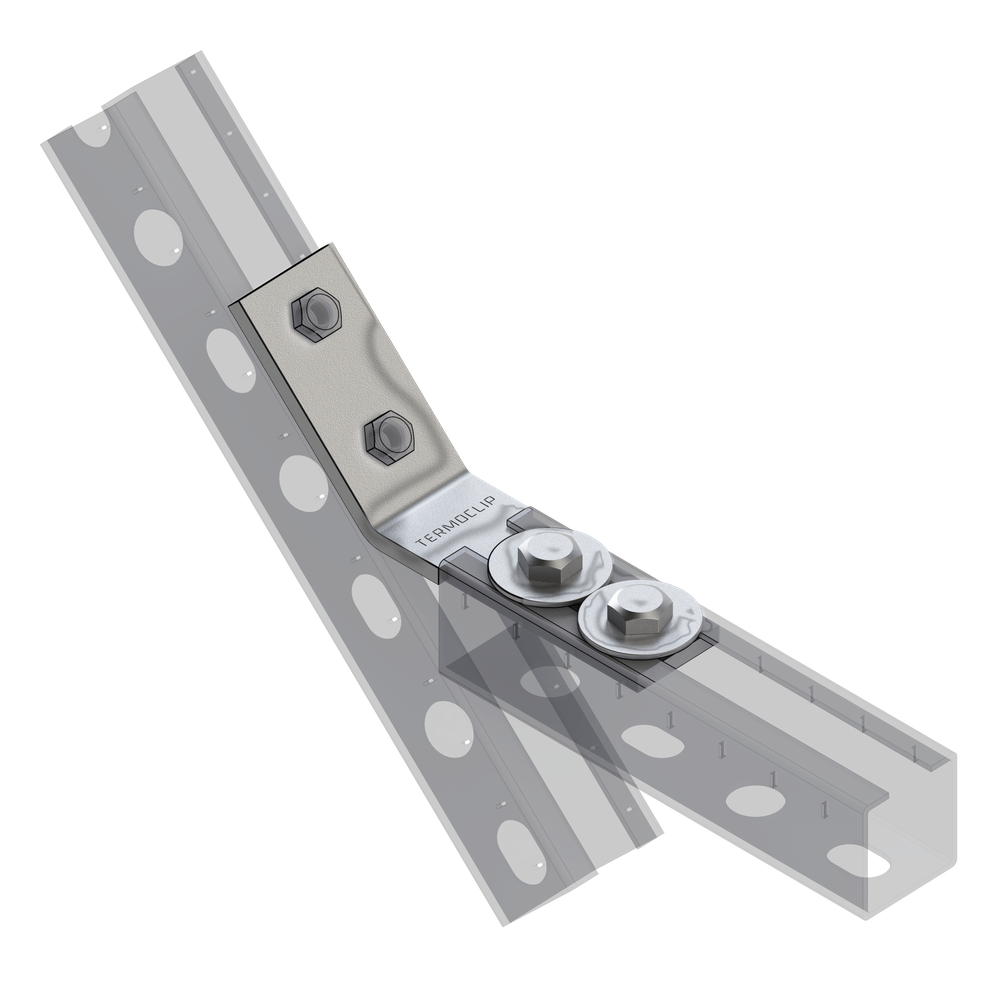

Применение Уголок ТА 45 ̊ 38-41 6F4
Уголок ТА 45 ̊ 38-41 6F4
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Соединительный элемент для сборки стеллажей, полок, а также профильных конструкций легких и средних систем для закрепления труб и вентиляционных каналов без сварки.Использование в том числе для монтажа прямо на стене, перекрытии или полу. Например, с помощью 2-х сборочных уголков 450 и шины можно изготовить опорный элемент для консоли.Материал:
Сталь, гальваническое покрытие цинком.
| Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул |
| 100x75 | 33 | 6,0 | 0,29 | 09252002 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Монтаж Уголок ТА 45 ̊ 38-41 6F4
- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.Форма отверстий обеспечивают точную и удобную регулировку.Уголок может монтироваться в монтажный профиль с помощью - шестигранных болтов и гаек быстрого монтажа.Снижение трудозатрат при монтаже.
Преимущества Уголок ТА 45 ̊ 38-41 6F4
- Универсальное использование, например, в качестве опорного уголка. Соединительный элемент;
- Системный элемент для профессиональных монтажных решений;
- Быстрый монтаж на месте благодаря предварительно установленным винтам иподкладным шайбам.
