Уголок ТА 90° 38-41 6F3. Купить
![Уголок ТА 90° 38-41 6F3]()

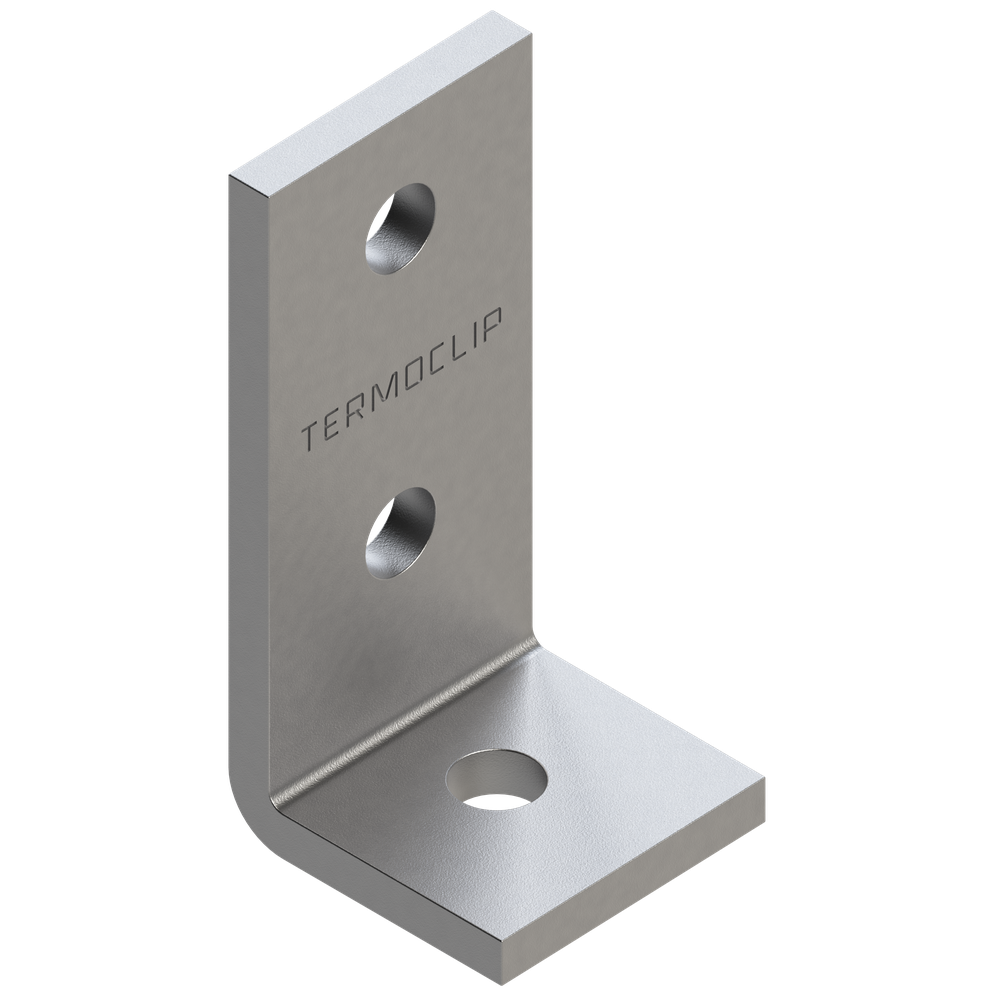

Уголок ТА 90° 38-41 6F3 ![Чертеж Уголок ТА 90° 38-41 6F3]()

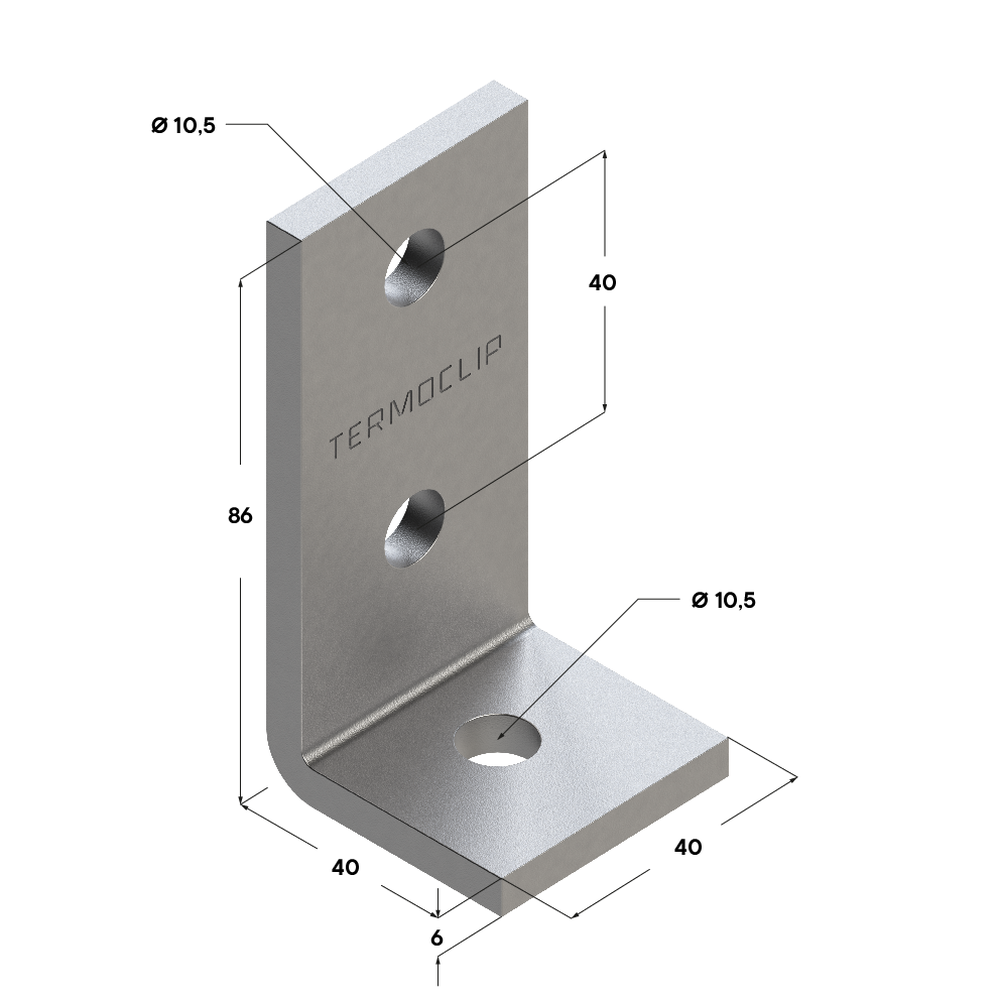

Чертеж Уголок ТА 90° 38-41 6F3 ![Применение Уголок ТА 90° 38-41 6F3]()

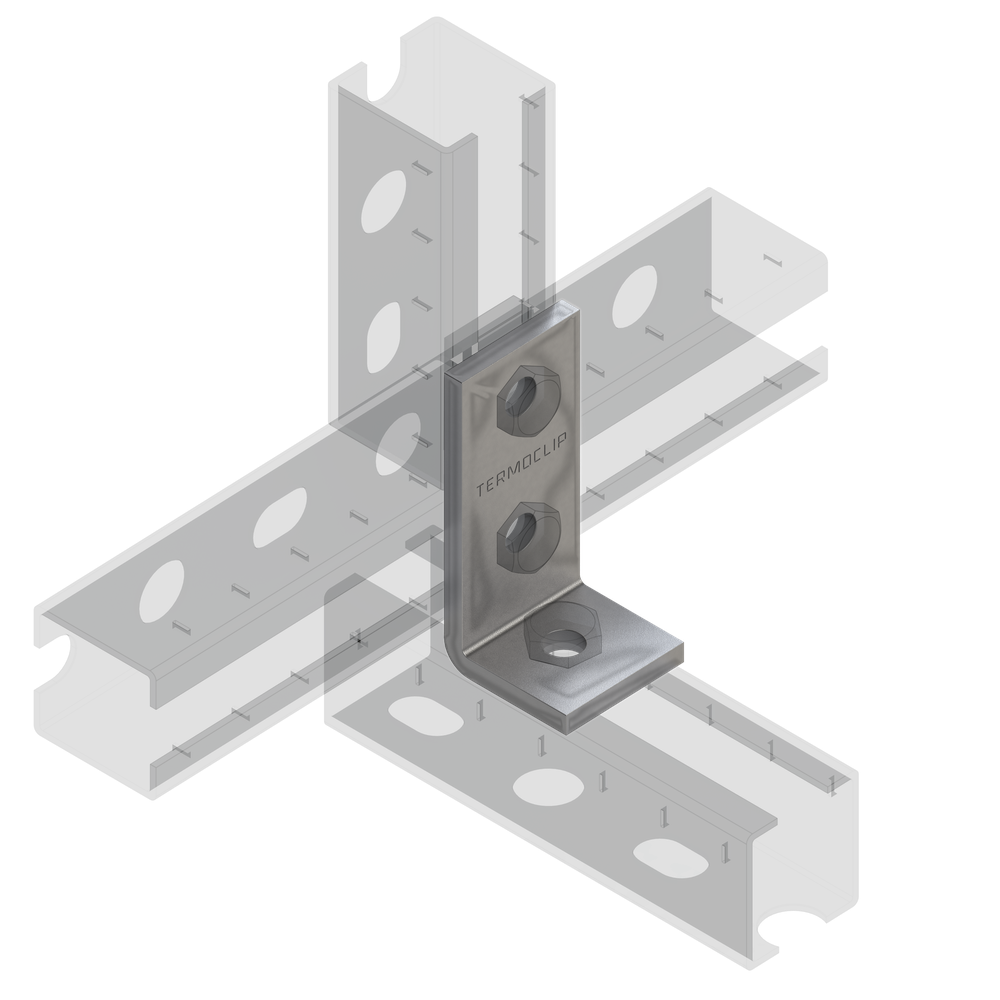

Применение Уголок ТА 90° 38-41 6F3
Уголок ТА 90° 38-41 6F3
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Соединительный элемент для монтажа рам, стеллажей, каркасов средних и тяжелых систем.Материал:
Сталь, гальваническое покрытие цинком.
| Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул | |
| 40x86 | 40 | 6,0 | 0,2 | 09250001 | |
| 40x86 | 40 | 6,0 | 0,2 | Hdg | 09250101 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Монтаж Уголок ТА 90° 38-41 6F3
- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.Форма отверстий обеспечивают точную и удобную регулировку.Уголок может монтироваться в монтажный профиль с помощью - шестигранных болтов и гаек быстрого монтажа.Снижение трудозатрат при монтаже.
Преимущества Уголок ТА 90° 38-41 6F3
- Сооружение стабильных конструкций без сварки.
- Высокая гибкость и простой монтаж.
- Хорошая адаптация к ширине монтажных профилей.
- Возможности регулируемого монтажа.
