Уголок ТA 90° 28 4F4. Купить
![Уголок ТA 90° 28 4F4]()

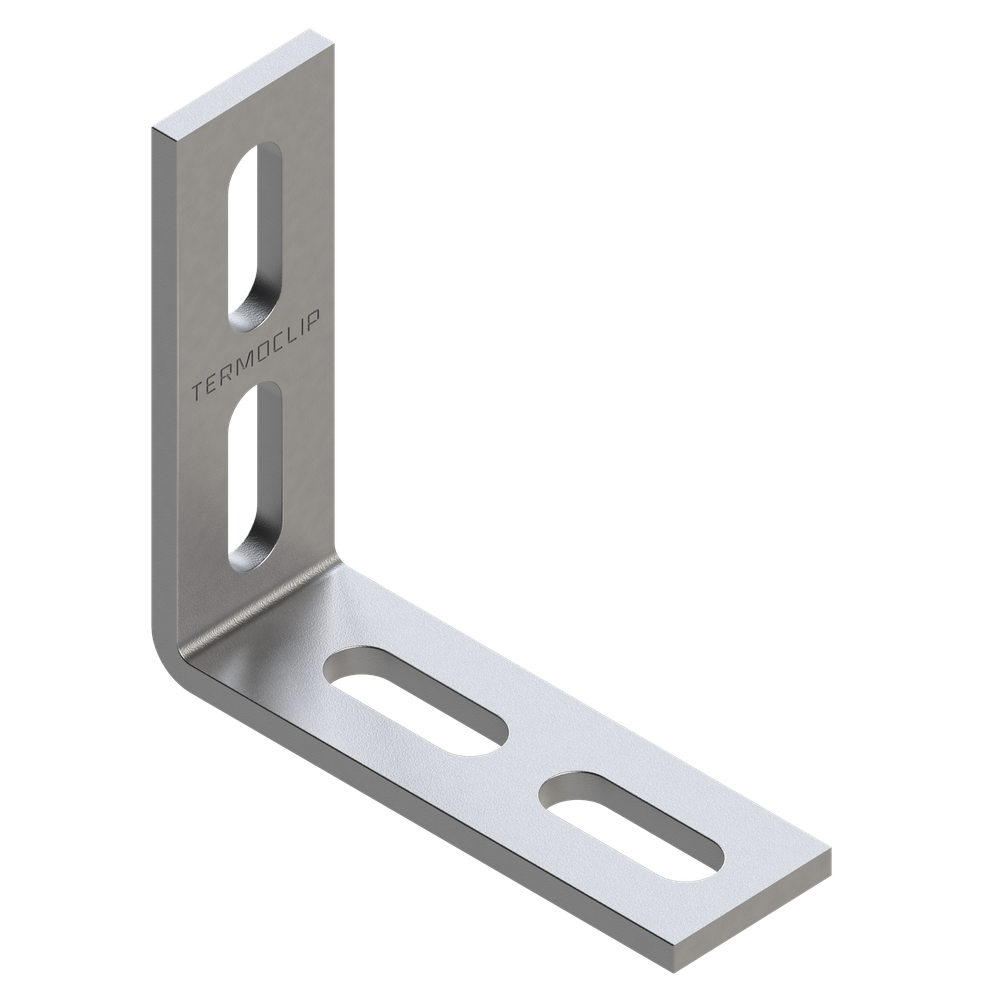

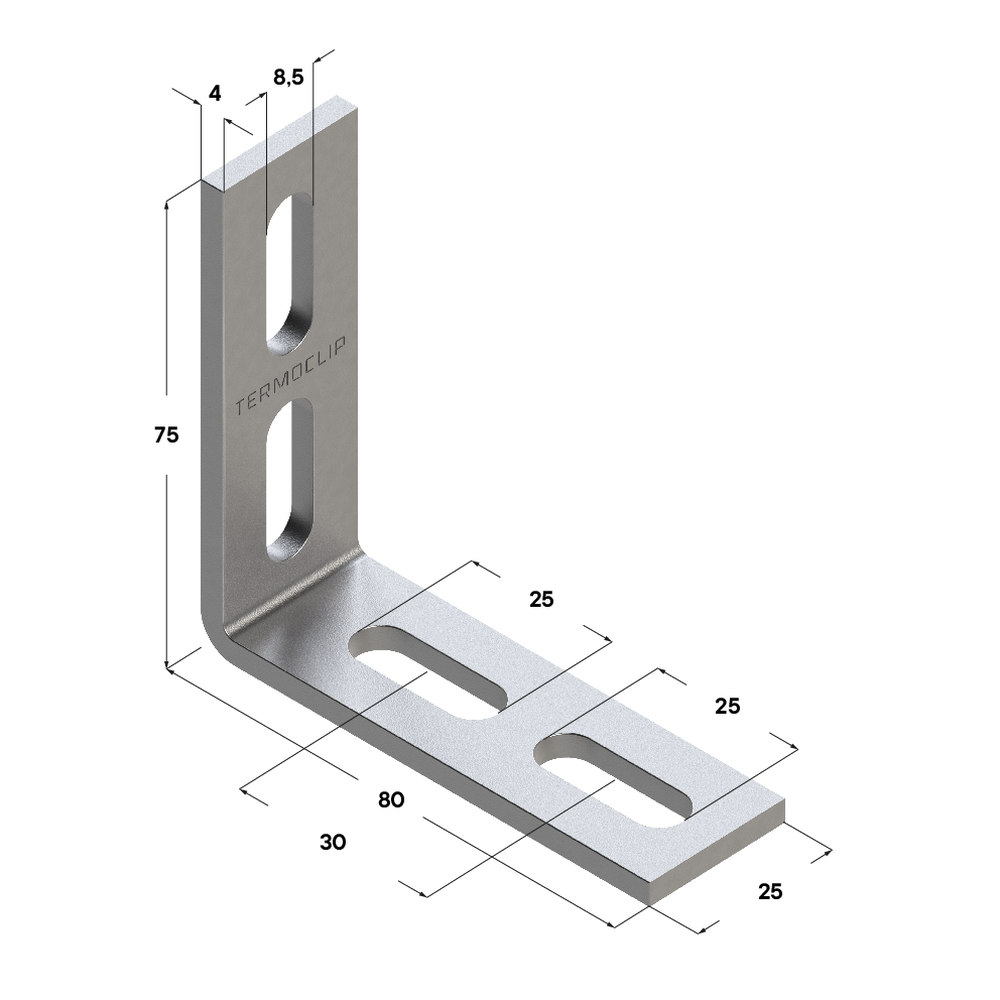

Уголок ТA 90° 28 4F4 ![Чертеж Уголок ТA 90° 28 4F4]()

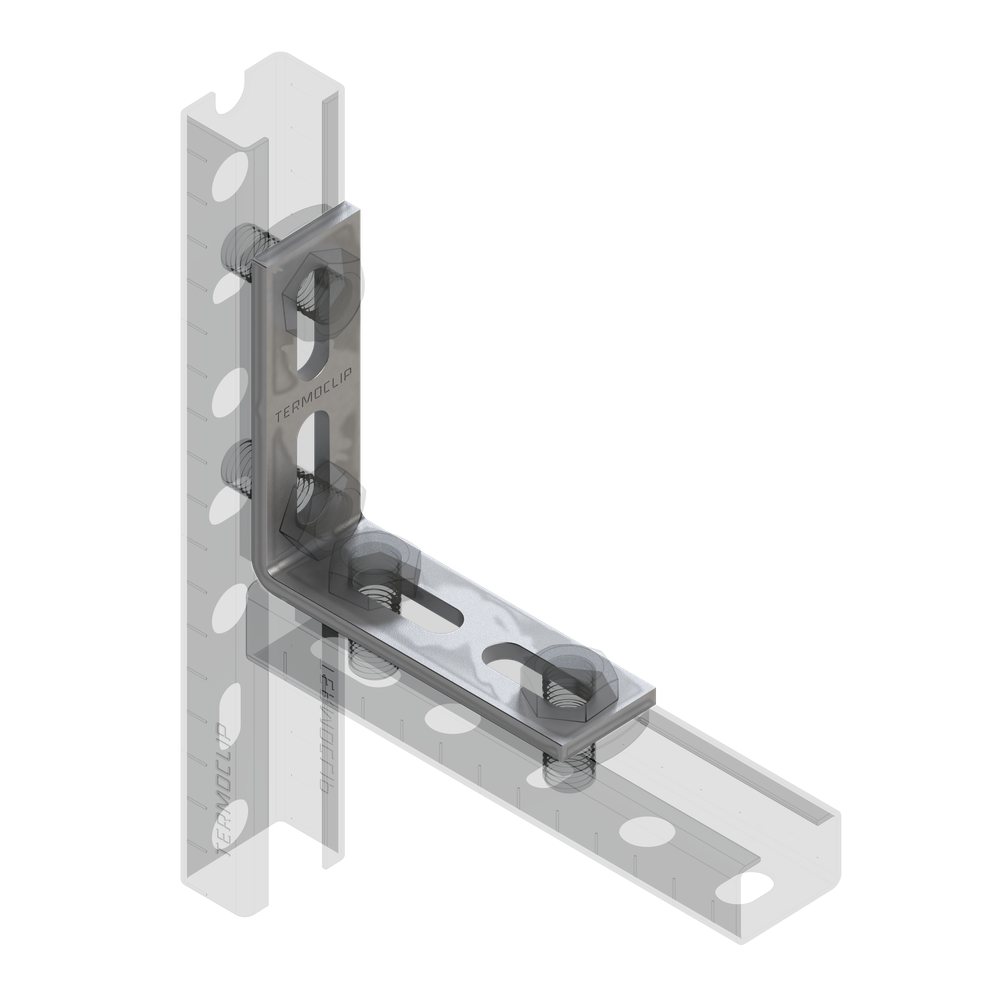

Чертеж Уголок ТA 90° 28 4F4 ![Применение Уголок ТA 90° 28 4F4]()
Применение Уголок ТA 90° 28 4F4
Уголок ТA 90° 28 4F4
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Соединительный элемент для монтажа рам, стеллажей, каркасов для легких и средних систем.Материал:
Сталь, гальваническое покрытие цинком.
| Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул |
| 80x75 | 28 | 4,0 | 0,088 | 09120001 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Монтаж Уголок ТA 90° 28 4F4
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивает возможностьсборки, безопасных, многофункциональных и сложных пространственныхконструкций.
- Форма отверстий обеспечивают точную и удобную регулировку.
- Уголок может монтироваться в профиль монтажный с помощью шестигранныхболтов и гаек быстрого монтажа.
- Снижение трудозатрат при монтаже.
Преимущества Уголок ТA 90° 28 4F4
- Сооружение стабильных конструкций без сварки.
- Высокая гибкость и простой монтаж.
- Хорошая адаптация к ширине монтажных профилей.
