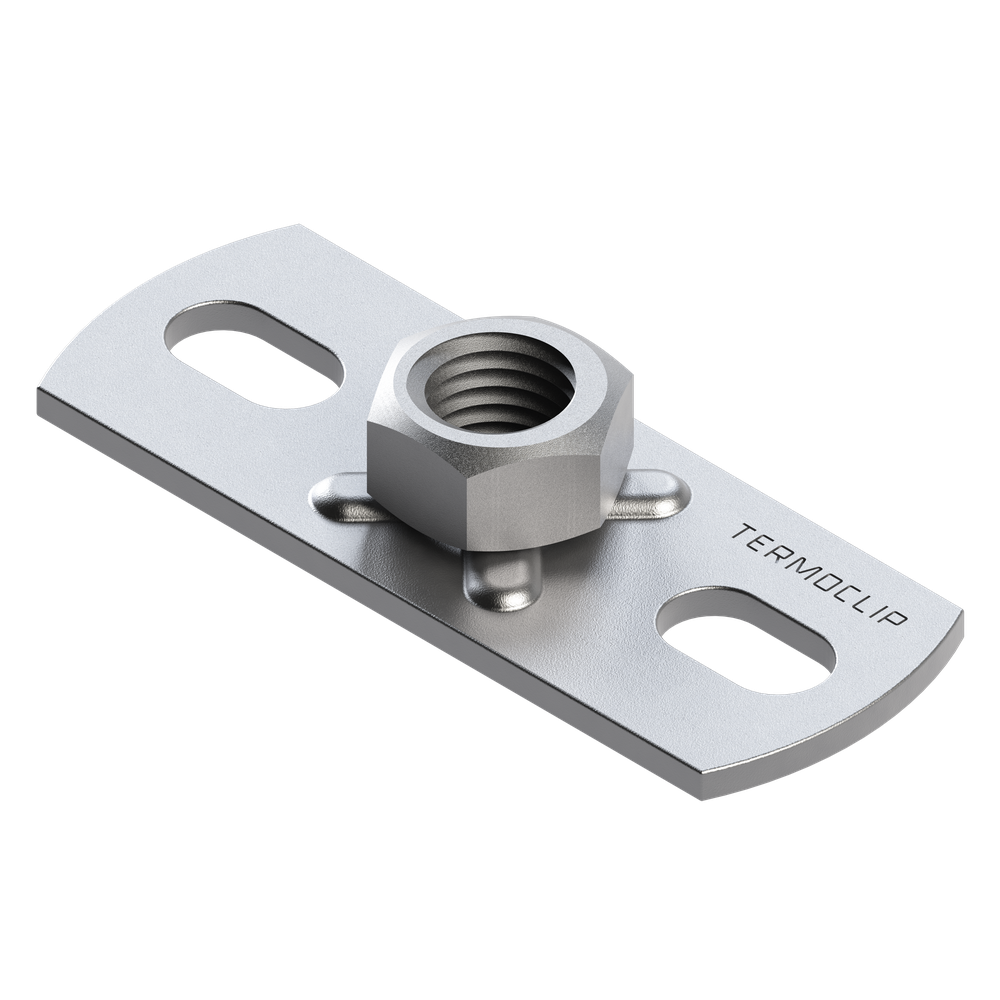

Пластина опорная для малых нагрузок TBP L 3F2

Пластина опорная для малых нагрузок TBP L 3F2. Купить

Пластина опорная для малых нагрузок TBP L 3F2

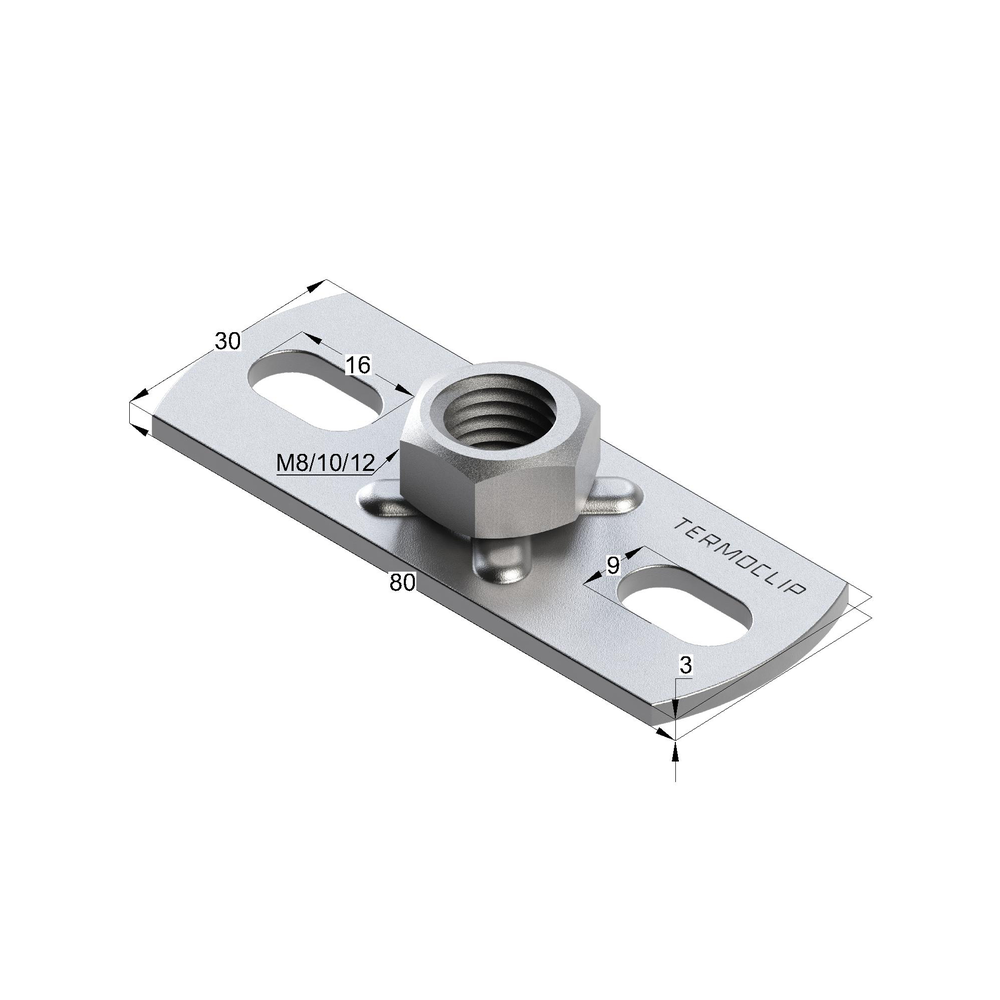

Чертеж Пластина опорная для малых нагрузок TBP L 3F2

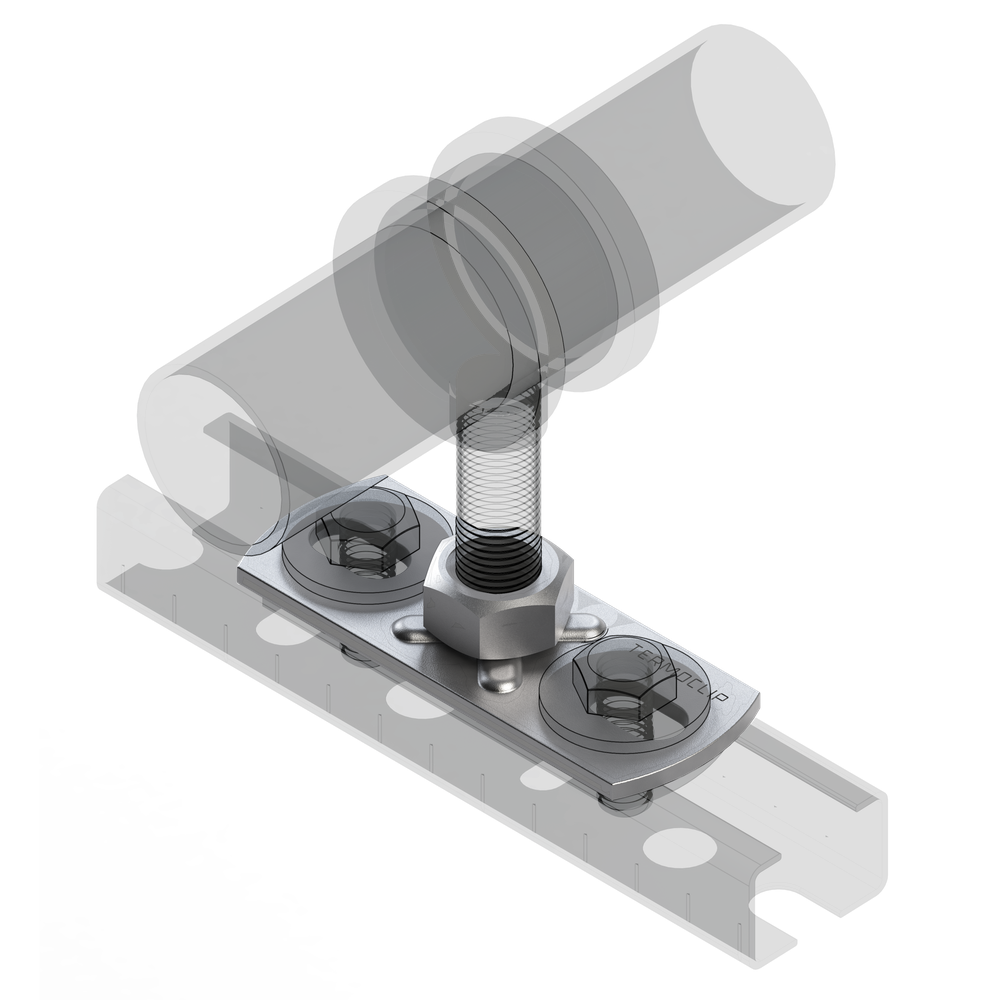

Применение Пластина опорная для малых нагрузок TBP L 3F2

Пластина опорная для малых нагрузок TBP L 3F2

Как заказать?

Отправить запрос

Отдел продаж:

+7 495 995 49 87
zakaz@termoclip.ru

Назначение:

Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).

Материал:

Материал: сталь по EN 10025
Покрытие: гальваническое покрытие цинком, Hdg

Длина, мм	Ширина, мм	Толщина металла, мм	Гайка	Вес, кг	Артикул
80	30	3,0	М8	0,05	09123001
80	30	3,0	М10	0,06	09123002
80	30	3,0	М12	0,06	09123003

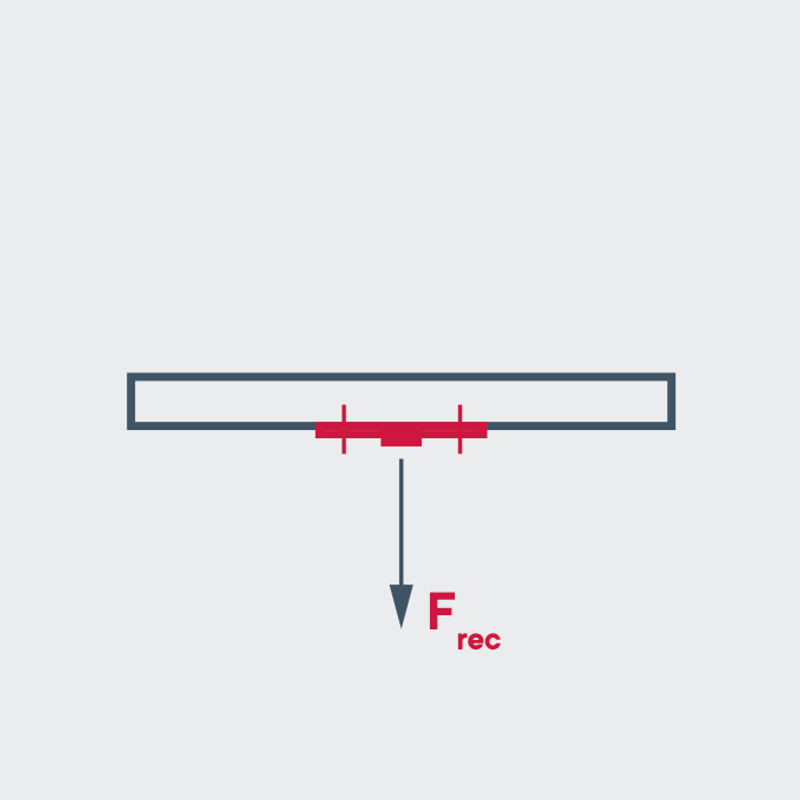

Нагрузки

Технические характеристики

Наименование	Гайка	Рекомендуемая нагрузка, кН	Разрушающая нагрузка (вертикальная), кН
Пластина опорная для малых нагрузок TBP L 3F2	M8	1,9	6,5
Пластина опорная для малых нагрузок TBP L 3F2	M10	2,2
Пластина опорная для малых нагрузок TBP L 3F2	M12	2,7
Пластина опорная для средних нагрузок TBP M 4F2	M8	2,0
Пластина опорная для средних нагрузок TBP M 4F2	M10	2,5
Пластина опорная для средних нагрузок TBP M 4F2	M12	3,0
Пластина опорная для средних нагрузок TBP M 4F2	M16	3,5	29,06

Преимущества Пластина опорная для малых нагрузок TBP L 3F2

Многообразные возможности монтажа в сочетании с монтажными профилями.
Удобство регулировки в небольших диапазонах при различных узловых решениях, за счет отверстий характерной формы.
Равномерное распределение нагрузки за счет увеличения контактной плоскости опорной пластины с основанием.
