Пластина опорная для тяжелых нагрузок TBP XH 8F2. Купить
![Пластина опорная для тяжелых нагрузок TBP XH 8F2]()

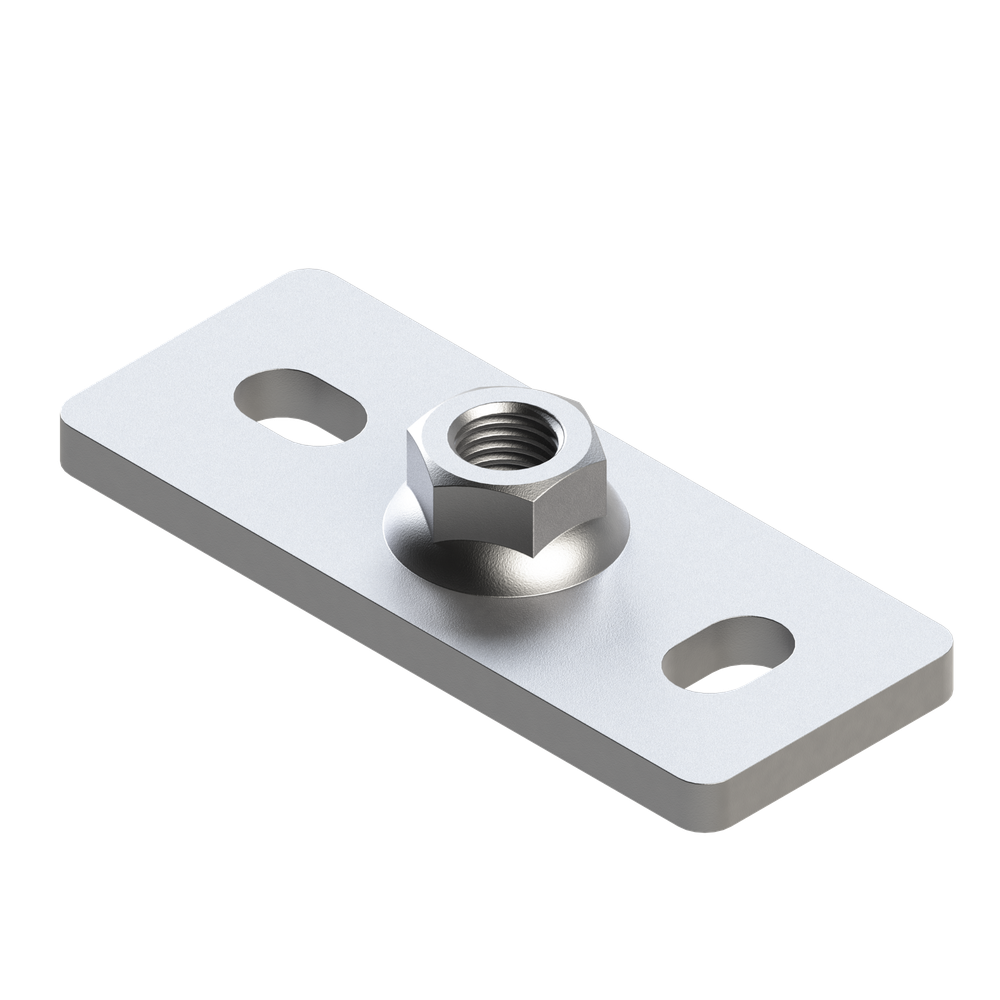

Пластина опорная для тяжелых нагрузок TBP XH 8F2 ![Чертеж Пластина опорная для тяжелых нагрузок TBP XH 8F2]()

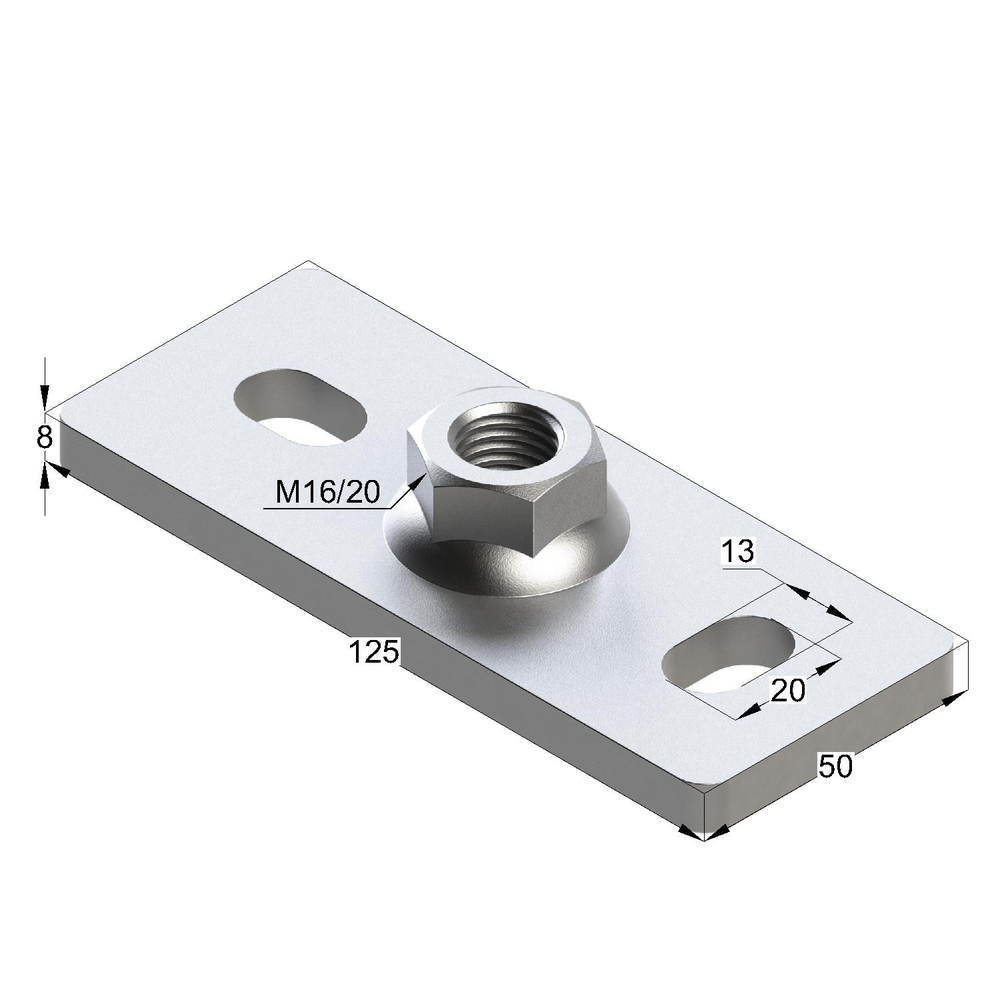

Чертеж Пластина опорная для тяжелых нагрузок TBP XH 8F2 ![Применение Пластина опорная для тяжелых нагрузок TBP XH 8F2]()

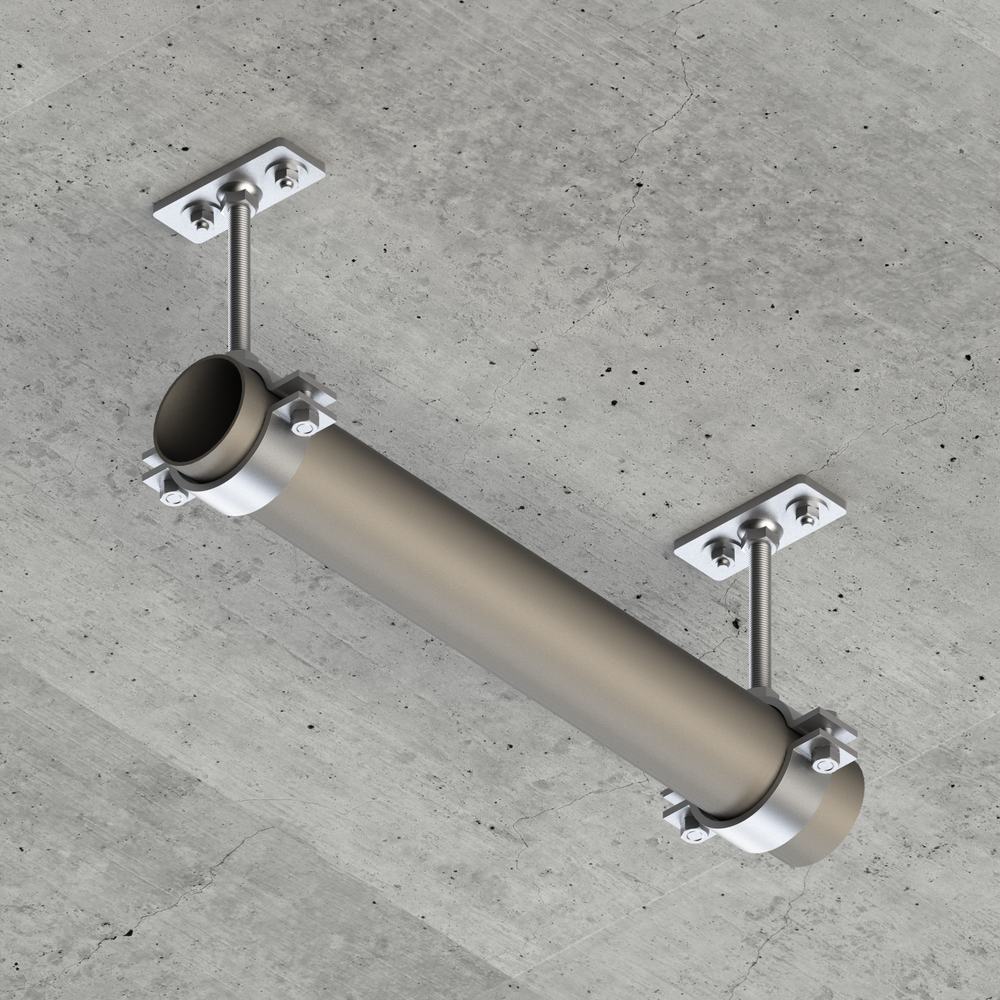

Применение Пластина опорная для тяжелых нагрузок TBP XH 8F2 ![Применение Пластина опорная для тяжелых нагрузок TBP XH 8F2]()

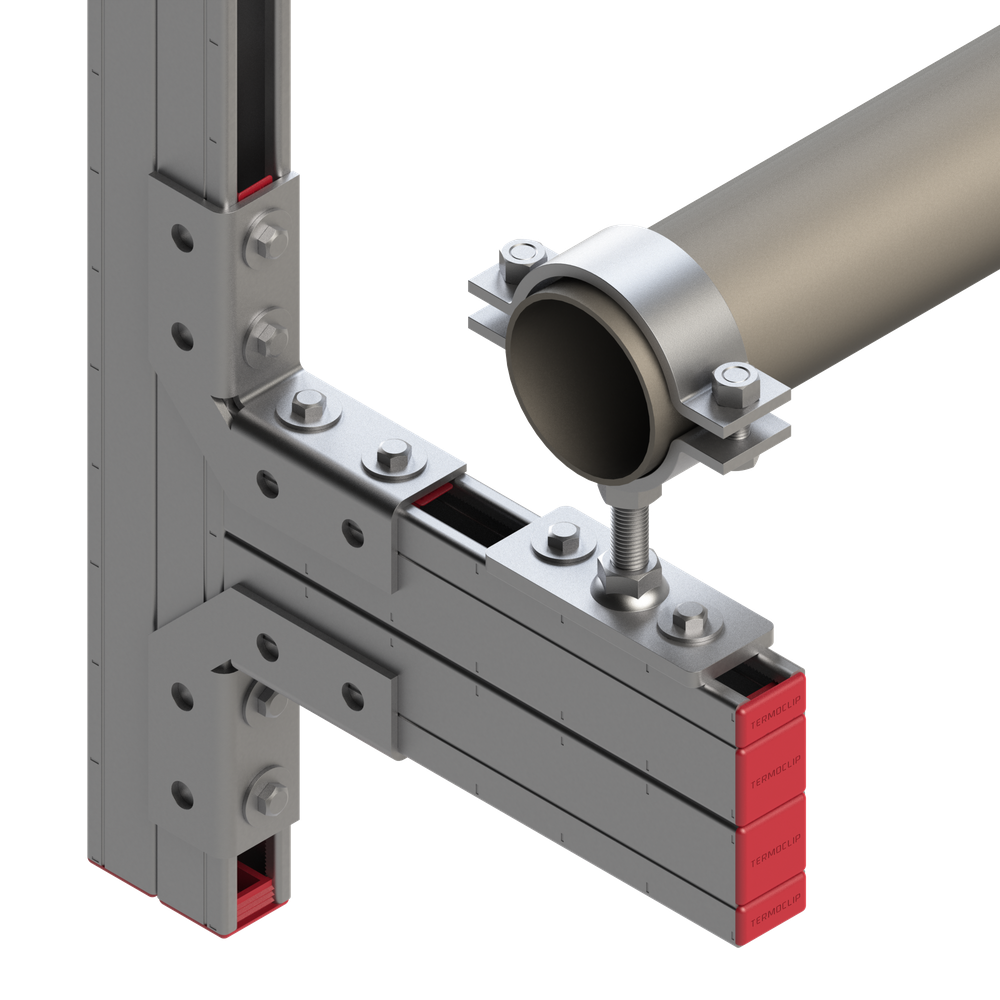

Применение Пластина опорная для тяжелых нагрузок TBP XH 8F2
Пластина опорная для тяжелых нагрузок TBP XH 8F2
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Применяется в качестве опоры при креплении хомута к бетонному основанию, металлическим балкам или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания). Изделие выпускается в двух вариантах – с гайкой М16 и М20, что позволяет крепить большой диапазон труб с различными диаметрами при использовании хомута составного для тяжелых нагрузок PF-XD. Максимальное расстояние от базового материала до оси трубы составляет 150 мм.Используется для создания неподвижной опоры для невысоких нагрузок.Применяется в качестве несущей опоры для трубопроводов и других коммуникаций инженерныхсетей.Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.Материал:
Материал: СТ235JR (СТ3)
Покрытие: гальваническое покрытие цинком, Hdg
Покрытие: гальваническое покрытие цинком, Hdg
| Длина, мм | Ширина, мм | Толщина металла, мм | Гайка | Артикул | |
| 125 | 50 | 8 | М16 | 09417012 | |
| 125 | 50 | 8 | М16 | Hdg | 09417034 |
| 125 | 50 | 8 | М20 | 09417013 | |
| 125 | 50 | 8 | М20 | Hdg | 09417035 |
Нагрузки
| Наименование | Гайка | Реком-ая нагрузка, кН | Fос (вертикальное расположение), кН | Fос (горизонтальное расположение), кН | Разрушающая нагрузка (вертикальная), кН |
Пластина опорная для высоких нагрузок TBP XH 8F2 | М12 | ||||
Пластина опорная для высоких нагрузок TBP H 4F2 | М16 | 42,39 | |||
Пластина опорная для тяжелых нагрузок TBP ХH 8F2 | М16 | 2,94 | 3,54 | 57,24 | |
Пластина опорная для тяжелых нагрузок TBP ХH 8F2 | М20 | 15,55 | 16,91 |
Монтаж Пластина опорная для тяжелых нагрузок TBP XH 8F2
- Используется в качестве опоры при монтаже трубопроводов
- Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов,кабельных лотков и других коммуникаций инженерных сетей
- Применяется для раскрепления технологических трубопроводов и оборудования в сочетаниис несущим профилем
Преимущества Пластина опорная для тяжелых нагрузок TBP XH 8F2
- Легкое создание неподвижных опор при невысоких нагрузках
- Возможность крепиться к любому базовому материалу
- Легкость монтажа
- Использование с хомутами различных диаметров
