Пластина опорная для высоких нагрузок TBP H 4F2. Купить

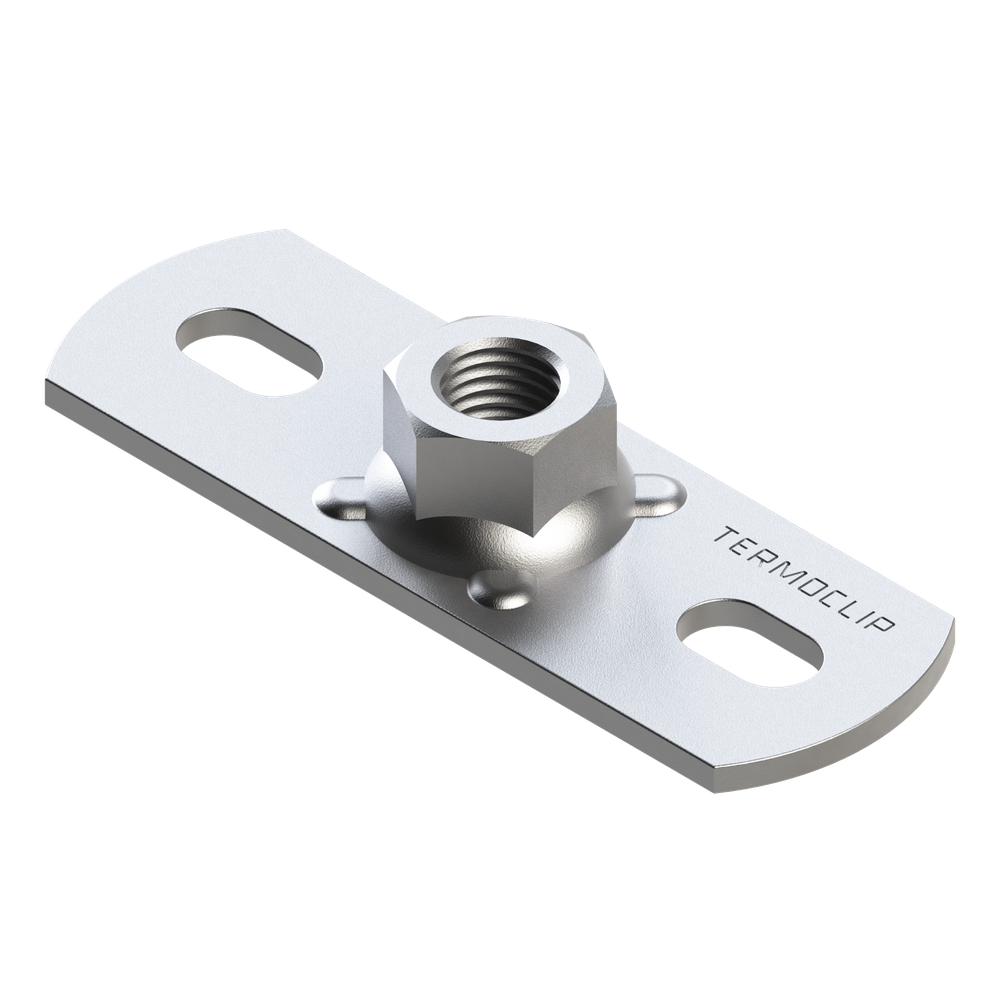

![Пластина опорная для высоких нагрузок TBP H 4F2]()
Пластина опорная для высоких нагрузок TBP H 4F2 ![Чертеж Пластина опорная для высоких нагрузок TBP H 4F2]()

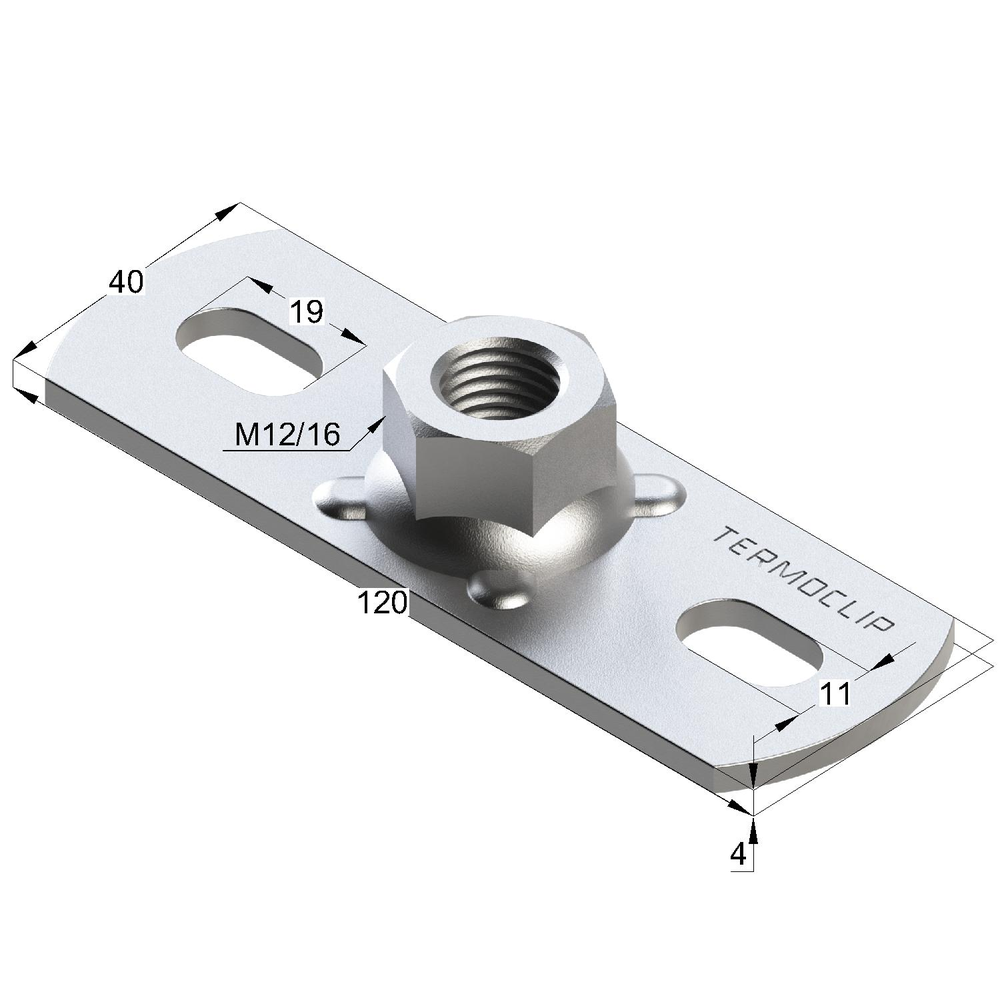

Чертеж Пластина опорная для высоких нагрузок TBP H 4F2 ![Применение Пластина опорная для высоких нагрузок TBP H 4F2]()

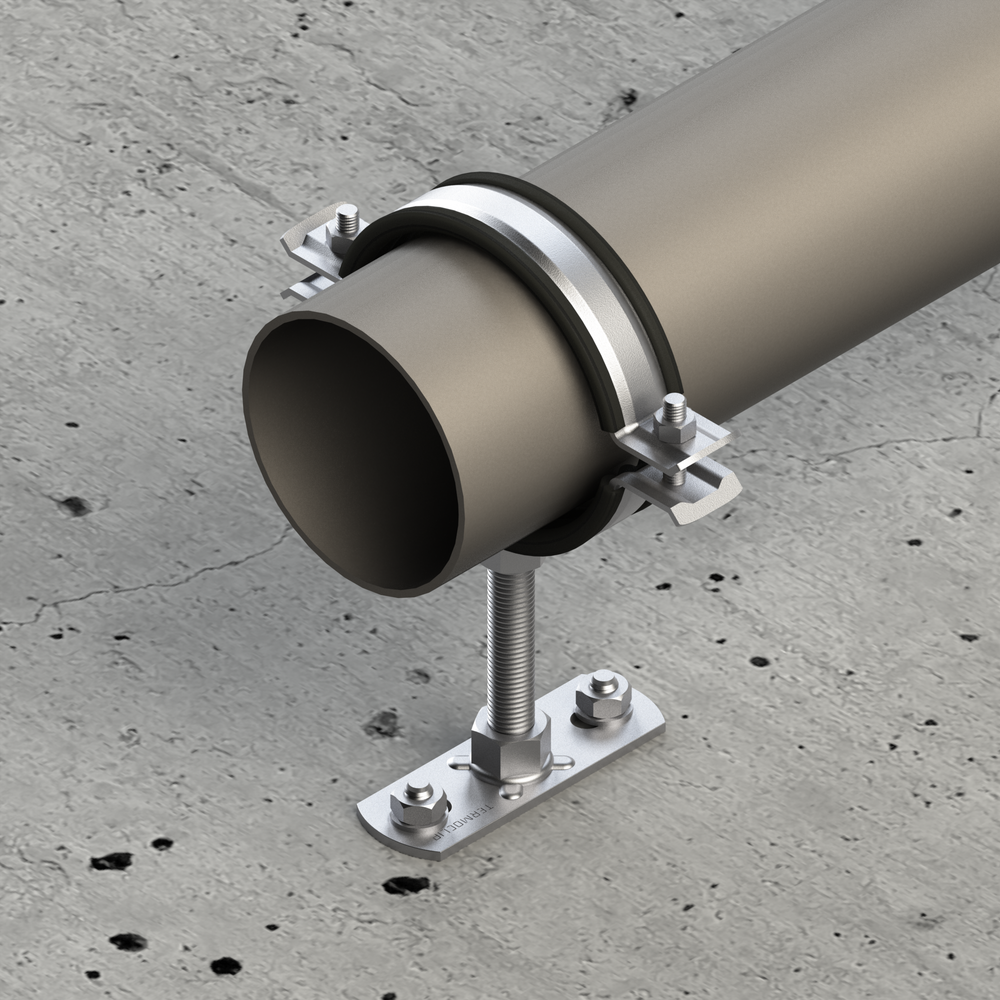

Применение Пластина опорная для высоких нагрузок TBP H 4F2
Пластина опорная для высоких нагрузок TBP H 4F2
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).Материал:
Сталь, гальваническое покрытие цинком.
| Длина, мм | Ширина, мм | Толщина металла, мм | Гайка | Вес, кг | Артикул | |
| 120 | 40 | 4,0 | М12 | 0,15 | Hdg | 09124106 |
| 120 | 40 | 4,0 | М16 | 0,13 | 09124005 | |
| 120 | 40 | 4,0 | М16 | 0,13 | Hdg | 09124105 |
Нагрузки
| Наименование | Гайка | Реком-ая нагрузка, кН | Fос (вертикальное расположение), кН | Fос (горизонтальное расположение), кН | Разрушающая нагрузка (вертикальная), кН |
| Пластина опорная для высоких нагрузок TBP XH 8F2 | М12 | ||||
| Пластина опорная для высоких нагрузок TBP H 4F2 | М16 | 42,39 | |||
| Пластина опорная для тяжелых нагрузок TBP ХH 8F2 | М16 | 2,94 | 3,54 | 57,24 | |
| Пластина опорная для тяжелых нагрузок TBP ХH 8F2 | М20 | 15,55 | 16,91 |
Монтаж Пластина опорная для высоких нагрузок TBP H 4F2
- Используется в качестве опоры при монтаже легких трубопроводов.
- Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
- Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.
- Возможно использование в сочетании с профилем в качестве опоры при сборке сложных узлов.
Преимущества Пластина опорная для высоких нагрузок TBP H 4F2
- Многообразные возможности монтажа в сочетании с монтажными профилями.
- Удобство регулировки в небольших диапазонах при различных узловых решениях, за счет отверстий характерной формы.
- Равномерное распределение нагрузки за счет увеличения контактной плоскости опорной пластины с основанием.
