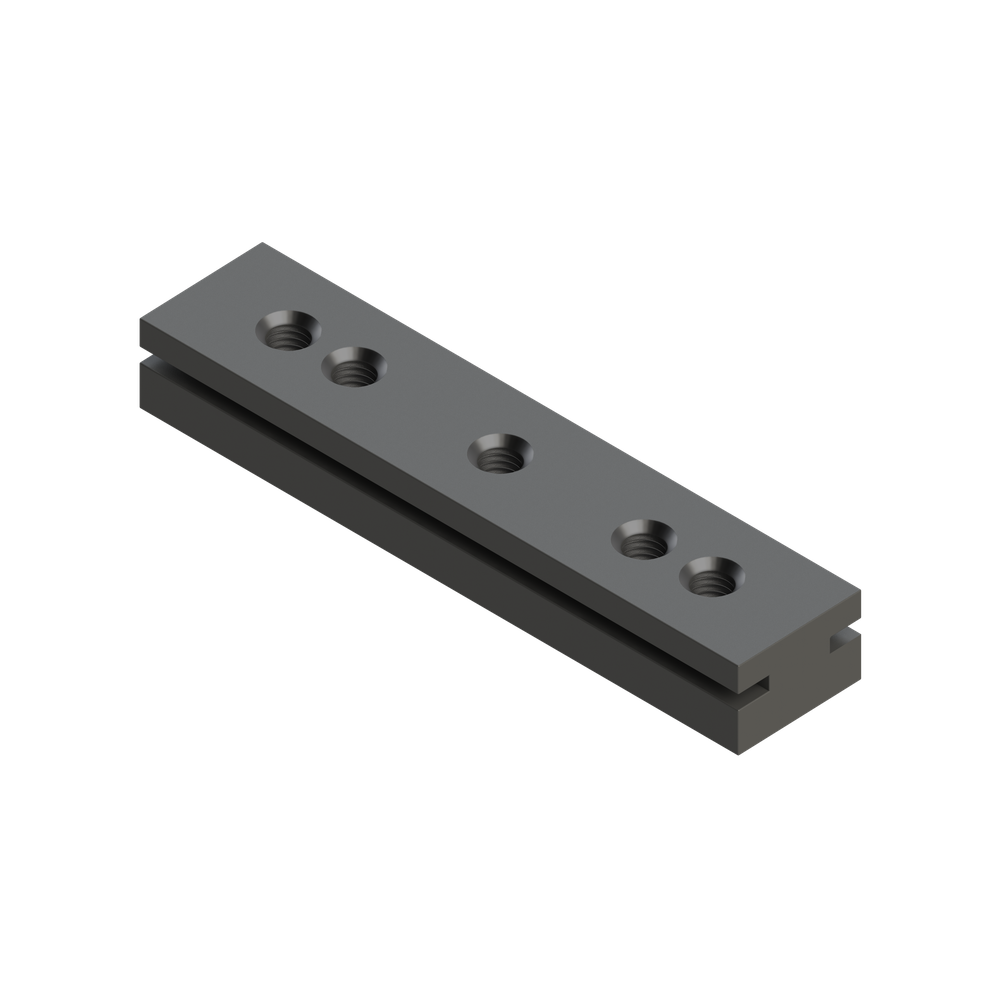

Опора подвижная TSE 38 F5 (скользящая)

Как заказать?

Отдел продаж:

Назначение:

Подвижные опоры предназначены для компенсации температурных расширений трубопроводов. Низкий коэффициент трения скольжения снижает нагрузку на узел от воздействия осевого перемещения, за счет чего происходит снижение металлоемкости узлов крепления. Опора применяется вместе с сантехническими хомутами и предназначена для металлических и для пластмассовых труб. Используется при монтаже для горизонтальных и вертикальных легких трубопроводов. Применяется как подвижное крепление. Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением. Подвижное крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими подвижными опорами.

Материал:

Полиамид РА 6 стеклонаполненный
Коэффициент трения сцепления: 0,25 - 0,30
Коэффициент трения скольжения: 0,16- 0,18
Температура эксплуатации: от -40° С до + 120° С

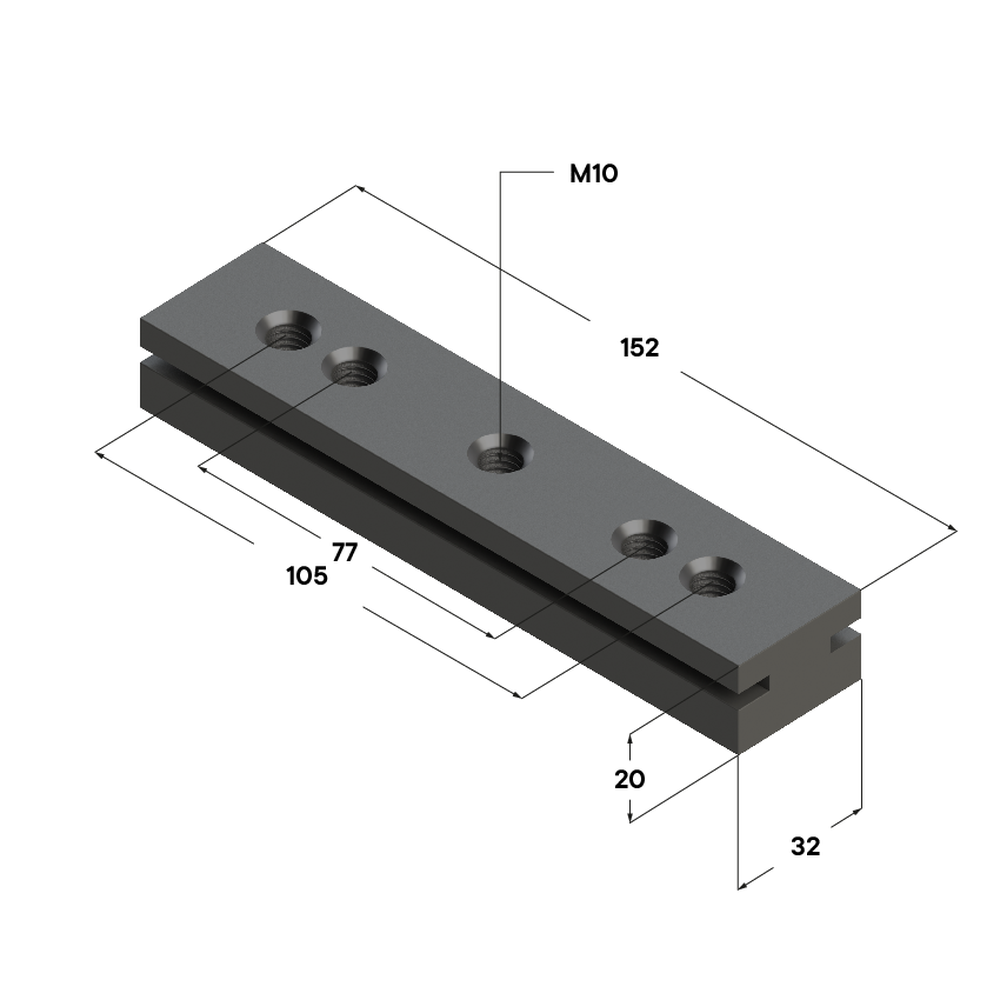

Длина, мм	Ширина, мм	Высота, мм	Размер резьбы, мм	Вес, кг	Артикул
152	32	20	М10	-	09412001

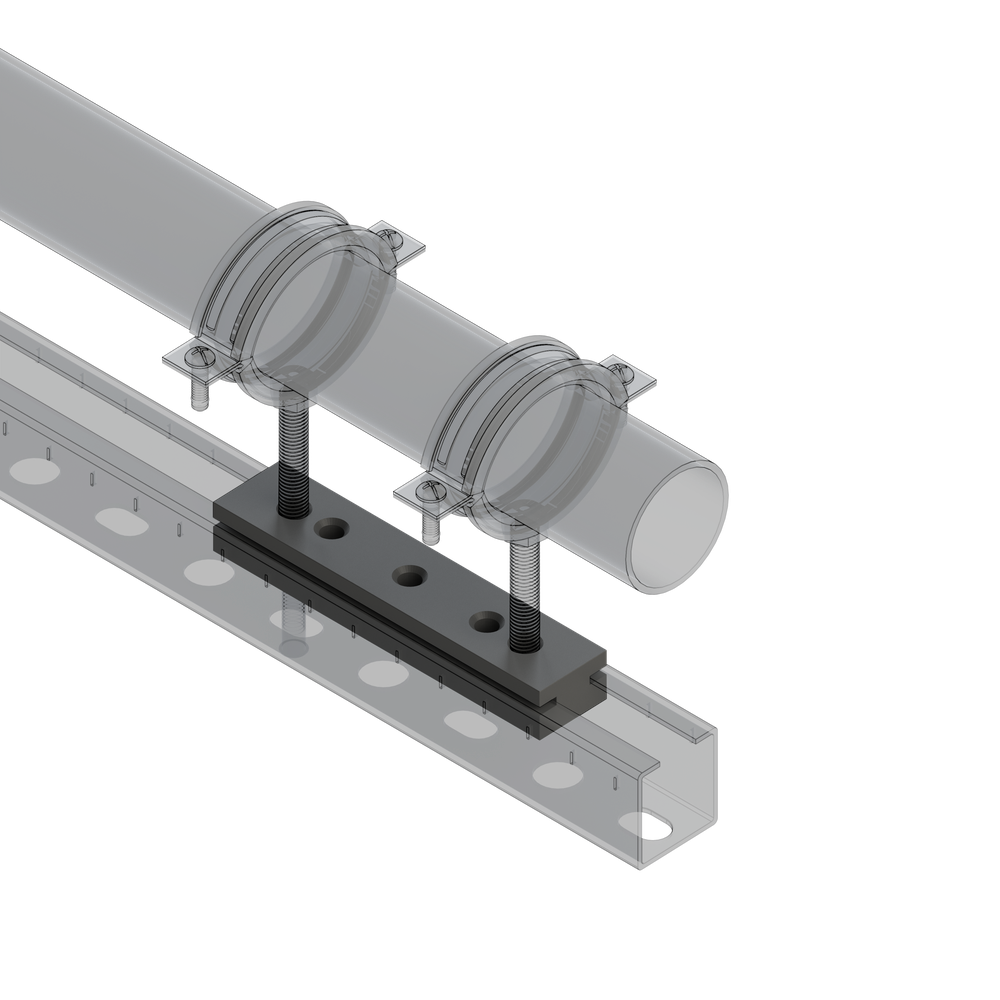

Монтаж Опора подвижная TSE 38 F5

Внимание:

Резьбовая шпилька должна быть полностью ввинчена в подвижный элемент.
При монтаже с хомутом шпилька должна выступать не более чем на 70 мм (для M8) и не более чем на 100 мм (для M10).

Преимущества Опора подвижная TSE 38 F5

Свободно выбираемая длина линии перемещения путём выбора соответствующей длины профиля.

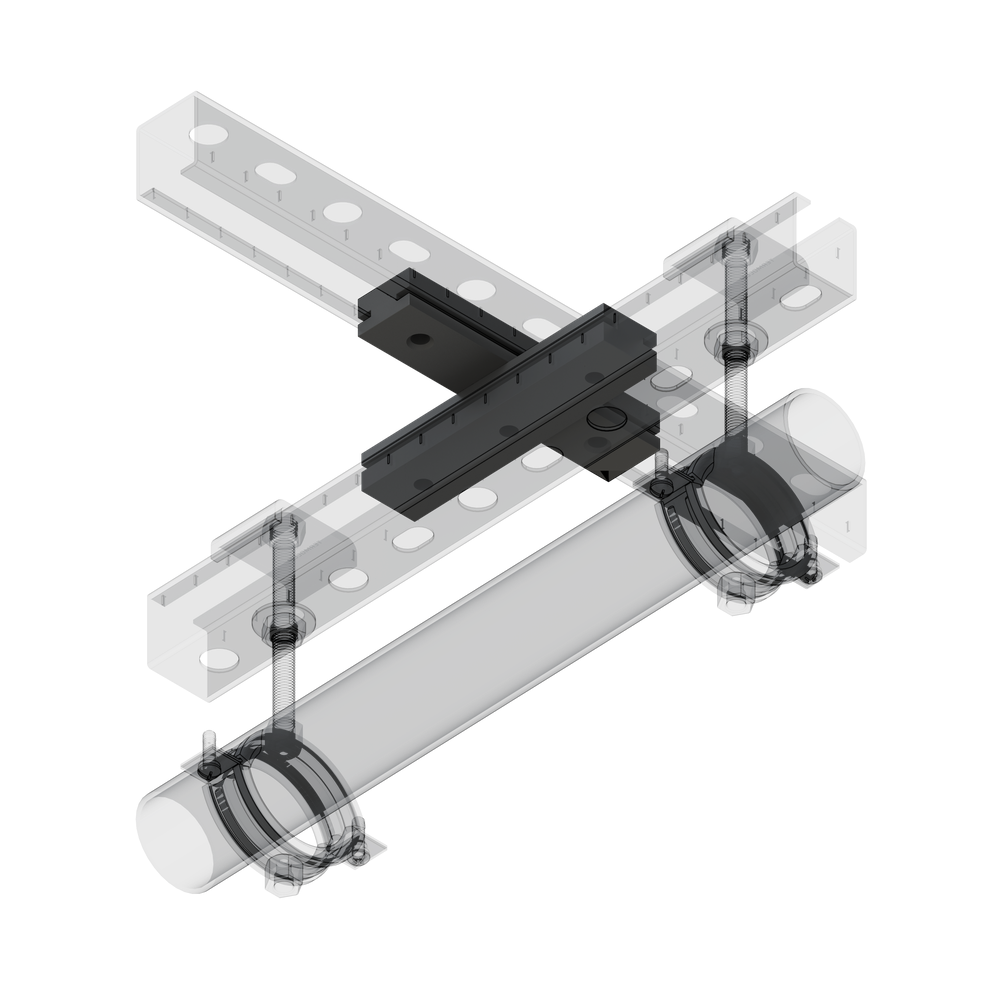

При использовании узла из двух скользящих опор при низкой конструктивной высоте в размере всего лишь 50 мм (с профилем 38х40) обеспечиваются большие компенсации смещения труб в осевом и радиальном направлениях (угловое решение).
Износостойкая скользящая опора, выдерживающая высокую нагрузку, изготавливается из ультрамида, армированного стекловолокном.
