Опора подвижная TSA B50x50 F4. Купить
![Опора подвижная TSA B50x50 F4]()

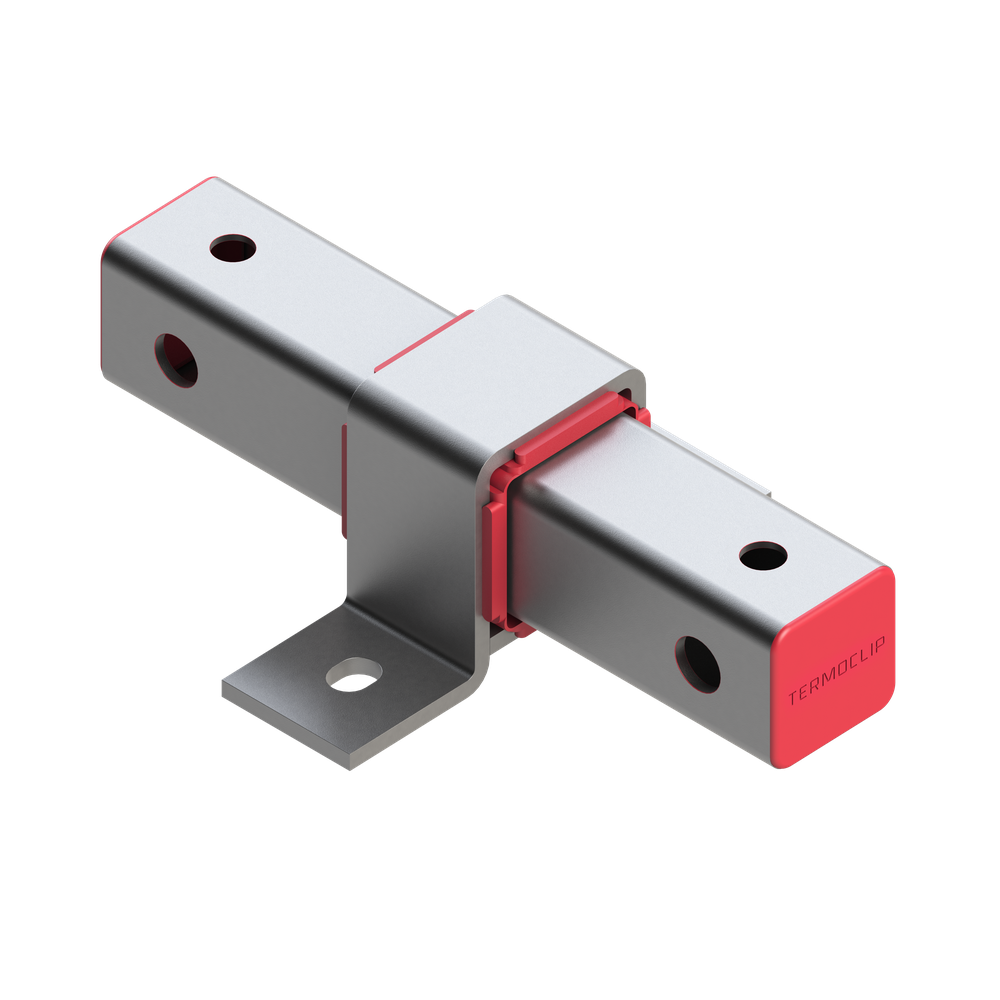

Опора подвижная TSA B50x50 F4 ![Чертеж Опора подвижная TSA B50x50 F4]()

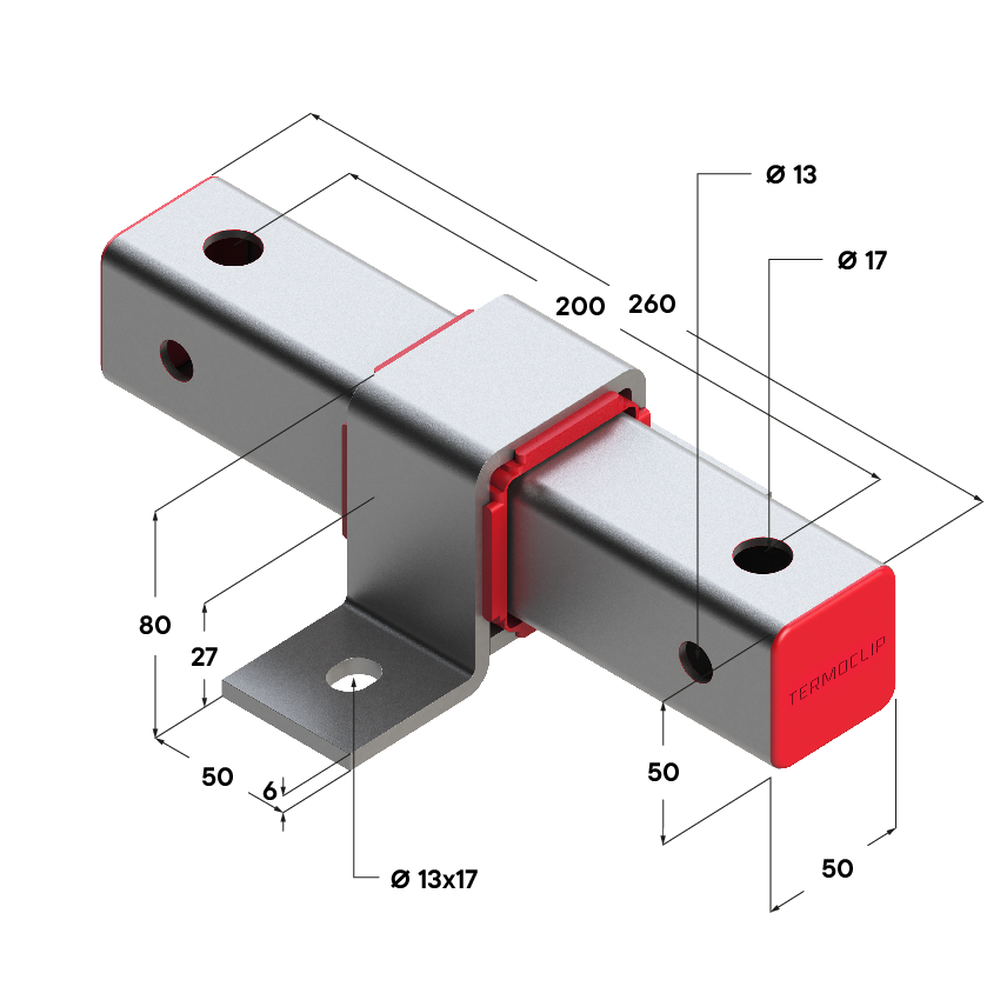

Чертеж Опора подвижная TSA B50x50 F4 ![Применение Опора подвижная TSA B50x50 F4]()

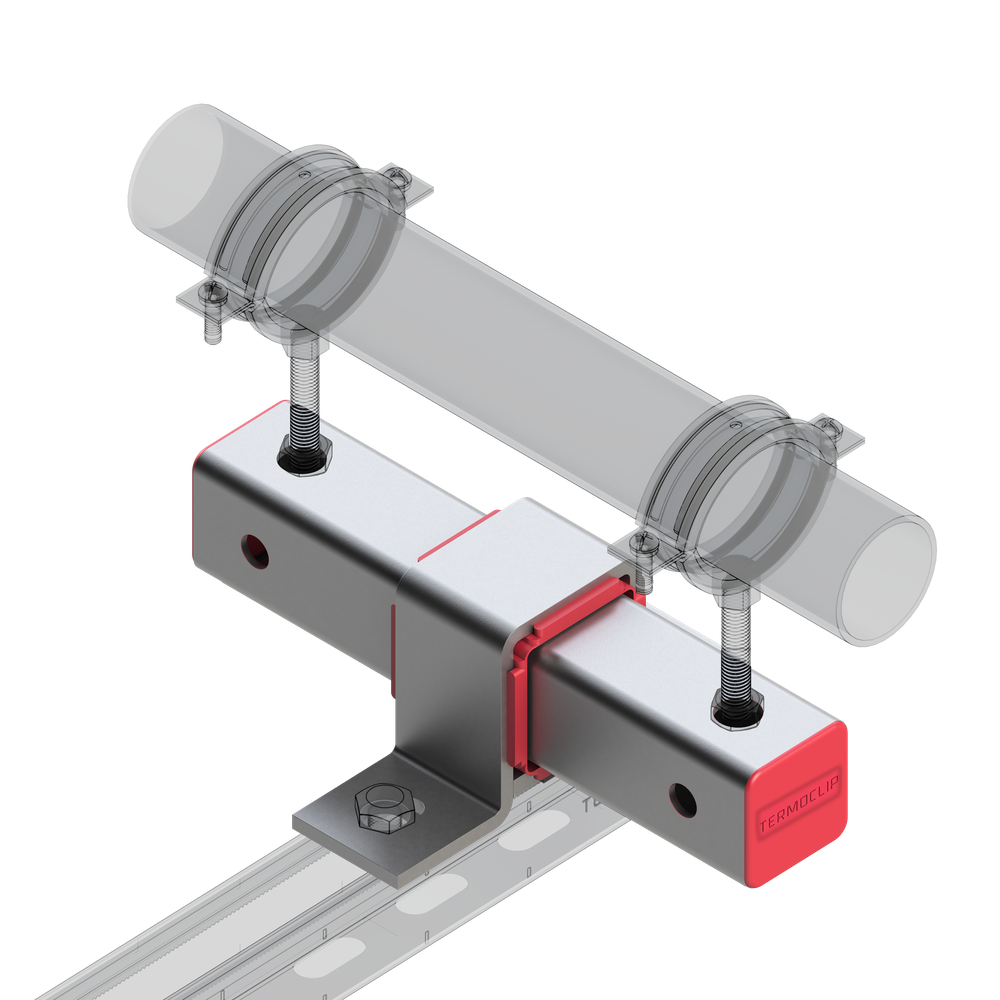

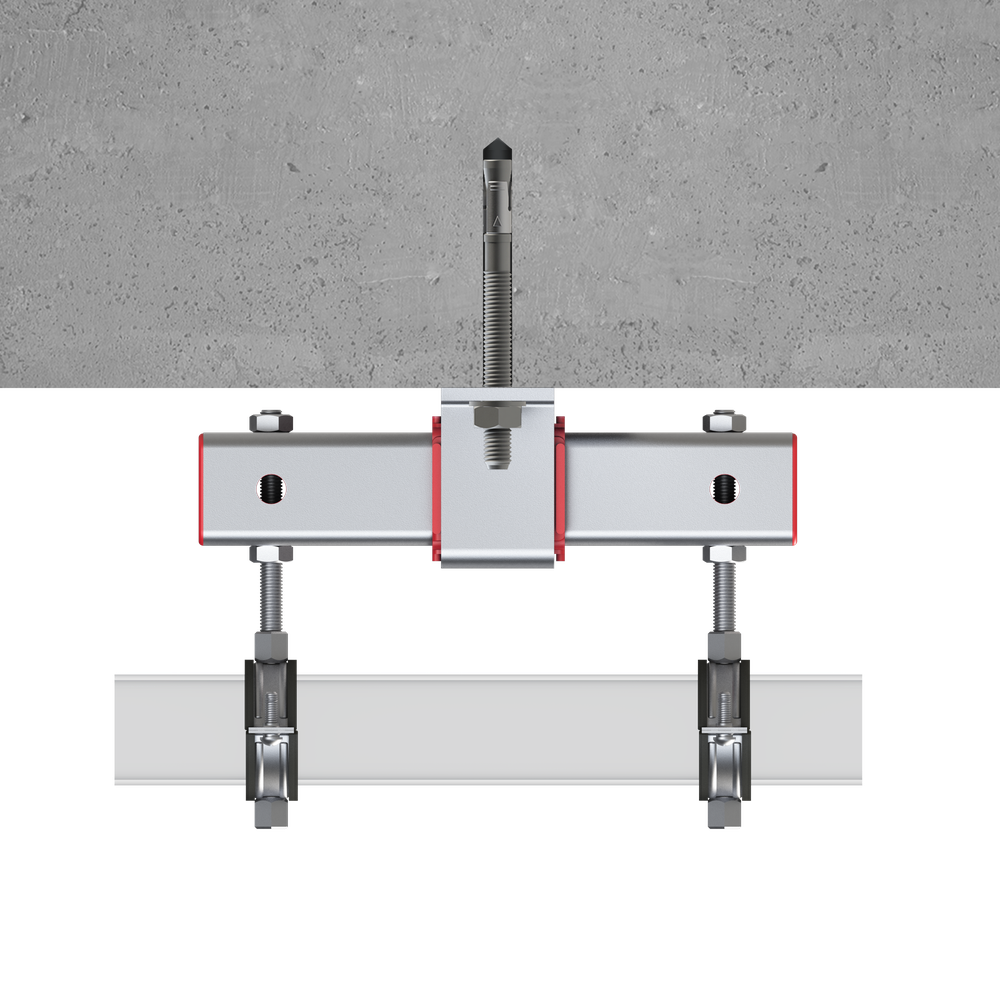

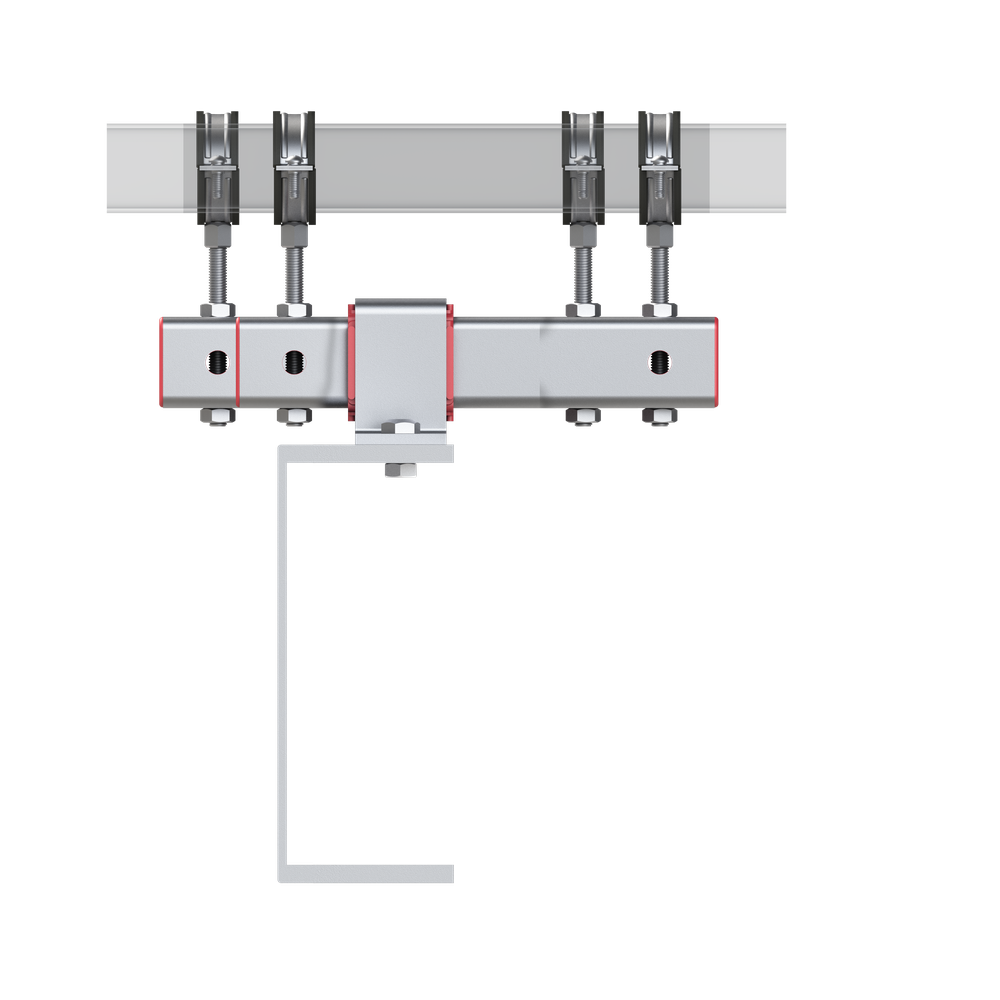

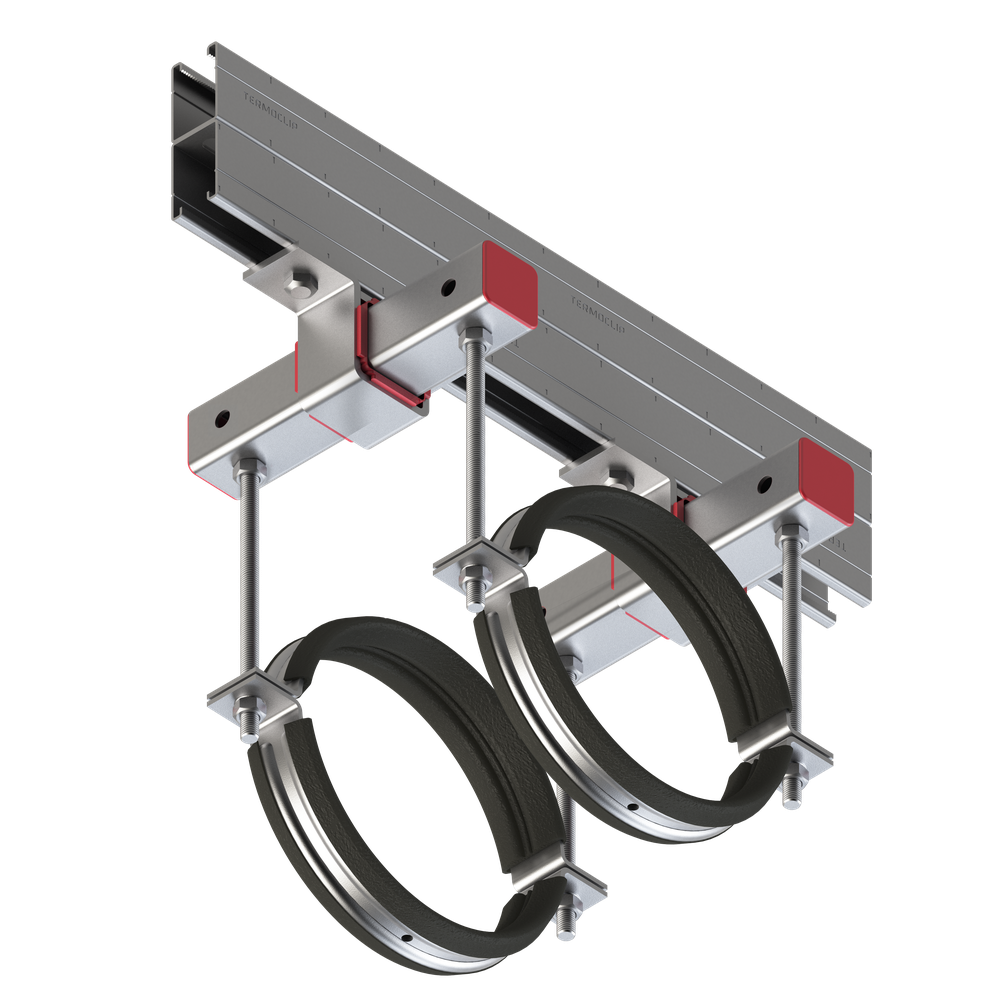

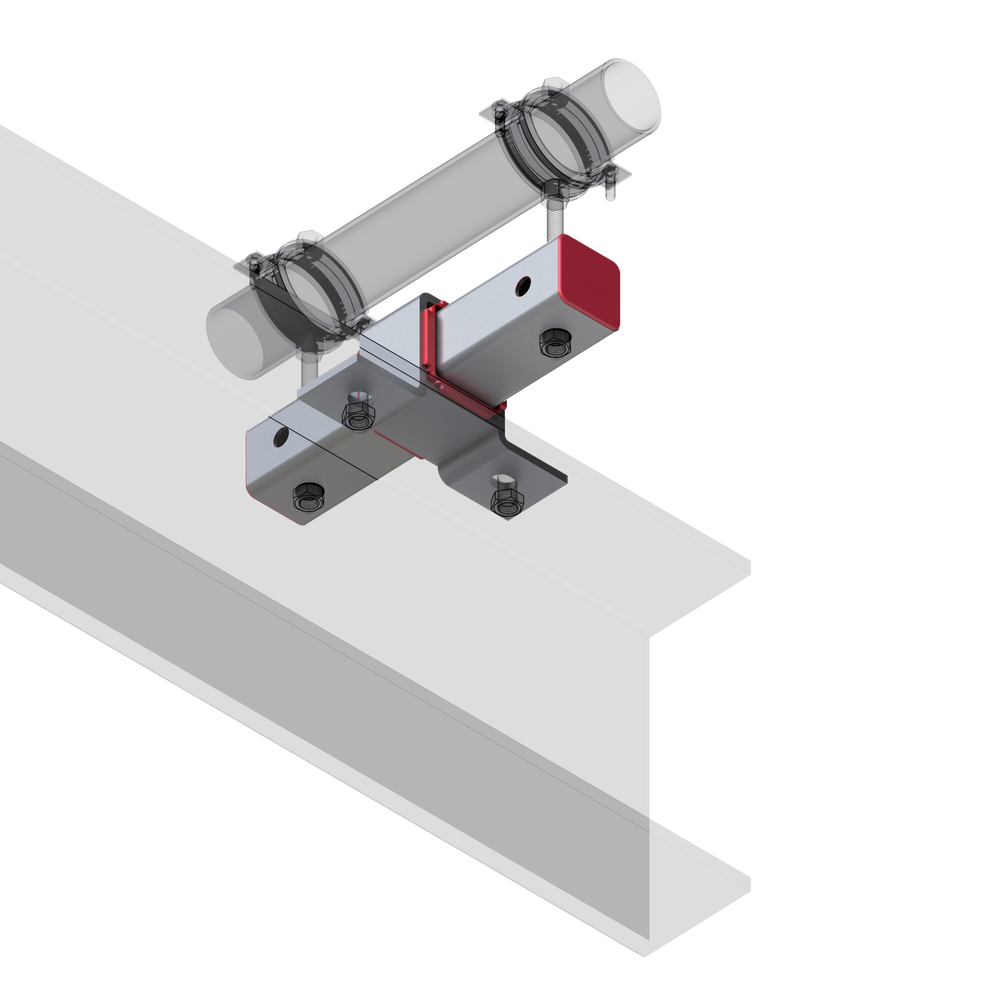

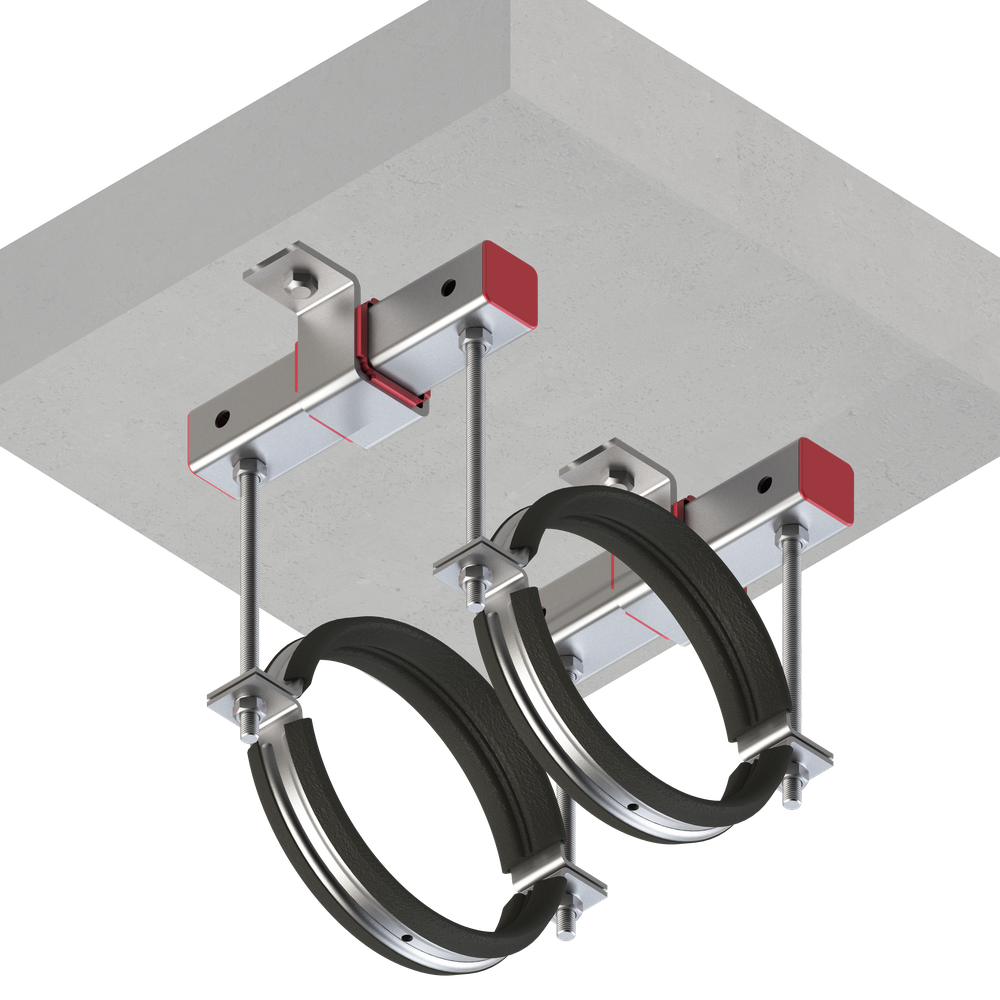

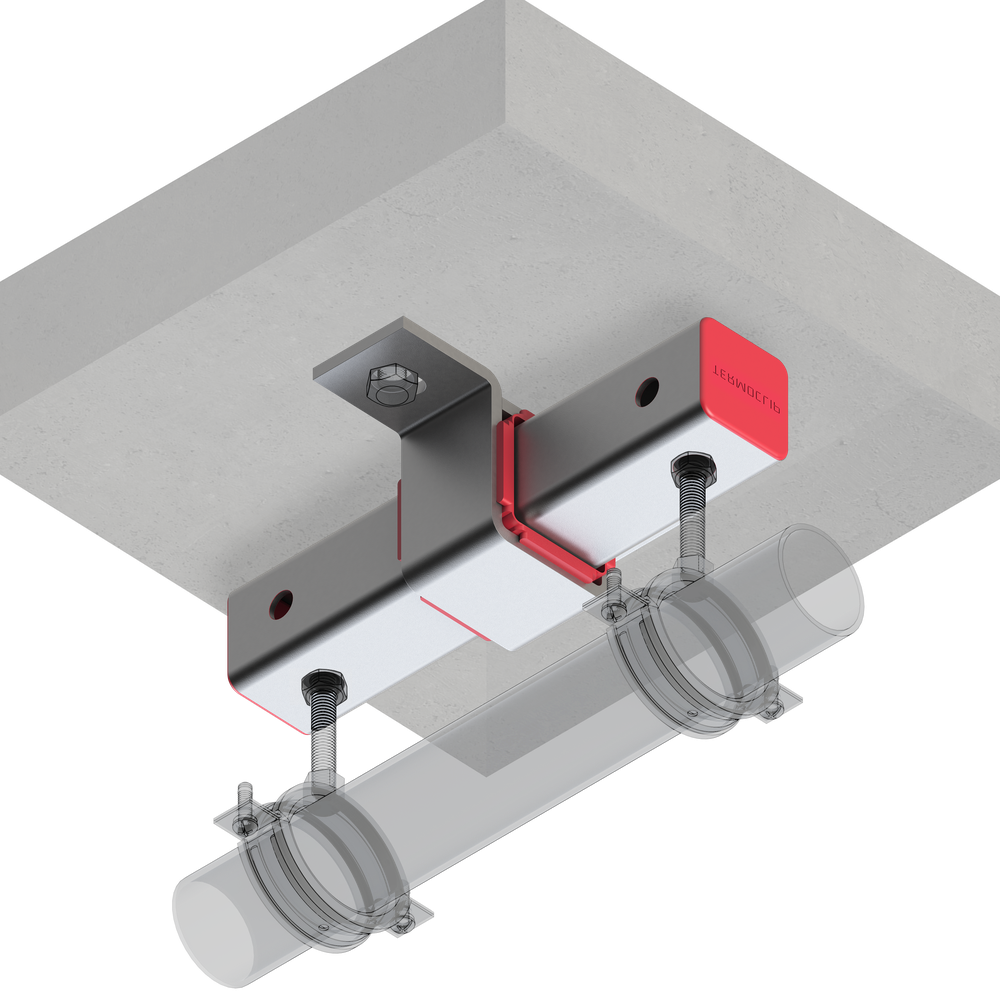

Применение Опора подвижная TSA B50x50 F4 ![Применение Опора подвижная TSA B50x50 F4]()
Применение Опора подвижная TSA B50x50 F4 ![Применение Опора подвижная TSA B50x50 F4]()
Применение Опора подвижная TSA B50x50 F4 ![Применение Опора подвижная TSA B50x50 F4]()
Применение Опора подвижная TSA B50x50 F4 ![Применение Опора подвижная TSA B50x50 F4]()
Применение Опора подвижная TSA B50x50 F4 ![Применение Опора подвижная TSA B50x50 F4]()
Применение Опора подвижная TSA B50x50 F4 ![Применение Опора подвижная TSA B50x50 F4]()
Применение Опора подвижная TSA B50x50 F4
Опора подвижная TSA B50x50 F4 (скользящая)
Как заказать?
Отправить запросОтдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Подвижные опоры предназначены для компенсации температурных расширений трубопроводов. Низкий коэффициент скольжения снижает нагрузку на узел от воздействия осевого перемещения, за счет чего происходит снижение металлоемкости узлов крепления. Используется при монтаже для горизонтальных и вертикальных трубопроводов. Применяется как подвижное крепление. Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением. Подвижное крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими подвижными опорами. Подвижная опора воспринимает термическое расширение трубы при фиксации в двух точках. Диапазон скольжения – 134 мм. Максимально рекомендуемая нагрузка 7500 НМатериал:
Материал: СТ235JR (СТ3)
Покрытие: гальваническое покрытие цинком; термодиффузионное цинковое покрытие
Коэффициент трения сцепления: 0,25 - 0,30
Коэффициент трения скольжения: 0,16 - 0,18
Вкладыш: полиамид
Температура эксплуатации: от -40° С до + 100° С
Покрытие: гальваническое покрытие цинком; термодиффузионное цинковое покрытие
Коэффициент трения сцепления: 0,25 - 0,30
Коэффициент трения скольжения: 0,16 - 0,18
Вкладыш: полиамид
Температура эксплуатации: от -40° С до + 100° С
| Длина, мм | Ширина, мм | Высота, мм | Скоба, мм | Артикул | |
| 260 | 50x50 | 76 | 50 | 09414002 | |
| 260 | 50x50 | 76 | 50 | Hdg | 09414101 |
Преимущества Опора подвижная TSA B50x50 F4
- Подвижный ползунок для высоких нагрузок с большим ходом для трубопроводов со значительными удлинениями
- Равномерное распределение нагрузки при монтаже трубопроводов
- Регулируемое по высоте крепление хомутов на шпильке
- Использование двух хомутов обеспечивает надежную фиксацию и предотвращает выскальзывание труб
- Конструкция обладает небольшой высотой, позволяющей устанавливать опору в условиях ограниченного пространства
