Подвес маятниковый TSH N-B. Купить
![Подвес маятниковый TSH N-B]()

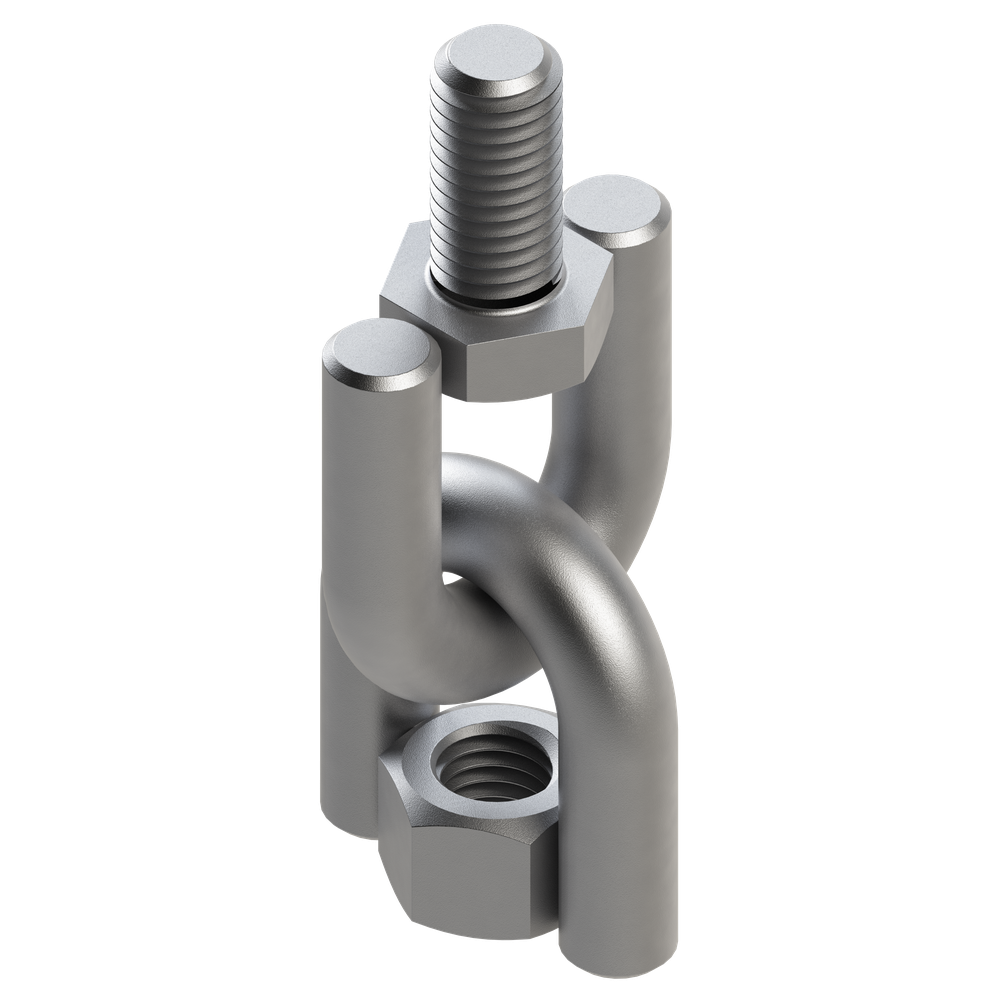

Подвес маятниковый TSH N-B ![Чертеж Подвес маятниковый TSH N-B]()

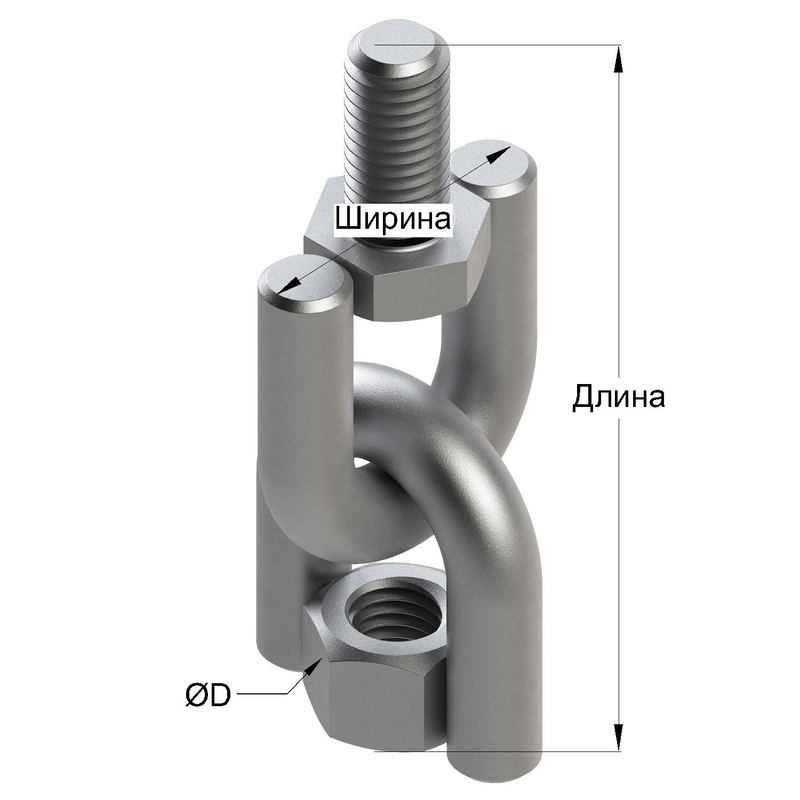

Чертеж Подвес маятниковый TSH N-B ![Применение Подвес маятниковый TSH N-B]()

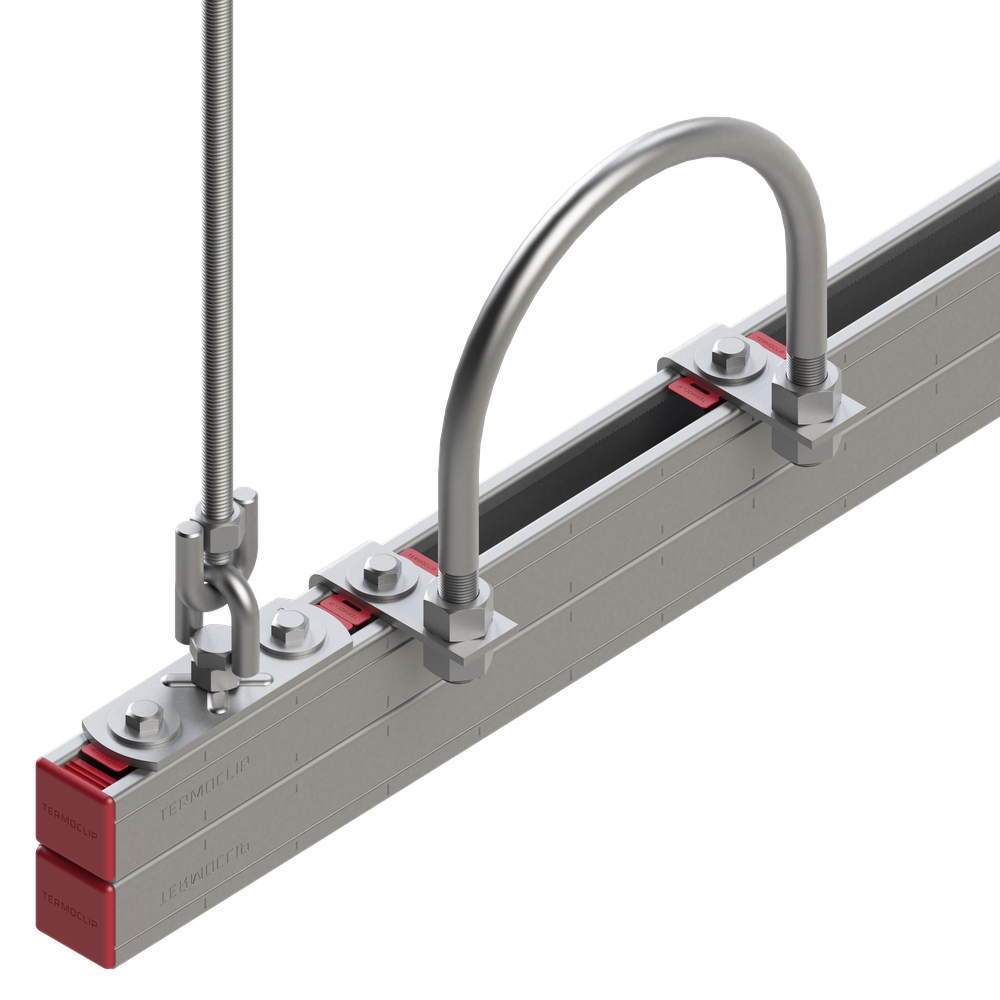

Применение Подвес маятниковый TSH N-B ![Применение Подвес маятниковый TSH N-B]()

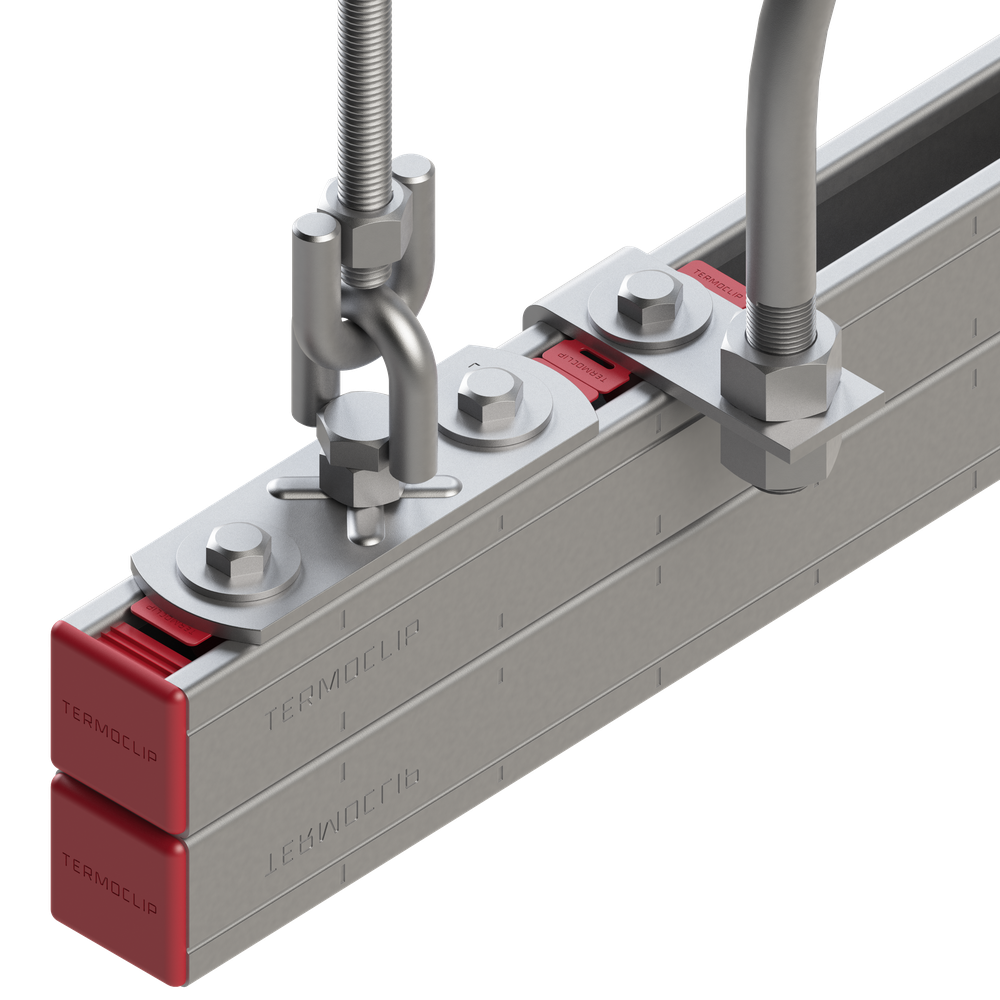

Применение Подвес маятниковый TSH N-B
Подвес маятниковый TSH N-B
Как заказать?
Отправить запросОтдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Изделие используется для горизонтального монтажа трубопроводов различных диаметров на маятниковых креплениях. Применяется совместно с хомутами трубными тип PI и спринклерными тип TS, с профилями тип TSC и другими элементами монтажных системМатериал:
Материал: СТ235JR (СТ3)
Покрытие: гальваническое покрытие цинком, Hdg
Покрытие: гальваническое покрытие цинком, Hdg
| Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Диаметр резьбы внешний, мм | Диаметр резьбы внутренний, мм | Рекомендуемая максимальная нагрузка Frec, кН | Артикул | |
| 97,0 | 35,0 | 9,0 | 0,13 | 10,0 | 10,0 | 4,5 | 09820001 | |
| 97,0 | 35,0 | 9,0 | 0,13 | 10,0 | 10,0 | 4,5 | Hdg | 09821005 |
| 93,0 | 40,6 | 10,8 | 0,20 | 12,0 | 12,0 | 6,5 | 09820002 | |
| 93,0 | 40,6 | 10,8 | 0,20 | 12,0 | 12,0 | 6,5 | Hdg | 09821001 |
Преимущества Подвес маятниковый TSH N-B
- Высокие нагрузки при растяжении;
- Быстрый и удобный монтаж одиночных трубопроводов;
- Гибкий шарнирный подвес допускает отклонение от вертикали под острым углом;
- Небольшая общая высота подвеса с возможностью регулировки;
- Не препятствует осевым и радиальным перемещениям труб от различных воздействий;
- Хорошо подходит при значительных расстояниях до перекрытия;
- Наилучшее решение для крепления трубопроводов без изоляции
