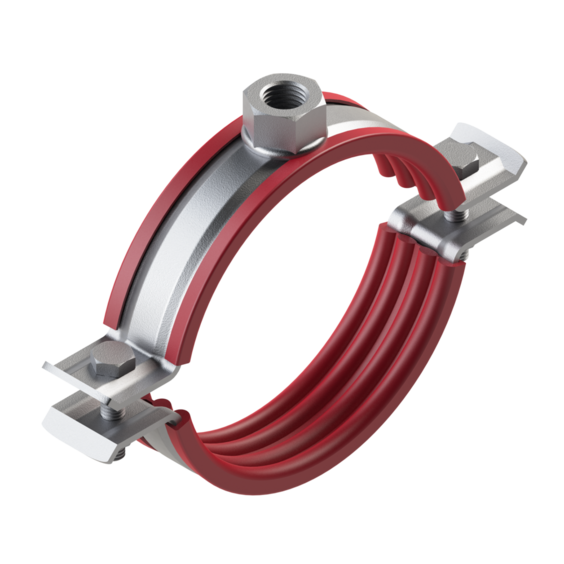

Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала
Назначение:

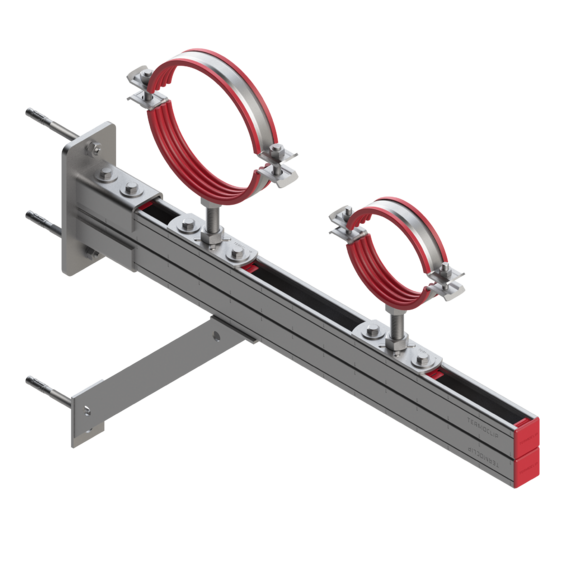

Изделие используется для монтажа промышленных паропроводов, магистральных трубопроводов систем отопления, теплои водоснабжения на тепловых и атомных электростанциях, а также в легкой, тяжелой, пищевой и перерабатывающей промышленности, в фармацевтических производствах и крупных прачечных. Применяется совместно со шпильками резьбовыми тип TTR, с профилями тип TSC, с болтами с шестигранной головкой тип HB, гайками шестигранными тип HN и другими элементами монтажных систем.Материал:
Состав материала: СТ235JR (СТ3),Покрытие: гальваническое покрытие цинком; горячее (термодиффузионное) цинковое покрытие пятого (5) класса.,
Изолирующий материал: EPDM без хлора, устойчив к старению,
Звукоизолирующие свойства: по ТУ 22.19 73-001-394303-59-2019,
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А,
Уменьшение шума: до 16дБ(А),
Температура эксплуатации: от -40С до +200С.

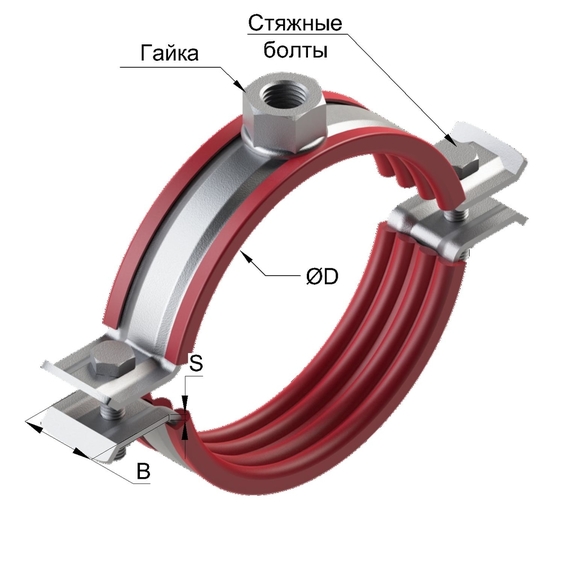

| Типоразмеры | Размер (BxS), мм | Гайка | Стяжные болты | Момент затяжки, Нм | Разрушающая нагрузка, Fразр, кН | Рекомендованная нагрузка, Fрек, кН | Артикул |
| 1/2"(20 23) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405526 |
| 3/4"(25-32) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405527 |
| 1" (33-40) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405501 |
| 1¼'' (40-48) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405528 |
| 1½" (48-54) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405502 |
| 1¾" (54-58) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405529 |
| 2" (59-66) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405503 |
| 2¼'' (67-74) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405504 |
| 2½" (75-81) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405505 |
| 2¾" (82-88) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405506 |
| 3" (88-95) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405507 |
| 3¼'' (95-100) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405508 |
| 3½'' (100-107) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405509 |
| 3¾" (108-112) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405510 |
| 4" (112-119) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405511 |
| 4½'' (120-129) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405512 |
| 4¾" (129-137) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405513 |
| 5" (135-146) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405514 |
| 5" (135-146) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405515 |
| 5½" (149-164) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405516 |
| 5½" (149-164) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405517 |
| 6" (164-172) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405518 |
| 6" (164-172) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405519 |
| 6½" (175-182) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405520 |
| 6½" (175-182) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405521 |
| 7" (194-204) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405522 |
| 7" (194-204) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405523 |
| 8" (217-226) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405524 |
| 9" (242-252) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405525 |
Преимущества Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала
- Возможность применения в агрессивной и сильноагрессивной среде;
- Изолирующий термостойкий полимерный материал выдерживает температуру до +200⁰С; Двухэлементный хомут усилен ребрами жесткости по всей длине;
- Гайка под шпильку приварена по всему периметру сплошным швом;
- Регулировочные затяжные болты имеют класс прочности 8,8;
- Валикообразный профиль изолирующей вставки обеспечивает плотное прилегание хомута по всему периметру трубы и малую площадь передачи вибрации;
- Возможность применения с трубами различных диаметров от 20 мм до 252 мм;
- Момент затяжки от 3 Нм до 20 Нм
