Шпилька TTR DIN 976-1-5.8-6g. Купить

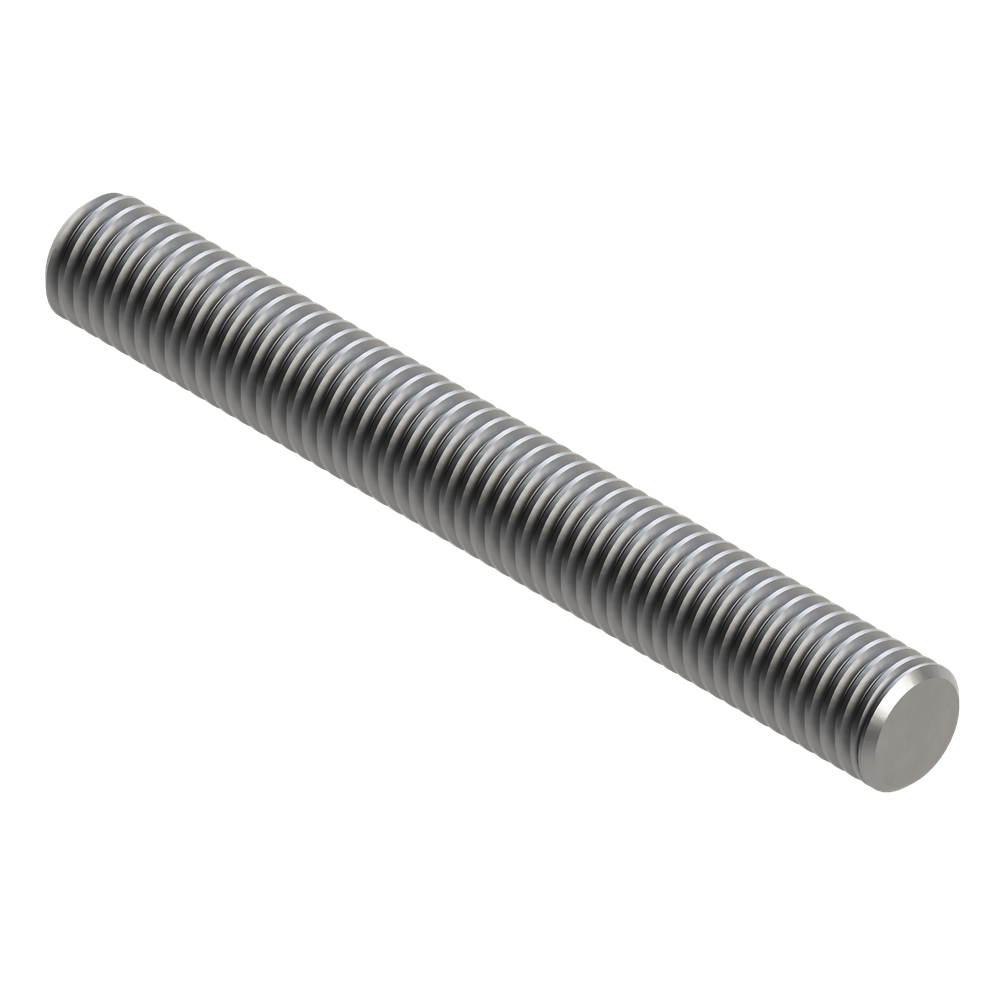

![Шпилька TTR DIN 976-1-5.8-6g]()

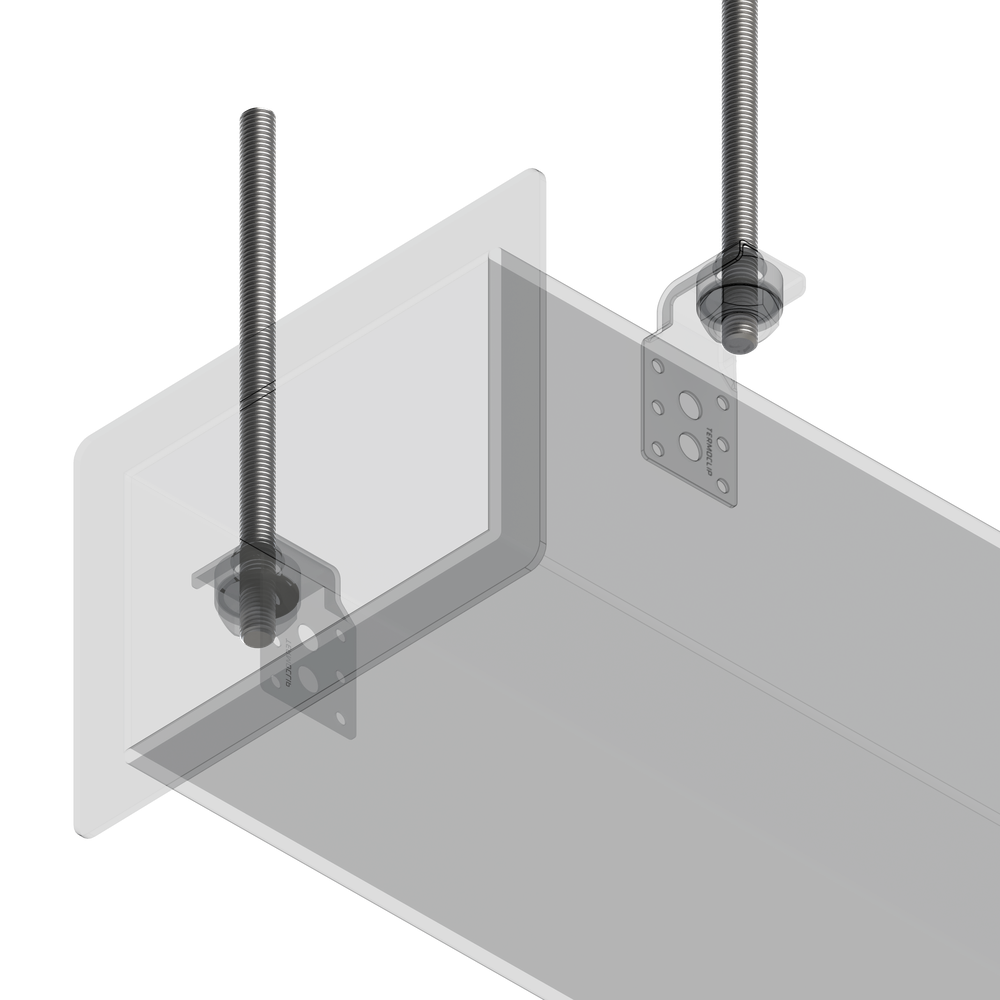

Шпилька TTR DIN 976-1-5.8-6g ![Применение Шпилька TTR DIN 976-1-5.8-6g]()
Применение Шпилька TTR DIN 976-1-5.8-6g
Шпилька TTR DIN 976-1-5.8-6g
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Шпилька широко применяется для крепления различных деталей. При этомв качестве фиксирующего элемента на оба конца шпильки могут накручиваться гайки или один конец шпильки вворачивается непосредственно в тело детали. Используется в промышленности, строительстве для соединения узлов и деталей при помощи гаек и шайб.Материал:
Резьбовая размерная шпилька класса прочности 5,8 и с полем допуска 6g,с метрической резьбой по всей длине стержня. Изготавливается фиксированной длины 1000, 2000, 3000 мм. Тип исполнения А, без фаски, оцинкованная, покрытие 01, толщиной 6 мкм. Изготавливается из стали марки Ст20. DIN 976-1.
| Маркировка, мм | Диаметр, мм | Длина, мм | Артикул | |
| М8 | 8 | 2000 | 09385102 | |
| М10 | 10 | 2000 | 09385103 | |
| М12 | 12 | 2000 | 09385104 | |
| М12 | 12 | 3000 | 09385124 | |
| М16 | 16 | 2000 | 09385105 | |
| М20 | 20 | 2000 | 09385106 | |
| М24 | 24 | 2000 | 09385107 | |
| М8 | 8 | 2000 | Hdg | 09385306 |
| М10 | 10 | 2000 | Hdg | 09385301 |
| М12 | 12 | 2000 | Hdg | 09385302 |
| М16 | 16 | 2000 | Hdg | 09385303 |
| М20 | 20 | 2000 | Hdg | 09385304 |
| М24 | 24 | 2000 | Hdg | 09385305 |
Нагрузки
| Механические и физические свойства | Показатель |
| Предел прочности на растяжение Rm Мпа, не менее | 540 |
| Условный предел текучести при остаточном удлинении 0,0048d для полноразмерного крепежного изделия Rpf Мпа | 400 |
| Класс прочности | 5,8 |
| Относительное удлинение %, не более | 11 |
| Класс точности | 6g |
| Антикоррозионное покрытие, горячее цинкование толщиной, мкм, не менее | 6 |
| Минимальная разрушающая нагрузка Fm. min Н, не менее: | |
| М6 | 10400 |
| М8 | 19000 |
| М10 | 30200 |
| М12 | 43800 |
| М16 | 81600 |
Монтаж Шпилька TTR DIN 976-1-5.8-6g
- Шпилька предназначается для потолочного крепления вентиляционных систем, воздуховодов, систем спринклерного пожаротушения при увеличенном дистанционном монтаже от несущих оснований.
- Допускает наращивание крепежа при помощи соединительных гаек, переходных втулок с метрической резьбой, шарнирных скоб и других элементов оснастки.
- Применятся в качестве соединительного элемента в конструкции серийных подвесов, соответствующих требованиям ГОСТ по характеристикам для решения задач раскрепления технологических трубопроводов.
- Крепление опорных поперечных балок и вентиляционных коробов при использовании в качестве несущих монтажного профиля или конструкции на основе монтажного профиля.
- Крепление контактных рельсов, опорных балок и токопроводящих шин при проведении электромонтажных работ с учетом применения изоляции крепежа по отношению к токоведущим частям.
- Применение шайб увеличенного диаметра или седельных шайб в сочетаниис шестигранной гайкой позволяют надежно зафиксировать шпильку в профиле или консоли при сквозном монтаже.
Преимущества Шпилька TTR DIN 976-1-5.8-6g
- Рациональное крепление участков и трасс трубопроводов, вентиляционных каналов и воздуховодов в комплексе с хомутами и элементами крепления воздуховодов, спринклерных систем.
- Надежное крепление с возможностью регулирования по высоте в широком диапазоне.
- Более высокие механические характеристики.
- Возможность использования в качестве метизного крепежа с подходящимивиброизоляционными элементами для всех монтажных профилей.
- Многовариантность применения при решении задач раскрепления с учетомсовместного использования с различными элементами монтажных систем.
- Резьбовая шпилька обеспечивает отдельное выравнивание каждой точкикрепления трубопроводов при групповом монтаже линий трубопроводов.
