Шпилька TTR DIN 976-1-5.8-6g. Купить

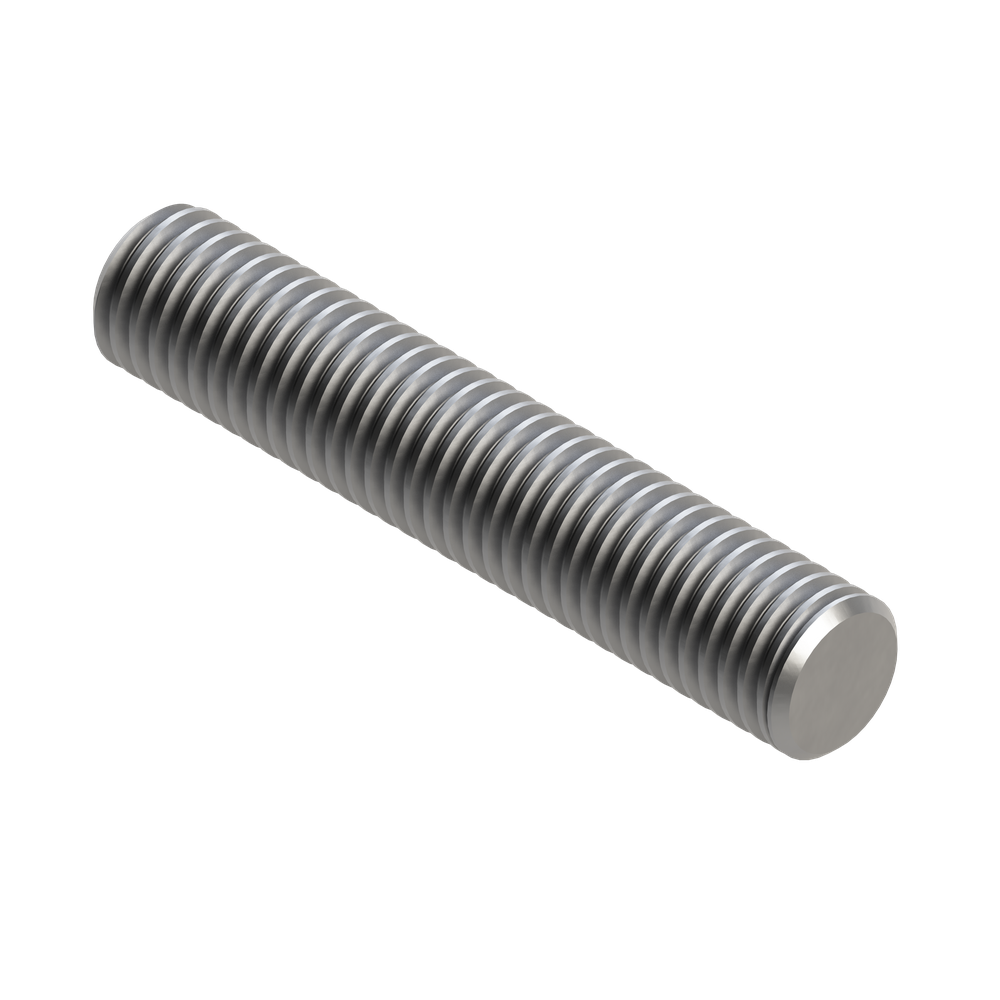

![Шпилька TTR DIN 976-1-5.8-6g]()
Шпилька TTR DIN 976-1-5.8-6g ![Применение Шпилька TTR DIN 976-1-5.8-6g]()

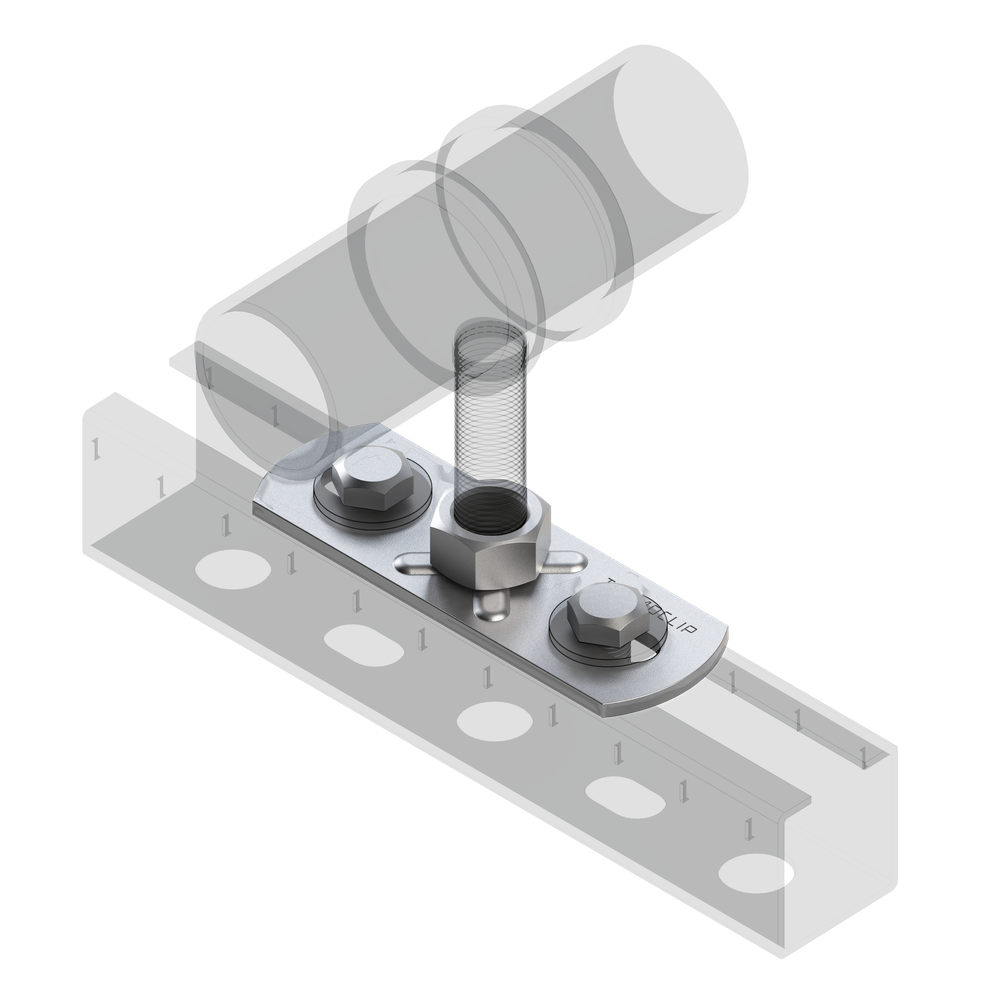

Применение Шпилька TTR DIN 976-1-5.8-6g
Шпилька TTR DIN 976-1-5.8-6g
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Шпилька широко применяется для крепления различных деталей. При этомв качестве фиксирующего элемента на оба конца шпильки могут накручиваться гайки. Либо один конец шпильки вворачивается непосредственно в тело детали. Используется в промышленности, строительстве для соединения узлови деталей при помощи гаек и шайб.Рекомендуется для применения в химических анкерах.Материал:
Резьбовая размерная шпилька фиксированной длины от 25 до 200 мм, класса прочности 5,8 и с полем допуска 6g, с метрической резьбой по всей длине стержня. Тип исполнения А, без фаски, оцинкованная, покрытие 01, толщиной 6 мкм. Изготавливается из стали марки Ст20. DIN 976-1.
| Маркировка, мм | Диаметр, мм | Длина, мм | Артикул |
| М8 | 8 | 40 | 09386103 |
| М8 | 8 | 60 | 09386105 |
| М8 | 8 | 80 | 09386107 |
| М10 | 10 | 40 | 09386203 |
| М10 | 10 | 60 | 09386205 |
| М10 | 10 | 80 | 09386207 |
| М10 | 10 | 100 | 09386209 |
| М12 | 12 | 40 | 09386303 |
| М12 | 12 | 60 | 09386305 |
| М12 | 12 | 80 | 09386307 |
Нагрузки
| Механические и физические свойства | Показатель |
| Предел прочности на растяжение Rm Мпа, не менее | 540 |
| Условный предел текучести при остаточном удлинении 0,0048d для полноразмерного крепежного изделия Rpf Мпа | 400 |
| Класс прочности | 5,8 |
| Относительное удлинение %, не более | 11 |
| Класс точности | 6g |
| Антикоррозионное покрытие, горячее цинкование толщиной, мкм, не менее | 6 |
| Минимальная разрушающая нагрузка Fm. min Н, не менее: | |
| М6 | 10400 |
| М8 | 19000 |
| М10 | 30200 |
| М12 | 43800 |
| М16 | 81600 |
Монтаж Шпилька TTR DIN 976-1-5.8-6g
- Применяется в качестве соединительного элемента в сборке молотообразных болтов, применяется в качестве резьбового соединителя в паре с фигурной гайкой.
- Размерный ряд позволяет применять мерные шпильки в соединениях, где нет необходимости производить обрезку шпильки по месту соединения.
- Применяется в качестве соединителя вместе с гайками быстрого монтажаи профильными гайками для удобства производства монтажа и в случае замены болтовых соединений.
- Возможно применение в соединениях хомутов с несущим профилем, консолями, где мерная шпилька может выступать в качестве опоры при соответствующей заданной нагрузке.
- Мерные шпильки могут использоваться в качестве соединителя в комбинации с химическими и механическими анкерами (гильзами) забивного типа.
Преимущества Шпилька TTR DIN 976-1-5.8-6g
- Рациональное крепление участков и трасс трубопроводов, вентиляционных каналов и воздуховодов в комплексе с хомутами и элементами крепления воздуховодов, спринклерных систем, когда нет необходимости применения длинных шпилек.
- Надежное крепление с возможностью регулировки по высоте.
- Высокие механические характеристики.
- Возможность использования в качестве метизного крепежа с подходящимивиброизоляционными элементами для всех монтажных профилей.
- Многовариантность применения при решении задач раскрепления с учетомсовместного использования с различными элементами монтажных систем.
