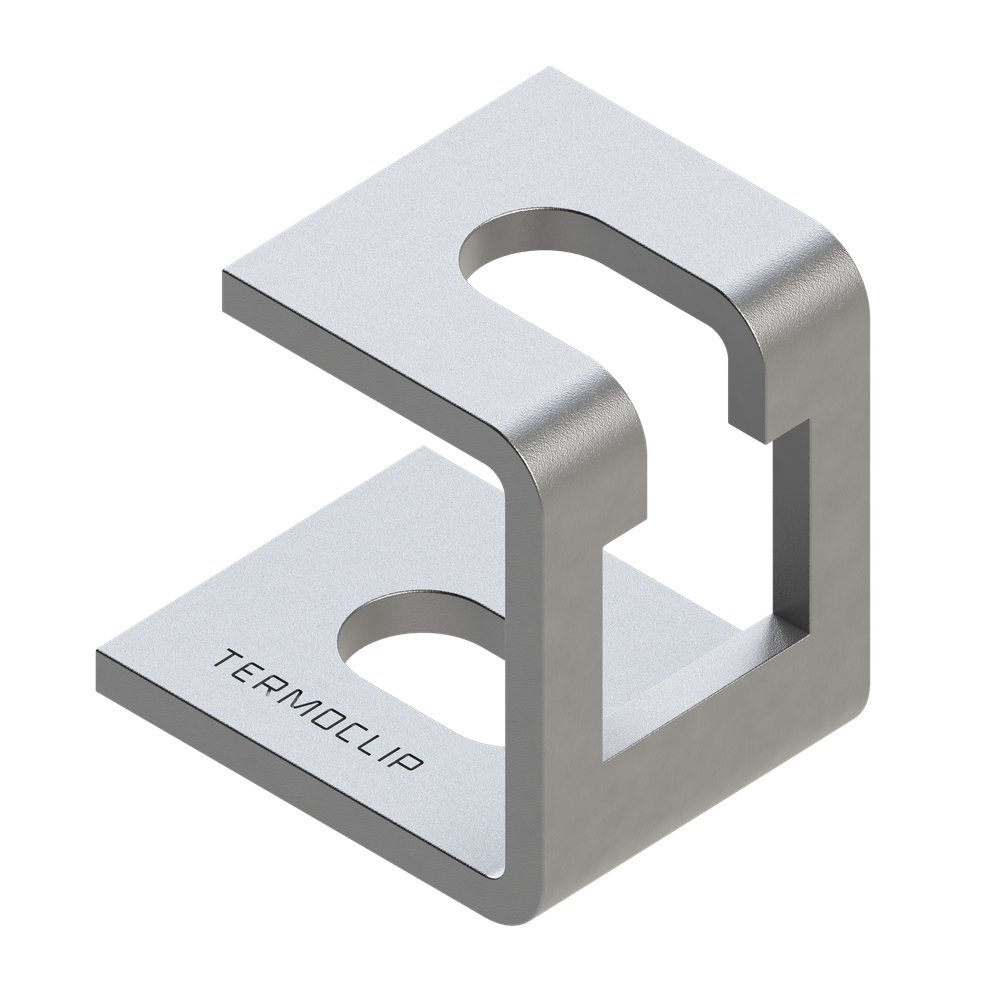

Скоба TB TR 90° 4F2

Добавьте изделие в Заказ,
затем отправьте Заявку.

Подвесная скоба служит для регулировки высоты трубопроводов и конструктивных элементов любого типа.

Сталь, гальваническое покрытие цинком.

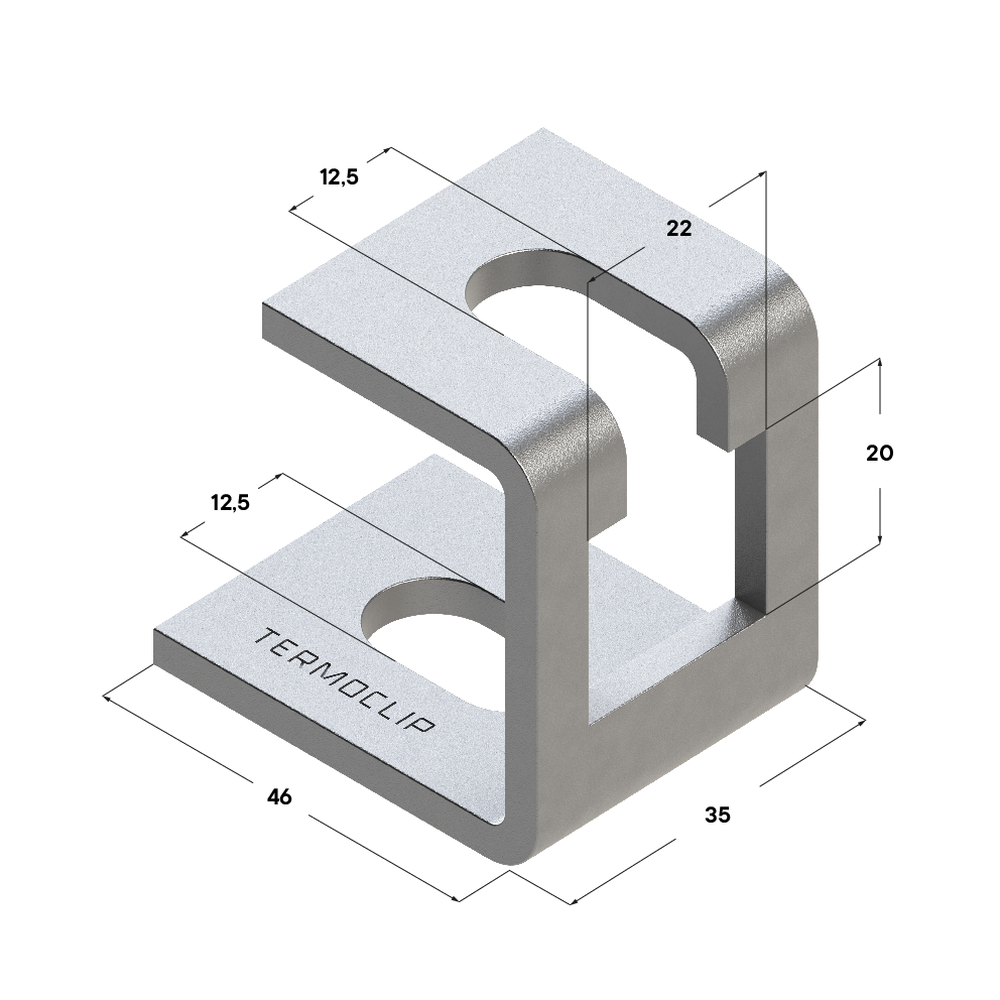

Длина, мм	Ширина, мм	Толщина металла, мм	Вес, кг	Артикул
46	35	4,0	0,09	09134001

Нагрузки

Наименование	Максимальная растягивающая нагрузка F_rec,кН
Скоба 45° 4F2	1,77
Скоба 90° 4F2	1,21
Скоба шарнирная 4F2	1,77

Наименование	Профиль	Двойное крепление М8 Макс. нагрузка F_rec,кН	Двойное крепление М10 Макс. нагрузка F_rec,кН	Крутящий момент,Нм
Скоба соединительная 28x30 4F5	28х30	1,0	-	12
Скоба соединительная 41x41 6F3; 6F5	38х40	-	1,5	15
Скоба соединительная 41x21 4F5	41х21	-	1,5	15
Скоба соединительная 41x41 6F3; 6F5	41х41	-	2,0	25
Скоба соединительная 41x62 6F3; 6F5	41х62	-	4,0	20

Монтаж Скоба TB TR 90° 4F2

Соединение — без сварки.
Конструктивные элементы обеспечивают возможность сборки, безопасных,многофункциональных и сложных пространственных конструкций воздуховодов, монтажных систем.

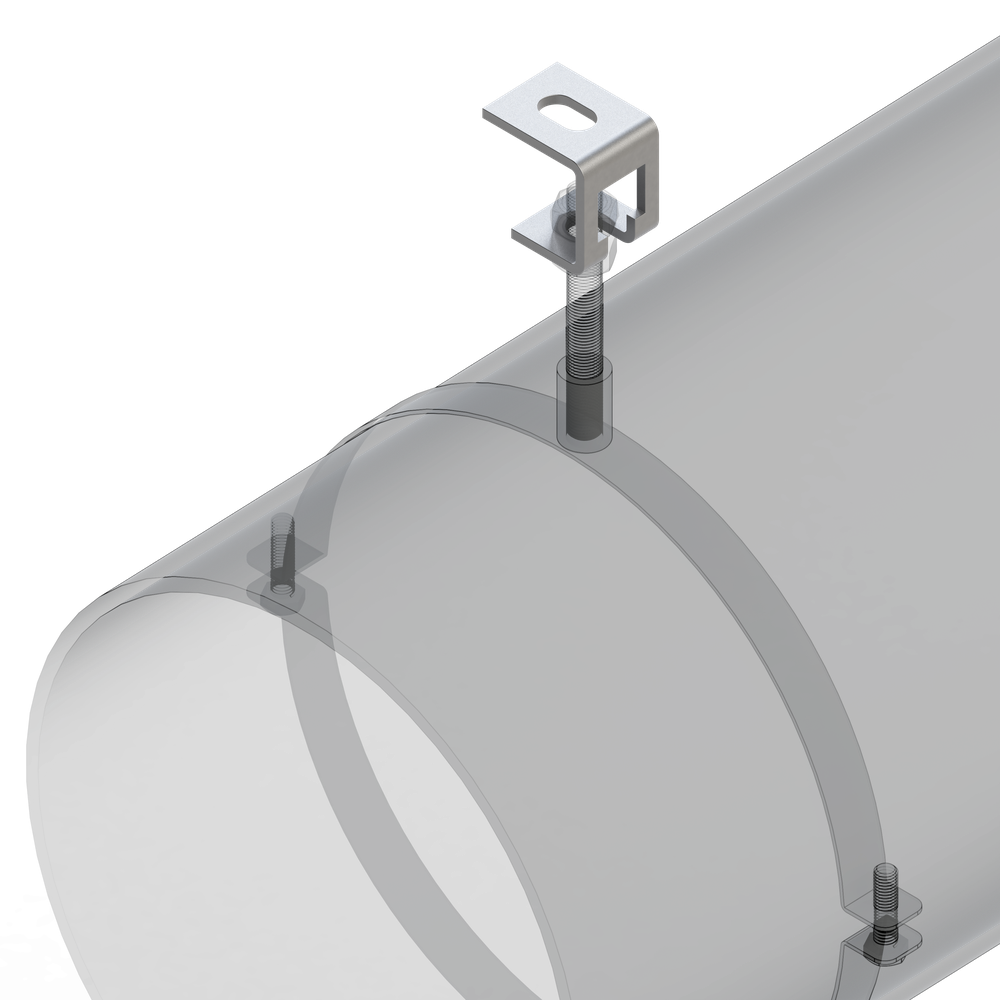

Подвесная скоба предназначена для регулировки высоты трубопроводови конструктивных элементов любого типа, под углом 90°, монтируется с резьбовыми шпильками.
Возможность регулировки высоты после установки до 30 мм.
Технологические прорези в скобе обеспечивают быстрый монтаж.
Снижение трудозатрат при монтаже.

Преимущества Скоба TB TR 90° 4F2

С помощью подвесной скобы можно точно выравнивать элементы конструкции и компенсировать допуски.
Подвесная скоба подходит для стержней с резьбой М8, М10, М12. В случае применения стержней с резьбой М8 необходимо использовать подкладную шайбу.
Возможность регулировки высоты до 30 мм в любой момент.
Две прорези для удобства установки.
Возможность регулировки после установки.

Добавьте изделие в Заказ,
затем отправьте Заявку.

Скобы подвесные Termoclip
