Скоба поворотная TPB 5F2. Купить

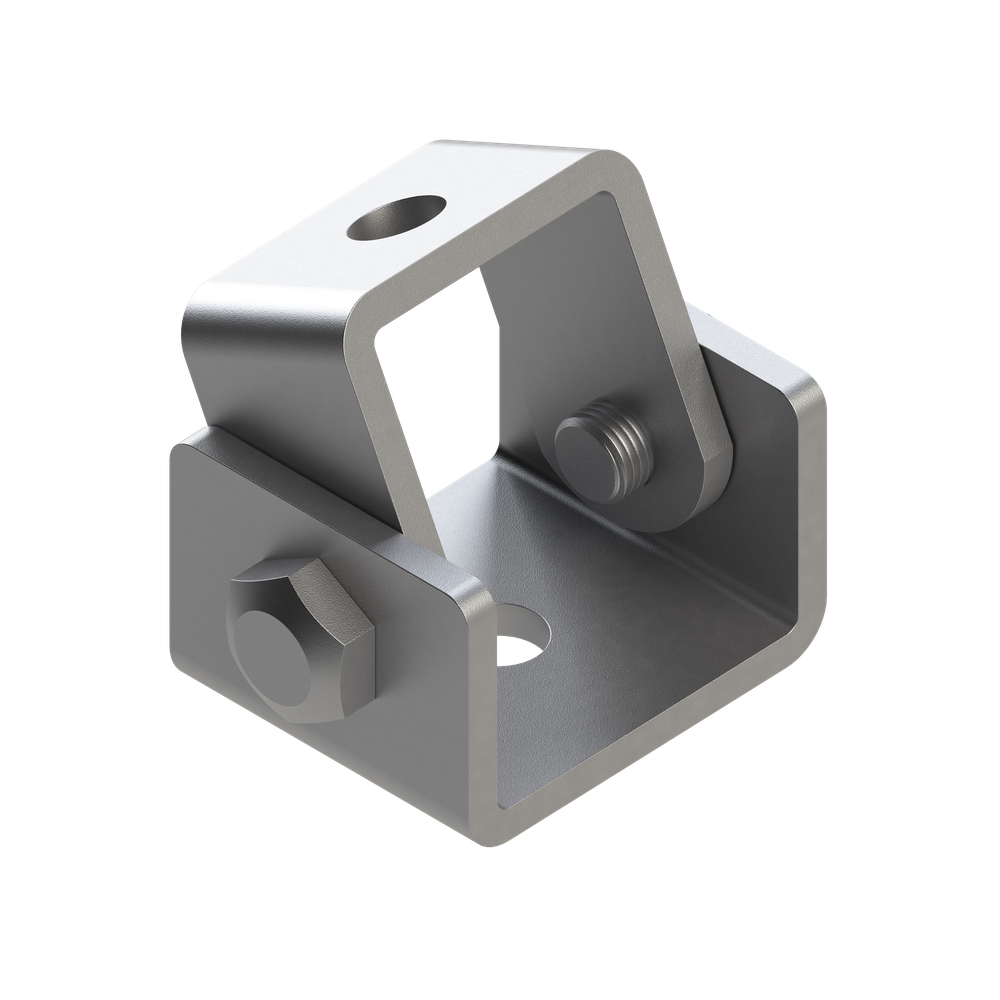

![Скоба поворотная TPB 5F2]()

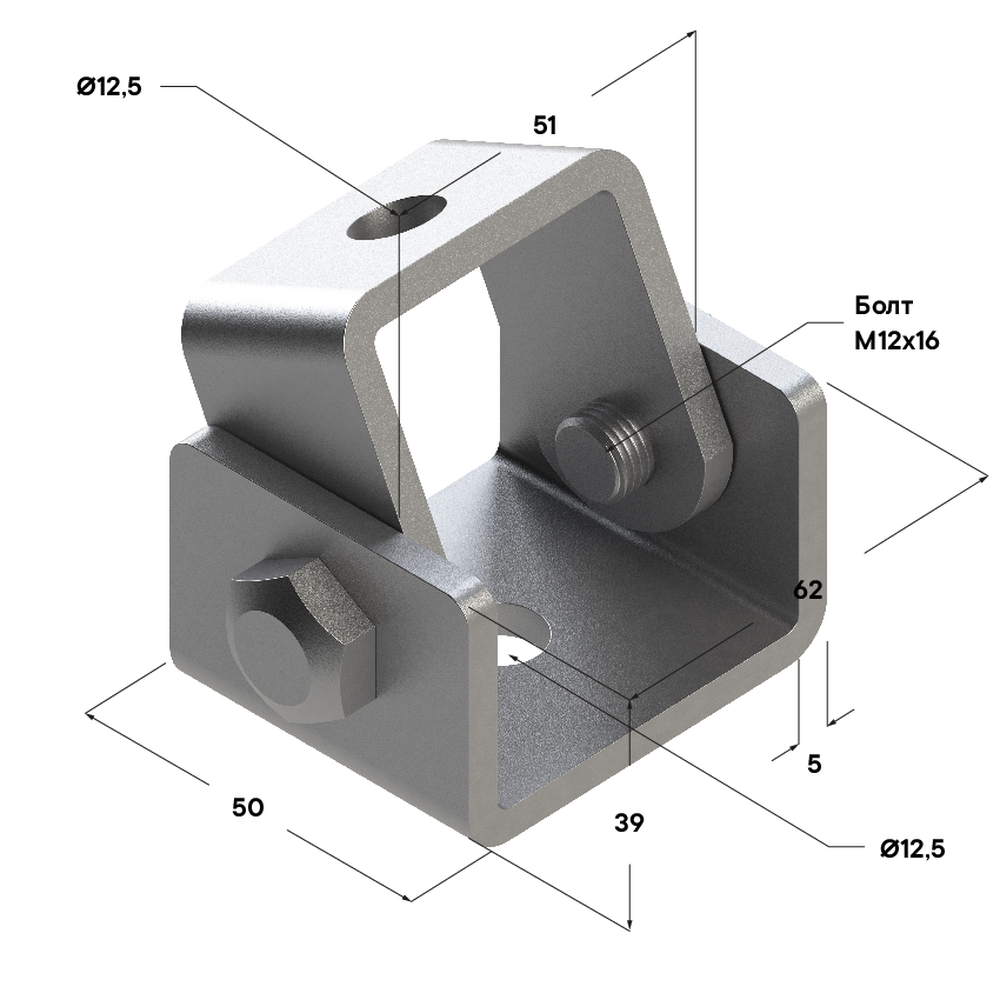

Скоба поворотная TPB 5F2 ![Чертеж Скоба поворотная TPB 5F2]()

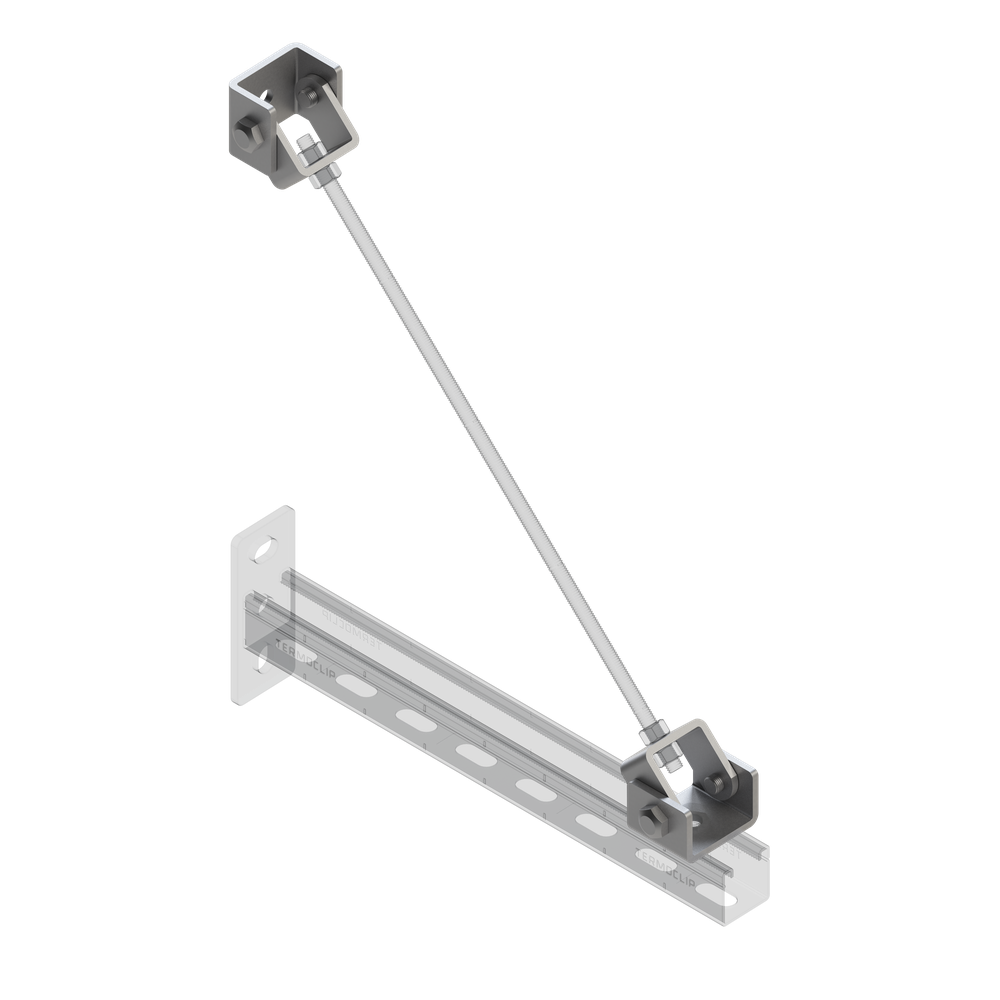

Чертеж Скоба поворотная TPB 5F2 ![Применение Скоба поворотная TPB 5F2]()
Применение Скоба поворотная TPB 5F2
Скоба поворотная TPB 5F2
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Монтажная шарнирная скоба применяется как промежуточный соединитель для вертикального монтажа инженерных систем. Применяется для создания модулей, подвесов и для раскрепления линий трубопроводов и воздуховодов.Материал:
Сталь, гальваническое покрытие цинком.
| Скоба внешняя, мм | Скоба внутренняя, мм | Толщина металла, мм | Вес, кг | Артикул | |
| 39x62 | 52x52 | 5,0 | 0,45 | 09135002 | |
| 39x62 | 52x52 | 5,0 | 0,45 | Hdg | 09135101 |

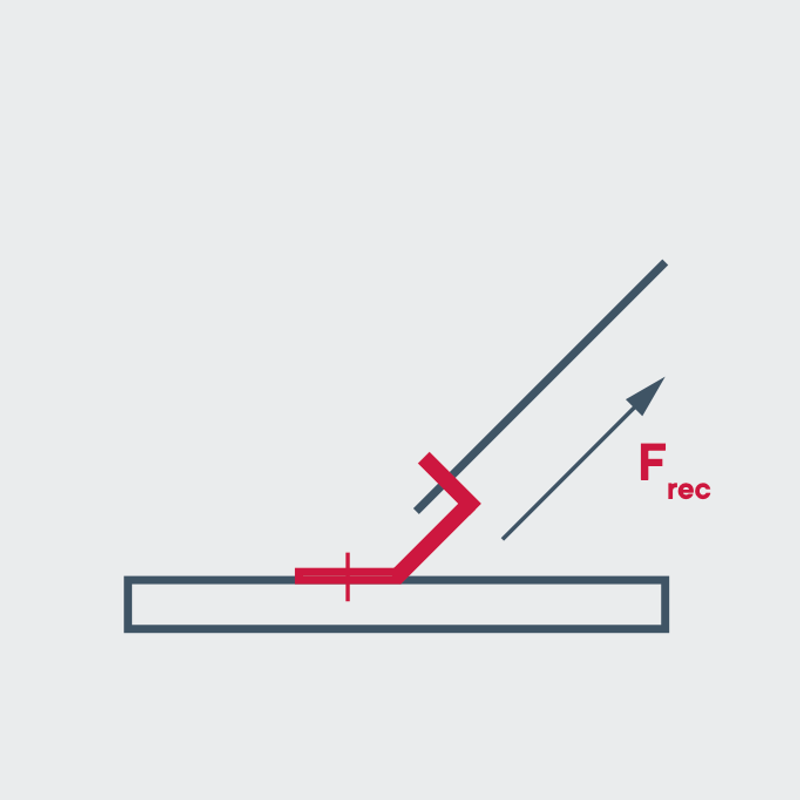

Нагрузки
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
| Скоба 45° 4F2 | 1,77 |
| Скоба 90° 4F2 | 1,21 |
| Скоба шарнирная 4F2 | 1,77 |
| Наименование | Профиль | Двойное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| Скоба соединительная 28x30 4F5 | 28х30 | 1,0 | - | 12 |
| Скоба соединительная 41x41 6F3; 6F5 | 38х40 | - | 1,5 | 15 |
| Скоба соединительная 41x21 4F5 | 41х21 | - | 1,5 | 15 |
| Скоба соединительная 41x41 6F3; 6F5 | 41х41 | - | 2,0 | 25 |
| Скоба соединительная 41x62 6F3; 6F5 | 41х62 | - | 4,0 | 20 |
Монтаж Скоба поворотная TPB 5F2
- Применяется в качестве компенсирующей конструкции для вентиляционных каналов, воздуховодов, кабельных лотков и трубопроводных коммуникаций инженерных сетей.
- Раскрепление технологических трубопроводов.
- Конструктивная форма шарнирной скобы обеспечивает точную и удобнуюрегулировку по высоте.
- Возможность сборки и регулировки с двух сторон.
Преимущества Скоба поворотная TPB 5F2
- Быстрое и рациональное крепление участков и трасс трубопроводов, вентиляционных каналов и воздуховодов в качестве элемента в конструкции подвесов.
- Достаточно большой диапазон отклонений от 0° до 45° для самых различных монтажных ситуаций, при 45° предел нагрузки составляет до 5 000 Н.
- Построение конструкций с правильными статическими параметрами с помощью разнообразных соединительных деталей.
- Возможность использования с подходящими виброизоляционными элементами.
