Скоба соединительная TCC SC 41х82 4F3. Купить

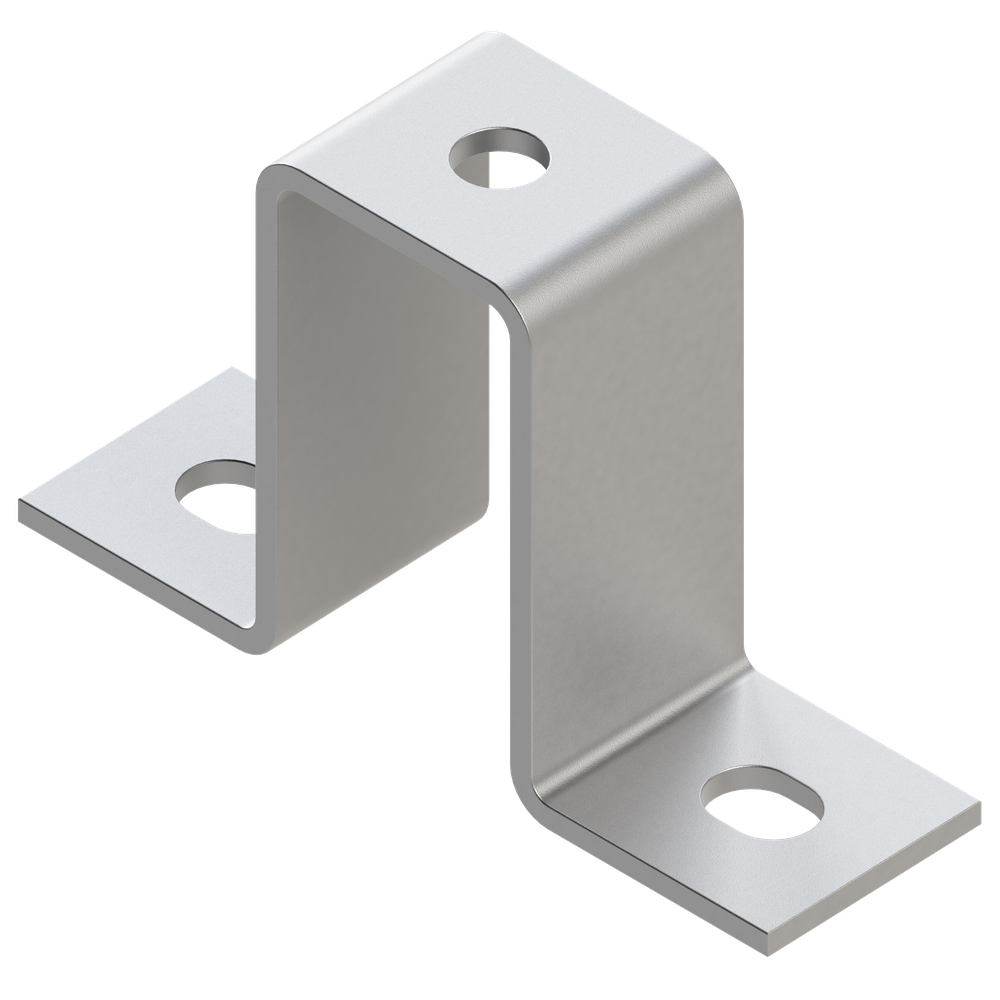

![Скоба соединительная TCC SC 41х82 4F3]()
Скоба соединительная TCC SC 41х82 4F3 ![Чертеж Скоба соединительная TCC SC 41х82 4F3]()

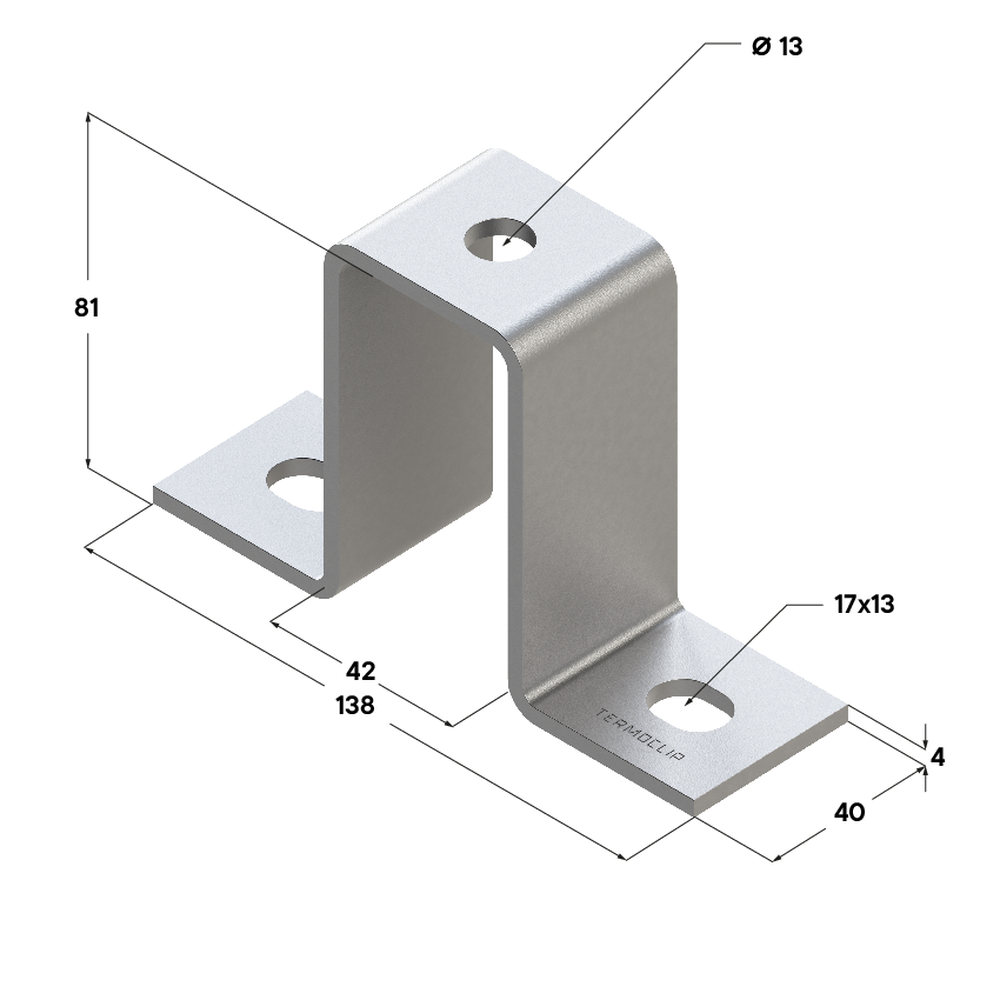

Чертеж Скоба соединительная TCC SC 41х82 4F3 ![Применение Скоба соединительная TCC SC 41х82 4F3]()

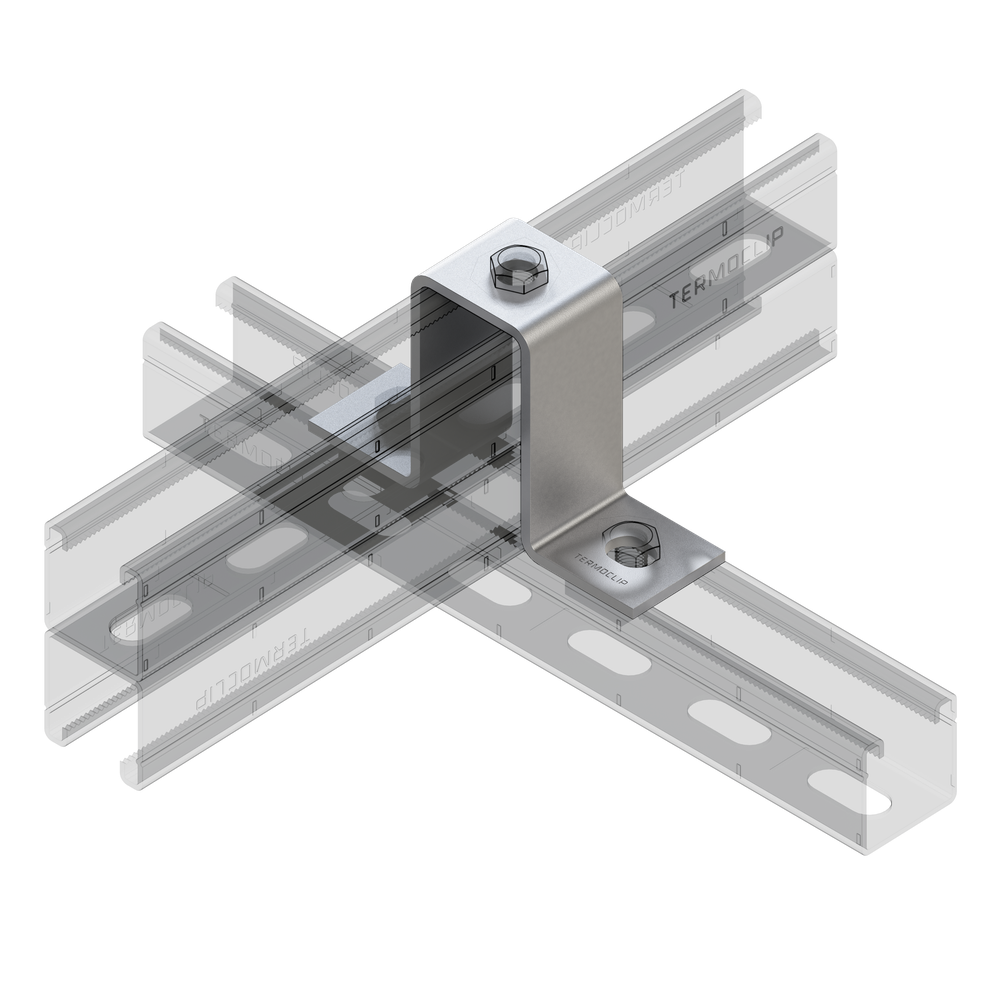

Применение Скоба соединительная TCC SC 41х82 4F3
Скоба соединительная TCC SC 41х82 4F3
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Cоединительный элемент для монтажа рам, стеллажей, каркасов для легкихи средних систем. Обеспечивает устойчивое поперечное (крестовое) соединение профилей. Наиболее эффективно использования скобы, как соединителя для создания пространственных силовых, опорных каркасов и решеток. Возможность реализации крепления профиля к бетонному основанию.Материал:
Сталь, гальваническое покрытие цинком.
| Длина/ширина, мм | Размер седла, мм | Толщина металла, мм | Вес, кг | Артикул | |
| 135x40 | 42x81 | 4,0 | 0,28 | 09380004 | |
| 135x40 | 42x81 | 4,0 | 0,28 | Hdg | 09380104 |
Нагрузки
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
| Скоба 45° 4F2 | 1,77 |
| Скоба 90° 4F2 | 1,21 |
| Скоба шарнирная 4F2 | 1,77 |
| Наименование | Профиль | Двойное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| Скоба соединительная 28x30 4F5 | 28х30 | 1,0 | - | 12 |
| Скоба соединительная 41x41 6F3; 6F5 | 38х40 | - | 1,5 | 15 |
| Скоба соединительная 41x21 4F5 | 41х21 | - | 1,5 | 15 |
| Скоба соединительная 41x41 6F3; 6F5 | 41х41 | - | 2,0 | 25 |
| Скоба соединительная 41x62 6F3; 6F5 | 41х62 | - | 4,0 | 20 |
Монтаж Скоба соединительная TCC SC 41х82 4F3
- Для крестового соединения между собой профилей 41/21.
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможностьсборки, безопасных, многофункциональных и сложных пространственныхконструкций.
- Форма отверстий обеспечивает точную и удобную регулировку в 4-х направлениях, с возможностью поперечного и крестового соединения профилей.
- Снижение трудозатрат при монтаже.
Преимущества Скоба соединительная TCC SC 41х82 4F3
- Удобные для монтажа соединительные элементы для сооружения конструкций из профилей с правильными статическими параметрами;
- Более высокая гибкость в сооружении профильных конструкций;
- Наличие нескольких отверстий в скобе позволяет выверять канавку профиляв 4-х направлениях;
- Для стабильного, без кручения, крепления к строительной конструкции;
- Соединитель с зафиксированной монтажной гайкой воспринимает нагрузкина срез и растяжение;
- Универсальность: всего несколько элементов для решения всех задач.
