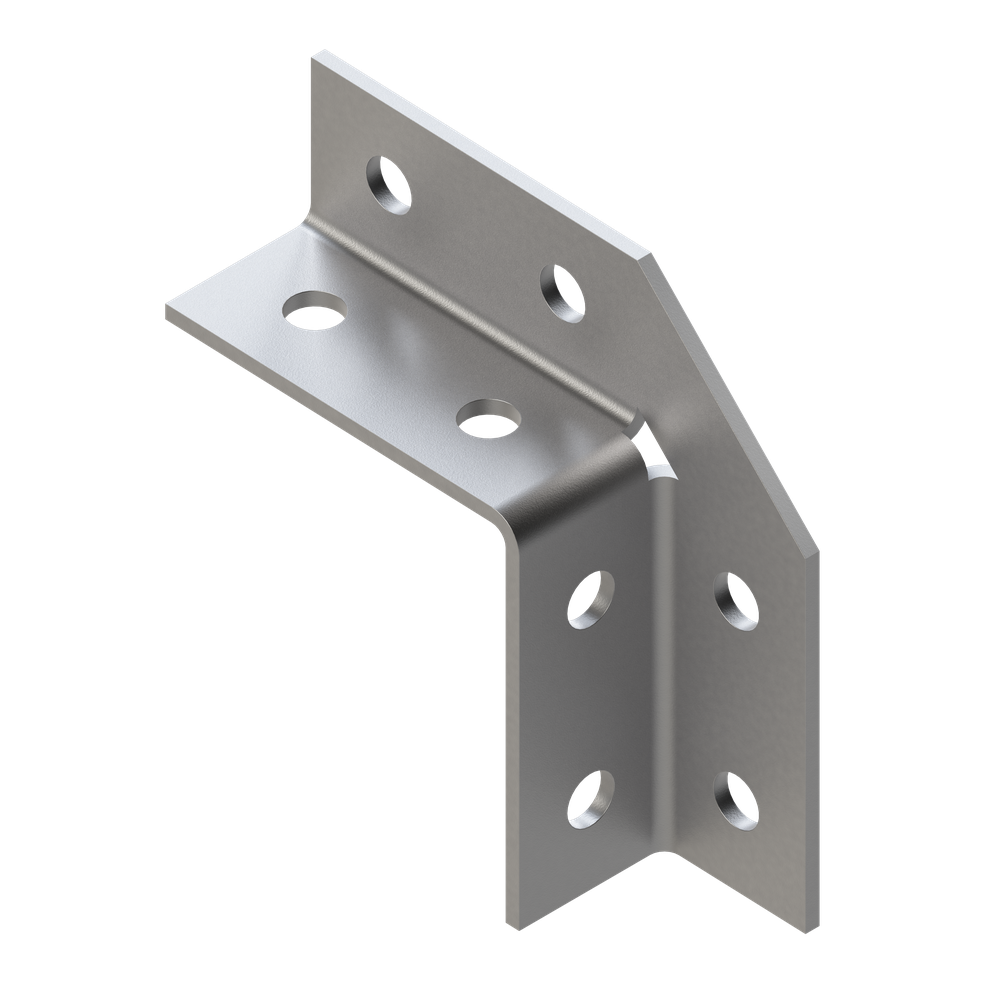

Угол универсальный ТAU 90° 38-41 4F8

Как заказать?

Отдел продаж:

Назначение:

Прочный универсальный угол предназначен для соединений элементов конструкций траверс, рамных и стеллажных систем. Угол обеспечивает усиление несущих конструкций для средних и тяжелых систем.

Материал:

Сталь, гальваническое покрытие цинком.

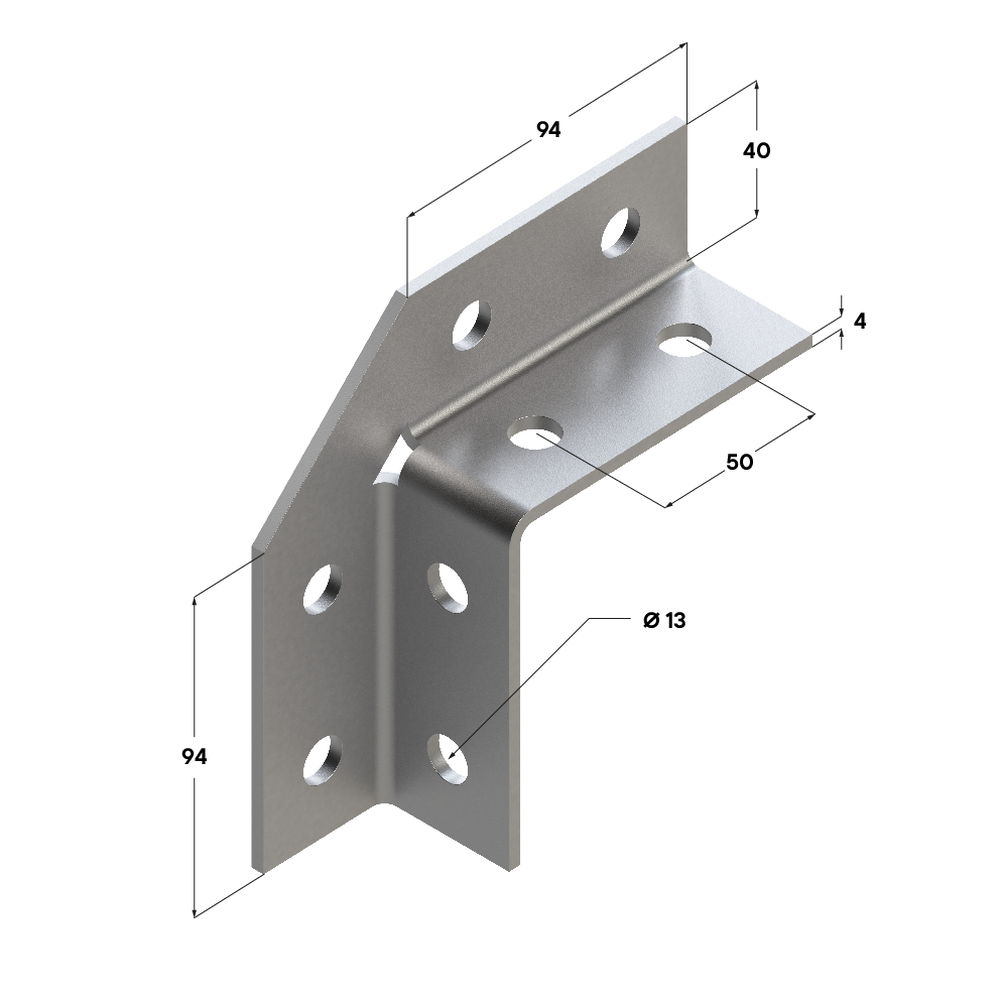

Длина, мм	Ширина, мм	Толщина металла, мм	Вес, кг		Артикул
94x94	40x40	4,0	0,49		09253001
94x94	40x40	4,0	0,49	Hdg	09253007

Нагрузки

Профиль	Одинарное крепление М8 Макс. нагрузка F_rec,кН	Двойное крепление М8 Макс. нагрузка F_rec,кН	Крутящий момент,Нм
28х18	0,8	1,5	12
28х30	0,8	1,5	12

Профиль	Одинарное крепление М10 Макс. нагрузка F_rec,кН	Двойное крепление М10 Макс. нагрузка F_rec,кН	Крутящий момент,Нм
38х40	0,8	1,5	15
41х21	0,8	1,5	15
41х41	1,0	2,0	20
41х62	2,0	4,0	25

Наименование	Длина L,мм	Макс. нагрузка F_reс,кН	Крутящий момент,Нм
Угол усиленный 38-41 100х100 4F4	80	4,0	20
Угол усиленный 38-41 200х200 4F10	180	1,8	20
Угол усиленный 38-41 207х160 4F6	150	1,8	20

Преимущества Угол универсальный ТAU 90° 38-41 4F8

Усиление и повышение несущей способности плоских и объемных конструкций на основе профиля.
При свинчивании двух углов обеспечиваются более высокие параметры прочности соеденительного узла.
Для любого расположения раскрытия профилей с возможностью позиционирования канавки для дальнейшего использования структурного монтажа,где существует необходимость и требования к позиционированию канавки профиля.
Универсальный конструкционный элемент для горизонтального и вертикального выравнивания.

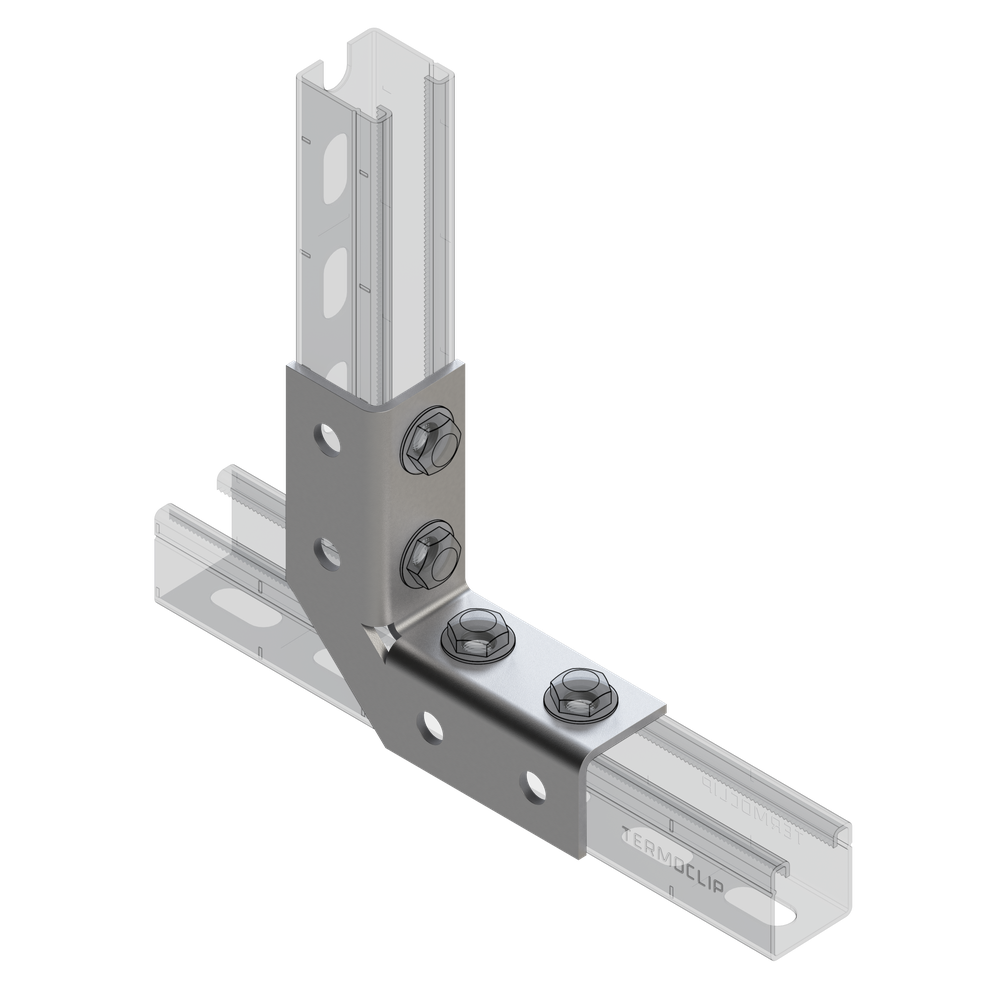

В сочетании с монтажным профилем универсальный уголок обеспечивает высокую несущую способность и надежность конструктивных решений.
