Угол усиленный ТAH 207х160 38-41 4F6. Купить

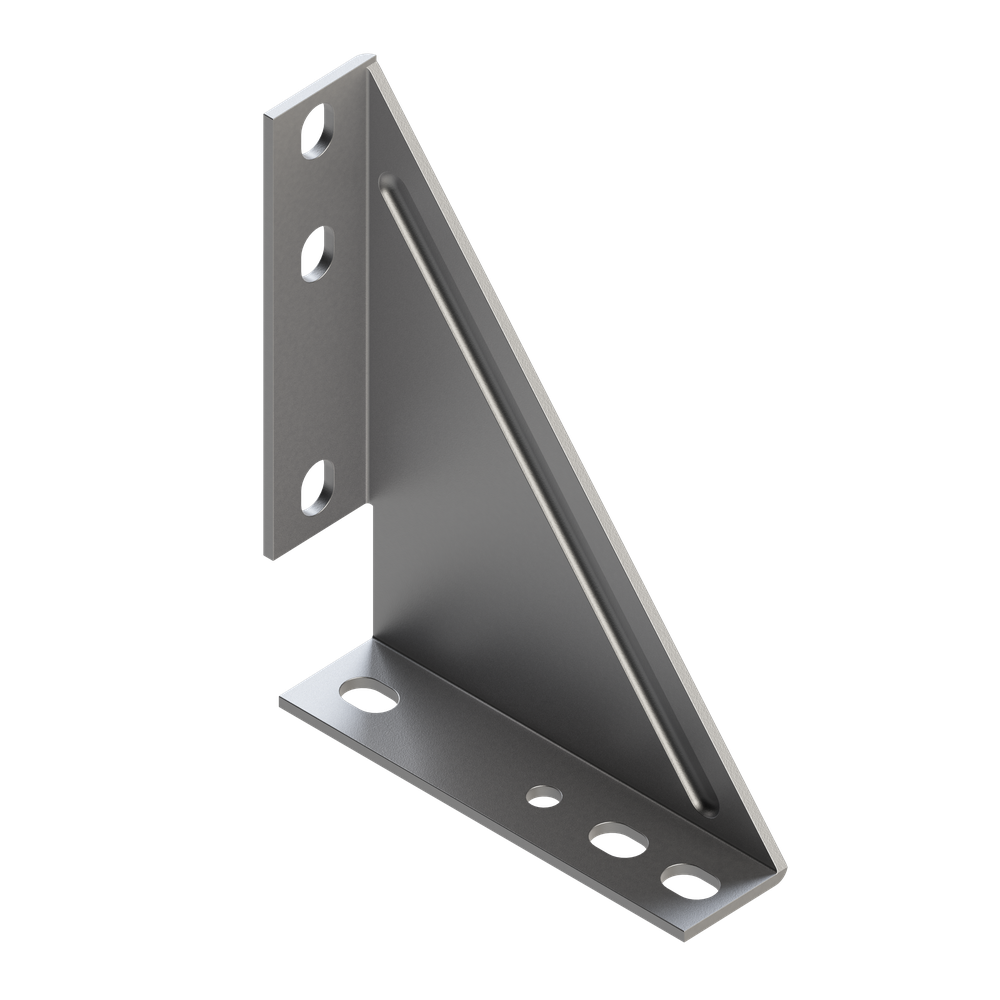

![Угол усиленный ТAH 207х160 38-41 4F6]()
Угол усиленный ТAH 207х160 38-41 4F6 ![Чертеж Угол усиленный ТAH 207х160 38-41 4F6]()

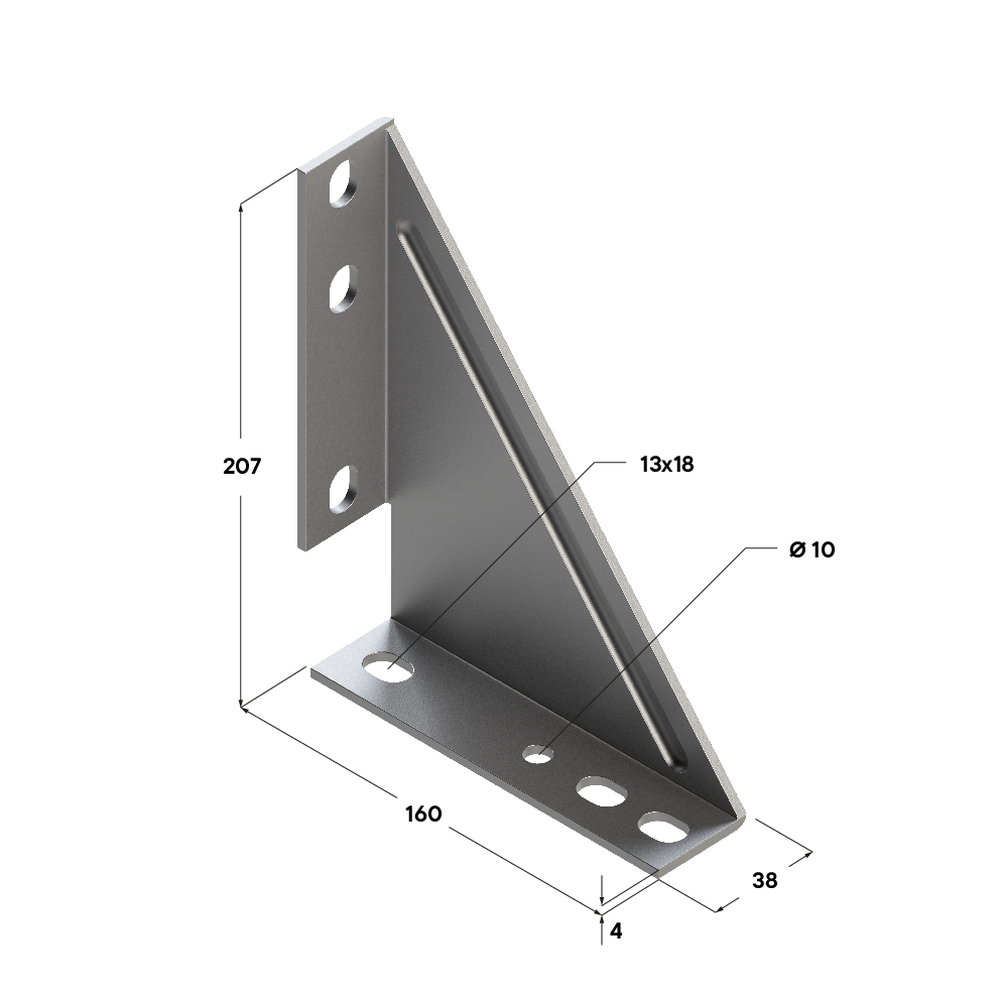

Чертеж Угол усиленный ТAH 207х160 38-41 4F6 ![Применение Угол усиленный ТAH 207х160 38-41 4F6]()

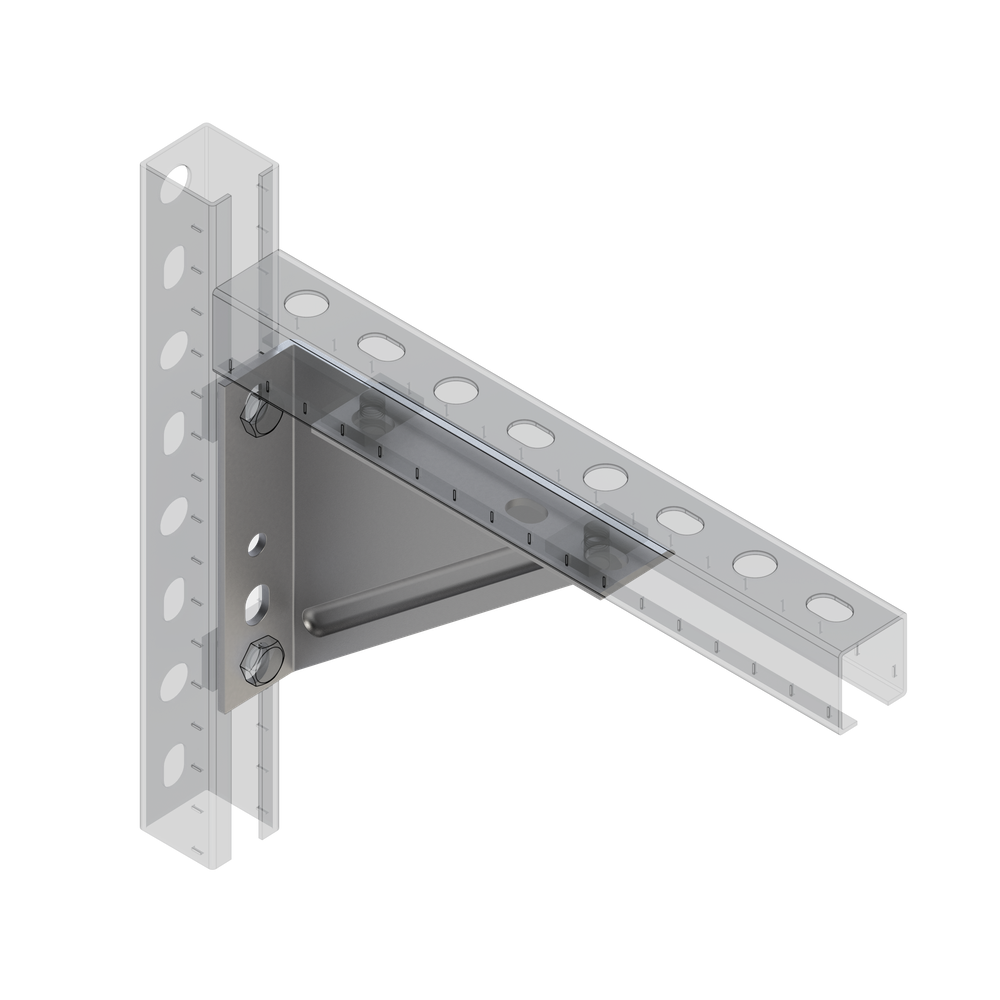

Применение Угол усиленный ТAH 207х160 38-41 4F6
Угол усиленный ТAH 207х160 38-41 4F6
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Прочный усиленный угол предназначен для соединений элементов конструкций профилей, рамных и стеллажных систем. Сплошная угловая консоль обеспечивает усиление несущих конструкций как для средних, так и для тяжелых систем с учетом статических нагрузок. Эффективное использование усиленного угла для монтажа непосредственно на перекрытии, стене и полу. Для монтажас профилями в качестве: подпорки, кронштейна, опорного основания, узлового соединения, упорного угола, соединительного элемента, угловой консоли.Материал:
Сталь, гальваническое покрытие цинком.
| Размер, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул | |
| 207x160 | 38 | 4,0 | 0,86 | 09266001 | |
| 207x160 | 38 | 4,0 | 0,86 | Hdg | 09266101 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |

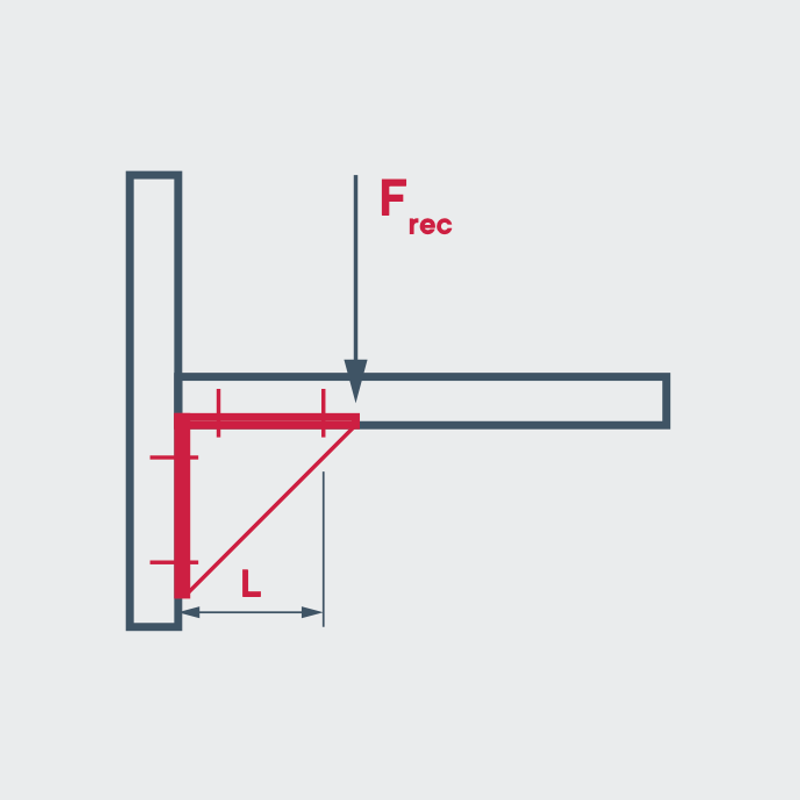

| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Монтаж Угол усиленный ТAH 207х160 38-41 4F6
- Применяется в качестве несущей консоли для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетейс незначительным выносом от стены.
- Кронштейн для крепления инженерного оборудования.
- Конструктивные варианты для решения задач раскрепления технологическихтрубопроводов и оборудования в сочетании с несущим профилем при небольшом расстоянии выноса от стены.
- В качестве поперечной подпорки для бокового усиления.
- Возможно использование как в сочетании с профилем, так и самостоятельнов качестве опорной консоли для пристенного монтажа узких кондиционеров и другого плоского оборудования не требующего применения сложных опорных конструкций.
Преимущества Угол усиленный ТAH 207х160 38-41 4F6
- Усиление и повышение несущей способности профильных конструкций.
- Свинчиванием двух усиленных «косынок» друг против друга обеспечиваютсяеще более высокие параметры прочности.
- Создание узловых и угловых соединений с высокой несущей способностью.
- Возможность реализовать узловые соединения с отводами в 2, 3 и 4-х плоскостях.
- Высокая вариативность, с помощью нескольких элементов можно создатьмножество соединений.
- Быстрый, простой монтаж в сочетании с Т-образными болтами и гайкамибыстрого монтажа.
