Опора усиливающая TAB 45˚ 38-41 L310 4F6. Купить

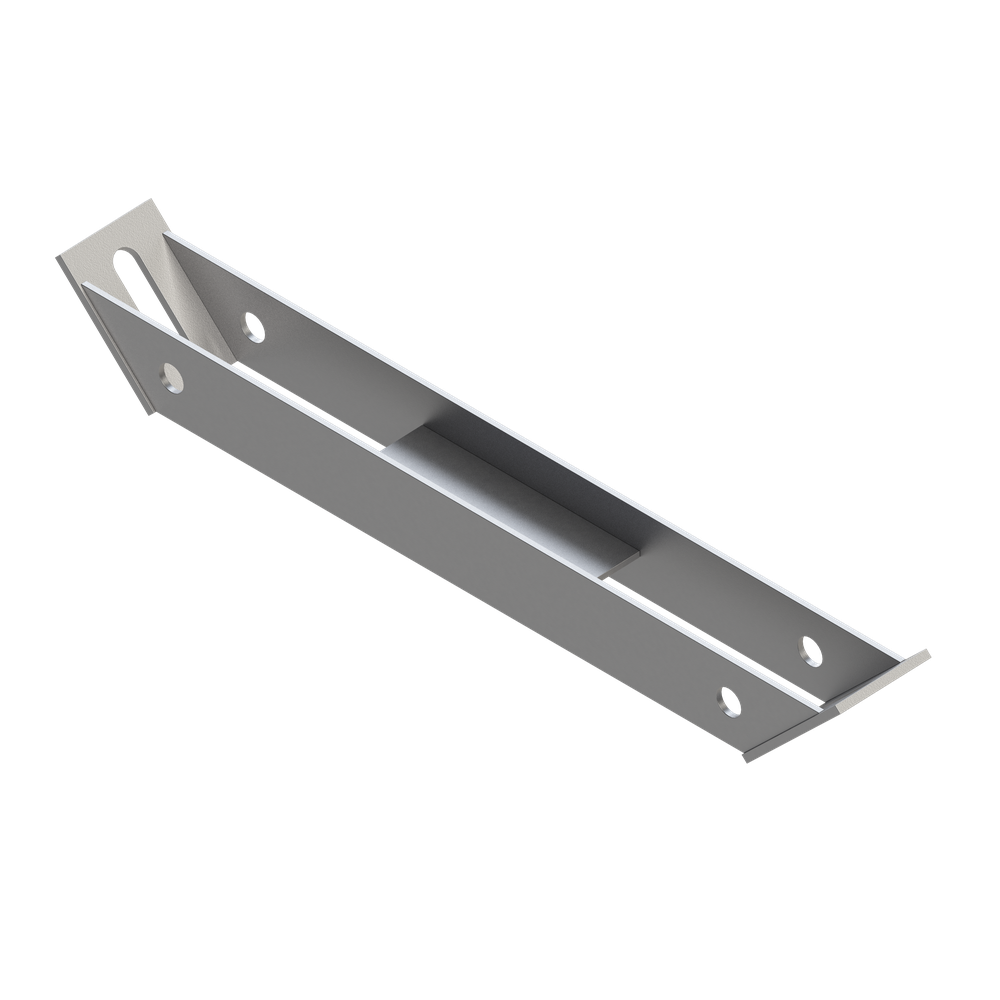

![Опора усиливающая TAB 45˚ 38-41 L310 4F6]()
Опора усиливающая TAB 45˚ 38-41 L310 4F6 ![Чертеж Опора усиливающая TAB 45˚ 38-41 L310 4F6]()

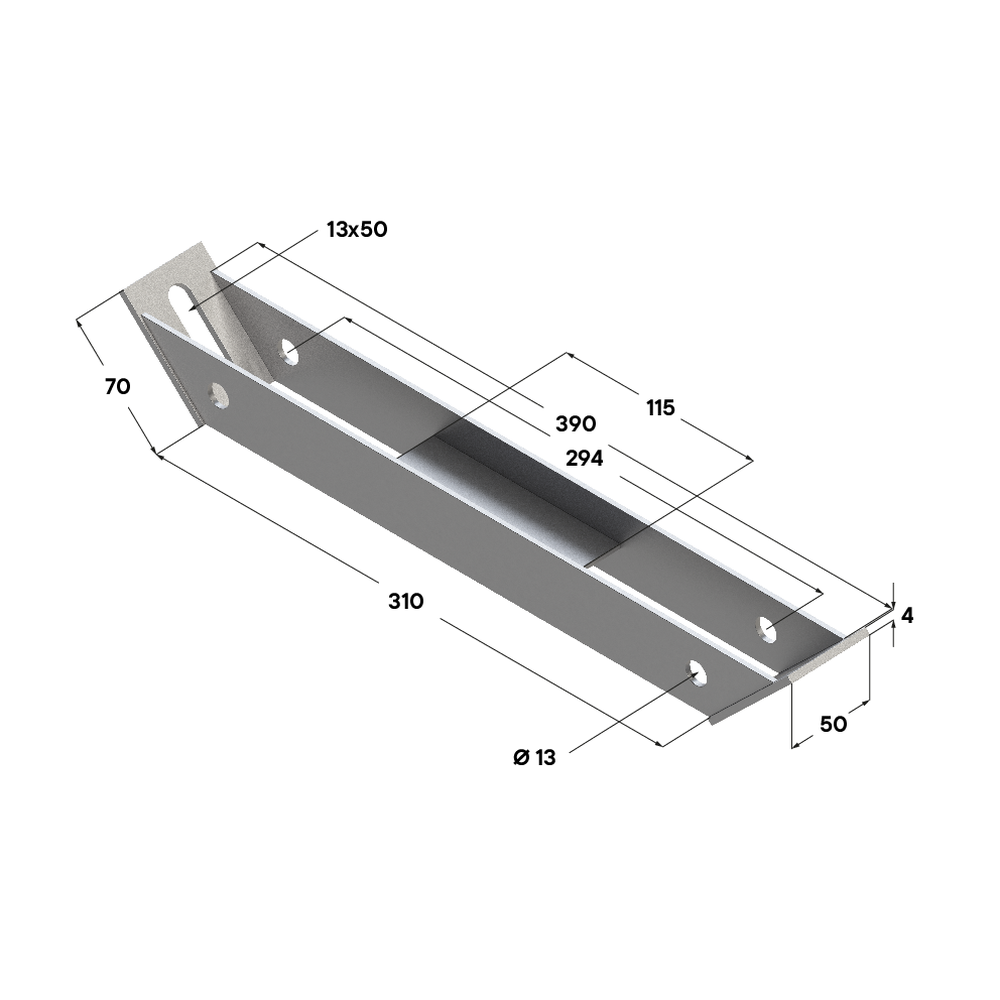

Чертеж Опора усиливающая TAB 45˚ 38-41 L310 4F6 ![Применение Опора усиливающая TAB 45˚ 38-41 L310 4F6]()

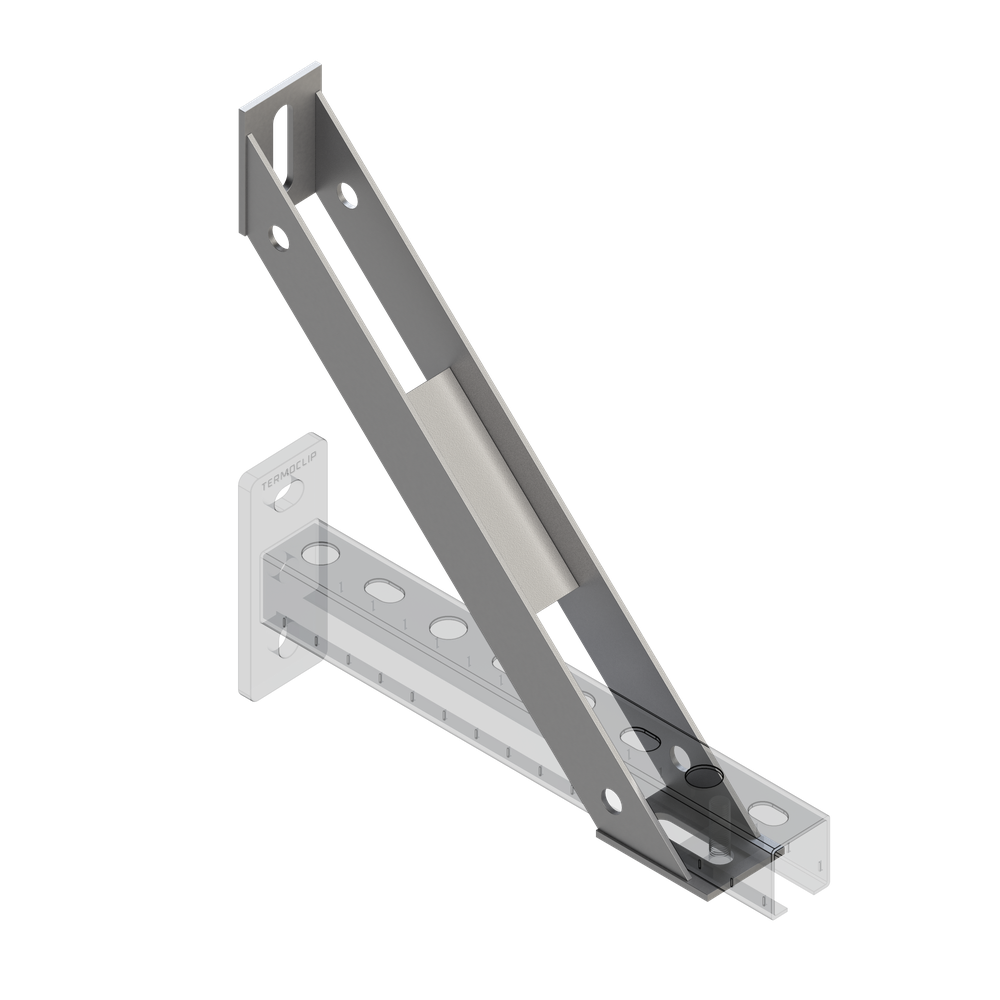

Применение Опора усиливающая TAB 45˚ 38-41 L310 4F6
Опора усиливающая TAB 45˚ 38-41 L310 4F6
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Увеличение несущей способности подвесов и консолей. Монтаж настенных консолей различной длины с укосинами. Поддержка всех типов консолей средних и тяжелых систем из 38/41 монтажного профиля, в том числе установленных на стенах.Материал:
Сталь, гальваническое покрытие цинком.
| Опорная площадка | Консоль | Вес, кг | Артикул | ||||
| Длина / ширина, мм | Толщина, мм | Длина, мм | Высота, мм | Толщина, мм | |||
| 50x70 | 4,0 | 310 | 220x220 | 3,0 | 0,96 | 09374001 | |
| 50x70 | 4,0 | 310 | 220x220 | 3,0 | 0,96 | Hdg | 09374101 |
Нагрузки
| Наименование | Длина консоли L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Опора усиливающая 45° 28 L240 2,5F2 | 140 | 3,9 | 12 |
| Опора усиливающая 45° 28 L240 2,5F2 | 280 | 1,7 | 12 |
| Опора усиливающая 45° 38-41 L310 4F6 | 125 | 2,4 | 20 |
| Опора усиливающая 45° 38-41 L310 4F6 | 250 | 3,9 | 20 |
| Опора усиливающая 45° 38-41 L310 4F6 | 470 | 1,4 | 20 |
Монтаж Опора усиливающая TAB 45˚ 38-41 L310 4F6
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможностьсборки, безопасных, многофункциональных и сложных пространственныхконструкций.
- Форма отверстий обеспечивает точную и удобную регулировку.
- Усиливающие опоры могут монтироваться в Профиль монтажный с помощьюшестигранных болтов и гаек быстрого монтажа.
- Снижение трудозатрат при монтаже.
Преимущества Опора усиливающая TAB 45˚ 38-41 L310 4F6
- Возможность простого изменения и усиления конструкций из 28 и 38 профиля.
- Усиление и повышение несущей способности профильных конструкций.
- Быстрый, простой монтаж в сочетании с Т-образными болтами и гайкамибыстрого монтажа.
