Гибкие связи кладки наружных стен

Широкий спектр гибких связей для фасадного строительства

Металлические гибкие связи, прижимные диски, анкеры

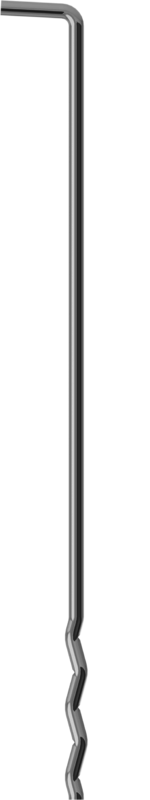

Гибкая связь – металлический стержень сложной формы, выполненный из коррозионностойкой стали. Может комплектоваться дюбелями и/или фиксаторами различной конструкции из полимерных материалов.

Гибкая связь предназначена для механического соединения облицовочного слоя кладки из штучных материалов к стене, в том числе через теплоизоляционный слой. Применяются в многослойных и двухслойных кладках наружных стен всех типов зданий, расположенных во всех климатических и ветровых зонах РФ, без ограничения этажности и класса пожарной опасности.

Область применения:

  1. Промышленное строительство
  2. Гражданское и жилищное строительство
  3. Коттеджное малоэтажное строительство

Актуальность строительства отапливаемых зданий с наружными стенами, возведенными по методу многослойной кладки, растет пропорционально темпам роста объемов строительства.

Рост популярности обусловлен низкой себестоимостью данного типа ограждающей конструкции зданий. Важным фактором также являются изменения в федеральном законодательстве, а также наличие развитой производственной базы керамических блоков, кирпича и камня.

27 декабря 2010 года утверждена Государственная программа Российской Федерации «Энергосбережение и повышение энергетической эффективности на период
до 2020 года». Основная цель Программы – сокращение энергоёмкости валового внутреннего продукта на 13,5% за счёт снижения доли энергетических издержек. Расчетный экономический эффект на приобретение энергоресурсов
к 2020 году составит 1,73 триллиона рублей. Данная Программа является стратегическим приоритетом Российской Федерации, поэтому с выходом СП 50.13330.2012 «Тепловая защита зданий», требования к уровню теплоизоляции ограждающих конструкций были значительно увеличены. Теплотехнические расчеты показывают, что новым обяза- тельным требованиям удовлетворяют многослойные стены с эффективным утеплителем, что привело к увеличению объёмов проектирования и строительства трёхслойных конструкций.

Ежегодно в России по данной технологии возводится около 30 миллионов квадратных метров жилья. Наибо-

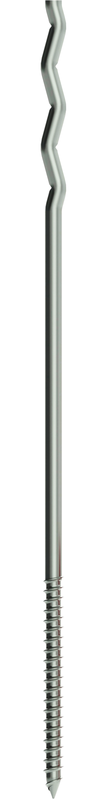

лее распространенная область применения многослойных кладок, жилые многоквартирные дома с каркасом из монолитного железобетона. Данная технология популярна при строительстве и реконструкции коттеджей, где большим спросом пользуется решение крепления облицовки на деревянных основаниях (МГС 4MS).

Конструктивное решение многослойных кладок имеет ряд важных особенностей, влияющих на долговечность и энергоэффективность фасада. Крепление облицовочного слоя осуществляется с помощью гибких связей из нержавеющей стали, теплопроводность которых в 4 раза меньше металлических закладных элементов из оцин- кованной стали и в 6 раз меньше, чем железные закладные детали с антикоррозийным покрытием.

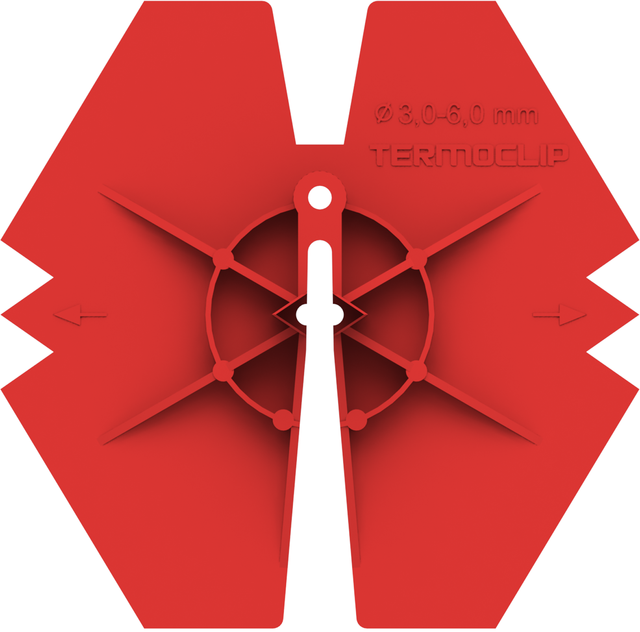

Для долговечной эксплуатации фасада важно обеспечить эффективную вентиляцию и отвод влаги из под облицо- вочного слоя. Для этого в конструкции предусматривается воздушный зазор, шириной не менее 40мм. Гибкие связи с полимерными прижимными дисками формируют воздушный зазор, надежно фиксируя теплоизоляцию к основанию (стр. 8 Каталога).

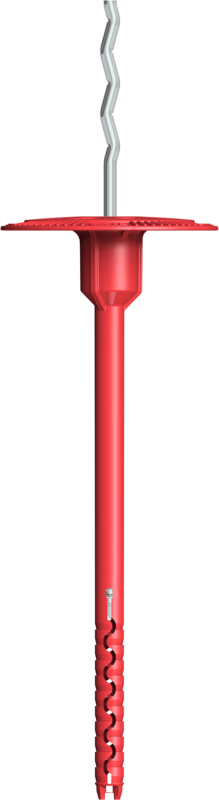

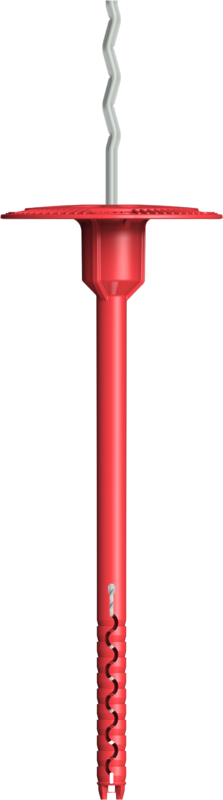

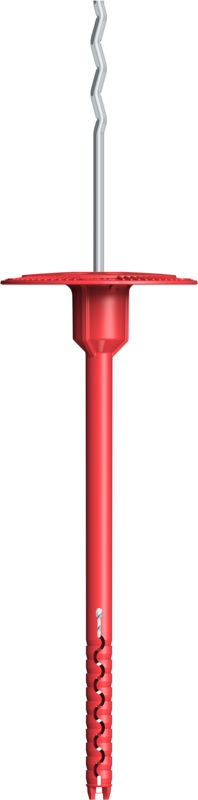

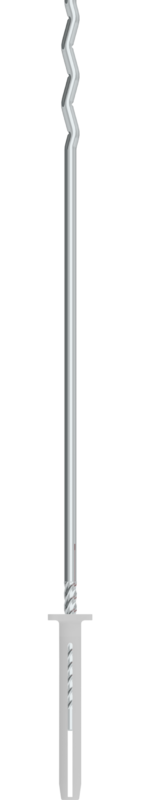

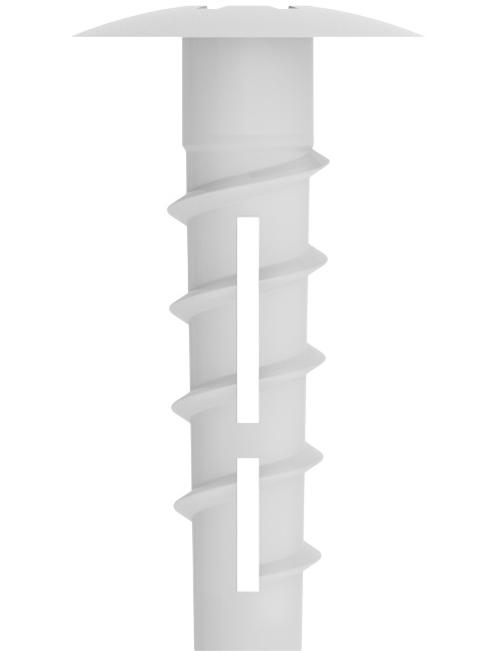

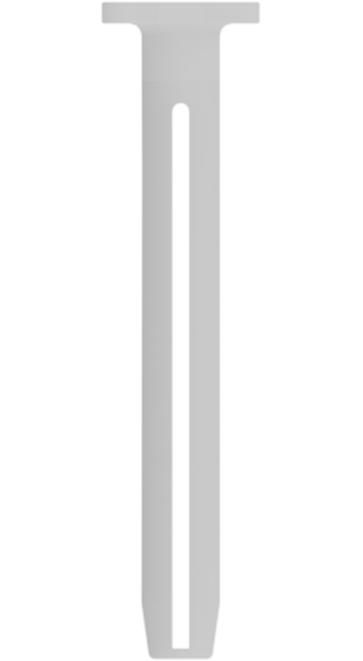

Наиболее современное решение «два в одном» – гибкая связь с полимерным тарельчатым дюбелем (МГС 5MS, МГС 5MT).

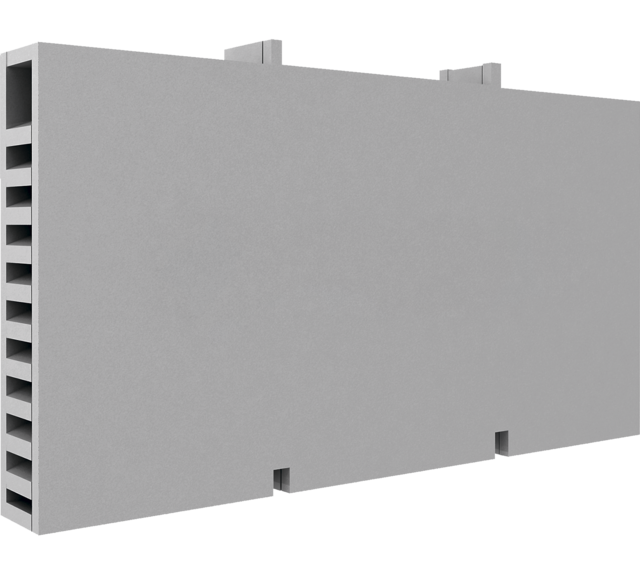

Конвекция воздуха, отвод влаги и сохранение высоких теплотехнических характеристик теплоизоляции обеспечиваются наличием вентиляционных коробочек. Монтаж вентиляционных коробочек производится в вертикальные швы облицовочного слоя.

Различные примыкания и перевязка углов выполняются с применением перфорированной кладочной связи (MV 300/7).

Комплексный инженерный подход при проектировании и строительстве наружных стен, возведенных по методу многослойной кладки, обеспечит надежную эксплуатацию фасада, причем долговечность качественно выполненной кладки сопоставима со сроком службы здания.

Крепежные системы Termoclip обеспечены всей необходимой нормативно-технической документацией для применения в строительстве.
Бренд TERMOCLIP представлен техническими специалистами во всех Федеральных округах РФ. Воспользоваться технической поддержкой Вы можете у ближайшего специалиста TERMOCLIP или в центральном офисе.

Общие рекомендации по применению металлических гибких связей в составе многослойных и двухслойных кладок наружных стен.

Настоящие рекомендации содержат техническую инфор- мацию по металлическим гибким связям Termoclip, применяемым в составе многослойных и двухслойных кладок наружных стен зданий различного назначения согласно СТО 47427616-001-2016.

Проектирование наружных многослойных и двухслойных стен, в т.ч. со средним слоем из эффективной теплоизоляции, следует выполнять с учетом положений СП 15.13330.2012 «Каменные и армокаменные конструкции». Производство и приёмку работ по возведению каменных конструкций из керамического и силикатного кирпича, керамических, бетонных, силикатных и природных камней и блоков следует вести с учетом СП 70.13330.2012 «Несущие и ограждающие конструкции».

Несущая или самонесущая многослойная или двухслойная конструкция наружных стен зданий выполняется из штучных материалов, монолитного железобетона и др. конструкций с внешним облицовочным слоем из кирпича и камня.

Прочность кладочных материалов внутреннего слоя многослойных конструкций из легких бетонов, в том числе из ячеистого бетона следует принимать не ниже класса В2 при плотности не менее D450.

В многослойных стенах из кирпича и камня применяется теплоизоляция из пенополистирола, пенополиуретана, жестких и полужестких минераловатных плит с гофрированной структурой волокон и др. Закрепление теплоизоляции к основанию должно выполняться с плотным прилеганием к основанию с применением фиксатора связи (полимерного прижимного диска).

Для лицевого слоя кладки толщиной до 120 мм следует при- менять пустотелый кирпич с утолщенной наружной стенкой не менее 20 мм, клинкерный или полнотелый кирпич (в том числе пустотностью до 13 %). При толщине облицовочного слоя 250 мм допускается применение пустотелого кирпича с большей пустотностью. Облицовочные стеновые материалы, фиксируемые металлическими гибкими связями Z-образной формы, не объединенные продольными стержнями или сетками, как правило, применяют с пустотностью не более 27 % . Больший процент пустотности допускается в случае заполнения пустот легким бетоном, раствором марки не ниже М25.

Опирание лицевого слоя кладки должно выполняться на консоли междуэтажных железобетонных перекрытий при обеспечении допустимого отклонения от вертикальной грани торцов перекрытия (свес) не более 15 мм.

Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять, как правило, 12 мм. Швы кладки армокаменных конструкций должны иметь толщину не более 16 мм и превышать диаметр арматуры не менее чем на 4 мм. Толщина вертикальных швов, как правило, составляет 10 мм. (Толщина вертикального шва с вентиляционным отверстием должна соответствовать толщине вентиляционной коробочки – 13мм). Расшивку швов кладки облицовочного слоя следует выполнять «заподлицо» или с внешним валиком.

Вентиляционные отверстия в лицевой кладке следует располагать в вертикальных швах с установкой вентиляционных коробочек в соответствии с расчетом как для конструкций с вентилируемой воздушной прослойкой. Вентиляционные отверстия рекомендуется располагать поэтажно, с шагом по горизонтали не более 510мм в два ряда (в нижней и в верхней части поэтажного воздушного зазора). Дополнительные вентиляционные отверстия располагают попарно в зоне нижнего откоса каждого проема и над перемычкой проема, если расстояние от верхней плоскости перемычки до плиты перекрытия более 65мм. Крепление к лицевому слою стен с гибкими связями растяжек, вентиляционного и другого инженерного оборудования не допускается.

Для устройства многослойной или двухслойной кладки предусмотрено использование следующих комплектующих:

  • Металлические гибкие связи (МГС) в ассортименте согласно функциональному назначению;
  • Связь кладки;
  • Фиксаторы связи (для многослойных кладок);
  • Вентиляционные коробочки.
