Гибкие связи кладки наружных стен
Широкий спектр гибких связей для фасадного строительства
МГС 1 Е. Купить
  • МГС 1 Е. Металлические гибкие связи для фиксации в кладочные швы
    МГС 1 Е. Металлические гибкие связи для фиксации в кладочные швы

Металлические гибкие связи для фиксации в кладочные швы

Материал:

Металическая гибкая связь выполнена из коррозионностойкой стали.

Назначение:

Предназначена для установки в кладочные швы (заклады- вается в шов в процессе кладки).
Маркировка D, мм Длина / +отгиб, мм Гл-на заделки в несущее и облицовочное основание, мм Вел-на зазора между соединяемыми основаниями, мм
4x200 4 175/200 50 до 100
4x225 4 200/225 50 до 125
4x250 4 225/250 50 до 150
4x275 4 250/275 50 до 175
4x315 4 290/315 50 до 215
4x340 4 315/340 50 до 240
Вытягивающее усилие из основания, не менее, кН1.0
Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет

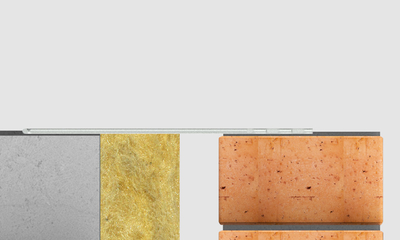

Монтаж
  • МГС 1 Е устанавливается в шов в процессе устройства кладки несущего основания, при этом требуется контроль совпадения рядов внутреннего и наружного слоев кладки;
  • Глубина заделки гибкой связи составляет 50 мм (как в несущее основание, так и облицовочную кладку);

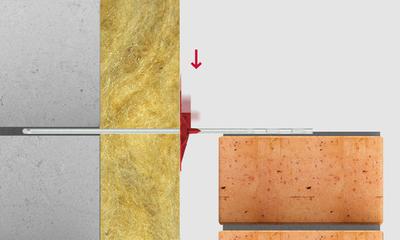

  • В многослойной кладке предусматривается установка фиксатора связи после монтажа теплоизоляции.

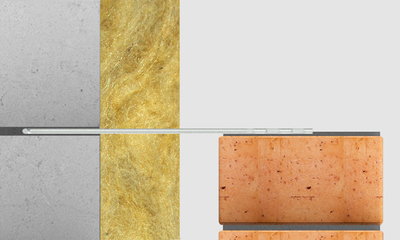

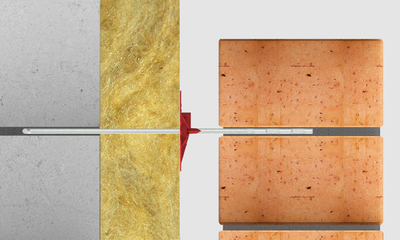

Монтаж: Гибка связь МГС 1 / МГС 1Е
Монтаж. Гибка связь МГС 1 / МГС 1Е
Монтаж: Гибка связь МГС 1 / МГС 1Е
Монтаж. Гибка связь МГС 1 / МГС 1Е
Монтаж: Гибка связь МГС 1 / МГС 1Е
Монтаж. Гибка связь МГС 1 / МГС 1Е
Монтаж: Гибка связь МГС 1 / МГС 1Е
Монтаж. Гибка связь МГС 1 / МГС 1Е
Преимущества МГС 1 Е
  1. Долговечность гибкой связи превышает срок службы ограждающей конструкции;
  2. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;

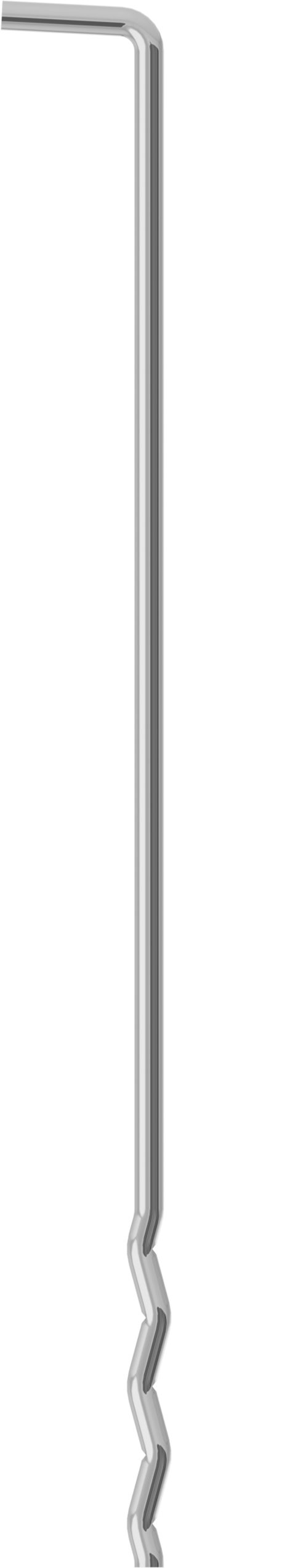

  3. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;
  4. Г-образный отгиб гибкой связи обеспечивает высокие показатели вытягивающего усилия из основания;
  5. Низкая теплопроводность (в 4 раза ниже аналогов из углеродистой стали);
  6. Фиксатор связи обеспечивает надежное прижатие теплоизоляции к основанию и формирует эффективный воздушный зазор;
  7. Конструкция фиксатора обеспечивает отвод конденсата от теплоизоляционного слоя, сохраняя высокие теплозащитные свойства конструкции;
  8. Диапазон температур монтажа и эксплуатации фиксатора связи от -55 до +80С, допускает применение для круглогодичного монтажа.
