МГС 5 MT / 40. Купить

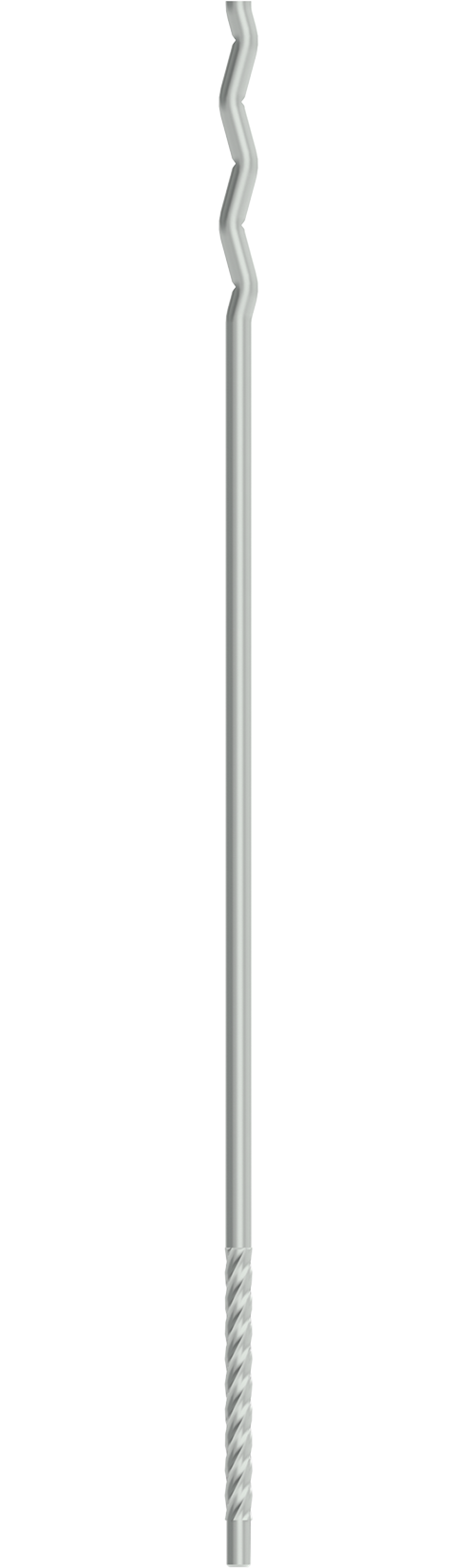

  • МГС 5 MT / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
    МГС 5 MT / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
  • МГС 5 MT / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
    МГС 5 MT / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
  • МГС 5 MT / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
    МГС 5 MT / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.

Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.

Назначение:

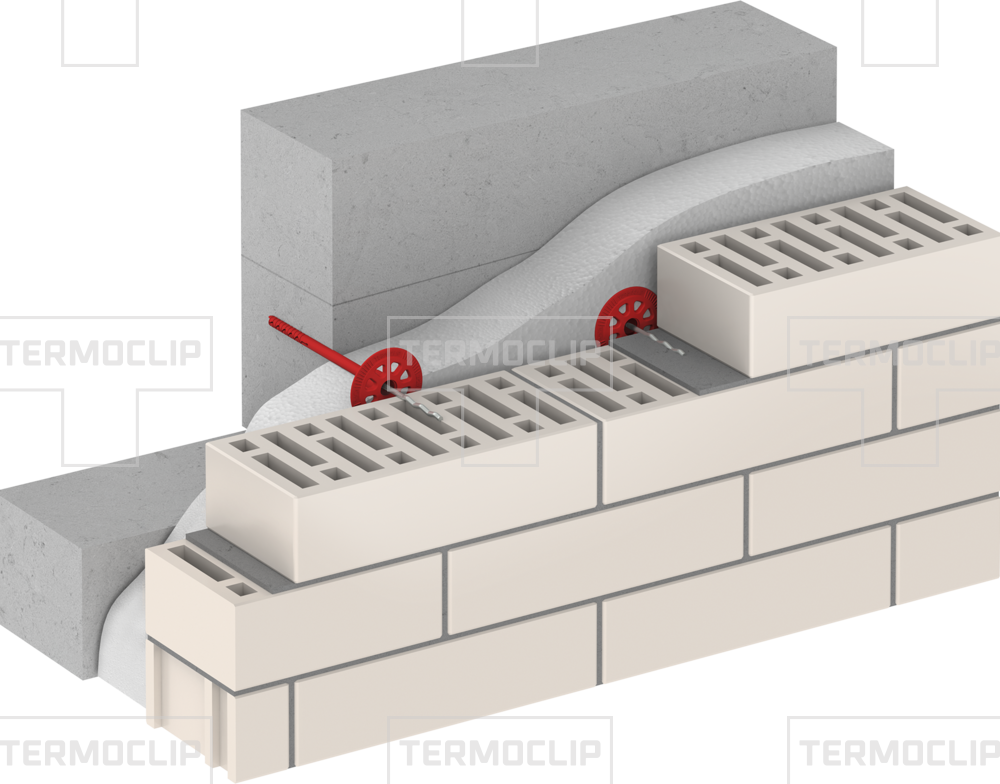

Предназначена для установки в основные типы строительных оснований в многослойной кладке. Служит для соединения основания со штучной облицовочной и фиксацией теплоизоляции с формированием воздушного зазора (40 мм).

Материал:

Распорно-связующий элемент выполнен из углеродистой стали с антикоррозионным покрытием повышенной стойкости.
МаркировкаD, связи / дюбеля, ммДлина гибкой связи, ммГл-на заделки в несущее / облицовочное основание, ммВел-на зазора между соединяемыми основаниями, мм
4x100/404/8190от 35/5090-105
4x120/404/8210от 35/50110-125
4x140/404/8230от 35/50130-145
4x160/404/8250от 35/50150-165
4x180/404/8270от 35/50170-185
4x200/404/8290от 35/50190-205
4x220/404/8310от 35/50210-225
4x240/404/8330от 35/50230-245
4x260/404/8350от 35/50250-265
Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет
Усилие вырыва анкера из бетона, кН2.5
Усилие вырыва анкера из кирпича, кН2.0
Типы основания
Бетон Б25
Бетон от Б15
Полнотелый кирпич
Силикатный кирпич
Монтаж
  • В несущем полнотелом основании просверлить отверстие под дюбель Ø 8 мм ( диаметр сверла по режущим кромкам от 8,21 до 8,36мм) на 20 мм больше глубины анкеровки; Удалить продукты сверления из отверстия;
  • В отверстие установить дюбель (глубина анкеровки 50 мм);
  • С помощью молотка и ОИ (обсадного инструмента) забить распорно-связующий элемент в гильзу дюбеля.
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Преимущества МГС 5 MT / 40
  1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;
  2. Установка непосредственно через теплоизоляционный слой;
  3. Долговечность гибкой связи превышает срок службы ограждающей конструкции;
  4. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;
  5. Надежная фиксация удлиненной гибкой связи с формированием эффективного воздушного зазора 40 мм;
  6. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;
  7. Низкая теплопроводность;
  8. Тарельчатый полимерный дюбель обеспечивает надежное прижатие теплоизоляции к основанию и отводит конденсат от теплоизоляционного слоя;
  9. Диапазон температур монтажа и эксплуатации тарельчатого дюбеля от -55 до +80С, допускает применение для круглогодичного монтажа.
