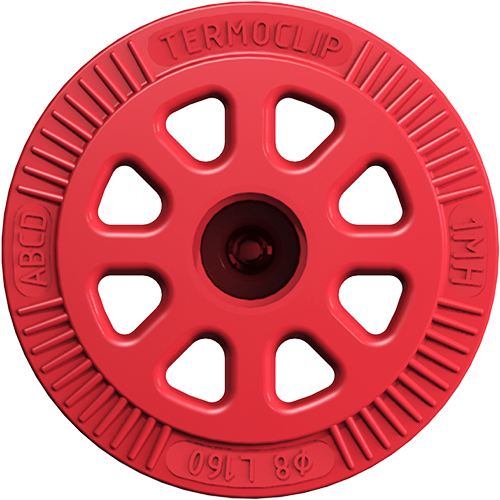

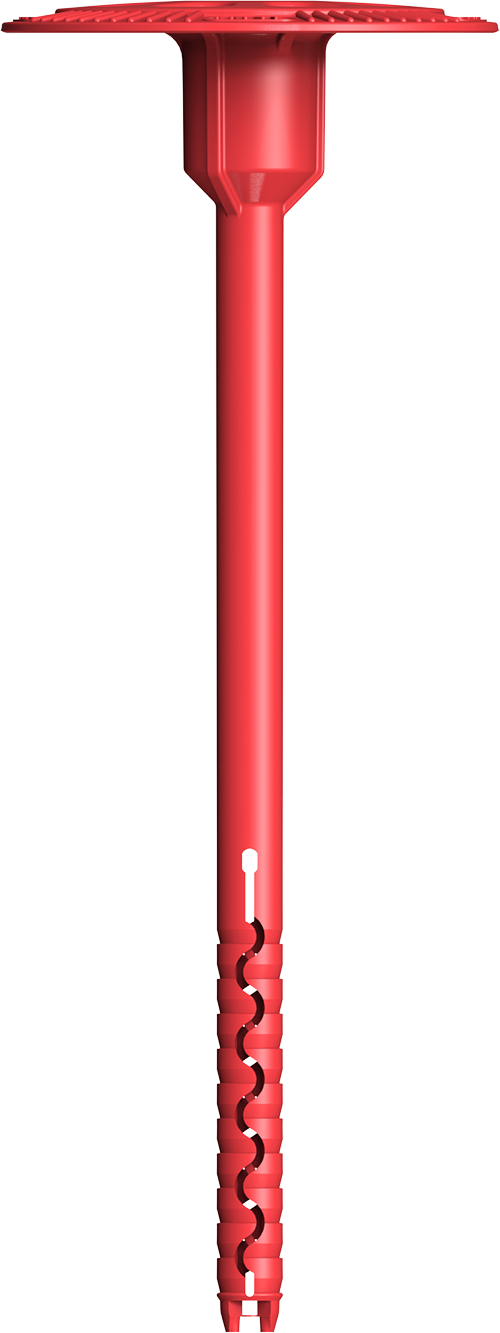

Металлическая гибкая связь состоит из распорно-связующего элемента с винтовой накаткой и тарельчатого полимерного дюбеля

Назначение:

Предназначена для установки в основные типы строительных оснований в многослойной кладке. Служит для соединения основания со штучной облицовочной и фиксацией теплоизоляции с формированием воздушного зазора.

Материал:

Распорно-связующий элемент из коррозионностойкой стали с тарельчатым дюбелем (8 мм) из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
Маркировка D, связи / дюбеля, мм Длина гибкой связи, мм Гл-на заделки в несущее / облицовочное основание, мм Вел-на зазора между соединяемыми основаниями, мм
4x100 4/8 150 от 35/50 50-65
4x120 4/8 170 от 35/50 70-85
4x140 4/8 190 от 35/50 90-105
4x160 4/8 210 от 35/50 110-125
4x180 4/8 230 от 35/50 130-145
4x200 4/8 250 от 35/50 150-165
4x220 4/8 270 от 35/50 170-185
4x240 4/8 290 от 35/50 190-205
4x260 4/8 310 от 35/50 210-225
Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет
Усилие вырыва анкера из бетона, кН3.0
Усилие вырыва анкера из кирпича, кН2.5
Усилие вырыва анкера из щелевого кирпича, кН2.0
Типы основания
Бетон Б25
Бетон от Б15
Щелевой кирпич
Полнотелый кирпич
Монтаж

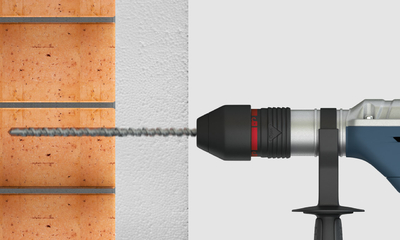

  • В несущем полнотелом основании просверлить отверстие под дюбель Ø 8 мм ( диаметр сверла по режущим кромкам от 8,21 до 8,36 мм) на 20 мм больше глубины анкеровки;
    Удалить продукты сверления из отверстия;
  • В отверстие установить дюбель (глубина анкеровки 50 мм);

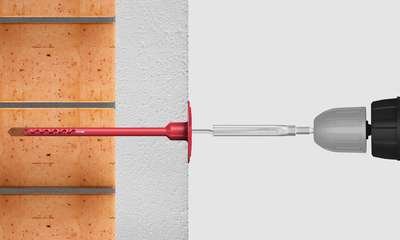

  • Закрутить распорно-связующий элемент специальным адаптером в установленную анкерную гильзу (глубина ввинчивания распорно-связующего элемента 50 мм).

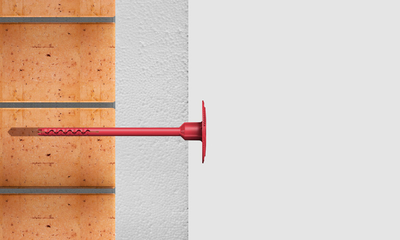

Монтаж: МГС 5MS Е, МГС 5MS

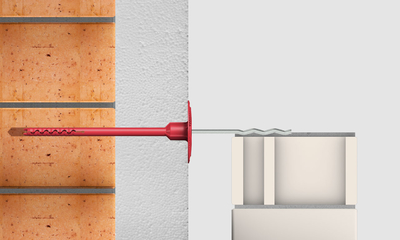

Монтаж. МГС 5MS Е, МГС 5MS
Монтаж: МГС 5MS Е, МГС 5MS
Монтаж. МГС 5MS Е, МГС 5MS
Монтаж: МГС 5MS Е, МГС 5MS
Монтаж. МГС 5MS Е, МГС 5MS
Монтаж: МГС 5MS Е, МГС 5MS
Монтаж. МГС 5MS Е, МГС 5MS

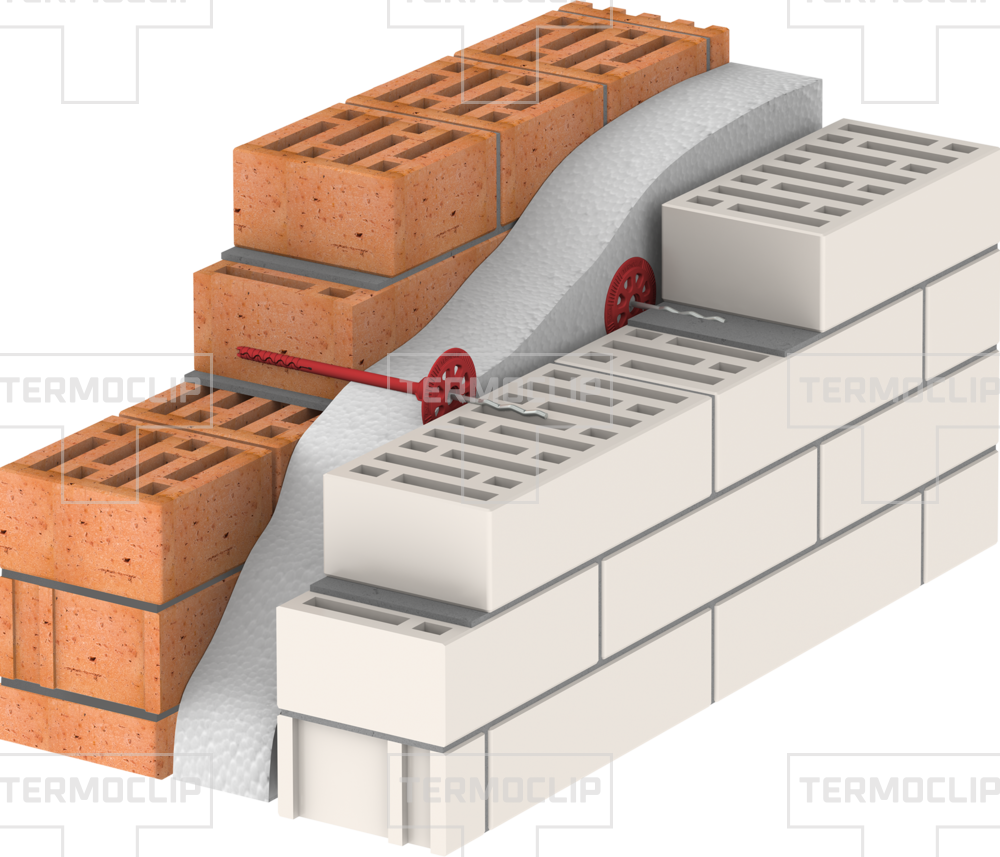

Преимущества МГС 5 MS Е
  1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;
  2. Установка непосредственно через теплоизоляционный слой;
  3. Долговечность гибкой связи превышает срок службы ограждающей конструкции; Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;
  4. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;
  5. Вкручиваемый распорный элемент гибкой связи обеспечивают высокие показатели вытягивающего усилия из слабонесущего основания;
  6. Низкая теплопроводность (в 4 раза ниже аналогов из углеродистой стали; Тарельчатый полимерный дюбель обеспечивает надежное прижатие теплоизоляции к основанию и отводит конденсат от теплоизоляционного слоя;
  7. Диапазон температур монтажа и эксплуатации тарельчатого дюбеля от -55 до +80С, допускает применение для круглогодичного монтажа.
