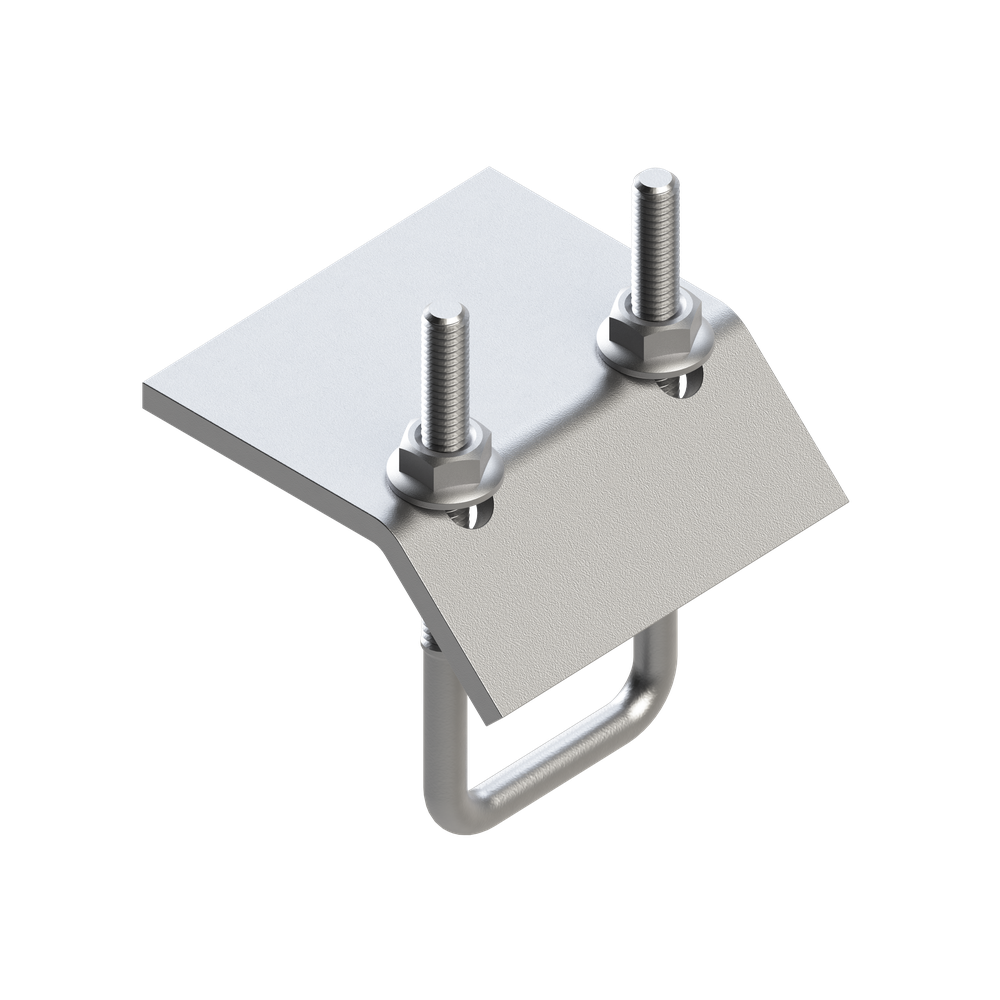

Зажим балочный TBC 28 (18-30) M6

Как заказать?

Добавьте изделие в Заказ,
затем отправьте Заявку.

Отдел продаж:

Назначение:

Монтаж профиля при помощи балочного зажима к конструкциям из профильного металлопроката (тавр, двутавр, швеллер). Крепление без применения сварки. Возможно использование в конструкции модулей для замещения серийных опор ГОСТ, при раскреплении легких технологических трубопроводов из композитных материалов, воздуховодов, вентиляционных коробов. Рекомендуетсядля применения в сухих, влажных помещениях и на улице.

Материал:

Сталь, гальваническое покрытие цинком.

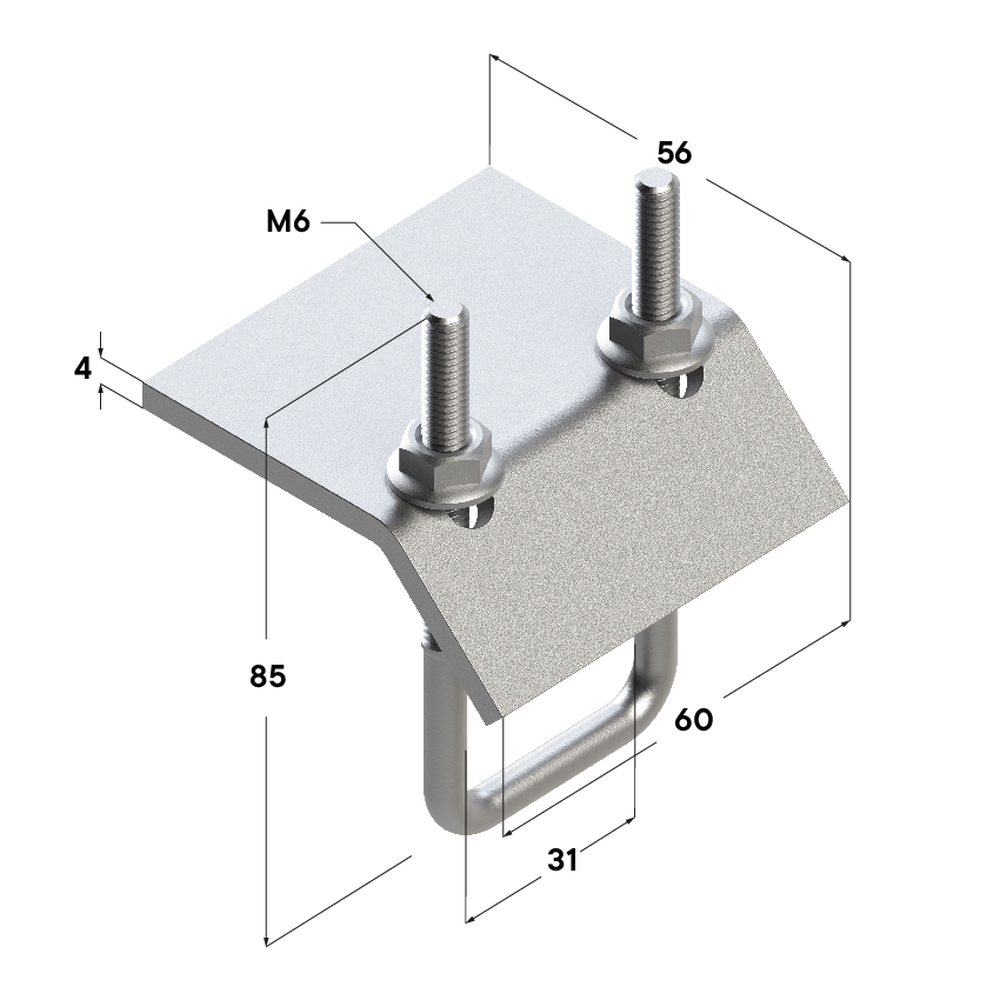

Тип	Профиль	Опорная пластина		Скоба				Артикул
		Длина / ширина, мм	Толщина, мм	Высота, мм	Ширина, мм	Резьба, м	Длина резьбы, мм
28 (28-30)	28х18, 28х30	56x60	4,0	80	31	М6	50	09133101

Нагрузки

Наименование	Профиль	Максимальная рекомендуемая нагрузка F_rec,кН	Момент затяжки,Нм
Зажим балочный 28
М8	28х18	2,8	10
М8	28х30	2,8	10
Зажим балочный 38х40
М8	38х40	5	15
Зажим балочный 41
М10	4121	10	20
М10	41x41	10	20
М10	41x62	10	20

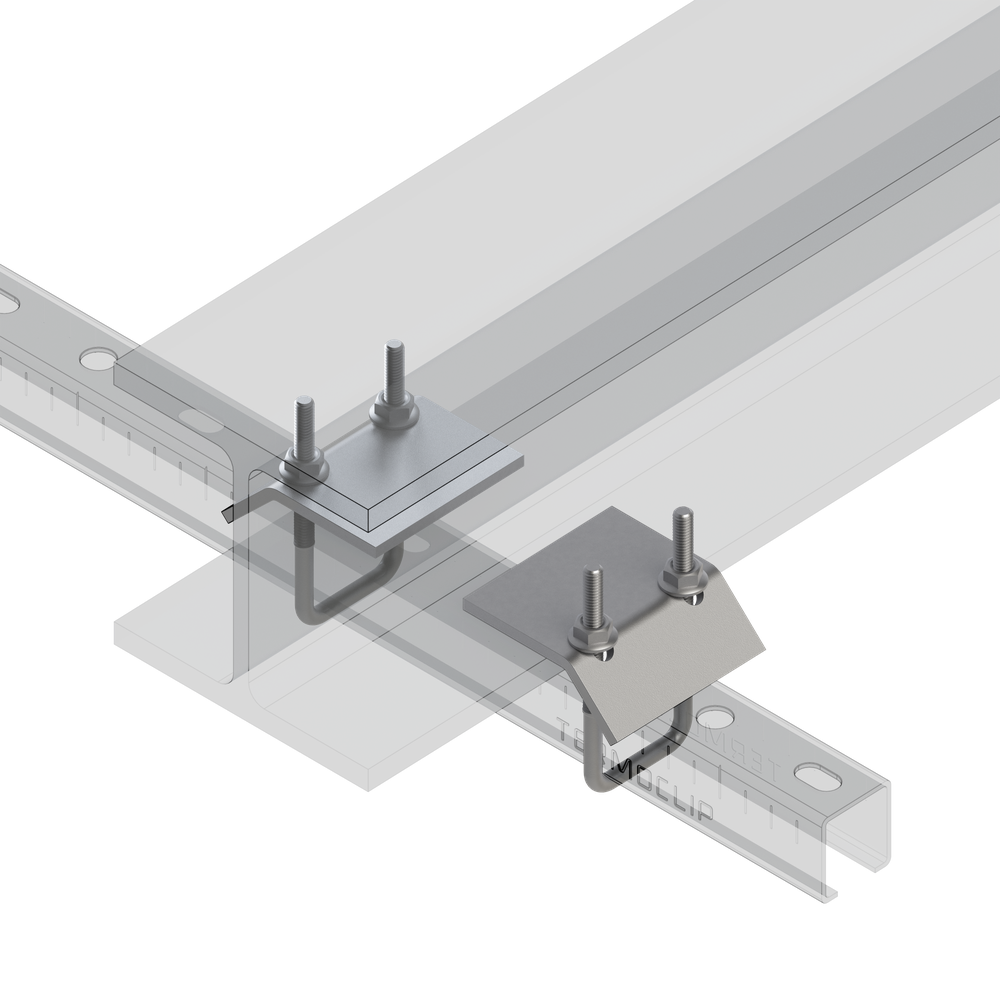

Монтаж Зажим балочный TBC 28 (18-30) M6

Применяется в качестве крепежного элемента для раскрепления профиляк металлическим стальным балкам и решения задач раскрепления технологических трубопроводов, оборудования.
Конструктивная форма блочного зажима (фиксирующей скобы) обеспечивает удобный монтаж и регулировку.
Полная предварительная сборка, потеря отдельных деталей при монтаже исключена.
Гибкое решение монтажных задач при раскреплении.

Преимущества Зажим балочный TBC 28 (18-30) M6

Монтаж на несущих конструкциях без сверления и сварки.
Возможность последующей выверки профиля вдоль и поперек балки.
Подходит ко всем толщинам фланцев обычных профилей балок.
Удобный для быстрого монтажа, предварительно собранный модуль.
