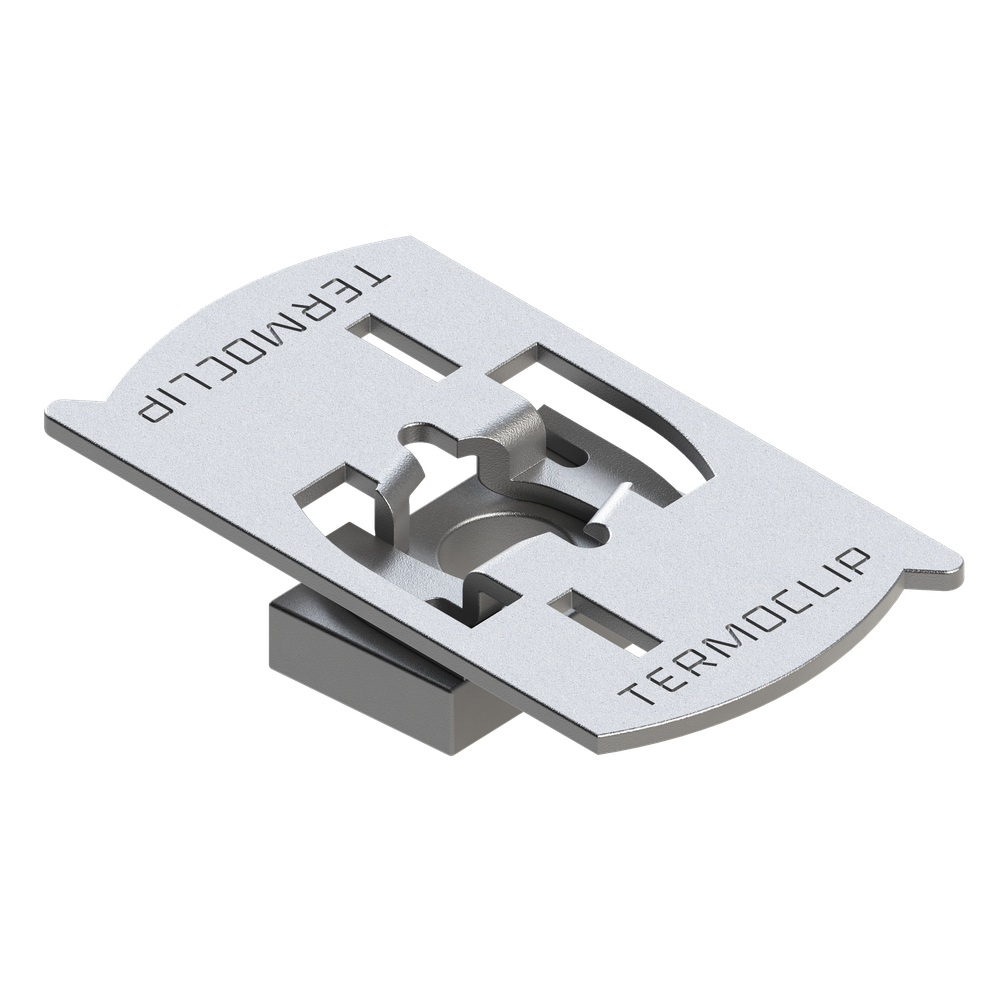

Гайка быстрого монтажа TNQ 28 4F

Гайка быстрого монтажа TNQ 28 4F

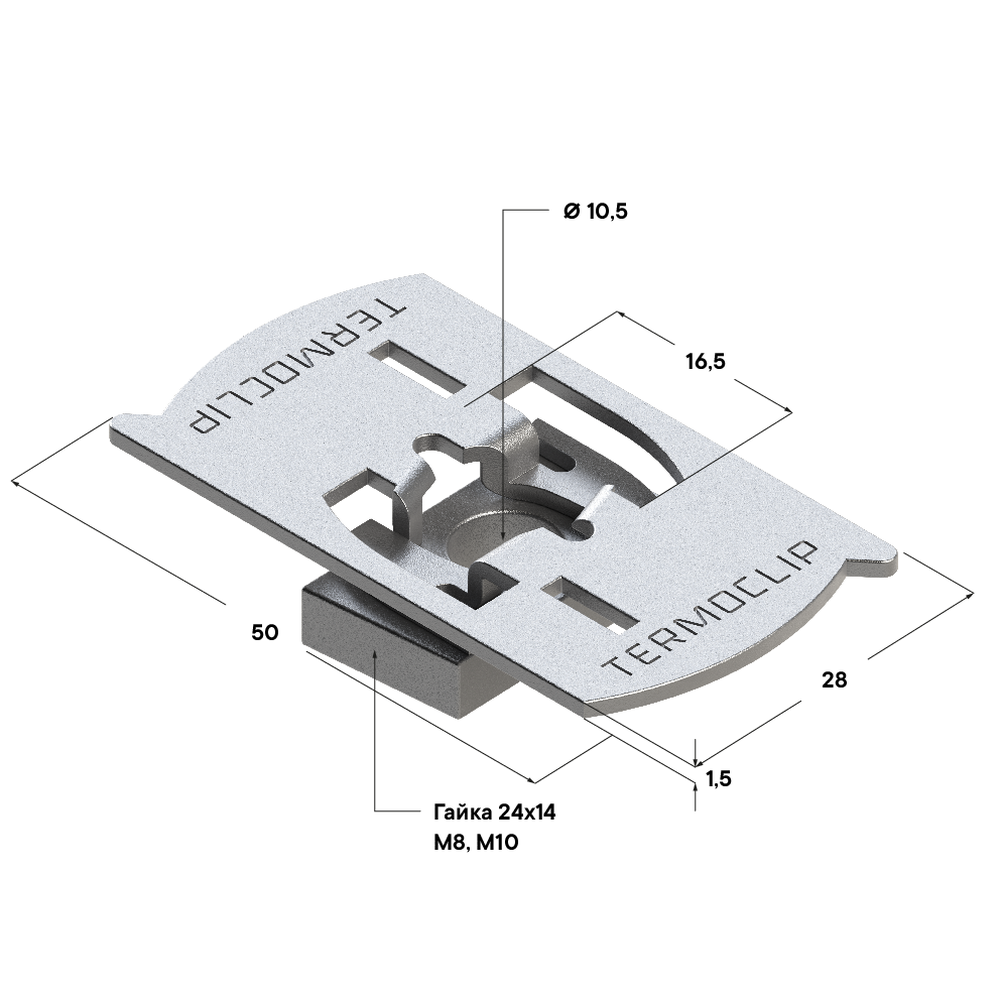

Чертеж Гайка быстрого монтажа TNQ 28 4F

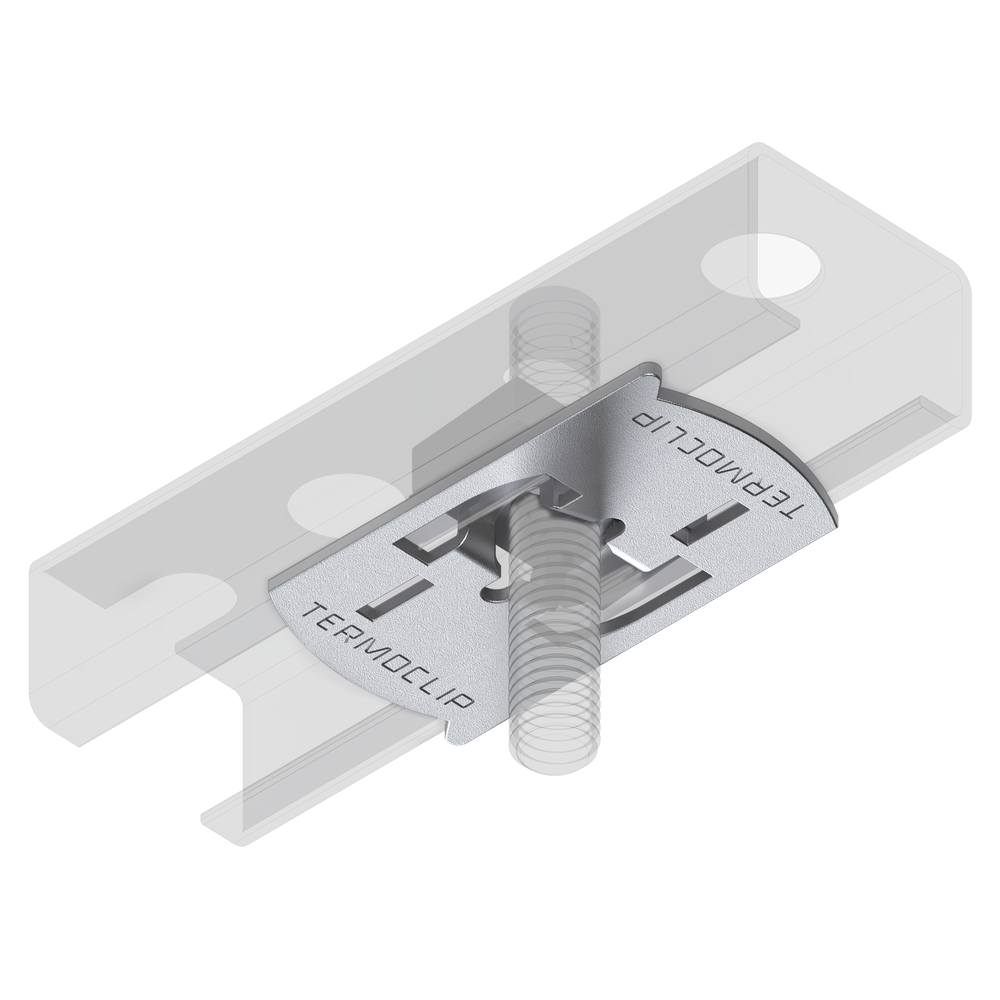

Применение Гайка быстрого монтажа TNQ 28 4F

Гайка быстрого монтажа TNQ 28 4F

Назначение:

Предназначена для соединения различных элементов монтажных систем и профилей 28x18, 28x30.

Материал:

Сталь, гальваническое покрытие цинком.

Преимущества:

Передвижную гайку можно произвольным образом перемещать и выравнивать, при этом она не выпадает из профиля;
Сокращение скорости монтажа;
Возможность крепления к профилям в одной плоскости;
Обеспечивает непосредственное крепление к профилям;
Неразборный предварительно собранный компонент, удобный для использования;
Установка гайки-барашка вровень с краем профиля;
Удобство в использовании.

Длина, мм	Ширина, мм	Толщина металла, мм	Гайка	Вес, кг	Артикул
50	28	1,5	М8	0,023	09112101
50	28	1,5	М10	0,023	09112102

Нагрузки

Наименование	Профиль	Мах. рекомендуемая нагрузка (растяжение) F_rec,кН	Мах. рекомендуемая нагрузка (срез) V_rec,кН	Момент затяжки,Нм
Гайка быстрого монтажа 28
М8	28х18	1,7	0,3	8
М8	28х30	2,0	0,4	8
М10	28х18	2,0	0,3	8
М10	28х30	2,2	0,4	8
Гайка быстрого монтажа потайная 38-40
М8	38х40	4,0	2.0	20
М10	38х40	8,0	2,5	40
М12	38х40	8,0	3,0	50
Гайка быстрого монтажа 38-40
М8	38х40	4,0	2.0	20
М10	38х40	8,0	2,5	40
М12	38х40	8,0	3,0	50
