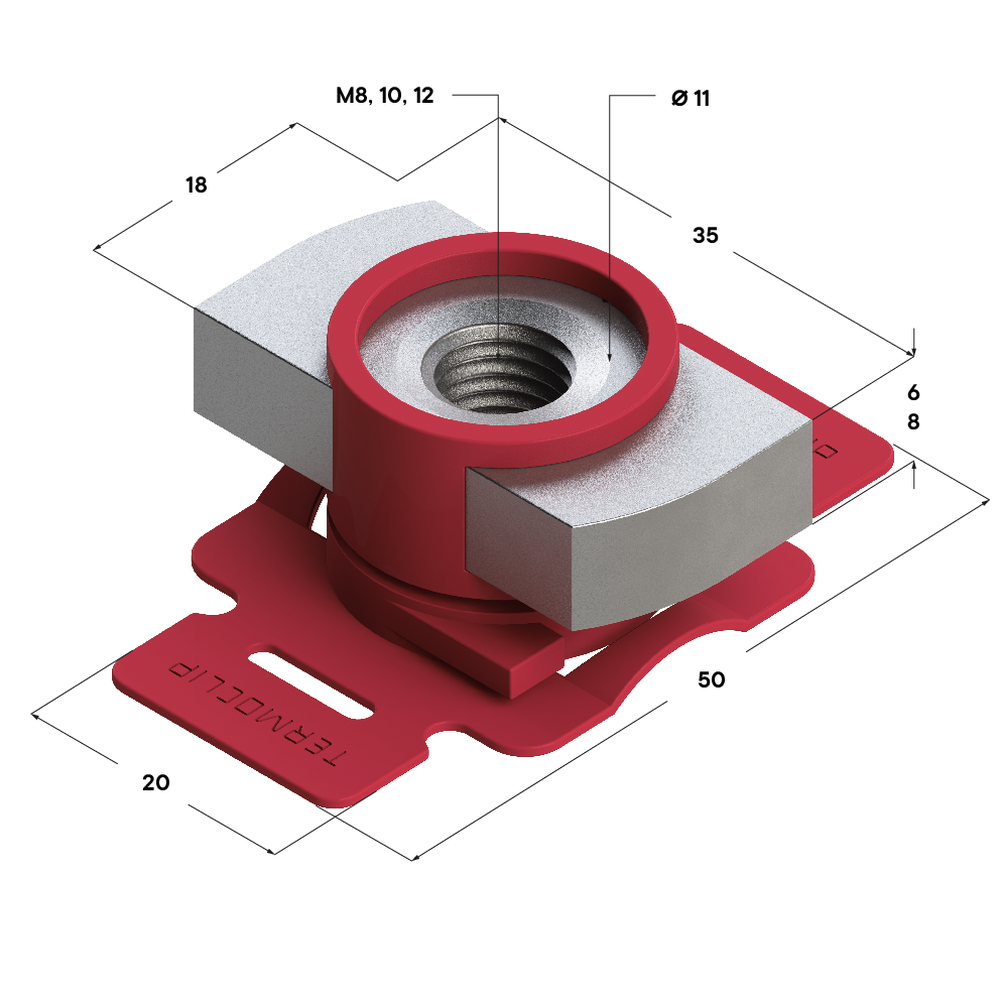

    Чертеж Гайка быстрого монтажа потайная TWN 41 6F/8F
  • Применение Гайка быстрого монтажа потайная TWN 41 6F/8F

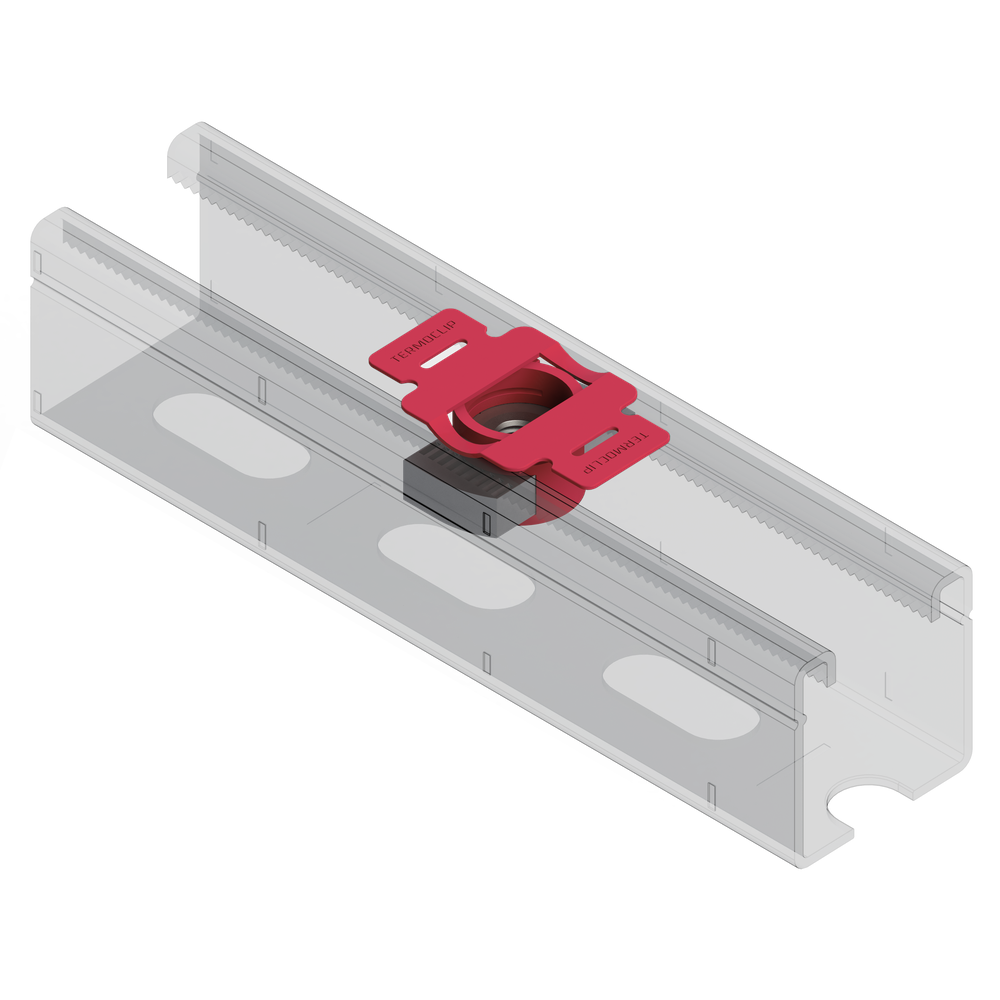

    Применение Гайка быстрого монтажа потайная TWN 41 6F/8F

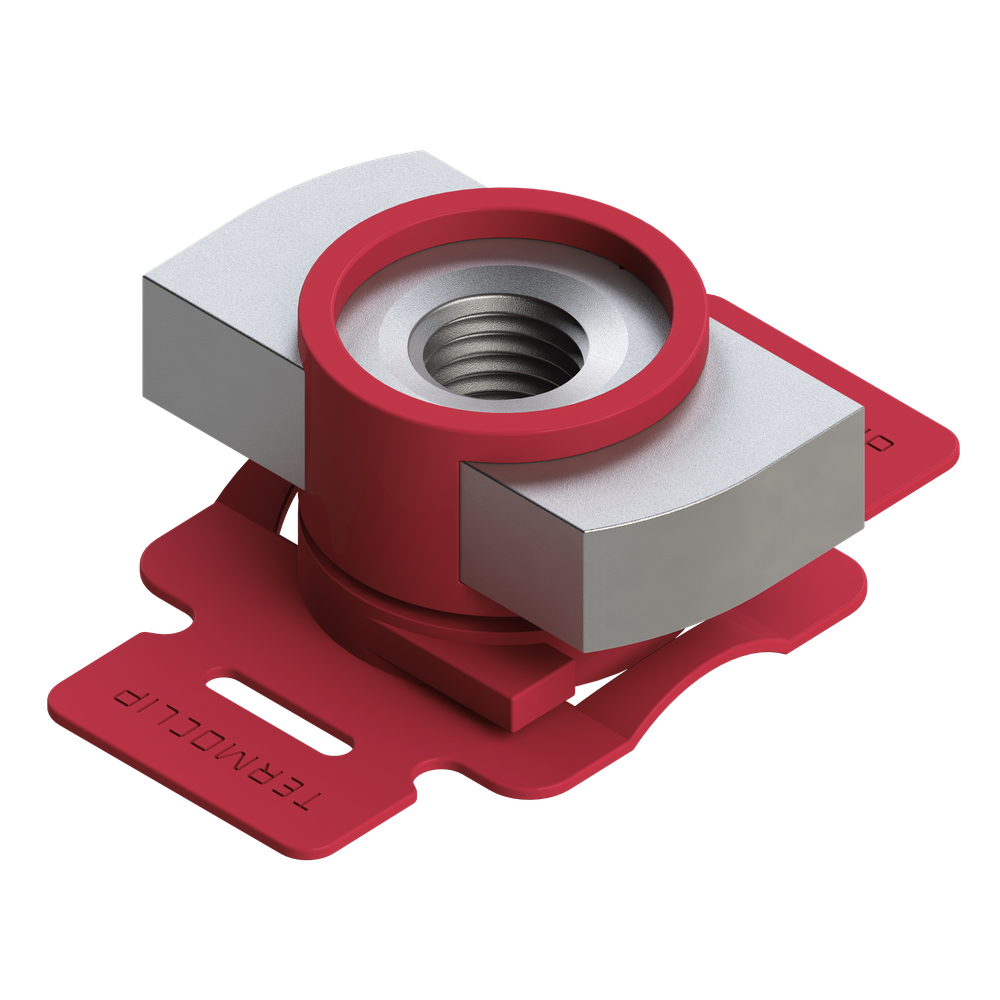

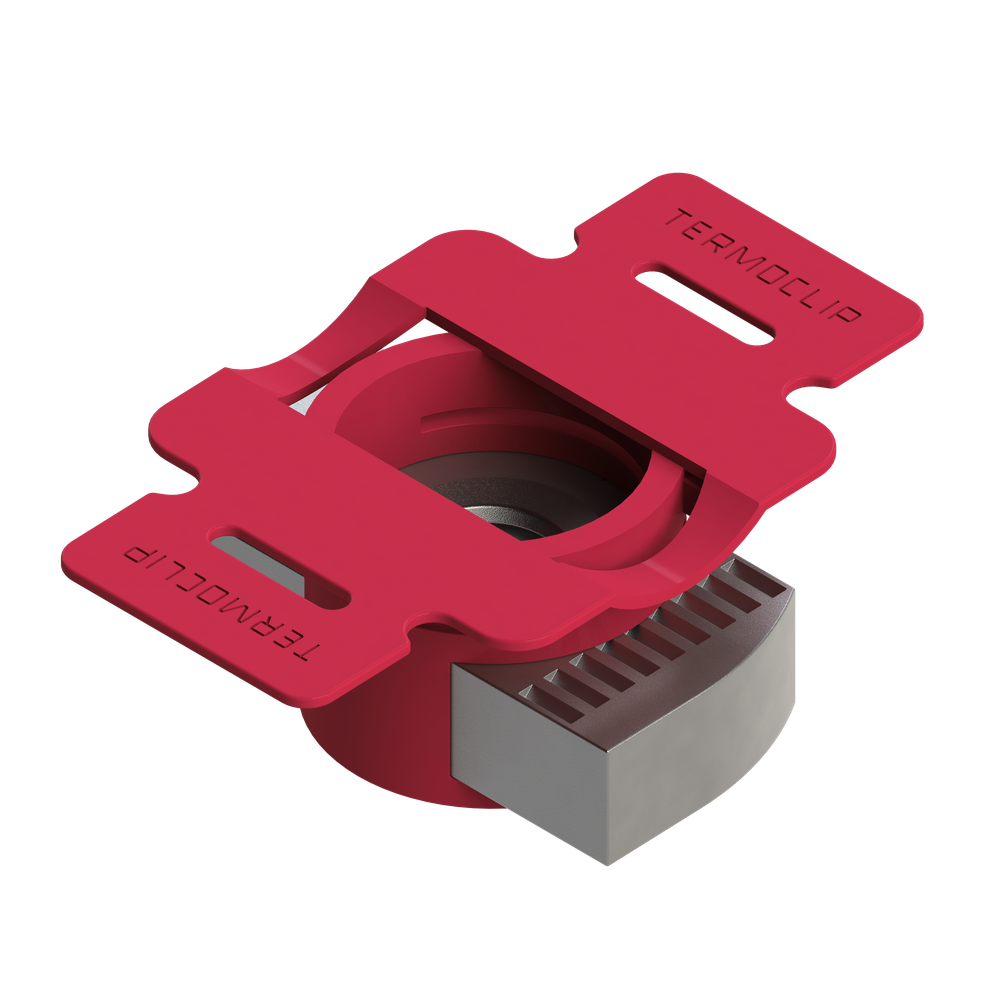

Гайка быстрого монтажа потайная TWN 41 6F/8F

Назначение:

Для надежного и быстрого закрепления заподлицо монтажных деталей, например, монтажных уголков в канавке тяжелого профиля.

Материал:

Сталь, гальваническое покрытие цинком. Полиамид.

Преимущества:

  1. Гайка просто вкручивается в паз профиля, защелкивается — готово;
  2. Надежная фиксация после установки, возможность выверки до затягивания резьбового соединения;
  3. Благодаря зубьям гайки не проскальзывает при осевых нагрузках на профиль;
  4. Присоединение монтажных деталей заподлицо к монтажному профилю.
МаркировкаДлина, ммШирина, ммТолщина гайки, ммПокрытиеВес, кгАртикул
TWN 41 6F M650206,00.0309366003
TWN 41 6F M850206,00.0309366001
TWN 41 6F M1050206,00.0309366002
TWN 41 8F M850208,00.0409376001
TWN 41 8F M8 Hdg50208,0Hdg0.0409366101
TWN 41 8F M1050208,00.0309376002
TWN 41 8F M10 Hdg50208,0Hdg0.0409366102
TWN 41 8F M1250208,00.0309376003
TWN 41 8F M12 Hdg50208,0Hdg0.0309366103
Нагрузки
НаименованиеПрофильМах. рекомендуемая нагрузка (растяжение) Frec,кНМах. рекомендуемая нагрузка (срез) Vrec,кНМомент затяжки,Нм
Гайка быстрого монтажа 28
М828х181,70,38
М828х302,00,48
М1028х182,00,38
М1028х302,20,48
Гайка быстрого монтажа потайная 38-40
М838х404,02.020
М1038х408,02,540
М1238х408,03,050
Гайка быстрого монтажа 38-40
М838х404,02.020
М1038х408,02,540
М1238х408,03,050
