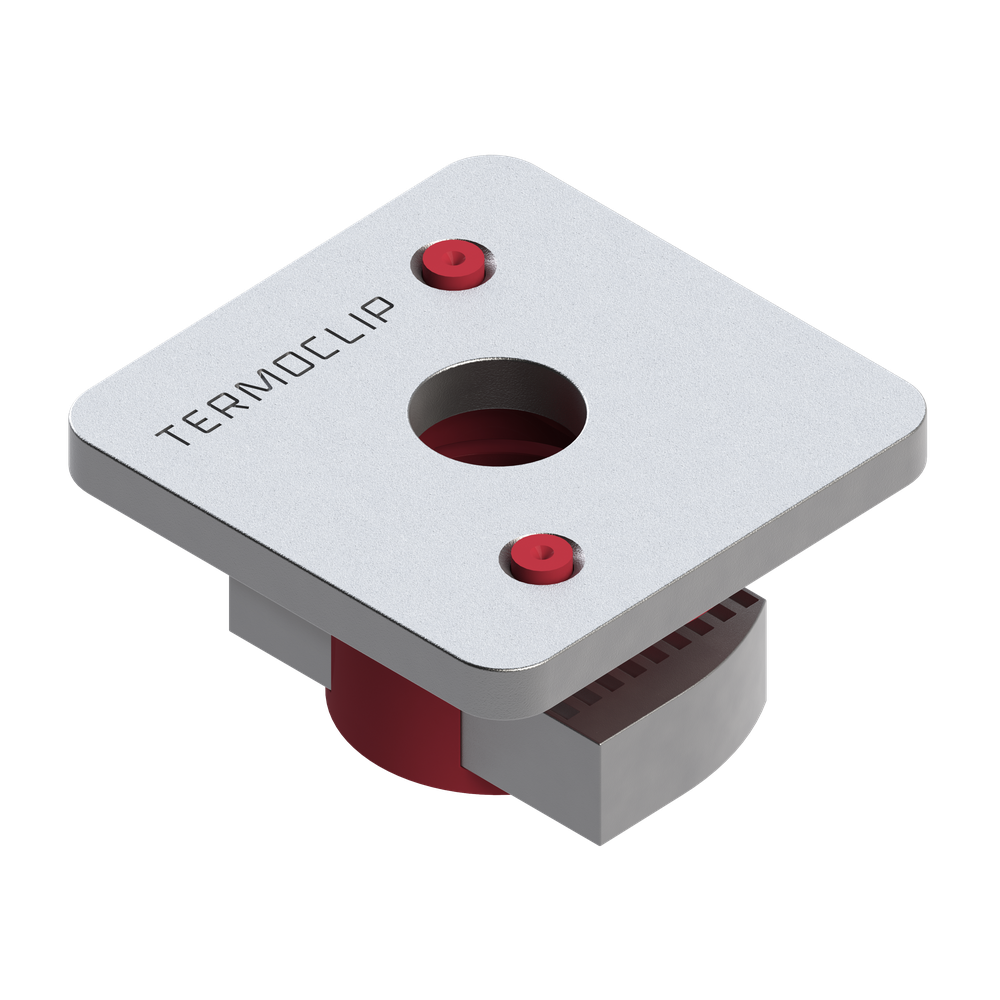

Гайка быстрого монтажа TNQ 41 6F. Купить
![Гайка быстрого монтажа TNQ 41 6F]()

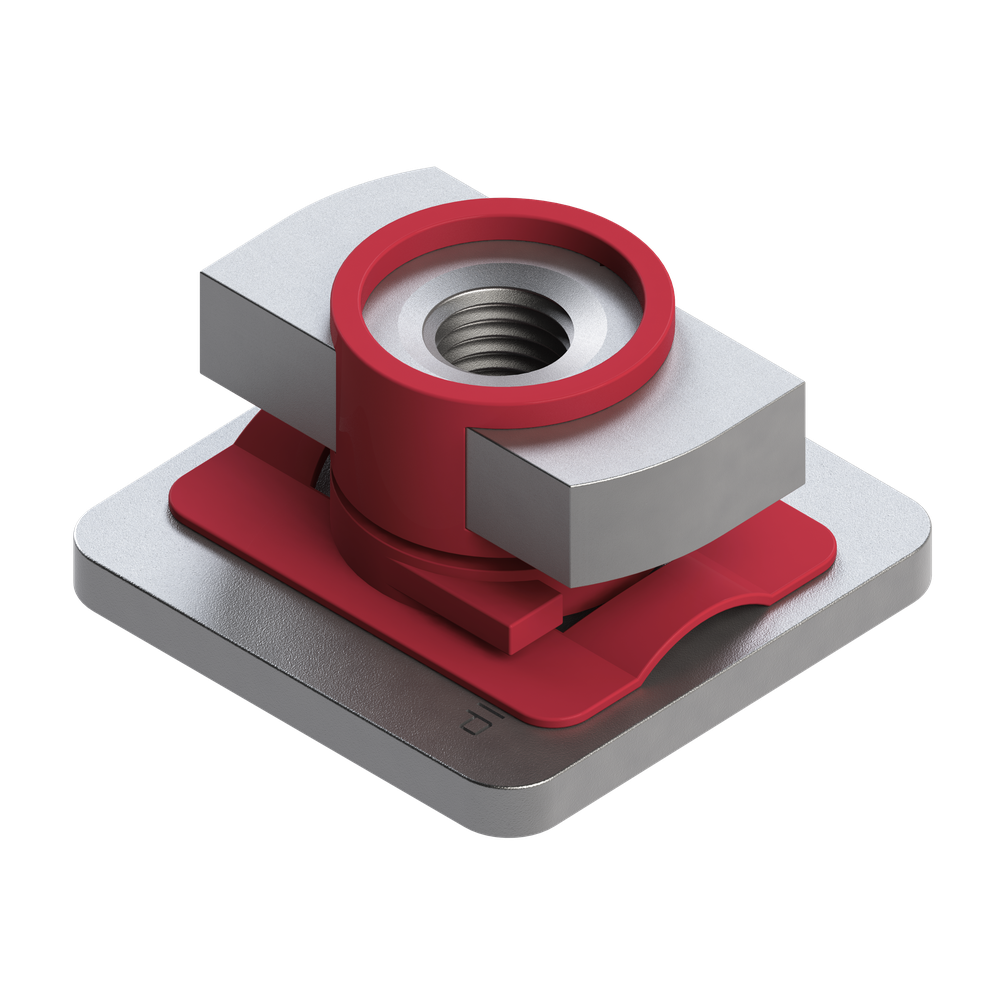

Гайка быстрого монтажа TNQ 41 6F ![Гайка быстрого монтажа TNQ 41 6F]()

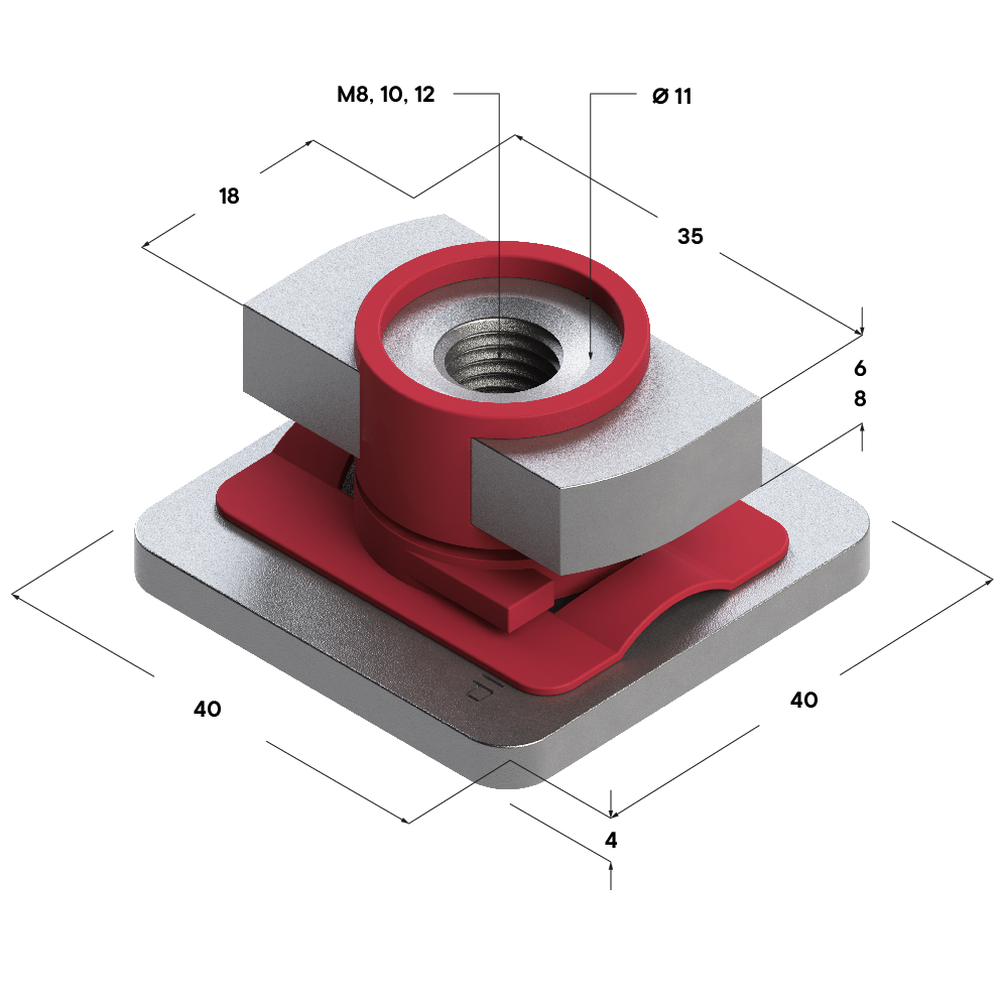

Гайка быстрого монтажа TNQ 41 6F ![Чертеж Гайка быстрого монтажа TNQ 41 6F]()

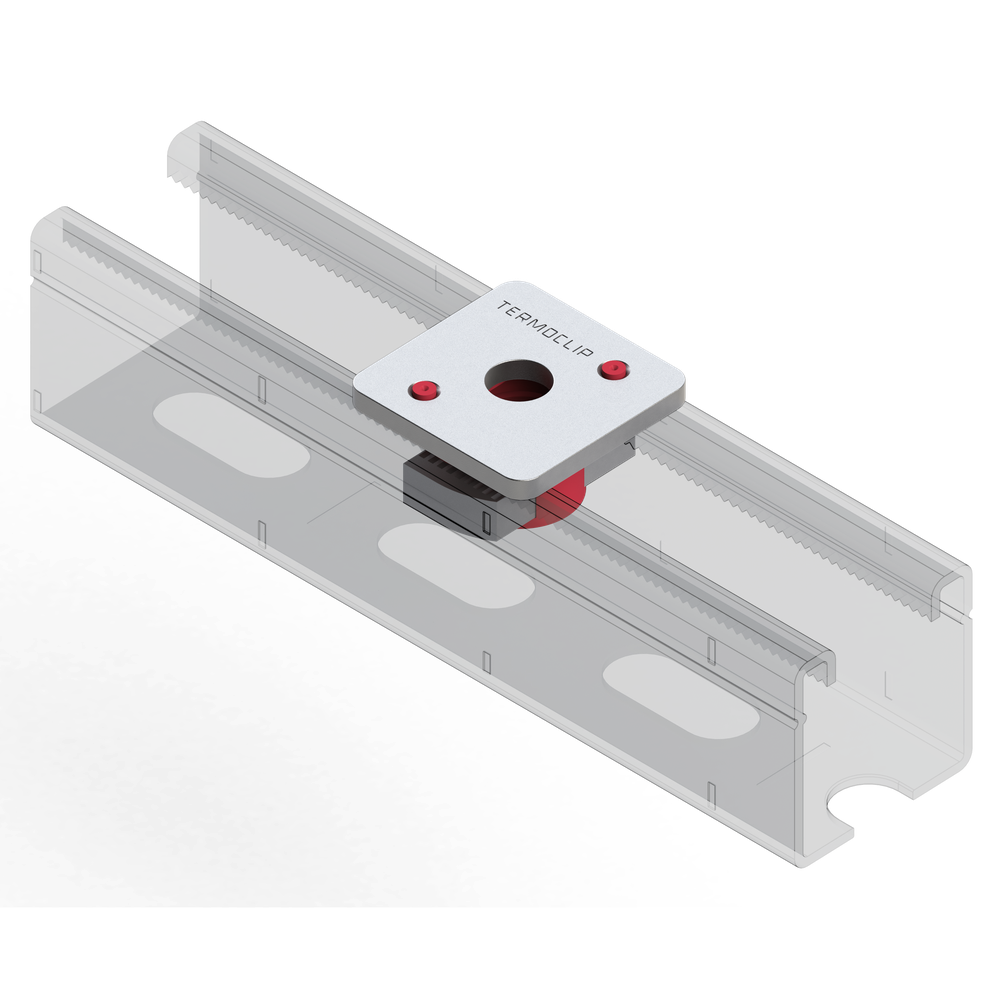

Чертеж Гайка быстрого монтажа TNQ 41 6F ![Применение Гайка быстрого монтажа TNQ 41 6F]()
Применение Гайка быстрого монтажа TNQ 41 6F
Гайка быстрого монтажа TNQ 41 6F
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Предназначена для соединения различных элементов тяжелых монтажных систем и профилей.Материал:
Сталь, гальваническое покрытие цинком. Полиамид.
| Наименование | Длина, мм | Ширина, мм | Толщина гайки, мм | Артикул | |
| 41 6F M8 | 50 | 20 | 6,0 | 09365003 | |
| 41 6F M8 | 50 | 20 | 6,0 | 09365001 | |
| 41 6F M10 | 50 | 20 | 6,0 | 09365002 | |
| 41 8F M8 | 50 | 20 | 8,0 | 09375001 | |
| 41 8F M8 | 50 | 20 | 8,0 | Hdg | 09365101 |
| 41 8F M10 | 50 | 20 | 8,0 | 09375002 | |
| 41 8F M10 | 50 | 20 | 8,0 | Hdg | 09365102 |
| 41 8F M12 | 50 | 20 | 8,0 | 09375003 | |
| 41 8F M12 | 50 | 20 | 8,0 | Hdg | 09365103 |
Нагрузки
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка быстрого монтажа 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка быстрого монтажа потайная 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка быстрого монтажа 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
Монтаж Гайка быстрого монтажа TNQ 41 6F
- Вставьте передвижную гайку в монтажный профиль, поверните на 90 градусов, выровняйте, ввинтите резьбовой стержень или винт, законтрогайте - и приспособление готово для соединений любого типа.
Преимущества Гайка быстрого монтажа TNQ 41 6F
- Гайку можно произвольным образом перемещать и выравнивать, при этом она не выпадает из профиля.
- Сокращение скорости монтажа.
- Возможность крепления к профилям в одной плоскости.
- Обеспечивает непосредственное крепление к профилям.
- Неразборный предварительно собранный компонент, удобный для использования.
- Установка гайки вровень с краем профиля.
- Удобство в использовании.
