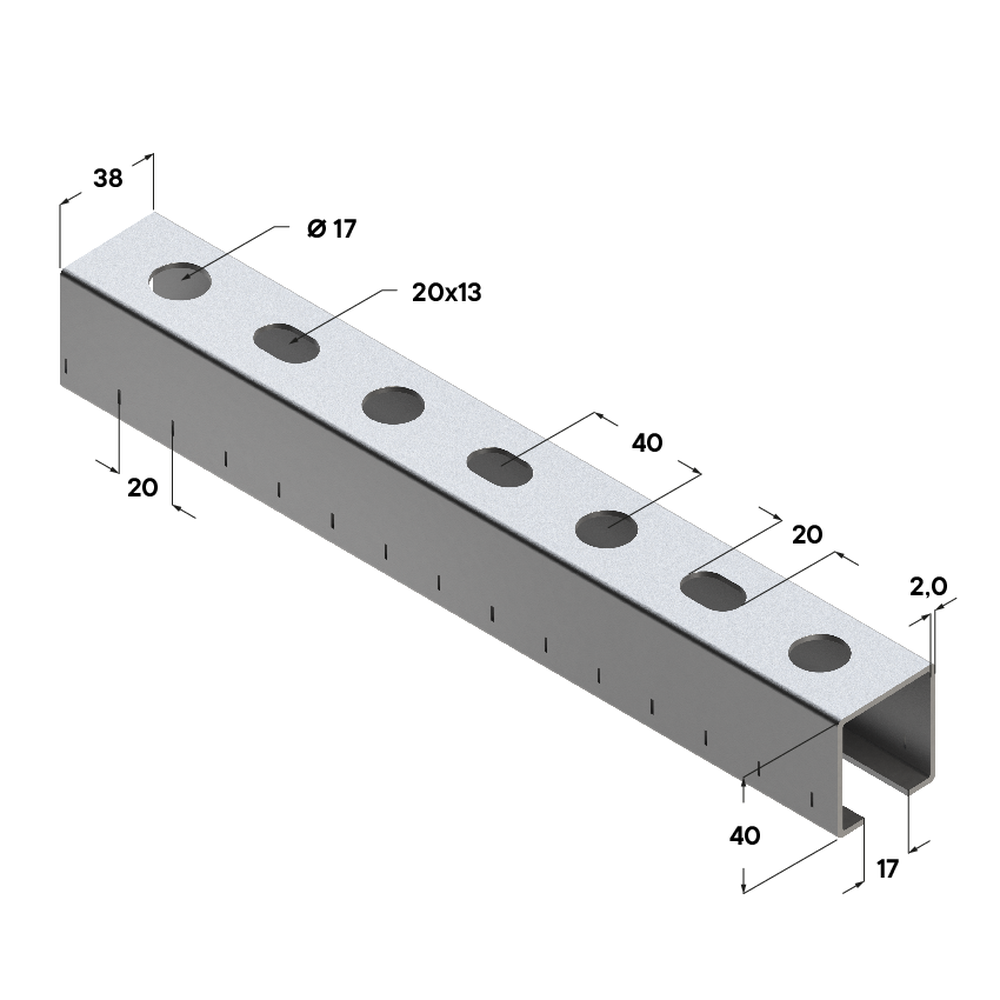

  • Чертеж Профиль TSC 38x40х2,0
    Чертеж Профиль TSC 38x40х2,0

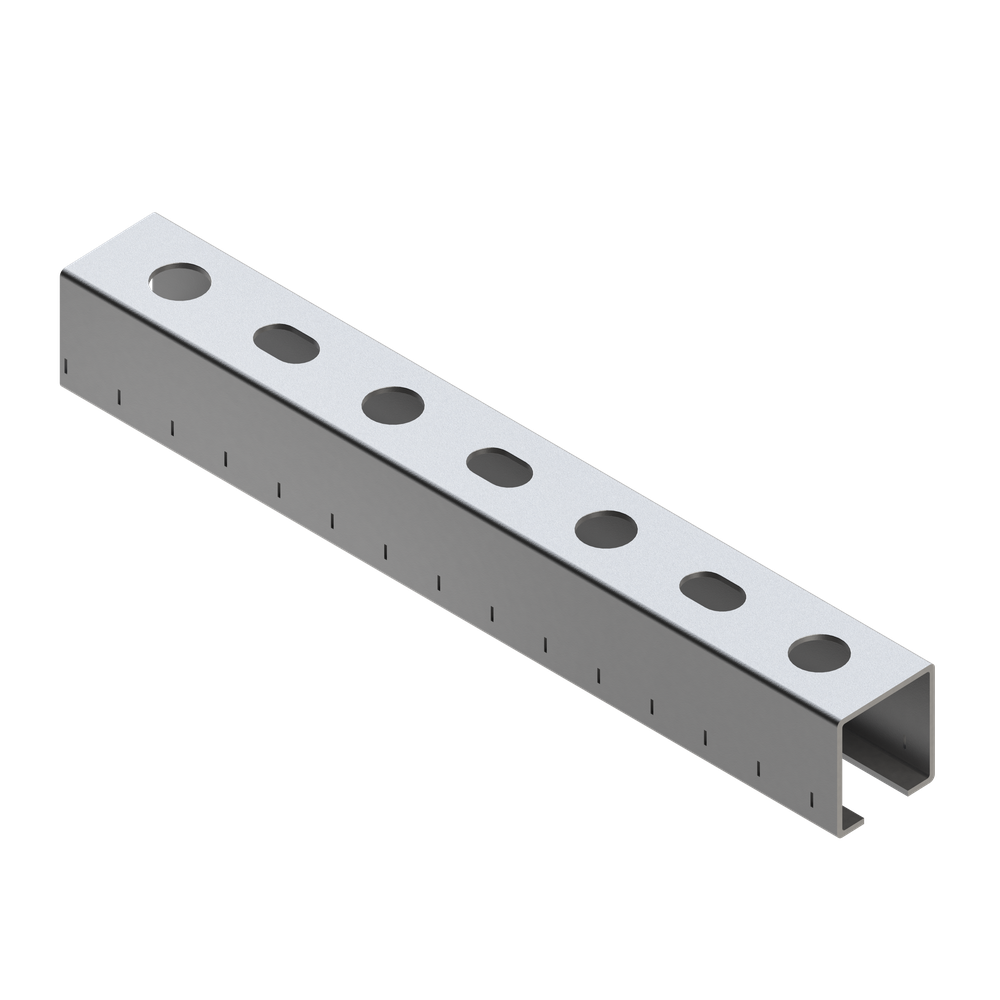

Профиль монтажный TSC 38х40х2,0

Назначение:

Профиль монтажный — шина С-образной формы предназначен для быстрого горизонтального и вертикального монтажа средних и тяжелых инженерных систем, систем вентиляции и кондиционирования, электроснабжения, трубопроводов, а также для изготовления стенных консолей, стеллажей и рам различного типа. Рекомендуется для применения в сухих и влажных помещениях.

Материал:

Сталь 2,0 мм, горячее цинкование.

Преимущества:

  1. Оптимизированное поперечное сечение профиля обеспечивает высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
  2. Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировки с двух сторон;
  3. Геометрия сечения профиля адаптирована под крепежные элементы;
  4. Высокая долговечность и эстетический внешний вид изделия;
  5. Специальным образом сконструированные соединительные детали обеспечивают возможность сборки простых, безопасных и многофункциональных конструкций;
  6. Четыре ребра жесткости позволяют увеличить устойчивость и прочность собираемой конструкции;
  7. Возможность соединения траверс без применения сварки;
  8. Снижение трудозатрат при монтаже.
МаркировкаСечение, ммДлина, ммТолщина металла, ммВес, кгАртикул
TSC 38x40x2.0-300038x4030002,05,4009241002
TSC 38x40x2.0-600038x4060002,010,9209241004
Нагрузки
Технические характеристики
Технические характеристики
Технические характеристики
Технические характеристики
Технические характеристики
Технические характеристики
Технические характеристики
Технические характеристики
ПрофильРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,50,751,0
28х18х1,0Допускаемая нагрузка F [кН]0,340,220,17
28х18х1,2Допускаемая нагрузка F [кН]0,430,290,19
28х30х1,8Допускаемая нагрузка F [кН]1,30,870,65
ПрофильРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  1,02,03,0
38х40х2,0Допускаемая нагрузка F [кН]1,530,680,3
ПрофильРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  1,02,04,0
41х21х2,0Максимальная рекомендуемая статическая нагрузка0,490,19-
41х41х2,0Максимальная рекомендуемая статическая нагрузка1,750,630,12
41х62х2,5Максимальная рекомендуемая статическая нагрузка3,991,890,45
ПрофильВес профиляПоперечное сечениеМомент инерцииМодуль упругости
 кг/мΔ см2см4см3
   IyIzWyWz
28х18х1,00,510,590,270,770,280,58
28х18х1,20,660,840,360,960,340,71
28х30х1,81,251,591,772,091,021,49
38х40х2,02,002,525,396,182,403,25
41х21х2,01,441,720,974,660,892,27
41х41х2,02,062,575,337,692,583,75
41х62х2,53,274,0517,7012,905,626,29
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
