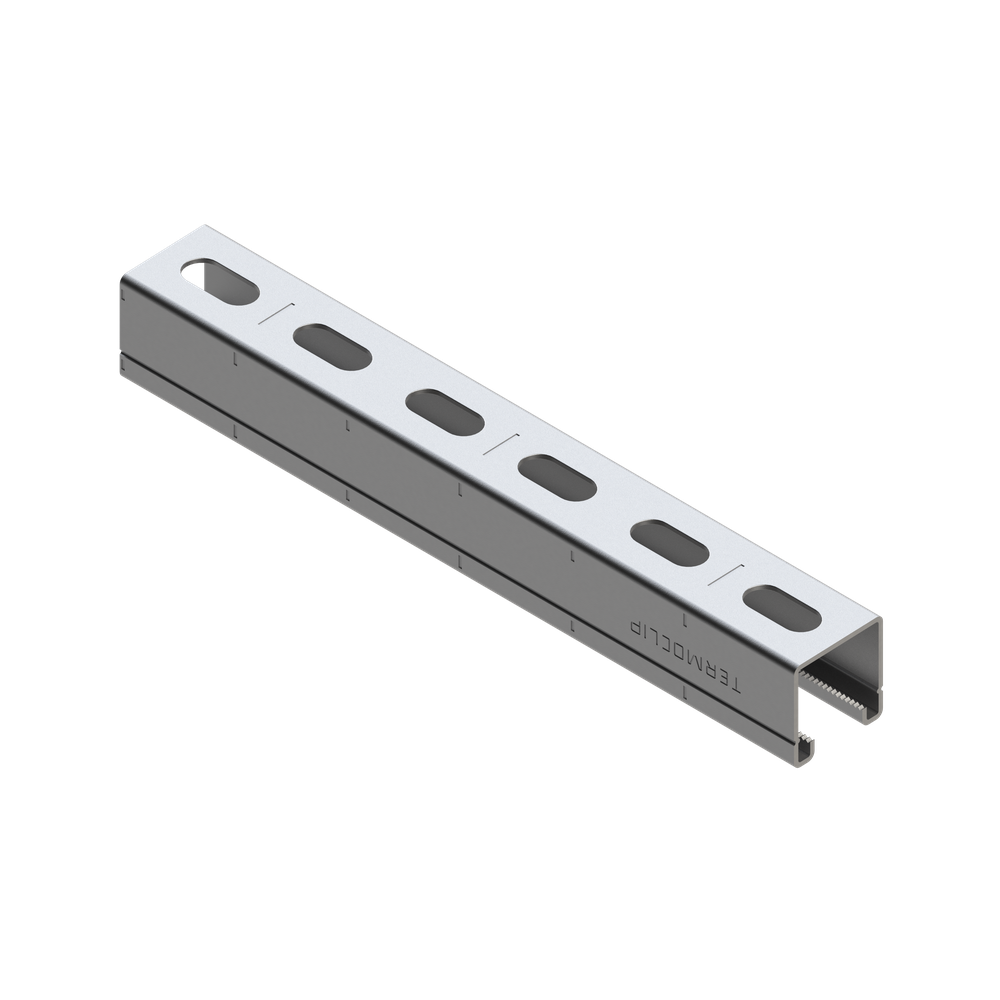

Профиль монтажный TSC 41х41x2,0. Купить
![Профиль монтажный TSC 41х41x2,0]()
Профиль монтажный TSC 41х41x2,0 ![Чертеж Профиль монтажный TSC 41х41x2,0]()

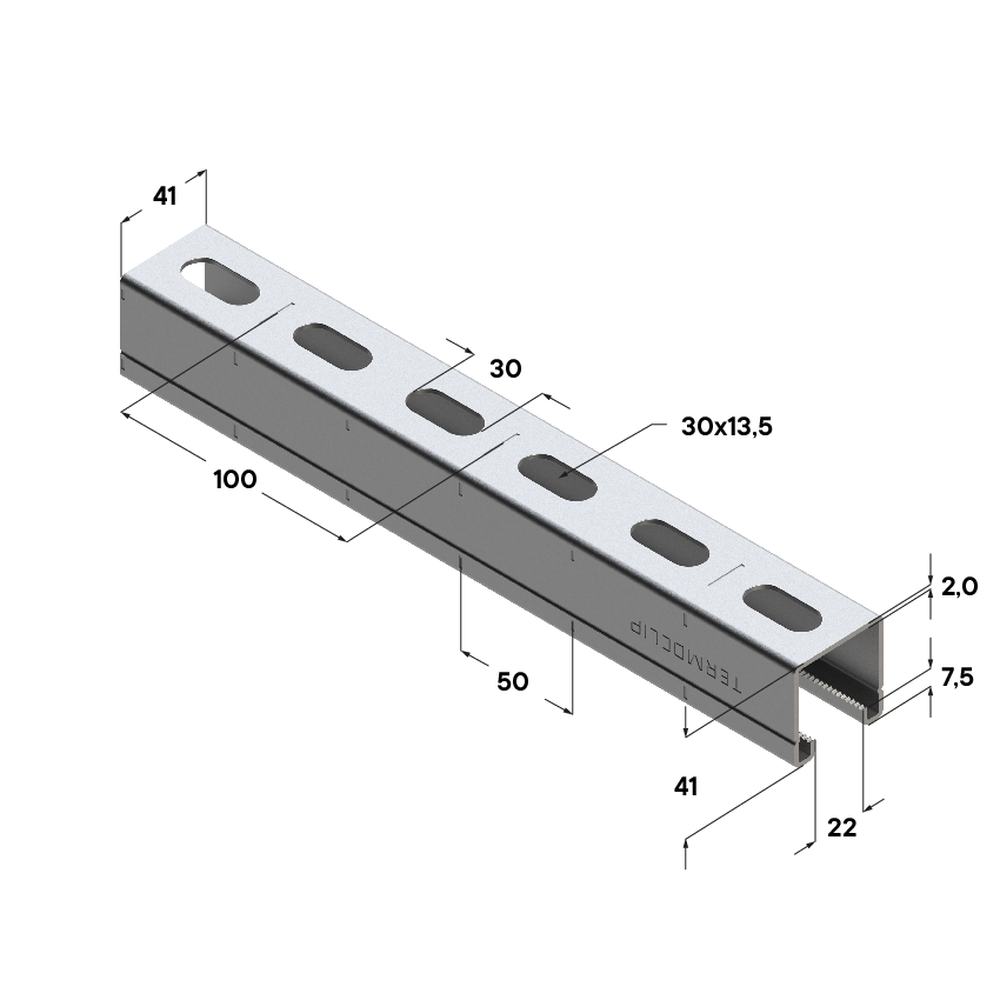

Чертеж Профиль монтажный TSC 41х41x2,0
Профиль монтажный TSC 41х41x2,0
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Профиль монтажный — траверса С-образной формы предназначен для горизонтального и вертикального монтажа тяжелых инженерных систем, оборудованиясистем вентиляции и кондиционирования, установок электроснабжения,элементов трубопроводов, также для изготовления стенных консолей пристенного монтажа, рам оснований различного типа под оборудование. Возможнозамещение на основе сконструированных модулей серийных опор ГОСТдля раскрепления технологических трубопроводов. Рекомендуется для применения в сухих и влажных помещениях.Материал:
Сталь 2,0 мм, горячее цинкование.
| Сечение, мм | Длина, мм | Толщина металла, мм | Артикул | |
| 41x41 | 3000 | 2,0 | Zn275 | 09369002 |
| 41x41 | 3000 | 2,0 | Zn600 | 09369004 |
| 41x41 | 6000 | 2,0 | Zn275 | 09369003 |
| 41x41 | 6000 | 2,0 | Zn600 | 09369005 |

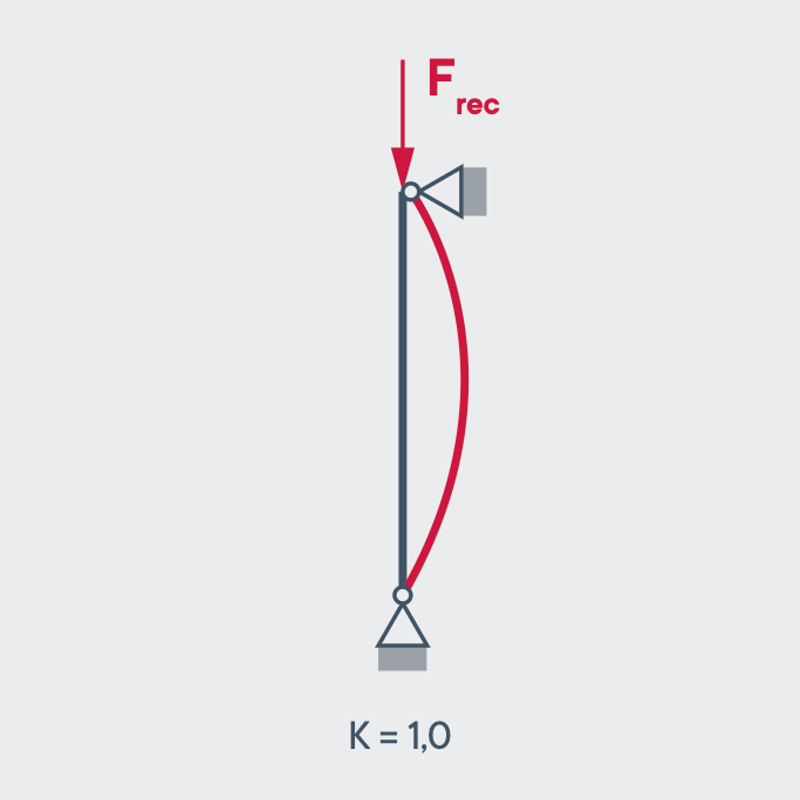

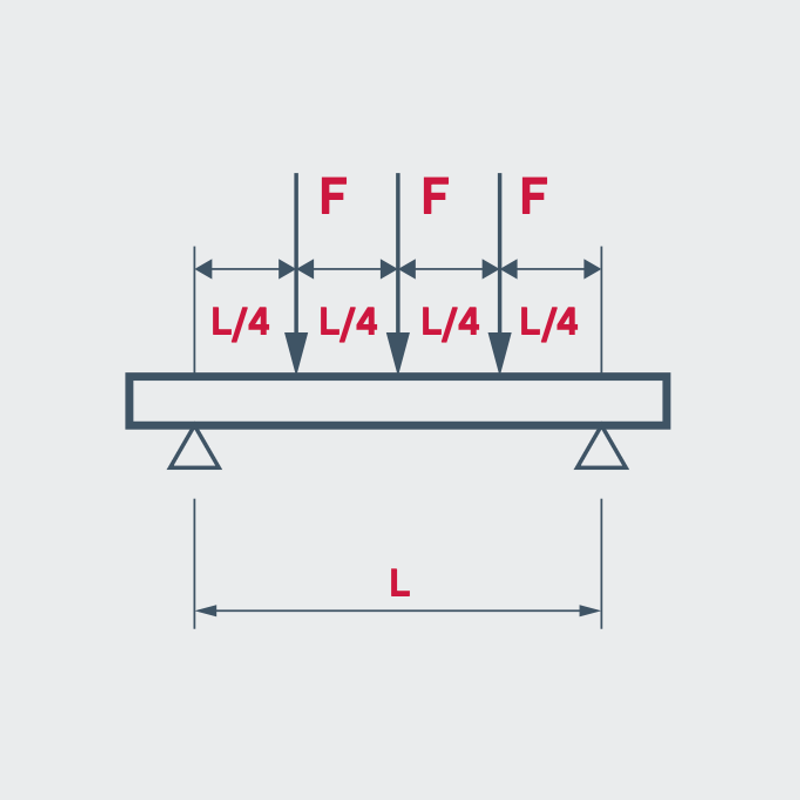

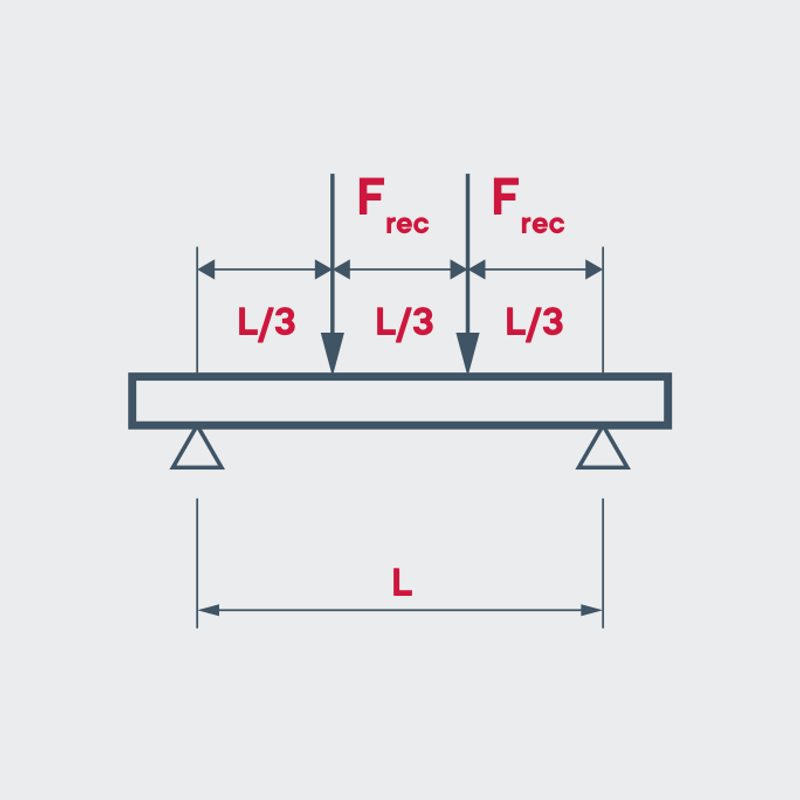

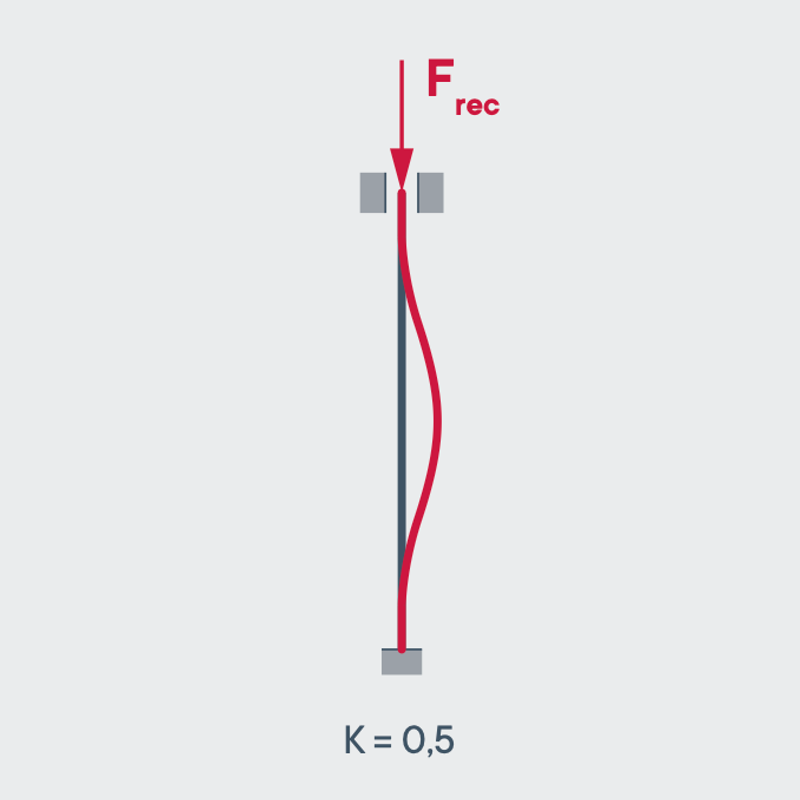

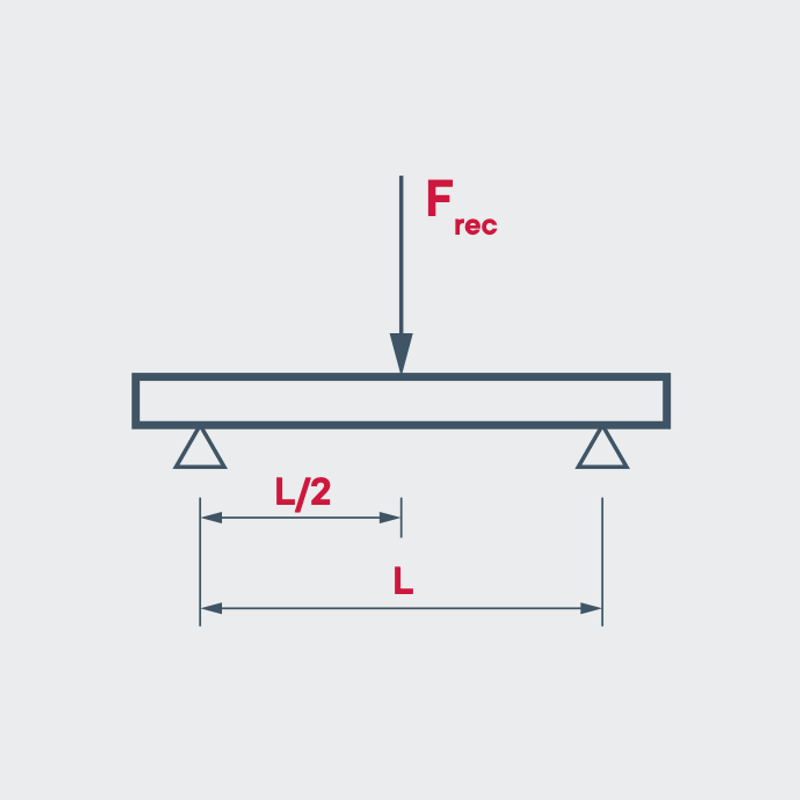

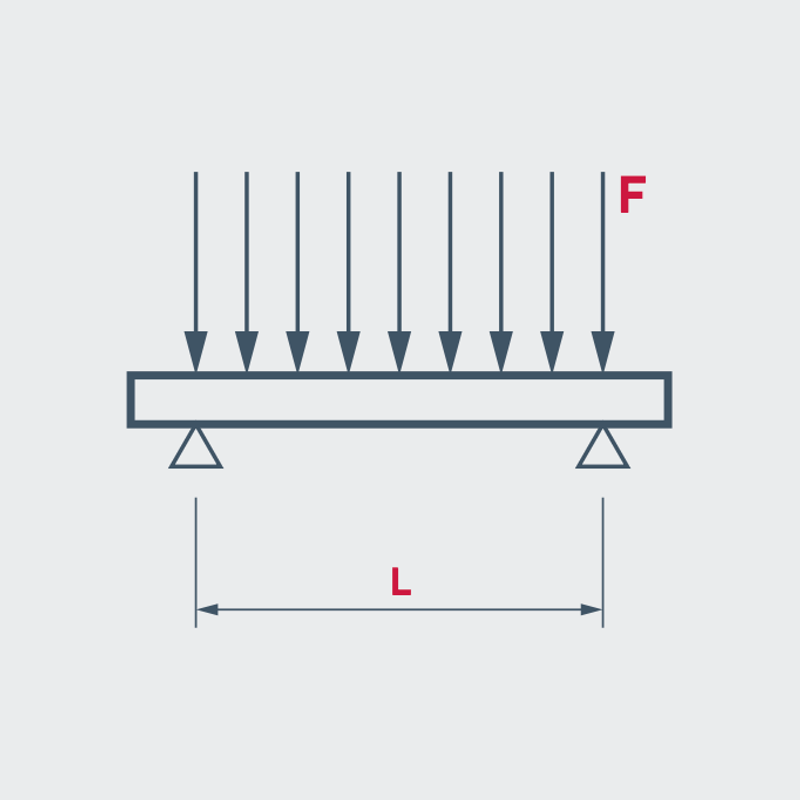

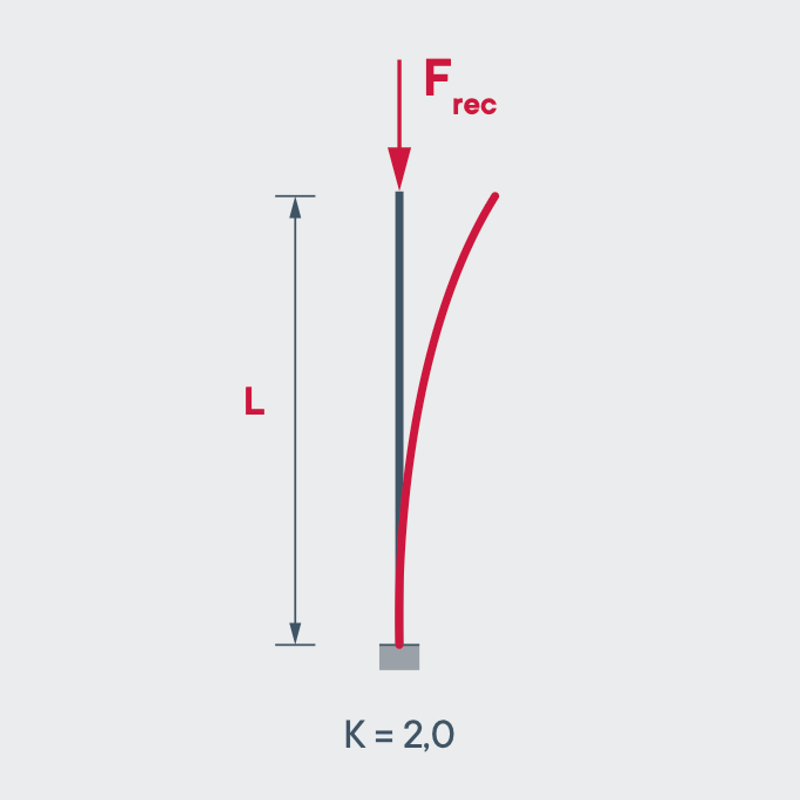

Нагрузки
| Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
| 0,5 | 0,75 | 1,0 | ||
| 28х18х1,0 | Допускаемая нагрузка F [кН] | 0,34 | 0,22 | 0,17 |
| 28х18х1,2 | Допускаемая нагрузка F [кН] | 0,43 | 0,29 | 0,19 |
| 28х30х1,8 | Допускаемая нагрузка F [кН] | 1,3 | 0,87 | 0,65 |
| Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
| 1,0 | 2,0 | 3,0 | ||
| 38х40х2,0 | Допускаемая нагрузка F [кН] | 1,53 | 0,68 | 0,3 |
| Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
| 1,0 | 2,0 | 4,0 | ||
| 41х21х2,0 | Максимальная рекомендуемая статическая нагрузка | 0,49 | 0,19 | - |
| 41х41х2,0 | Максимальная рекомендуемая статическая нагрузка | 1,75 | 0,63 | 0,12 |
| 41х62х2,5 | Максимальная рекомендуемая статическая нагрузка | 3,99 | 1,89 | 0,45 |

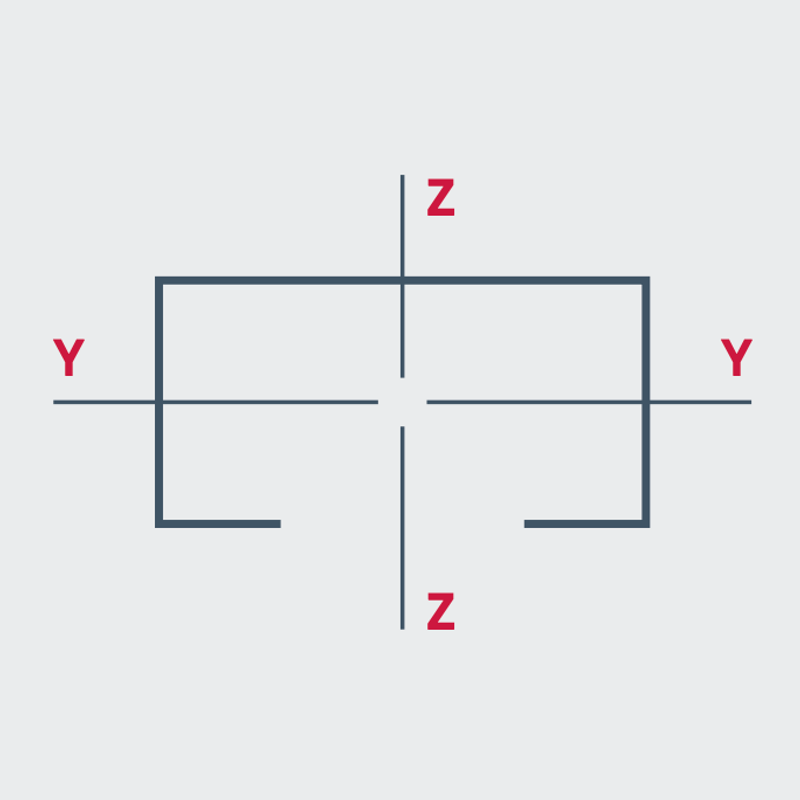

| Профиль | Вес профиля | Поперечное сечение | Момент инерции | Модуль упругости | ||
| кг/м | Δ см2 | см4 | см3 | |||
| Iy | Iz | Wy | Wz | |||
| 28х18х1,0 | 0,51 | 0,59 | 0,27 | 0,77 | 0,28 | 0,58 |
| 28х18х1,2 | 0,66 | 0,84 | 0,36 | 0,96 | 0,34 | 0,71 |
| 28х30х1,8 | 1,25 | 1,59 | 1,77 | 2,09 | 1,02 | 1,49 |
| 38х40х2,0 | 2,00 | 2,52 | 5,39 | 6,18 | 2,40 | 3,25 |
| 41х21х2,0 | 1,44 | 1,72 | 0,97 | 4,66 | 0,89 | 2,27 |
| 41х41х2,0 | 2,06 | 2,57 | 5,33 | 7,69 | 2,58 | 3,75 |
| 41х62х2,5 | 3,27 | 4,05 | 17,70 | 12,90 | 5,62 | 6,29 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж Профиль монтажный TSC 41х41x2,0
- Идеально подходит и в качестве несущей конструкции для тяжелых вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
- Возможны конструктивные варианты для решения задач раскрепления технологических трубопроводов и оборудования.
- Имеются возможности по сборке пространственных каркасов рам для монтажа и установки оборудования.
- Разнообразные возможности использования при монтаже и установке стеллажей в сочетании с обширной программой модульных деталей.
- Форма отверстий в профиле обеспечивает точную и удобную регулировку. Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
- Возможность сборки и регулировки с двух сторон.
Преимущества Профиль монтажный TSC 41х41x2,0
- Быстрое и рациональное крепление участков и трасс трубопроводов, вентиляционных каналов и воздуховодов.
- Штрихи деления шкалы сбоку и на стороне с канавкой упрощают работупо выверке крепежных элементов во время проведения монтажа и облегчают замер и раскрой профилей на месте строительных работ.
- Надежное крепление с боковым регулированием и регулированием по высоте.
- Высокая жесткость на изгиб благодаря оптимальным поперечным сечениямпрофилей.
- Построение конструкций с правильными статическими параметрами с помощьюразнообразных соединительных деталей.
- Возможность использования с подходящими виброизоляционными элементамидля всех монтажных профилей.
- Опрятный внешний вид благодаря заглушкам Termoclip.
- Несущие профили 41x21; 41x41 и 41x62 соответствуют требованиям крепленийтехнологических трубопроводов.
