Фланец седельный поворотный TSF P 38-41 4F6. Купить

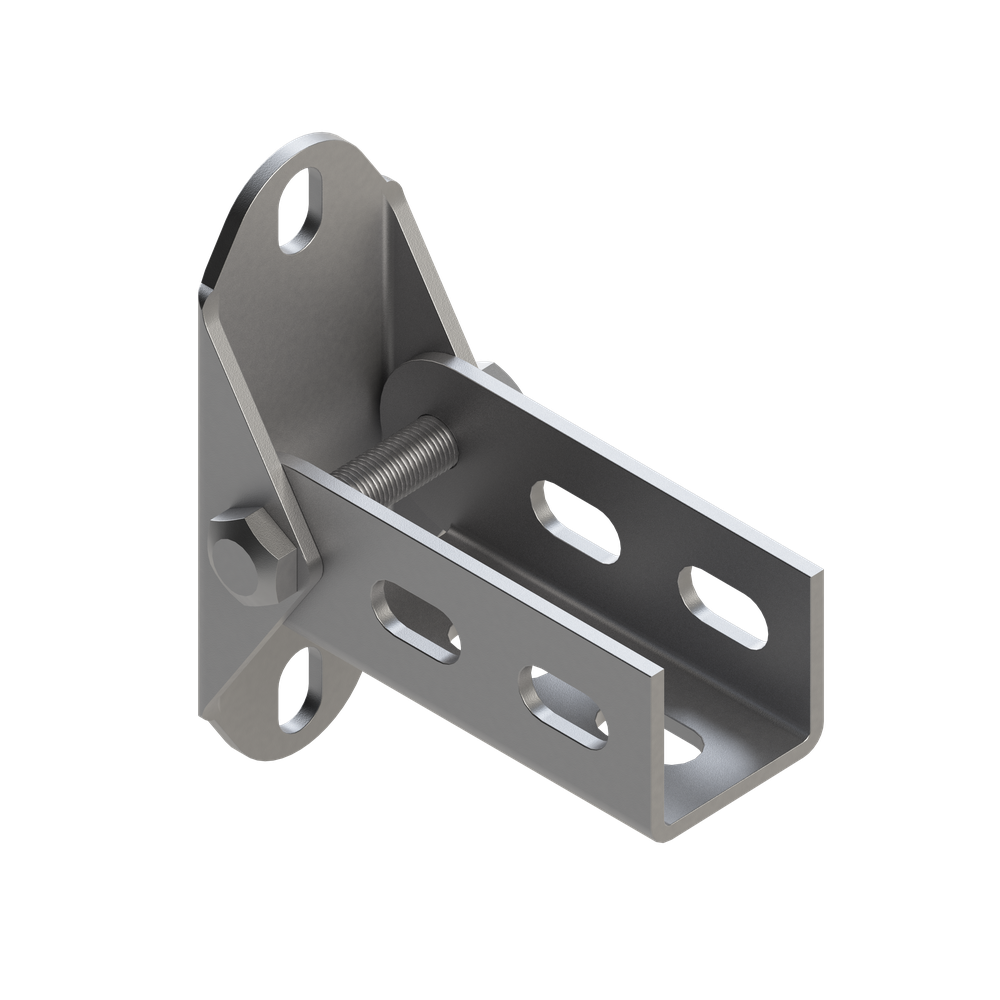

![Фланец седельный поворотный TSF P 38-41 4F6]()
Фланец седельный поворотный TSF P 38-41 4F6 ![Чертеж Фланец седельный поворотный TSF P 38-41 4F6]()

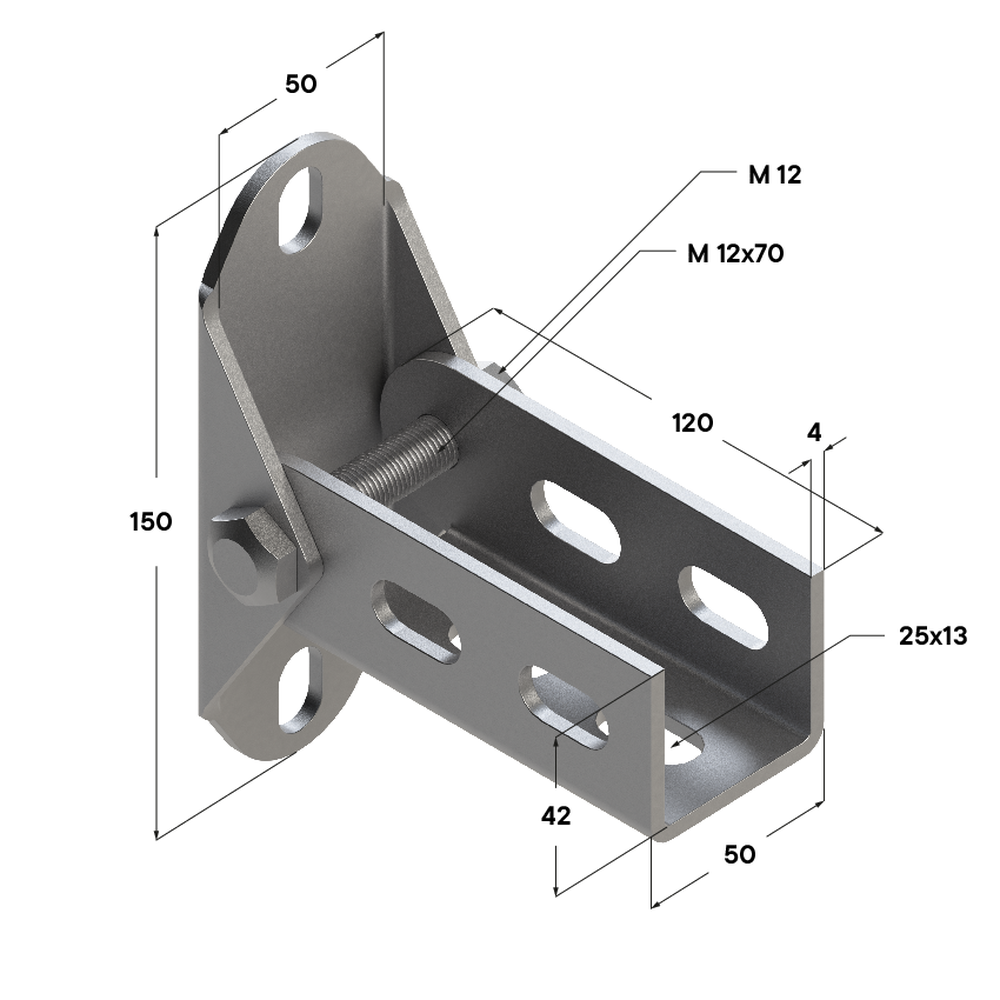

Чертеж Фланец седельный поворотный TSF P 38-41 4F6 ![Применение Фланец седельный поворотный TSF P 38-41 4F6]()

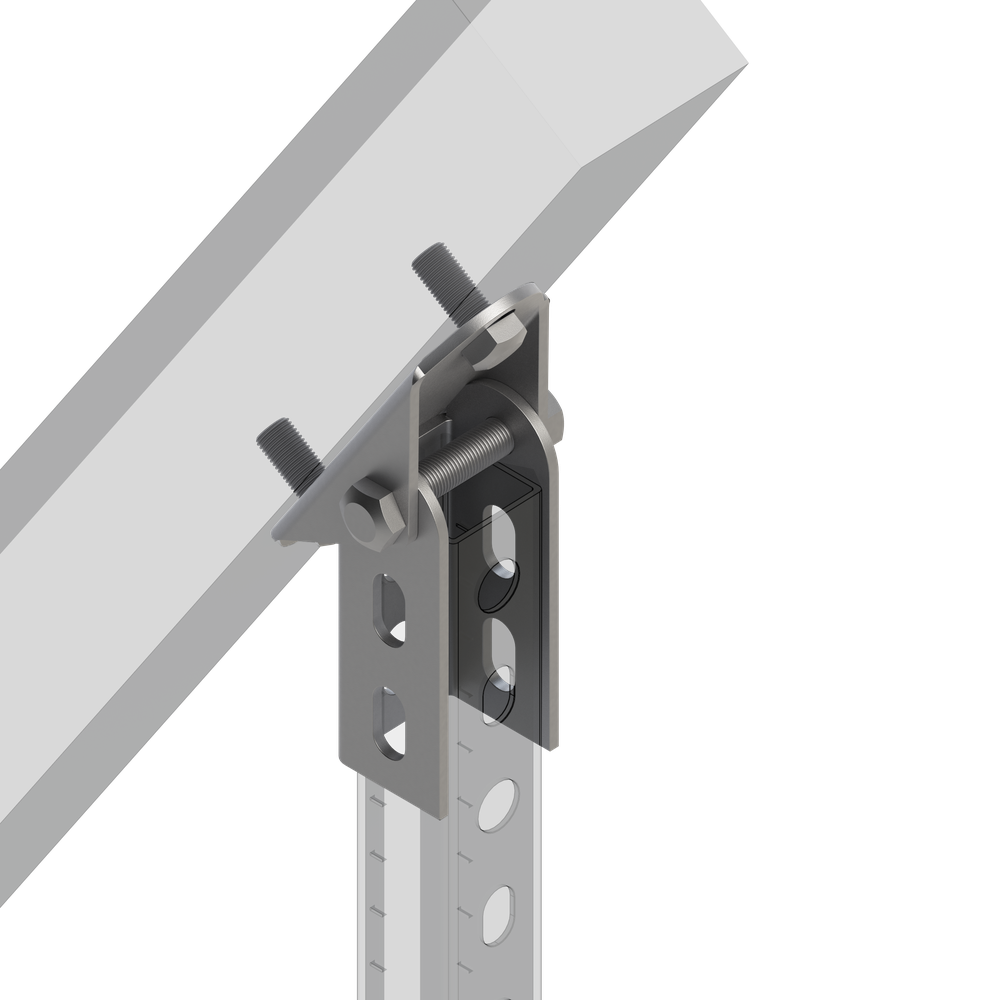

Применение Фланец седельный поворотный TSF P 38-41 4F6
Фланец седельный поворотный TSF P 38-41 4F6
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Обеспечение возможности монтажа профиля к любому типу основанияи геометрии. Шарнирное соединение позволяет проводить выверенный монтаж, когда необходима точная регулировка с последующей фиксацией углового положения. Является элементом основания для присоединения профиляот 38 до 41. Надежность, простота и универсальность применения позволяют решать различные задачи по пространственному угловому раскреплению.Материал:
Сталь, гальваническое покрытие цинком.
| Опорная площадка, мм | Седло | Вес, кг | Артикул | ||||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | |||
| 150x50 | 4,0 | 50x42 | 120 | 4,0 | 0,55 | 09255004 | |
| 150x50 | 4,0 | 50x42 | 120 | 4,0 | 0,55 | Hdg | 09255104 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж Фланец седельный поворотный TSF P 38-41 4F6
- Крепление профилей к любому базовому материалу.
- Монтаж на любых наклонных поверхностях (элементы перекрытий, выполненные на основе пространственных металлоконструкций, кровля быстровозводимых зданий и сооружений)
- Монтаж на поверхностях со сложной геометрией (сводах и каналах круглогосечения, шахтах, метрополитенов)
- Возможность использования как основы для решения различных задачпо раскреплению инженерных коммуникаций (трубы, каналы, легкое оборудование, воздуховоды)
Преимущества Фланец седельный поворотный TSF P 38-41 4F6
- Высокая универсальность применения.
- Надежность и простота использования.
- Возможность выбора угла установки непосредственно на месте монтажа.
- Простой и быстрый монтаж посредством предварительно собранного модуля
