Фланец седельный продольный TSF L 38-41 6F2. Купить

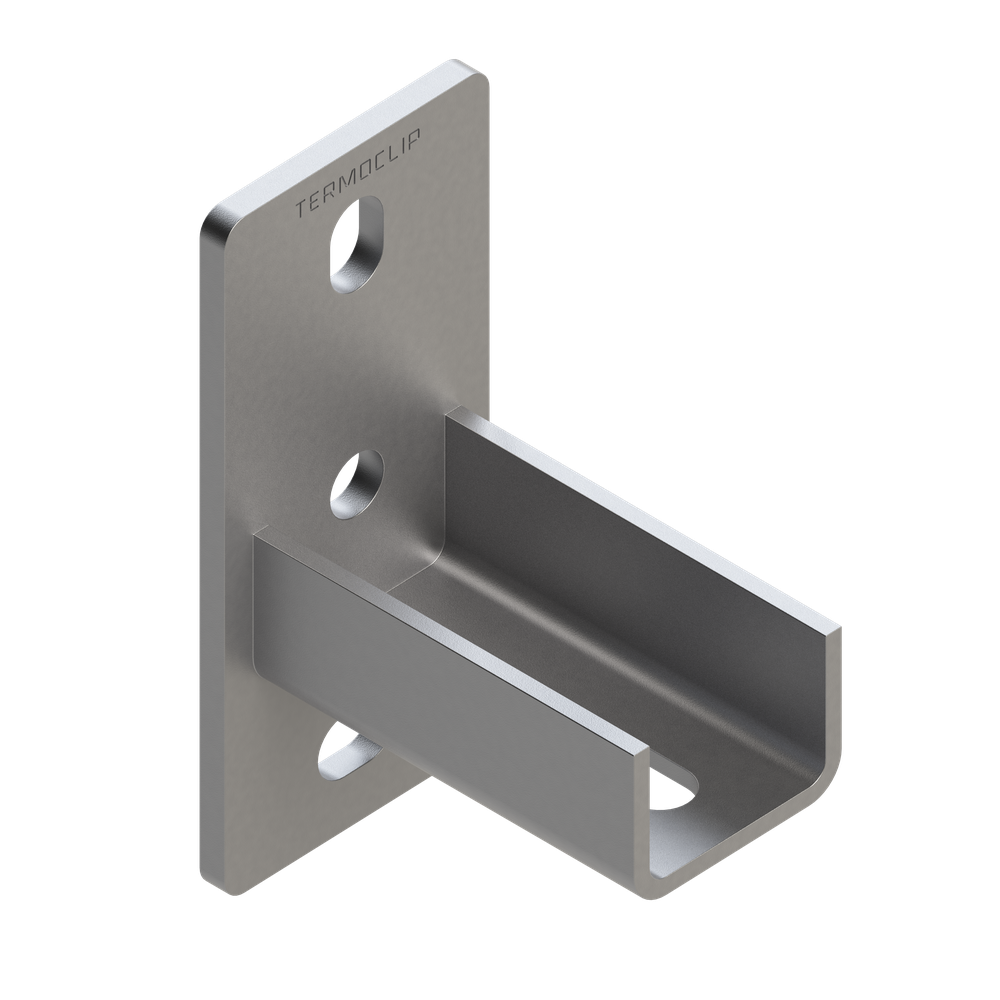

![Фланец седельный продольный TSF L 38-41 6F2]()

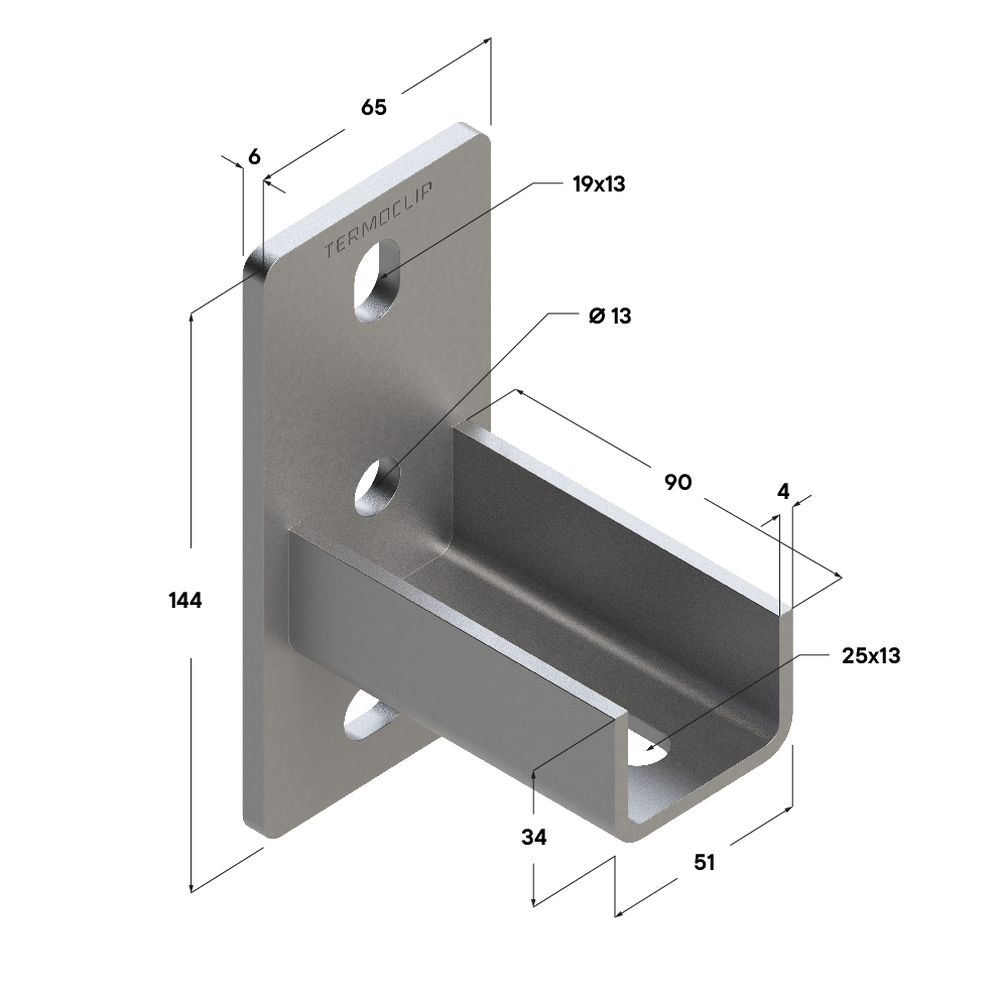

Фланец седельный продольный TSF L 38-41 6F2 ![Чертеж Фланец седельный продольный TSF L 38-41 6F2]()

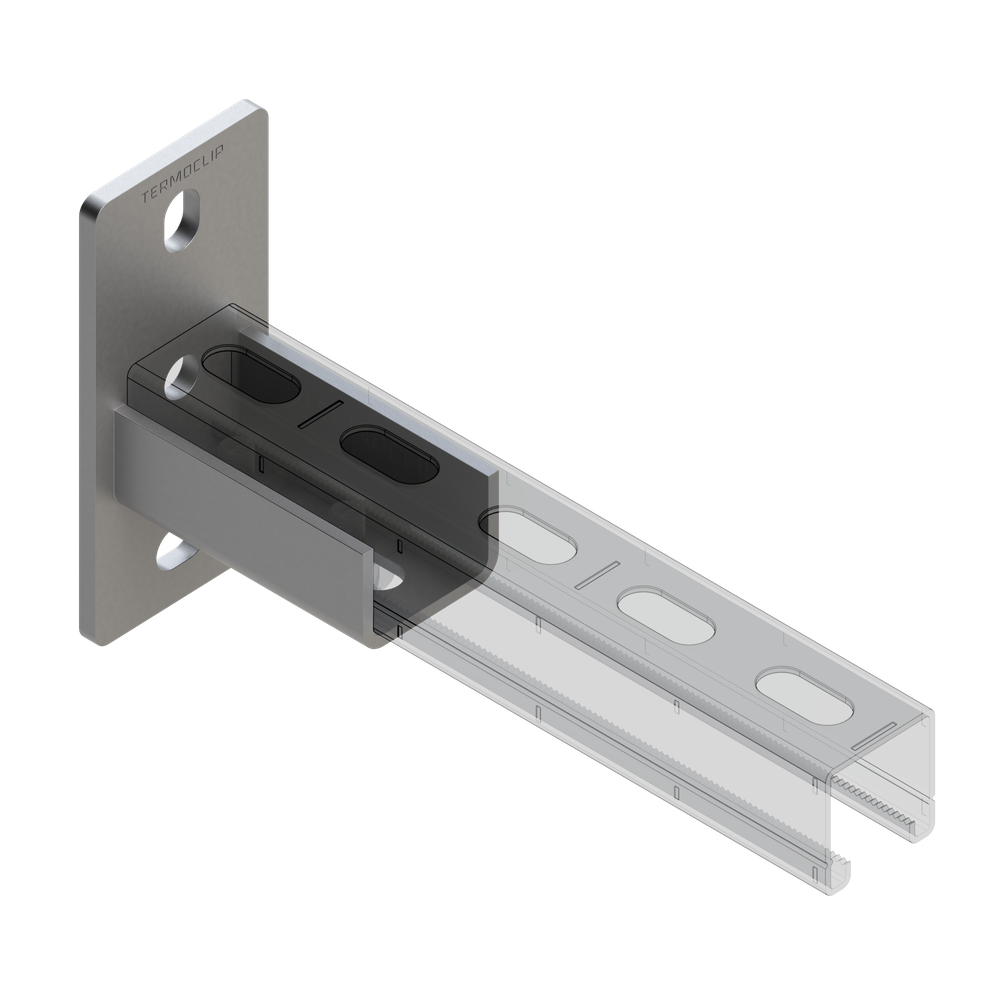

Чертеж Фланец седельный продольный TSF L 38-41 6F2 ![Применение Фланец седельный продольный TSF L 38-41 6F2]()
Применение Фланец седельный продольный TSF L 38-41 6F2
Фланец седельный продольный TSF L 38-41 6F2
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Фланец седельный идеально подходит для изготовления различных конструкций и соединений средних и тяжелых монтажных систем. С его помощьюи с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах.Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.Материал:
Сталь, гальваническое покрытие цинком.
| Опорная площадка, мм | Седло | Вес, кг | Артикул | ||||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | |||
| 144x65 | 6,0 | 51x34 | 90 | 4,0 | 0,67 | 09255001 | |
| 144x65 | 6,0 | 51x34 | 90 | 4,0 | 0,67 | Hdg | 09255101 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж Фланец седельный продольный TSF L 38-41 6F2
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможностьсборки, безопасных, многофункциональных и сложных пространственныхконструкций.
- Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
- Профиль может быть смонтирован открытием вниз или в сторону;
- Снижение трудозатрат при монтаже.
Преимущества Фланец седельный продольный TSF L 38-41 6F2
- Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка.
- Жесткий соединительный элемент для несущих конструкций.
- Простой монтаж.
