Фланец седельный универсальный TSF U 38-41 6F6. Купить

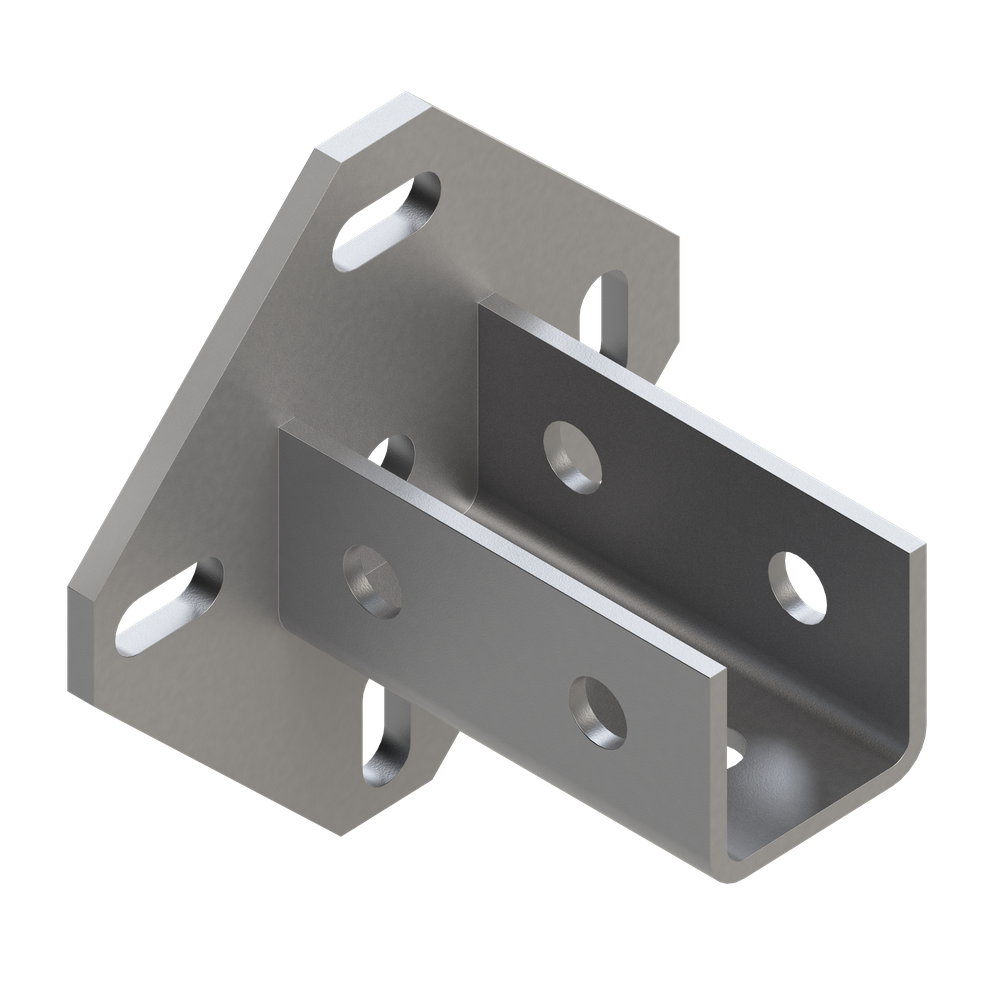

![Фланец седельный универсальный TSF U 38-41 6F6]()

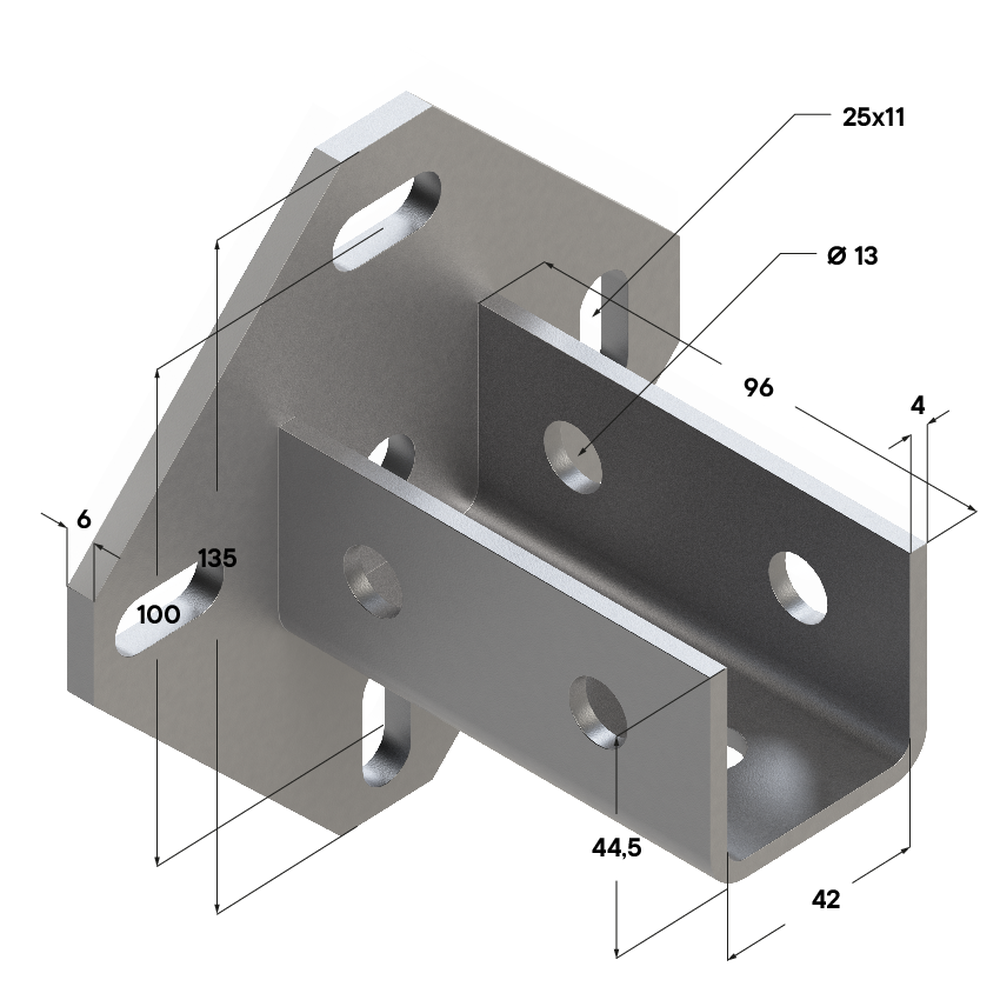

Фланец седельный универсальный TSF U 38-41 6F6 ![Чертеж Фланец седельный универсальный TSF U 38-41 6F6]()
Чертеж Фланец седельный универсальный TSF U 38-41 6F6 ![Применение Фланец седельный универсальный TSF U 38-41 6F6]()
Применение Фланец седельный универсальный TSF U 38-41 6F6
Фланец седельный универсальный TSF U 38-41 6F6
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Установка на потолки, стены и полы отдельно или вместе с монтажными системами. Возможно применение в раскреплении на металлическое основание, при условии предварительной подготовки места установки. Рекомендуется для установки внутри и снаружи помещений. Удобство применения в стесненных условиях шахт и каналов.Материал:
Сталь, гальваническое покрытие цинком.
| Опорная площадка, мм | Седло | Вес, кг | Артикул | ||||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | |||
| 135x135 | 6,0 | 42x44,5 | 96 | 4 | 0,55 | 09255003 | |
| 135x135 | 6,0 | 42x44,5 | 96 | 4 | 0,55 | Hdg | 09255103 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж Фланец седельный универсальный TSF U 38-41 6F6
- Возможно применение в комплексе с профилем для устройства вертикальных опор, держателей труб и технологических трубопроводов.
- Монтаж в качестве короткой консоли несущей конструкции трассы трубопровода при незначительном выносе трассы трубопровода от стены.
- Возможность использования в качестве основания (опорного элемента) консольной балки для крепления вентиляционных каналов, воздуховодов, трубопроводов и кабельных лотков.
- В сочетании с несущим профилем можно использовать в качестве несущего основания при тяжелых нагрузках для крепления труб в шахтах и каналах.
- Подходит как элемент конструктива для устройства двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.
- Для виброизоляционного крепления к стене, например, вентиляторов и кондиционеров, насосов, водопроводных станций и т.д., при условии совместного использования с резиновым ковриком для виброгашения.
- Возможно применение при монтаже в качестве самостоятельной или сборной опоры.
Преимущества Фланец седельный универсальный TSF U 38-41 6F6
- Единое направление пазов в седле обеспечивает хорошую фиксацию закрепляемого профиля.
- Увеличенная опорная плита для надёжного крепления к строительному основанию, что позволяет равномерно распределять нагрузку.
- Сварное исполнение (круговая сварка) профилированного опорного седла гарантирует высокую стоикость к нагрузкам.
- Простота сборки.
- Наличие четырех профильных отверстий в пластине основания опоры облегчает монтаж и позволяет выполнять небольшую регулировку опоры даже после установки на основание.
