Уголок 3D левый ТA L 38-41 4F3. Купить
![Уголок 3D левый ТA L 38-41 4F3]()

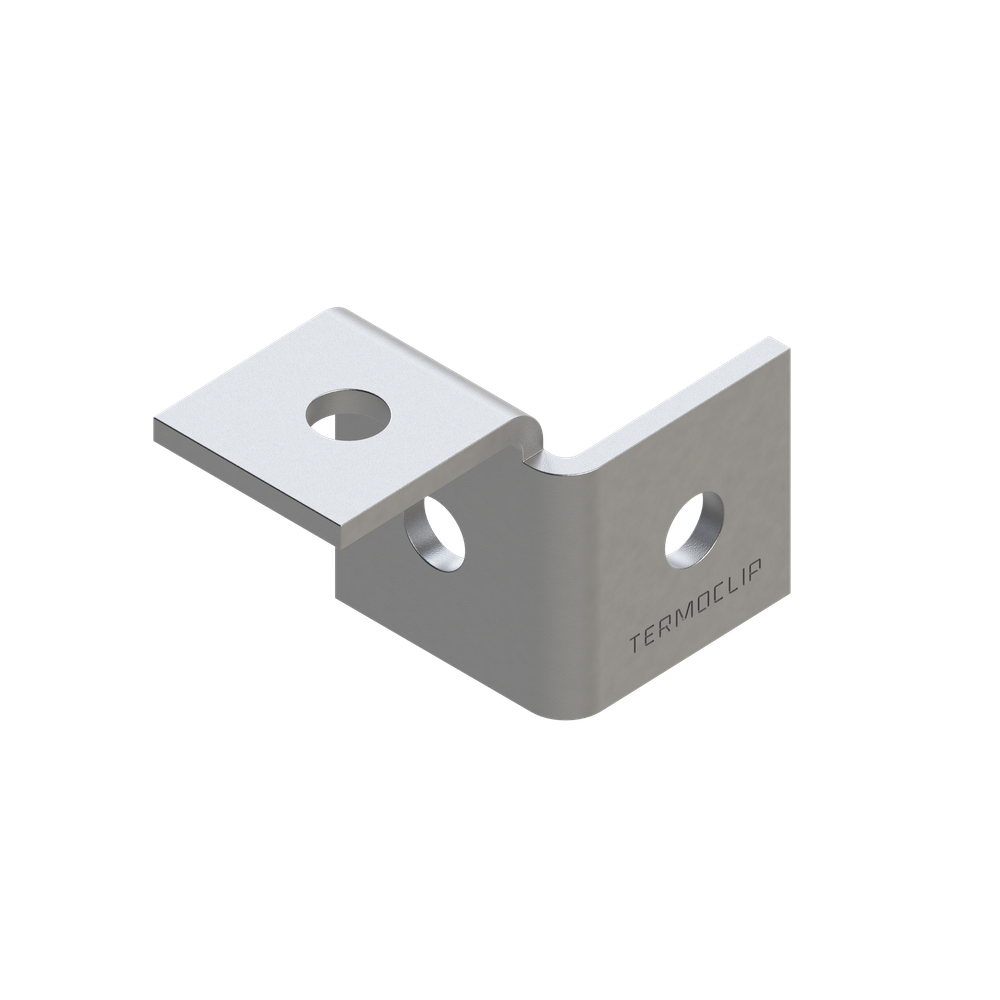

Уголок 3D левый ТA L 38-41 4F3 ![Чертеж Уголок 3D левый ТA L 38-41 4F3]()

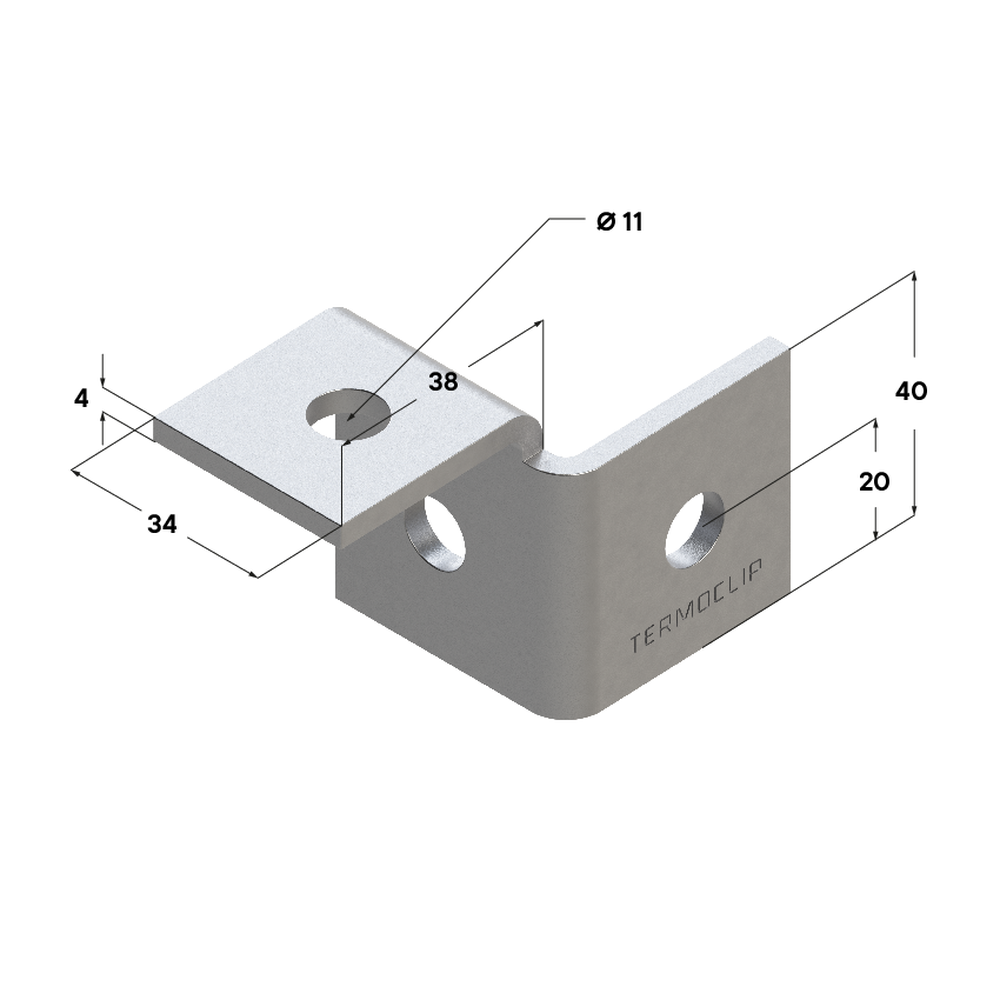

Чертеж Уголок 3D левый ТA L 38-41 4F3 ![Применение Уголок 3D левый ТA L 38-41 4F3]()

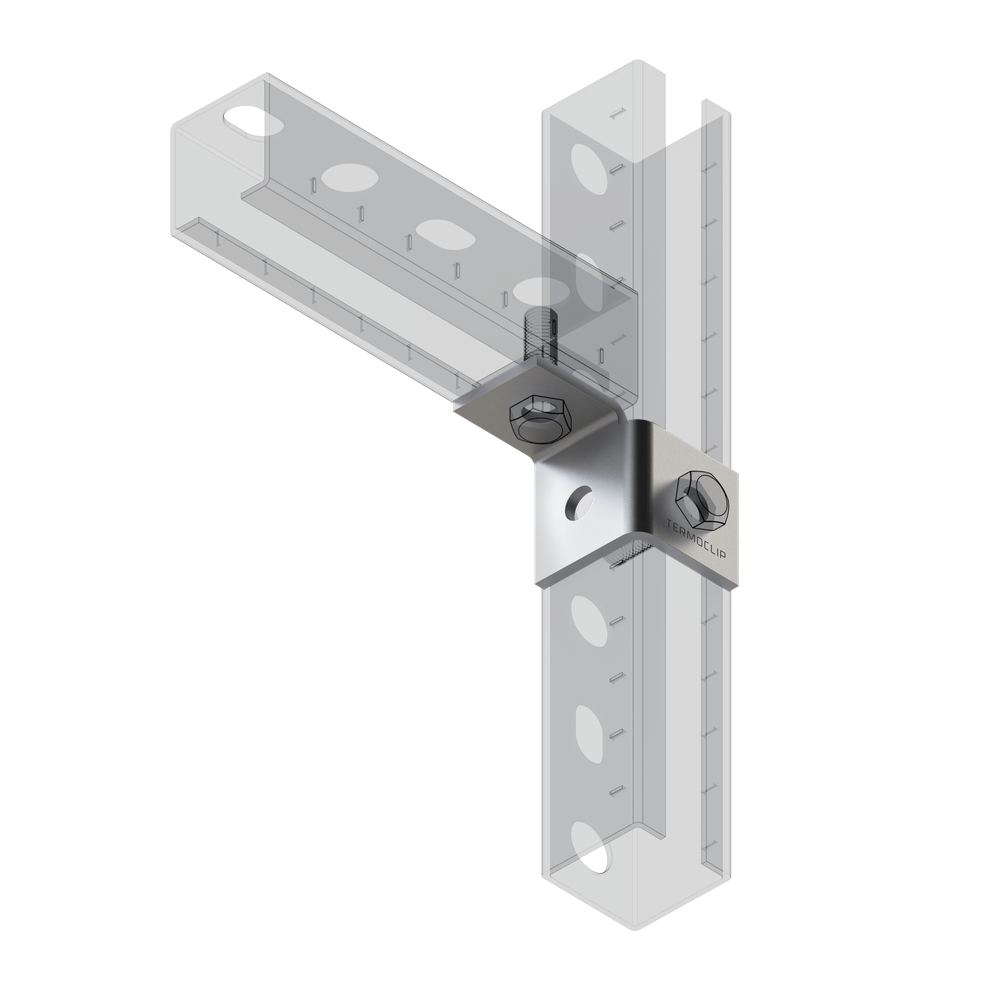

Применение Уголок 3D левый ТA L 38-41 4F3
Уголок 3D левый ТA L 38-41 4F3
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Монтажный соединительный элемент 3D-образной формы предназначендля горизонтального и вертикального соединения профиля. Быстрая и удобная фиксация при помощи зажимных гаек, Т-образных болтов. Высокие физико-механические характеристики соединительного уголка позволяют применять его в высоко нагруженных конструкциях, в том числе рам, каркасов и стеллажей на основе монтажного профиля.Материал:
Сталь, гальваническое покрытие цинком.
| Опорная площадка, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул |
| 34x40 | 44 | 4,0 | 0,13 | 09254002 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Монтаж Уголок 3D левый ТA L 38-41 4F3
- Возможность разноуровневого монтажа с установкой отводов по трем направлениям.
- Применяются при сборке пространственных каркасов рам, рамных конструкций и монтажа оборудования.
- Форма отверстий в уголке обеспечивает точную и удобную регулировку на несущем профиле.
- Возможность сборки и регулировки с двух сторон.
Преимущества Уголок 3D левый ТA L 38-41 4F3
- Монтаж конструкций без сварки.
- Применяются для создания конструкций, стабильных узловых и угловых соединений из монтажных профилей.
- Возможность реализовать узловые соединения с отводами в 2, 3 и 4-х плоскостях.
- Высокая вариативность, с помощью нескольких элементов можно создатьмножество соединений.
- Быстрый, простой монтаж в сочетании с зажимом для углового крепления.
