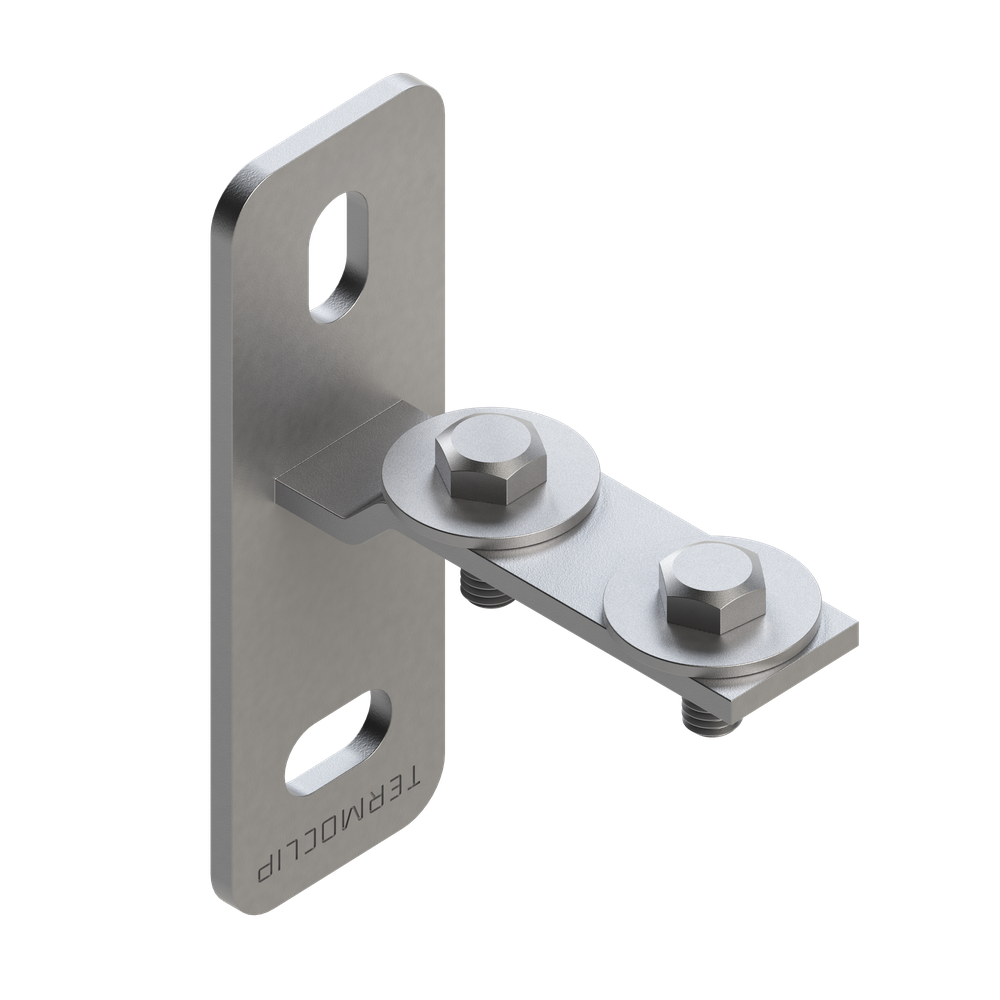

Фланец торцевой поперечный TEF T 28 4F2 M8

Как заказать?

Добавьте изделие в Заказ,
затем отправьте Заявку.

Отдел продаж:

Назначение:

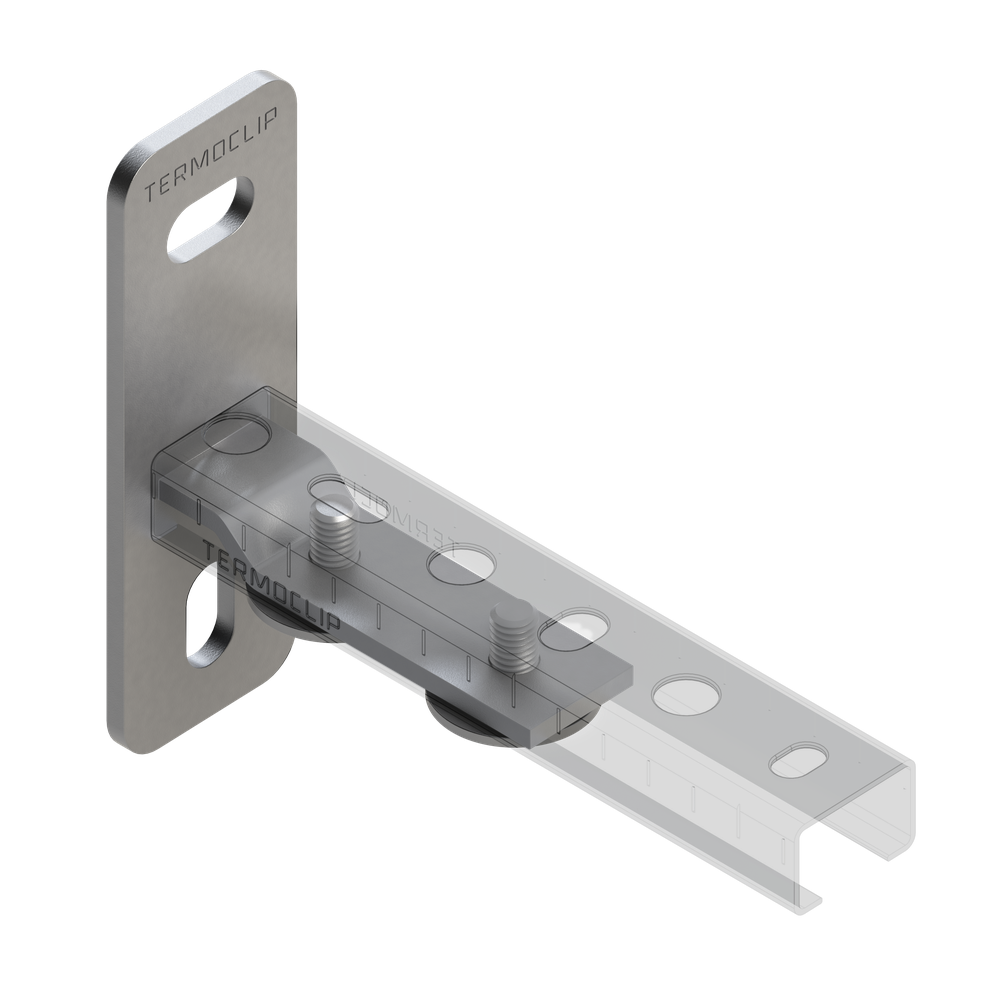

Предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления монтажных профилей в качестве траверс.С помощью монтажных профилей можно легко изготавливать поперечиныв шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить.Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.

Материал:

Сталь, гальваническое покрытие цинком.

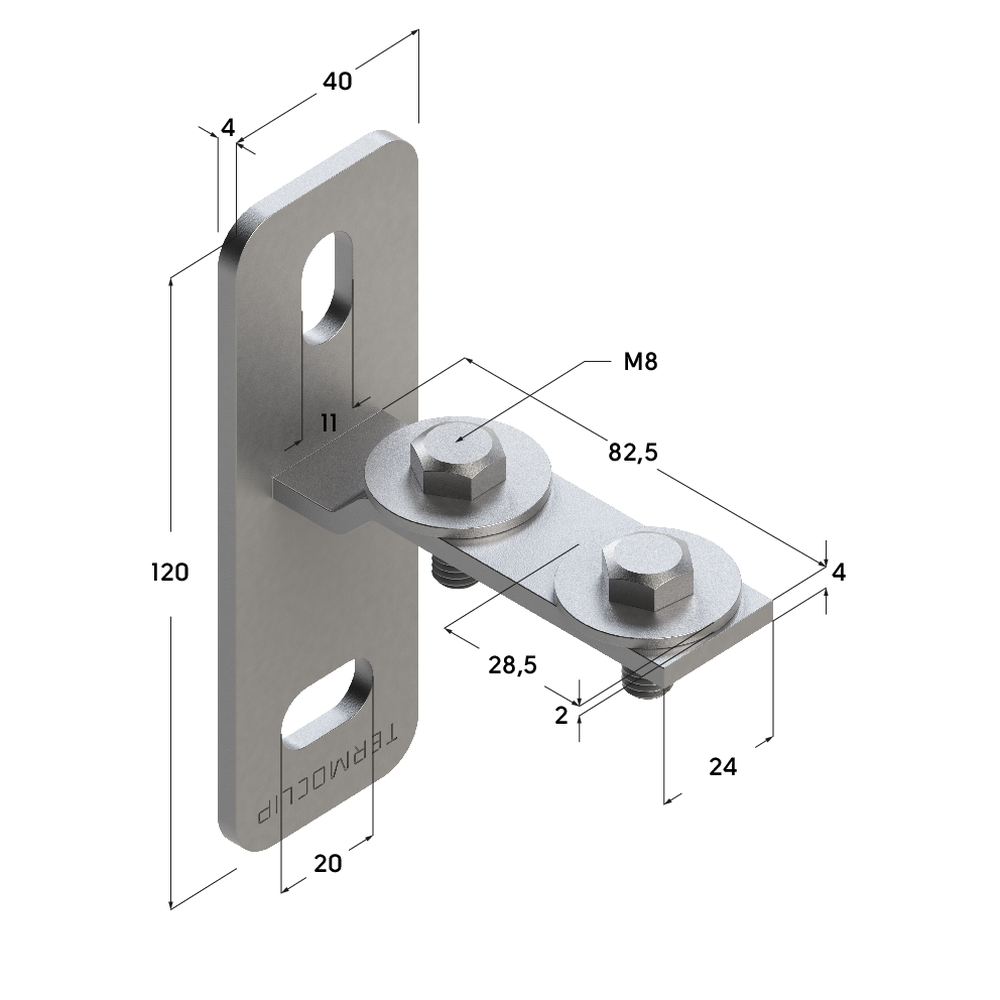

Опорная площадка, мм		Соеденитель			Вес, кг	Артикул
Длина / ширина, мм	Толщина, мм	Ширина, мм	Длина, мм	Толщина, мм
120x40	4,0	24	82,5	4,0	0,25	09116001

Нагрузки

Профиль	Одинарное крепление М8 Макс. нагрузка F_rec,кН	Двойное крепление М8 Макс. нагрузка F_rec,кН	Крутящий момент,Нм
28х18	0,8	1,5	12
28х30	0,8	1,5	12
38х40	0,8	1,5	15
41х21	0,8	1,5	15
41х41	1,0	2,0	20
41х62	2,0	4,0	25

Монтаж Фланец торцевой поперечный TEF T 28 4F2 M8

Соединение — без сварки.
Конструктивные элементы монтажных систем обеспечивают возможностьсборки, безопасных, многофункциональных и сложных пространственныхконструкций.
Форма отверстий в основании обеспечивает точную и удобную регулировку.
Торцевые фланцы монтируются в профиль монтажный с помощью 2-х шестигранных болтов и 2-х подкладных шайб — быстрый монтаж.
Снижение трудозатрат при монтаже.

Преимущества Фланец торцевой поперечный TEF T 28 4F2 M8

Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца.
