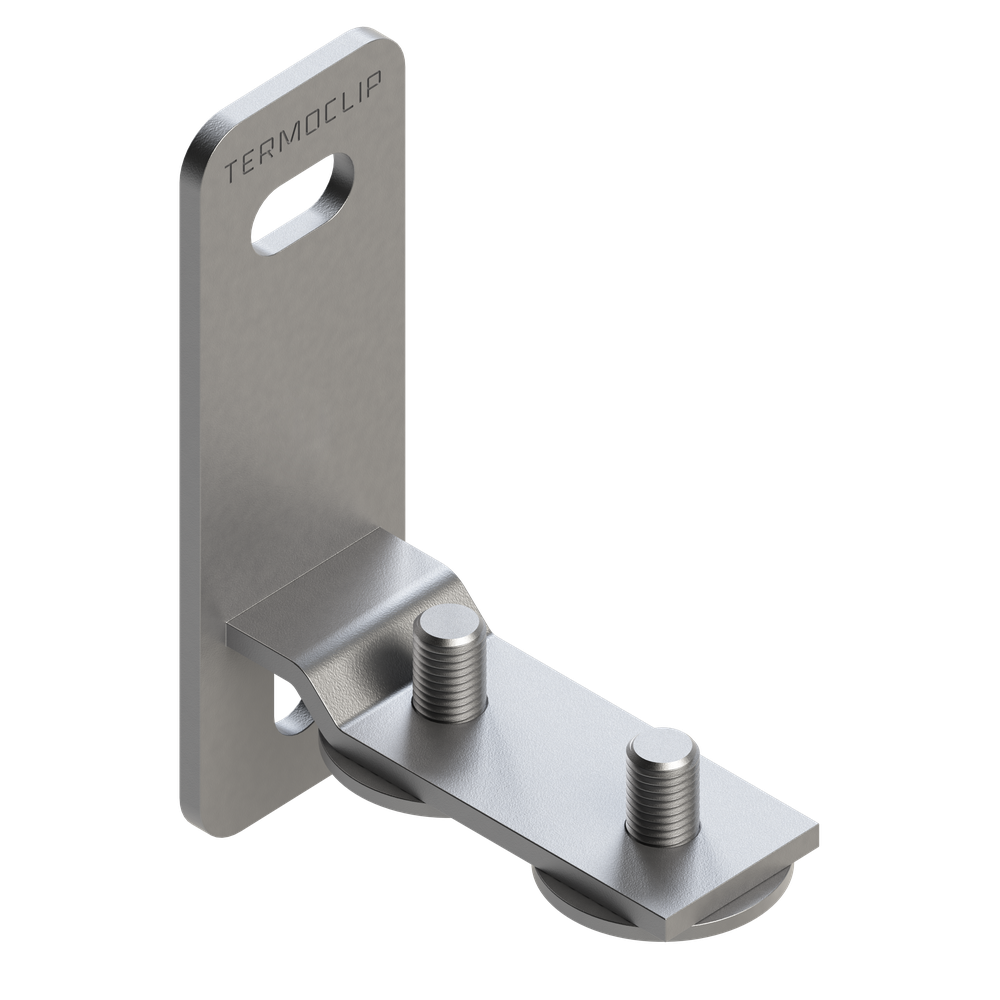

Фланец торцевой поперечный TEF T 38-40 4F2 M10. Купить
![Фланец торцевой поперечный TEF T 38-40 4F2 M10]()

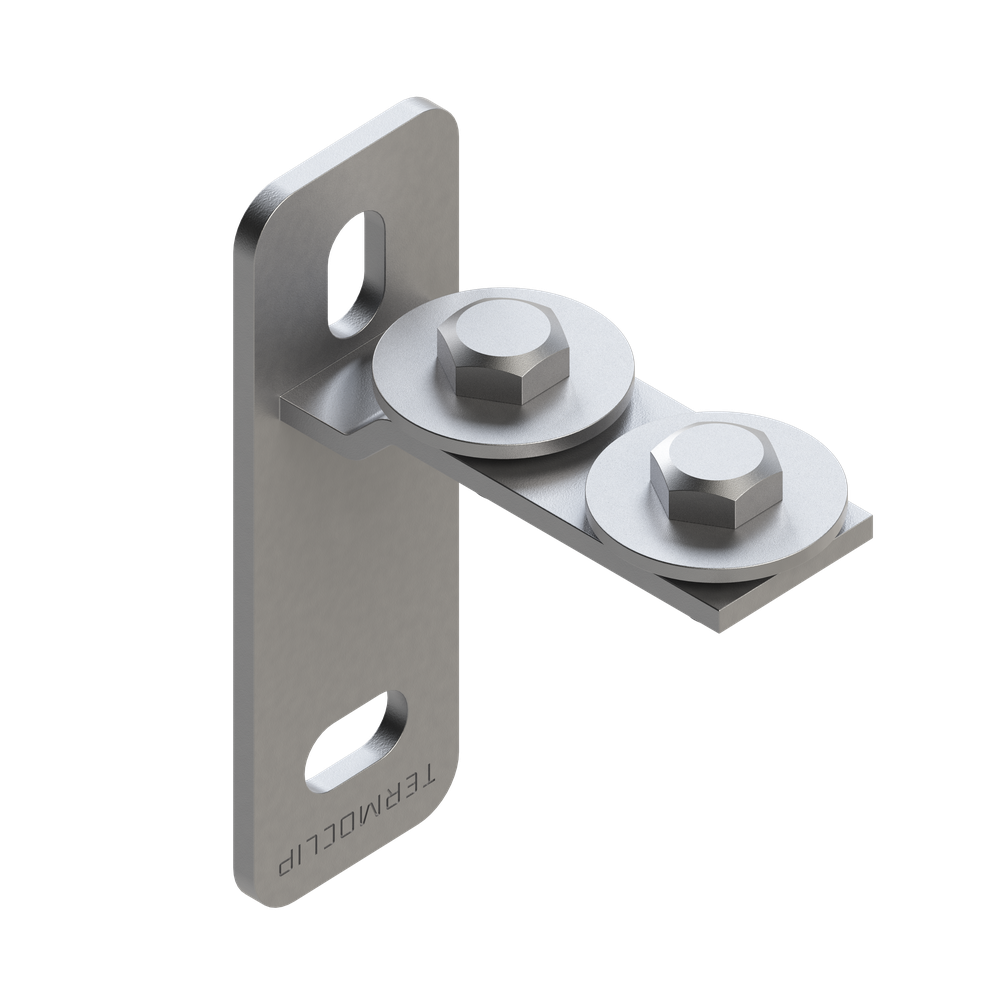

Фланец торцевой поперечный TEF T 38-40 4F2 M10 ![Фланец торцевой поперечный TEF T 38-40 4F2 M10]()
Фланец торцевой поперечный TEF T 38-40 4F2 M10 ![Чертеж Фланец торцевой поперечный TEF T 38-40 4F2 M10]()

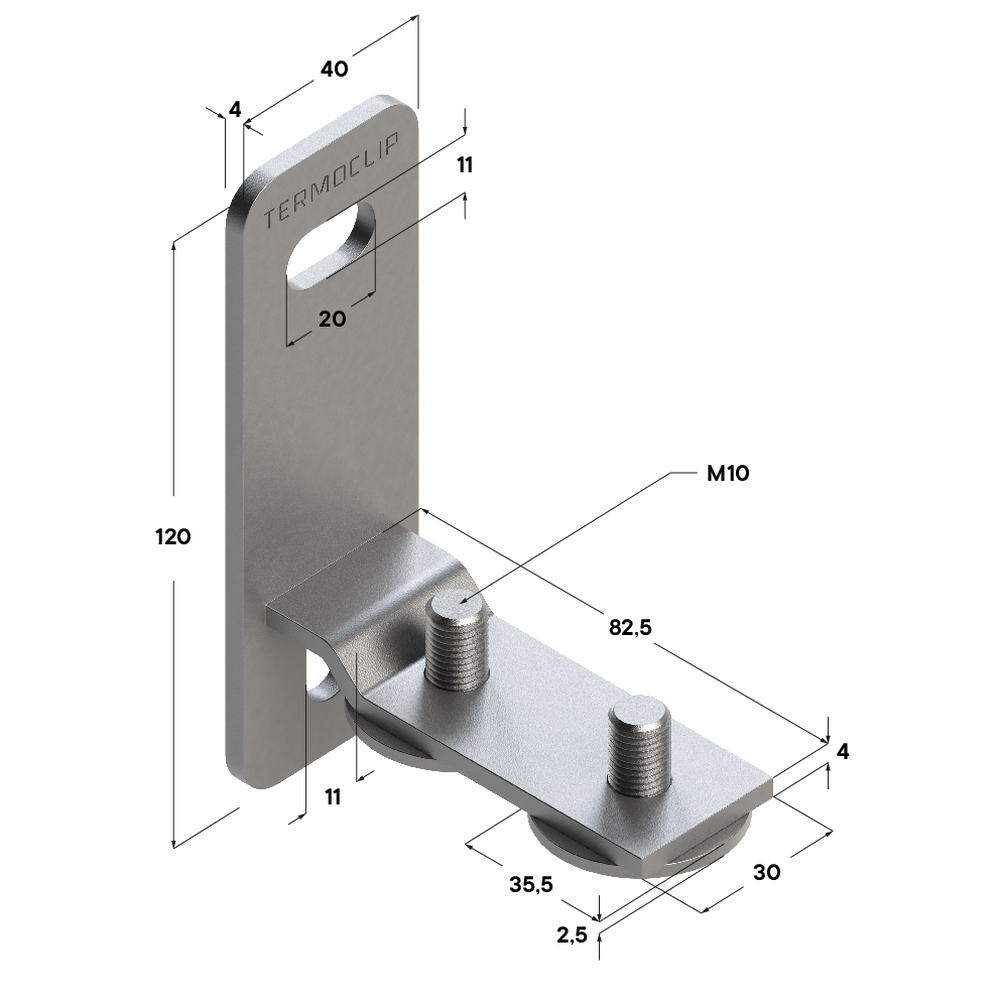

Чертеж Фланец торцевой поперечный TEF T 38-40 4F2 M10 ![Применение Фланец торцевой поперечный TEF T 38-40 4F2 M10]()

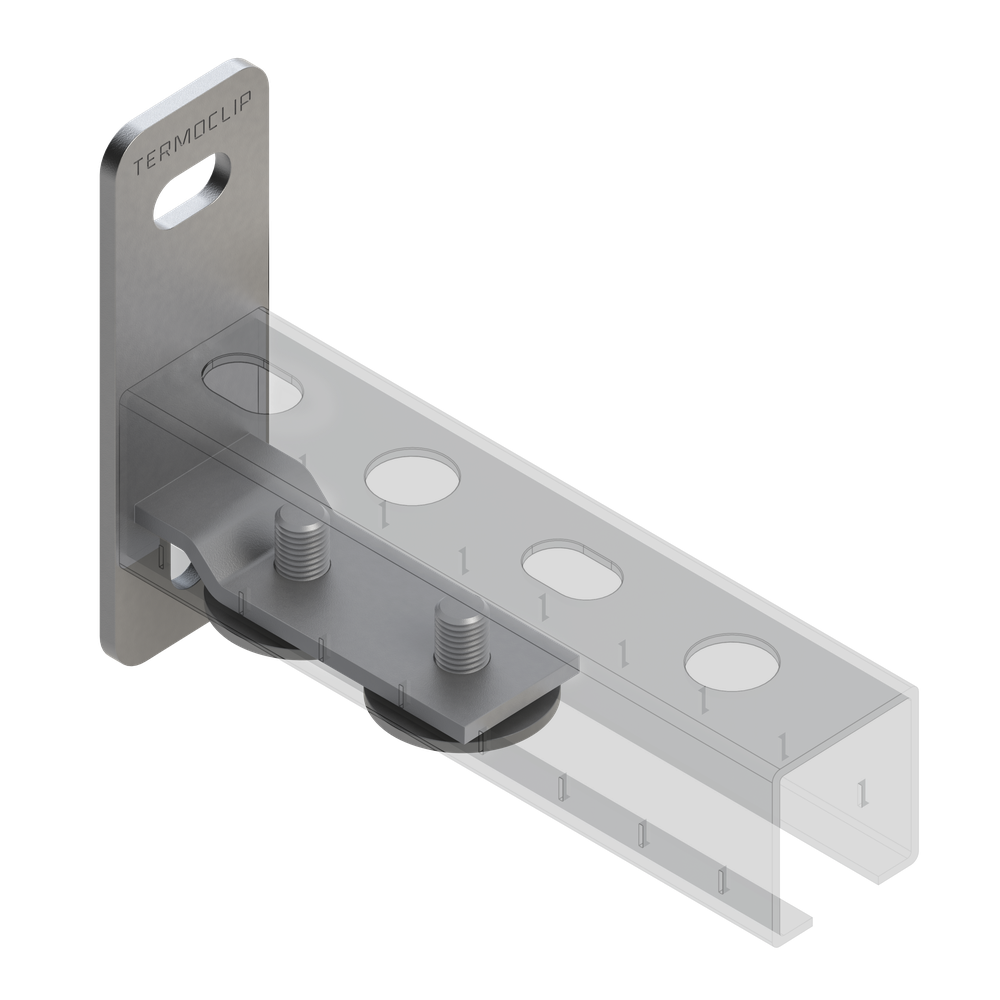

Применение Фланец торцевой поперечный TEF T 38-40 4F2 M10
Фланец торцевой поперечный TEF T 38-40 4F2 M10
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Торцевой фланец поперечный 38 - предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления монтажных профилей в качестве траверс.С помощью монтажных профилей можно легко изготавливать поперечины в шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить.Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.Материал:
Сталь, антикоррозионное покрытие Zn 8-12 мкр.
| Опорная площадка, мм | Соеденитель | Вес, кг | Артикул | |||
| Длина / ширина, мм | Толщина, мм | Ширина, мм | Длина, мм | Толщина, мм | ||
| 120x40 | 4,0 | 30 | 82,5 | 4,0 | 0,27 | 09257001 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж Фланец торцевой поперечный TEF T 38-40 4F2 M10
- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.Форма отверстий в основании обеспечивают точную и удобную регулировку.Торцевые фланцы монтируются в монтажный профиль с помощью 2-х шестигранных болтов и 2-х подкладных шайб - быстрый монтаж.Снижение трудозатрат при монтаже.
Преимущества Фланец торцевой поперечный TEF T 38-40 4F2 M10
- Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца;
- Жесткий соединительный элемент для несущих конструкций;
- Простой монтаж.
