Фланец торцевой продольный TEF L 38-40 4F2 M10. Купить
![Фланец торцевой продольный TEF L 38-40 4F2 M10]()

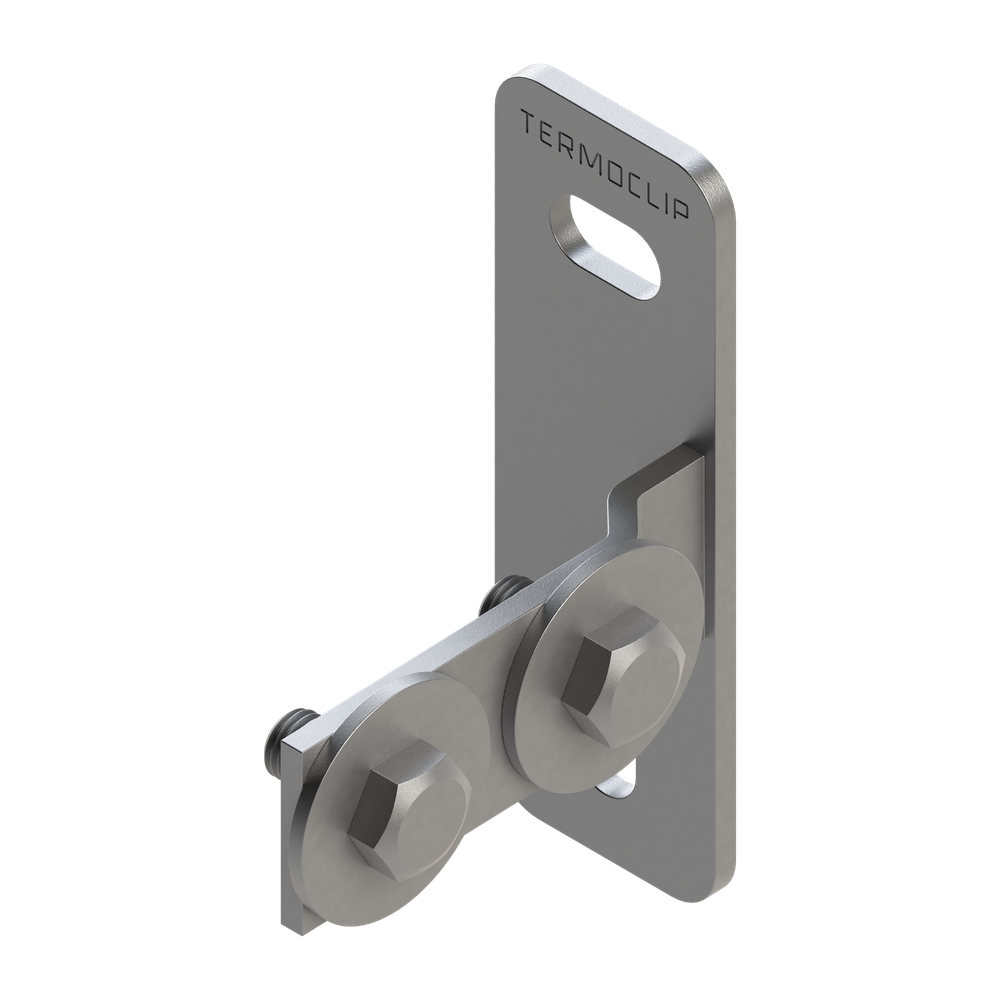

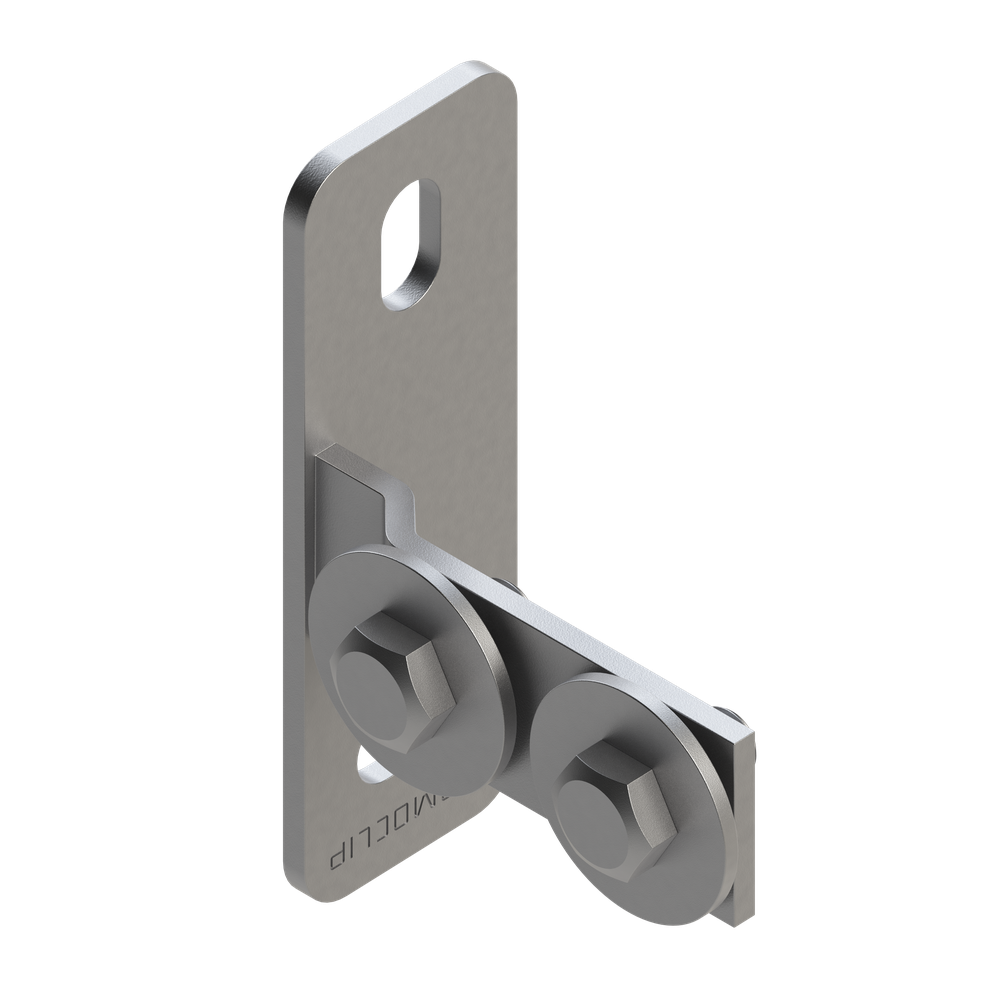

Фланец торцевой продольный TEF L 38-40 4F2 M10 ![Фланец торцевой продольный TEF L 38-40 4F2 M10]()
Фланец торцевой продольный TEF L 38-40 4F2 M10 ![Чертеж Фланец торцевой продольный TEF L 38-40 4F2 M10]()

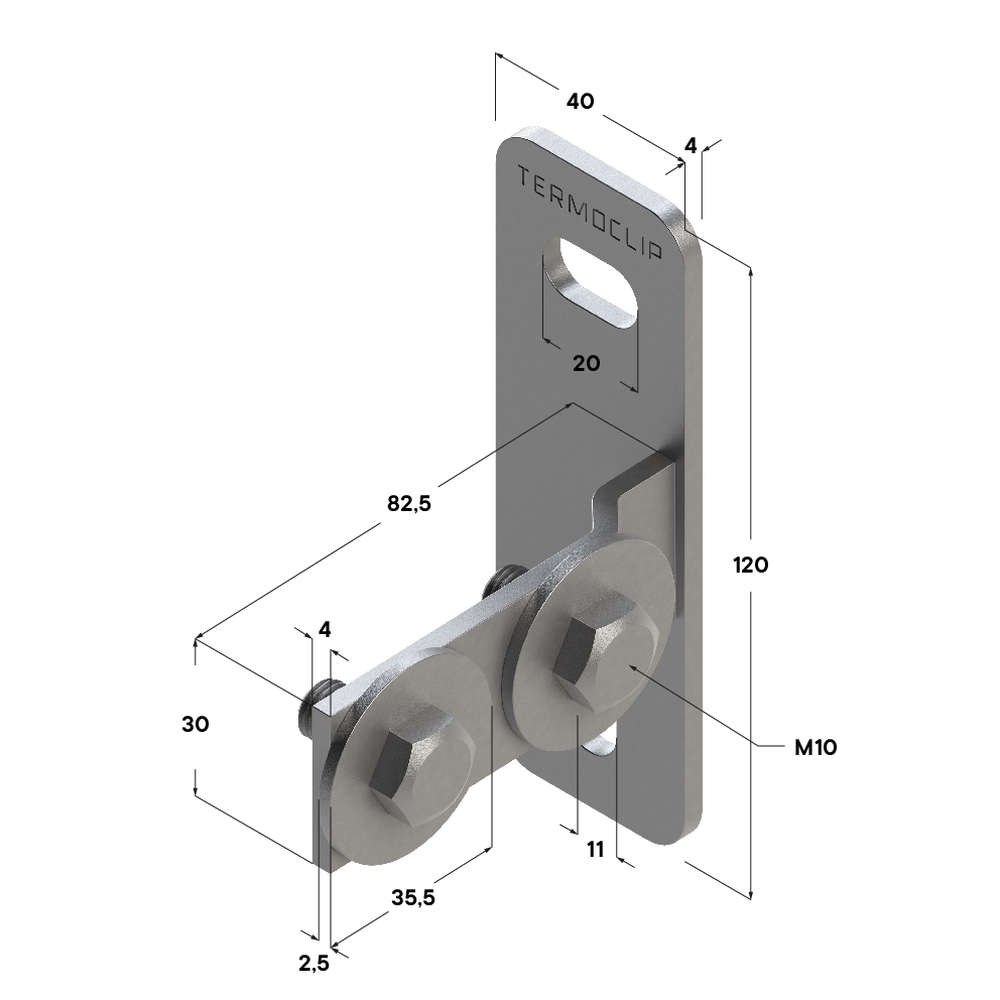

Чертеж Фланец торцевой продольный TEF L 38-40 4F2 M10 ![Применение Фланец торцевой продольный TEF L 38-40 4F2 M10]()

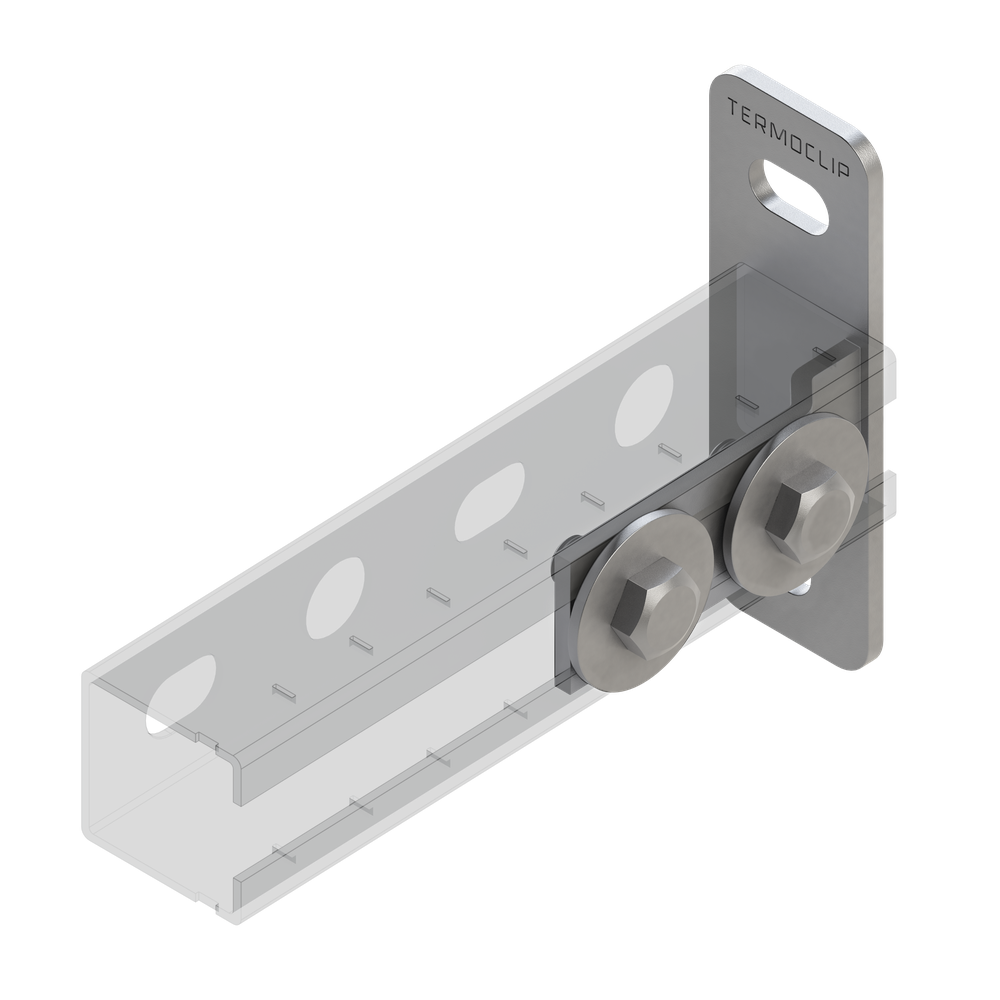

Применение Фланец торцевой продольный TEF L 38-40 4F2 M10
Фланец торцевой продольный TEF L 38-40 4F2 M10
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления профилей средних монтажных системв качестве траверс.С помощью монтажных профилей можно легко изготавливать поперечиныв шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить.Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.Материал:
Сталь, гальваническое покрытие цинком.
| Опорная площадка, мм | Соеденитель | Вес, кг | Артикул | |||
| Длина / ширина, мм | Толщина, мм | Ширина, мм | Длина, мм | Толщина, мм | ||
| 120x40 | 4,0 | 30 | 82,5 | 4,0 | 0,27 | 09256001 |
Нагрузки
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж Фланец торцевой продольный TEF L 38-40 4F2 M10
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможностьсборки, безопасных, многофункциональных и сложных пространственныхконструкций.
- Форма отверстий в основании обеспечивают точную и удобную регулировку.
- Торцевые фланцы монтируются в профиль монтажный с помощью 2-х шестигранных болтов и 2-х подкладных шайб — быстрый монтаж.
- Снижение трудозатрат при монтаже.
Преимущества Фланец торцевой продольный TEF L 38-40 4F2 M10
- Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца.
- Жесткий соединительный элемент для несущих конструкций.
- Простой монтаж.
