Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD

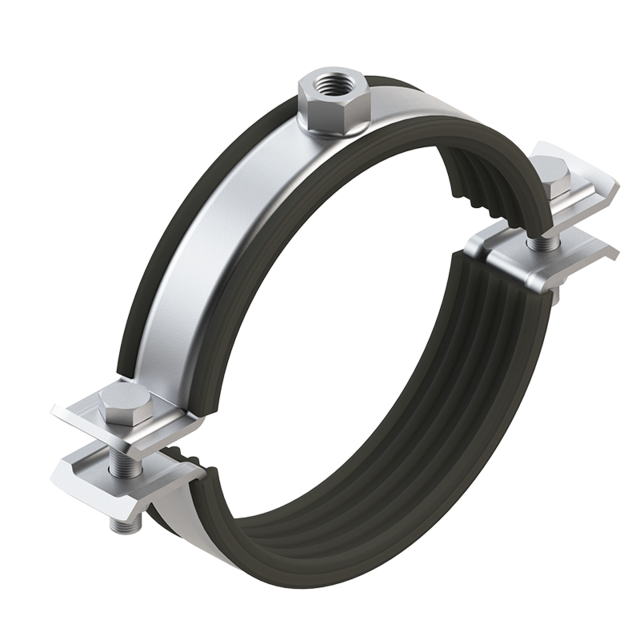

![Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD]()
Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD ![Чертеж Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD]()

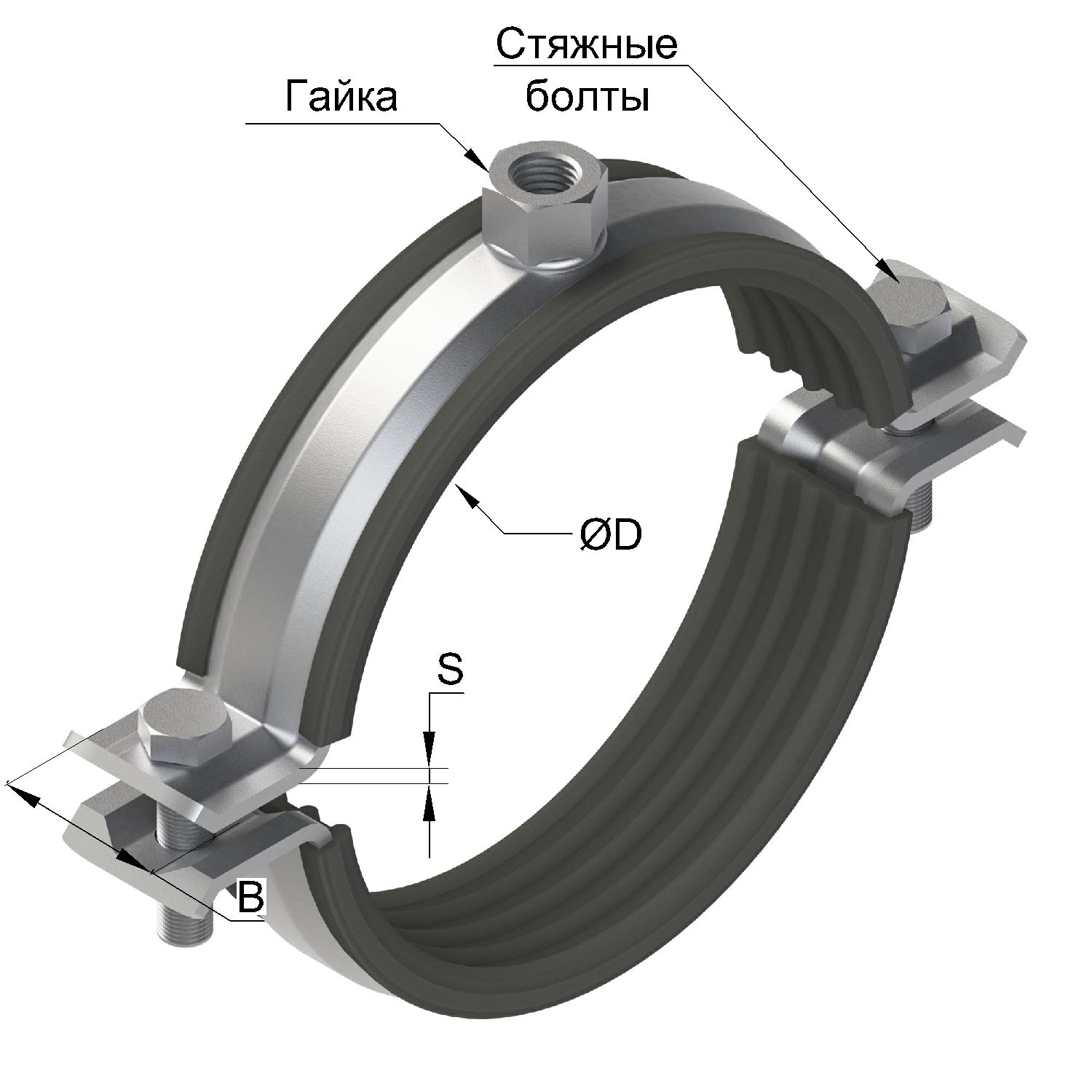

Чертеж Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD ![Применение Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD]()

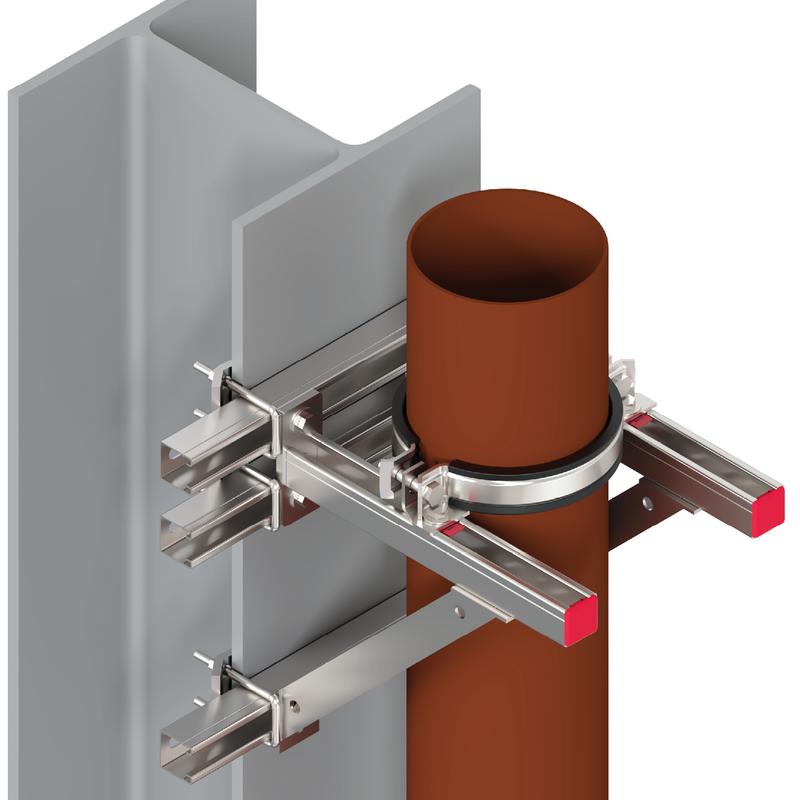

Применение Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD
Хомут составной с виброгасителем для сверхвысоких нагрузок PI-ХНD
Назначение:
Хомут для монтажа труб со сверхвысокими нагрузками диаметром до 12". Предназначен для магистральных трубопроводов горизонтальной и вертикальной разводки систем теплоснабжения, отопления, горячего и холодного водоснабжения, пароснабжения, бытовой и ливневой канализации, а также газопроводных и промышленных трубопроводов.Материал:
Состав материала: сталь по EN 10025
Покрытие: гальваническое покрытие цинком, Hdg
Изолирующий материал: EPDM без хлора, устойчив к старению
Звукоизолирующие свойства: по DIN 4109
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А
Уменьшение шума: до 18 дБ (А)
Температура эксплуатации: от -40°С до +100°С
Покрытие: гальваническое покрытие цинком, Hdg
Изолирующий материал: EPDM без хлора, устойчив к старению
Звукоизолирующие свойства: по DIN 4109
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А
Уменьшение шума: до 18 дБ (А)
Температура эксплуатации: от -40°С до +100°С
Преимущества:
- Двухэлементный хомут из высокопрочной стали, усиленный ребрами жесткости по всей длине для дополнительной прочности и устойчивости к механическим воздействиям
- Надежно приваренная по периметру гайка, устойчивая к высоким нагрузкам, что обеспечивает долгосрочную эксплуатацию и стабильность крепления
- Стяжные болты класс прочности 8.8 позволяют легко и точно регулировать хомут по трубе, обеспечивая надежное и безопасное крепление
- Валикообразный профиль изолирующей вставки, который обеспечивает плотное прилегание хомута по всему периметру трубы и уменьшает площадь контакта, эффективно снижая передачу вибрации
Усиленные ребра жесткости
Приварка гайки по периметру
Стяжной болт классом прочности 8.8
Валикообразный профиль изолирующей вставки
| Наименование, маркировка, типоразмер изделия | Размер (BxS), мм | Гайка | Стяжные болты | Момент затяжки, Нм | Разрушающая нагрузка, Fразр, кН | Рекомендованная нагрузка, Fрек, кН | Артикул |
| PI-ХНD 1½" (48-53) | 30х2,5 | М12 | М10 | 5 | 13 | 2,88 | 9405100 |
| PI-ХНD 1¼" (54-58) | 30х2,5 | М12 | М10 | 5 | 13 | 2,88 | 9405116 |
| PI-ХНD 2" (59-66) | 30х2,5 | М12 | М10 | 5 | 13 | 2,88 | 9405101 |
| PI-ХНD 2¼" (67-74) | 30х2,5 | М12 | М10 | 5 | 13 | 2,88 | 9405117 |
| PI-ХНD 2½" (75-84) | 30х2,5 | М12 | М10 | 5 | 13 | 2,88 | 9405102 |
| PI-ХНD 3" (84-93) | 30х3 | М12 | М10 | 5 | 16,8 | 3,72 | 9405103 |
| PI-ХНD 3½" (94-109) | 30х3 | М12 | М10 | 5 | 16,8 | 3,72 | 9405115 |
| PI-ХНD 4" (110-119) | 30х3 | М12 | М10 | 5 | 16,8 | 3,72 | 9405104 |
| PI-ХНD 4½" (120-130) | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405110 |
| PI-ХНD 4¾" (130-137) | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405111 |
| PI-ХНD 5" (135-146) | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405112 |
| PI-ХНD 5½" (150-164) | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405113 |
| PI-ХНD 6" (164-170) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405106 |
| PI-ХНD 6½" (177-184) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405114 |
| PI-ХНD 7" (192-200) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405118 |
| PI-ХНD 7½" (201-214) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405119 |
| PI-ХНD 8" (215-227) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405107 |
| PI-ХНD 9" (244-253) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405120 |
| PI-ХНD 10" (264-276) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405108 |
| PI-ХНD 10½" (277-284) | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405121 |
| PI-ХНD 11" (295-305) | 40х4 | М16 | М12 | 10 | 47,5 | 13,2 | 9405122 |
| PI-ХНD 12" (315-330) | 40х4 | М16 | М12 | 10 | 47,5 | 13,2 | 9405109 |
| PI-ХНD 3" (84-93) Hdg | 30х3 | М12 | М10 | 5 | 16,8 | 3,72 | 9405401 |
| PI-ХНD 3½" (94-109) Hdg | 30х3 | М12 | М10 | 5 | 16,8 | 3,72 | 9405412 |
| PI-ХНD 4" (110-119) Hdg | 30х3 | М12 | М10 | 5 | 16,8 | 3,72 | 9405402 |
| PI-ХНD 4" (110-119) Hdg | 30х3 | М16 | М10 | 5 | 16,8 | 3,72 | 9405413 |
| PI-ХНD 4½" (120-130) Hdg | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405403 |
| PI-ХНD 4¾" (130-137) Hdg | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405404 |
| PI-ХНD 5" (135-146) Hdg | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405405 |
| PI-ХНD 5½" (150-164) Hdg | 40х4 | М16 | М12 | 10 | 27,6 | 5,23 | 9405406 |
| PI-ХНD 6" (164-170) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405407 |
| PI-ХНD 6½" (177-184) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405408 |
| PI-ХНD 7" (192-200) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405414 |
| PI-ХНD 7½" (201-214) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405415 |
| PI-ХНD 8" (215-227) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405409 |
| PI-ХНD 9" (244-253) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405416 |
| PI-ХНD 10" (264-276) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405410 |
| PI-ХНD 10½" (277-284) Hdg | 40х4 | М16 | М12 | 10 | 40,6 | 9 | 9405417 |
| PI-ХНD 11" (295-305) Hdg | 40х4 | М16 | М12 | 10 | 47,5 | 13,2 | 9405418 |
| PI-ХНD 12" (315-330) Hdg | 40х4 | М16 | М12 | 10 | 47,5 | 13,2 | 9405411 |
