Хомут составной для тяжелых нагрузок PF-XD. Купить

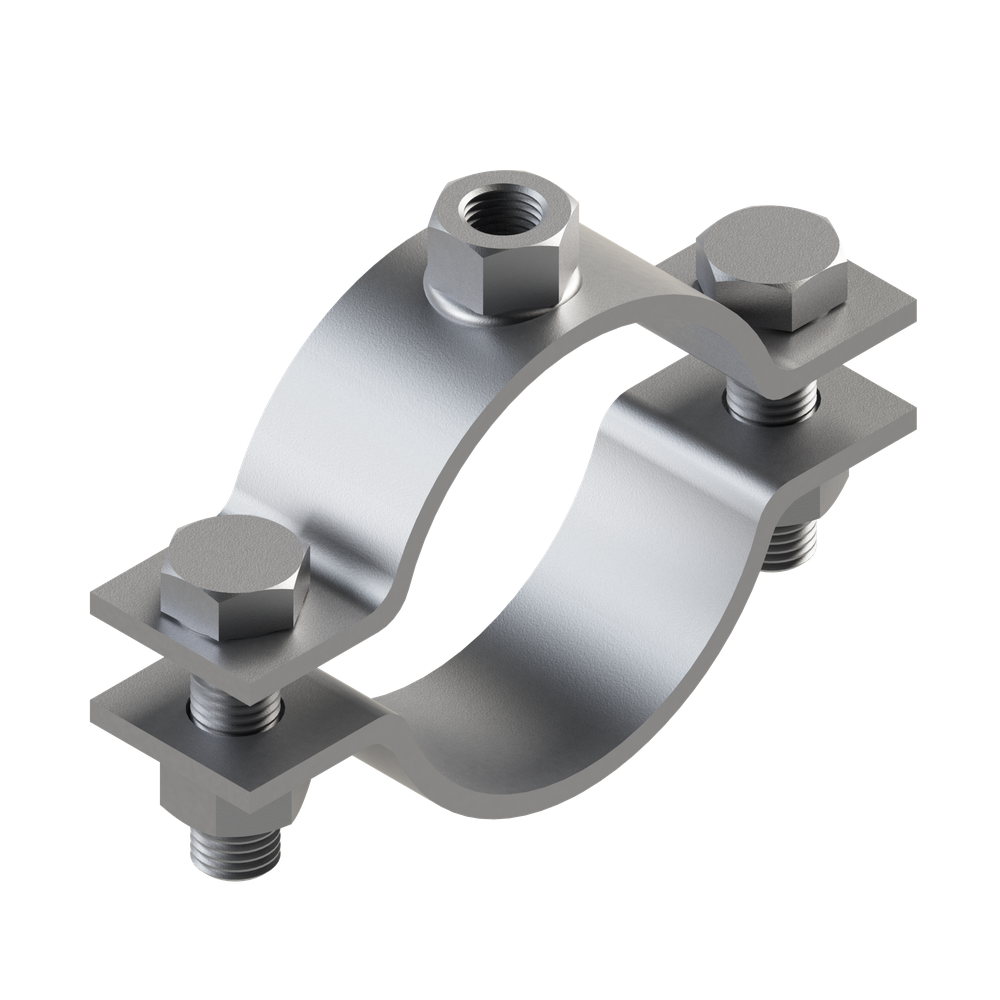

![Хомут составной для тяжелых нагрузок PF-XD]()

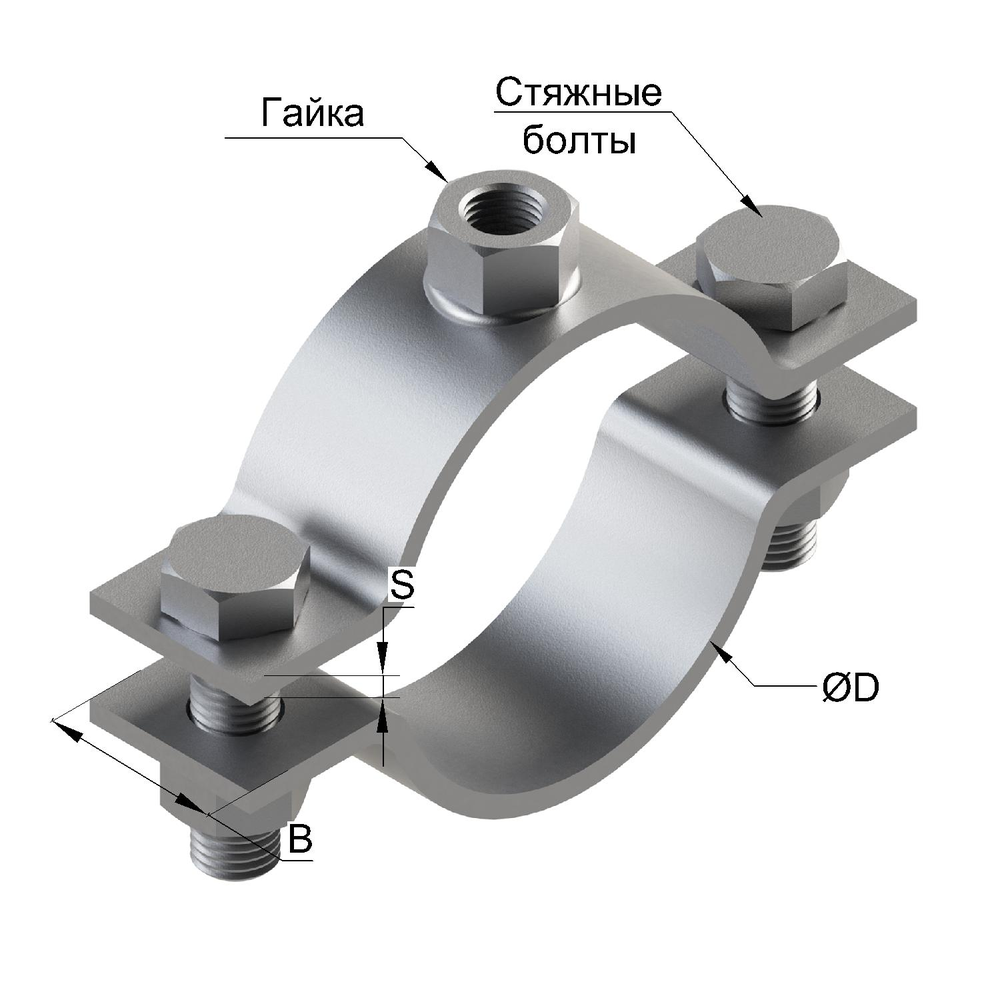

Хомут составной для тяжелых нагрузок PF-XD ![Чертеж Хомут составной для тяжелых нагрузок PF-XD]()

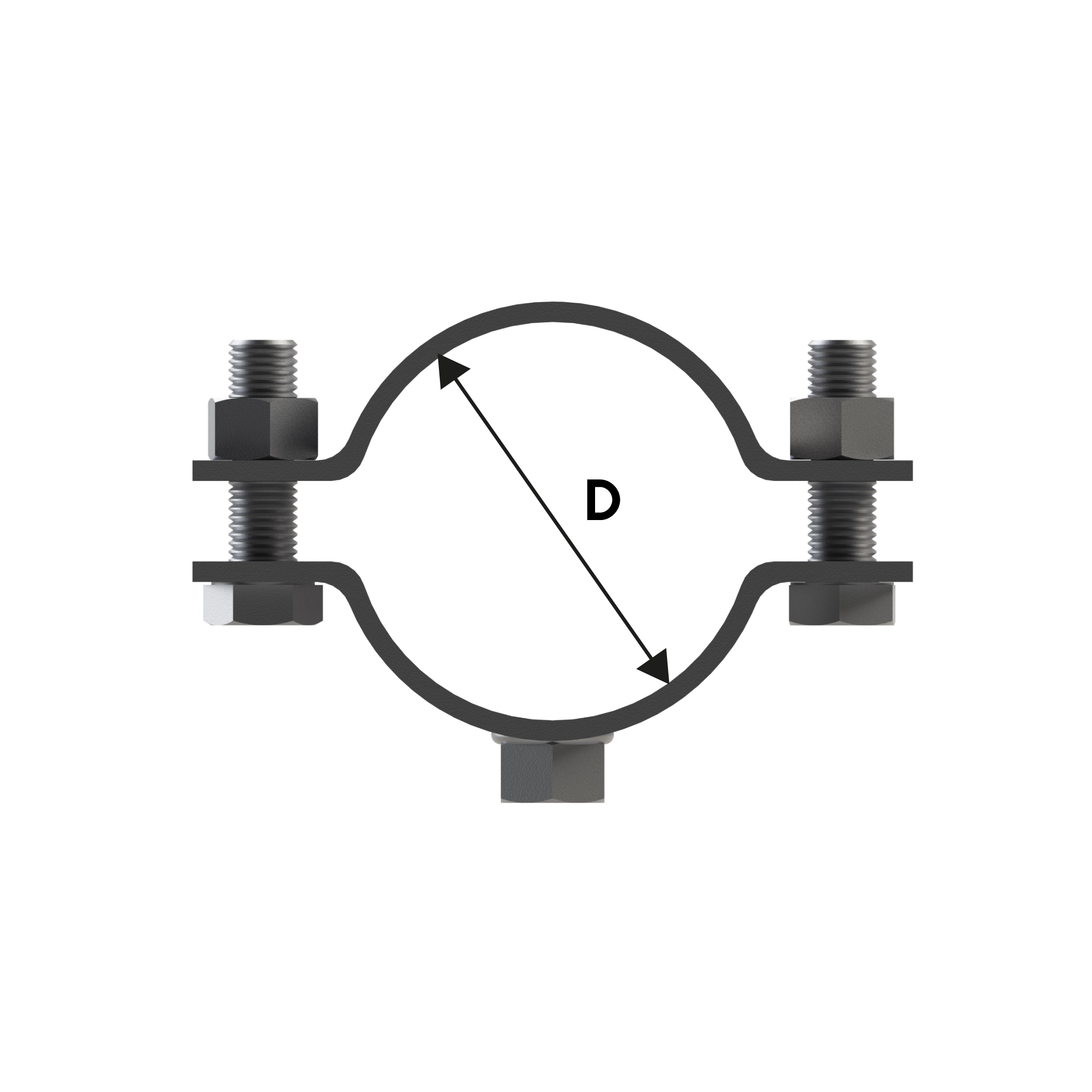

Чертеж Хомут составной для тяжелых нагрузок PF-XD ![Применение Хомут составной для тяжелых нагрузок PF-XD]()

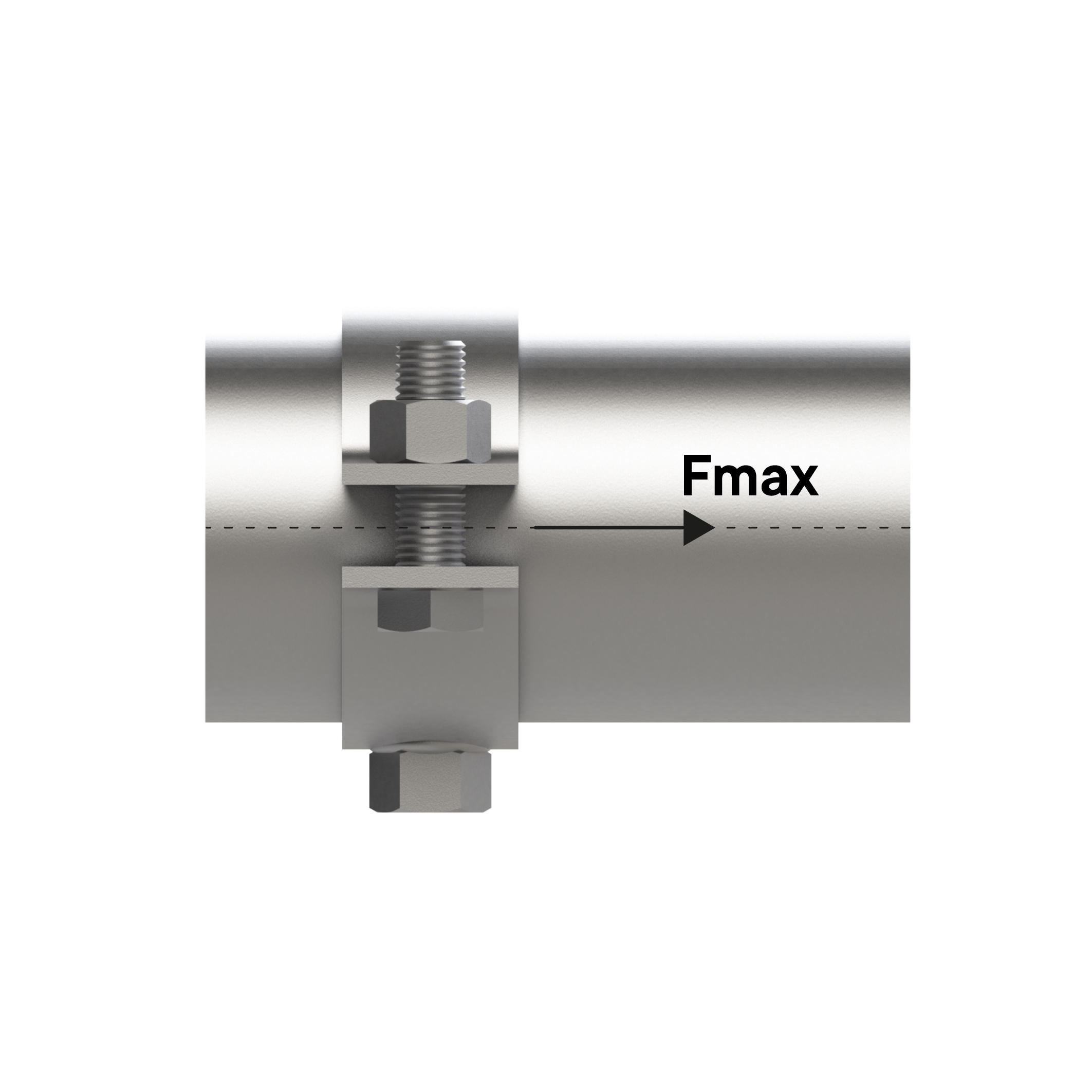

Применение Хомут составной для тяжелых нагрузок PF-XD ![Применение Хомут составной для тяжелых нагрузок PF-XD]()
Применение Хомут составной для тяжелых нагрузок PF-XD
Хомут составной для тяжелых нагрузок PF-XD
Как заказать?
Отправить запросОтдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Хомут с фиксированной точкой — надежное и высокоэффективное решение для эксплуатации трубопроводов в сложных условиях. Его прочная конструкция и антикоррозийное покрытие обеспечивают долговечность и устойчивость даже при тяжелых нагрузках и в агрессивных средах. Идеально подходит для монтажа промышленных и магистральных трубопроводов, а также систем отопления, теплоснабжения, водоснабжения, кондиционирования и канализации. Широко используется в легкой и тяжелой промышленности, пищевой, фармацевтической и перерабатывающей отраслях. Хомут служит ключевым элементом при создании неподвижных и подвижных опор.Материал:
Состав материала: СТ235JR (СТ3)
Покрытие: гальваническое покрытие цинком; Hdg
Момент затяжки: 50-80 Нм
Покрытие: гальваническое покрытие цинком; Hdg
Момент затяжки: 50-80 Нм
| Наименование, маркировка, типоразмер изделия | Размер (BxS), мм | Гайка | Стяжные болты | Момент затяжки, Нм | Осевая нагрузка Max, Fx, кН | Артикул |
| PF-XD 21-22 | 50x6 | М16 | М10 | 50 | 4,5 | 9405601 |
| PF-XD 25-27 | 50x6 | М16 | М10 | 50 | 4,5 | 9405602 |
| PF-XD 28-30 | 50x6 | М16 | М10 | 50 | 4,5 | 9405603 |
| PF-XD 31-33 | 50x6 | М16 | М10 | 50 | 4,5 | 9405604 |
| PF-XD 34-36 | 50x6 | М16 | М10 | 50 | 7 | 9405605 |
| PF-XD 39-41 | 50x6 | М16 | М10 | 50 | 7 | 9405606 |
| PF-XD 42-45 | 50x6 | М16 | М10 | 50 | 7 | 9405607 |
| PF-XD 47-50 | 50x6 | М16 | М10 | 50 | 7 | 9405608 |
| PF-XD 53-56 | 50x6 | М16 | М10 | 50 | 7 | 9405609 |
| PF-XD 57-61 | 50x6 | М16 | М10 | 50 | 8 | 9405610 |
| PF-XD 62-66 | 50x6 | М16 | М10 | 50 | 8 | 9405611 |
| PF-XD 68-72 | 50x6 | М16 | М10 | 50 | 8 | 9405612 |
| PF-XD 73-78 | 50x6 | М20 | М20 | 80 | 8 | 9405613 |
| PF-XD 88-93 | 50x6 | М20 | М20 | 80 | 8 | 9405614 |
| PF-XD 100-105 | 50x6 | М20 | М20 | 80 | 8 | 9405615 |
| PF-XD 108-115 | 50x6 | М20 | М20 | 80 | 8 | 9405616 |
| PF-XD 125-133 | 50x6 | М20 | М20 | 80 | 8 | 9405617 |
| PF-XD 134-142 | 50x6 | М20 | М20 | 80 | 8 | 9405618 |
| PF-XD 154-162 | 50x6 | М20 | М20 | 80 | 8 | 9405619 |
| PF-XD 162-170 | 50x6 | М20 | М20 | 80 | 8 | 9405620 |
| PF-XD 192-200 | 50x6 | М20 | М20 | 80 | 8 | 9405621 |
| PF-XD 213-221 | 50x6 | М20 | М20 | 80 | 8 | 9405622 |
| PF-XD 242-250 | 50x6 | М20 | М20 | 80 | 8 | 9405623 |
| PF-XD 267-275 | 50x6 | М20 | М20 | 80 | 8 | 9405624 |
| PF-XD 318-326 | 50x6 | М20 | М20 | 80 | 8 | 9405625 |
Преимущества Хомут составной для тяжелых нагрузок PF-XD
- Применение с трубами всех возможных диаметров от 20 мм до 326 мм, что делает хомут универсальным и подходящим для широкого диапазона трубопроводных систем
- Крепление трубопроводов с повышенными требованиями к нагрузке
- Двухэлементный хомут из высокопрочной стали обеспечивает лучшую фиксацию трубы за счет увеличенной ширины и толщины пластин, повышая надежность крепления
- Возможность сочетания тяжелого хомута с различными типами трубных опор, что обеспечивает гибкость при монтаже и позволяет адаптировать систему под специфические требования
- Возможность установки труб в зонах с перепадами температуры, что делает хомут идеальным для использования в различных климатических условиях, где трубы подвергаются термическим расширениям и сужениям
- Гайка под шпильку приварена по всему периметру сплошным швом, что гарантирует прочное соединение и устойчивость к нагрузкам
Гальваническое покрытие цинком
Приварка гайки по периметру
Стяжной болт классом прочности 8.8
