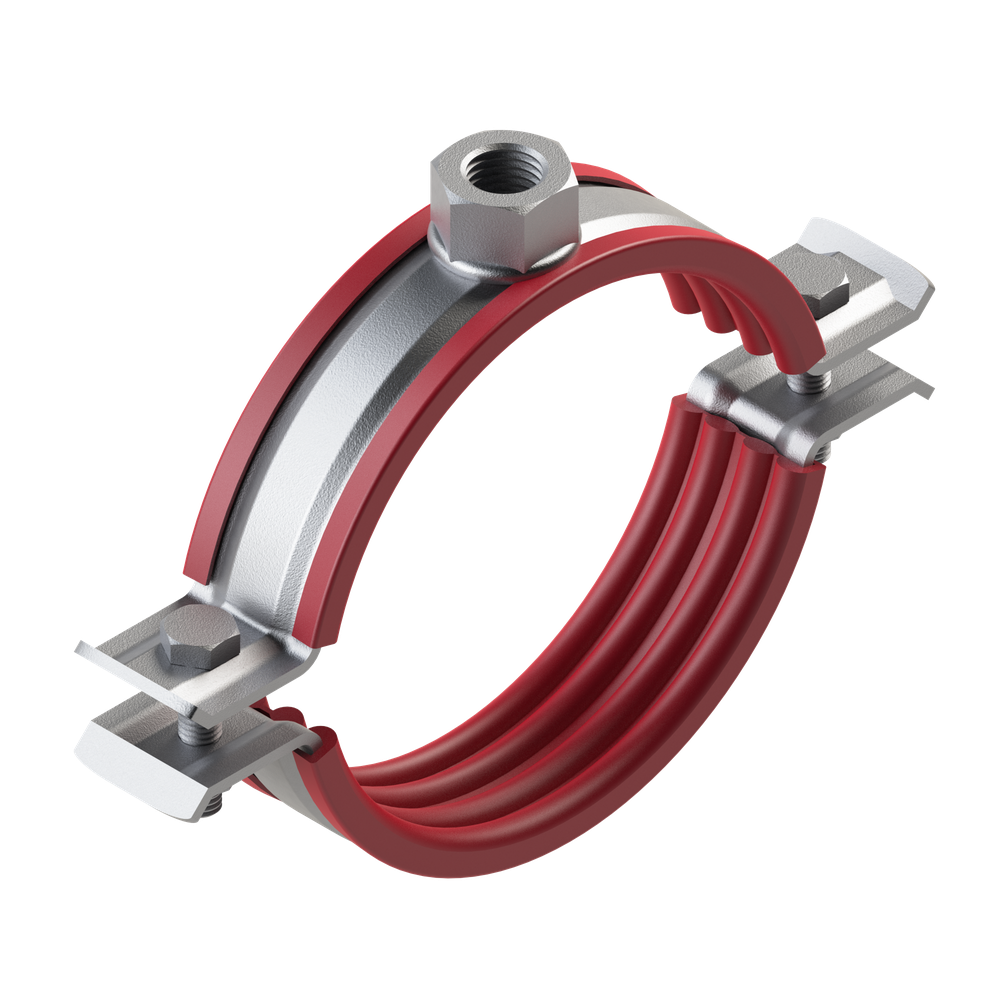

![Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала]()

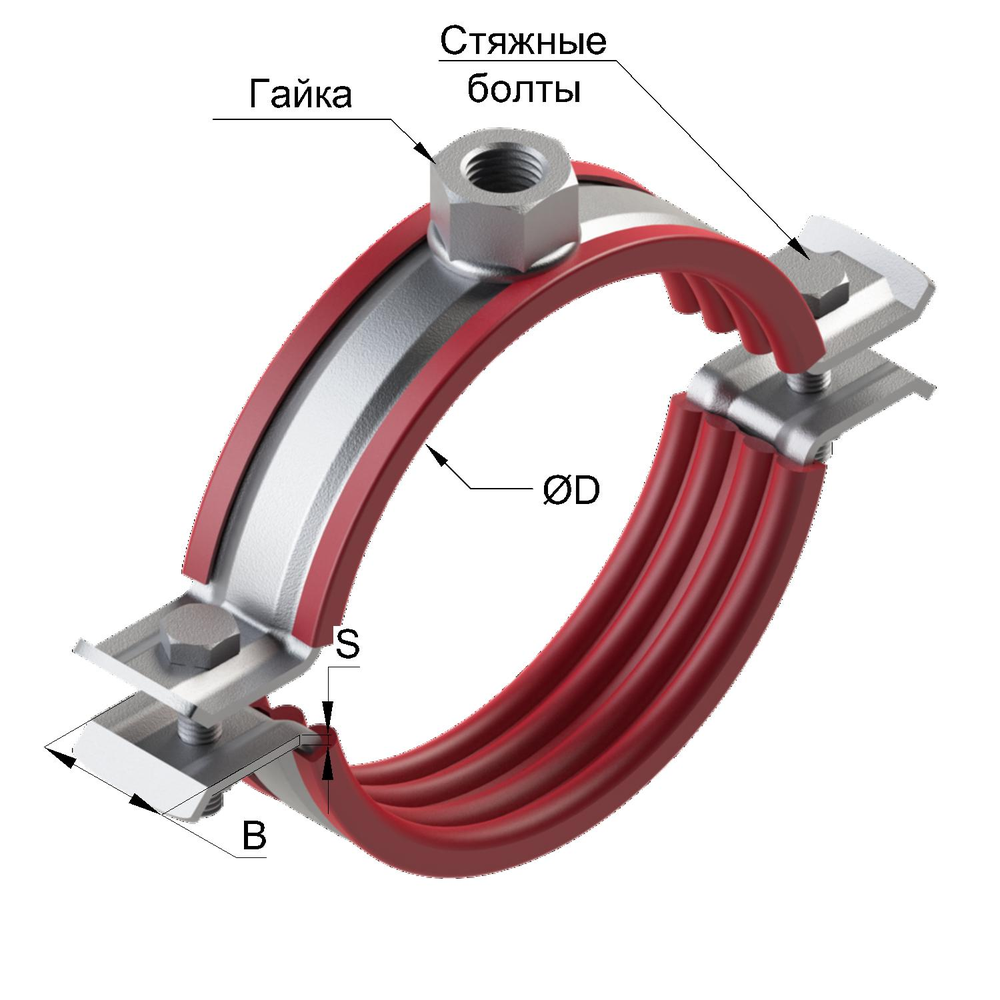

Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала ![Чертеж Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала]()

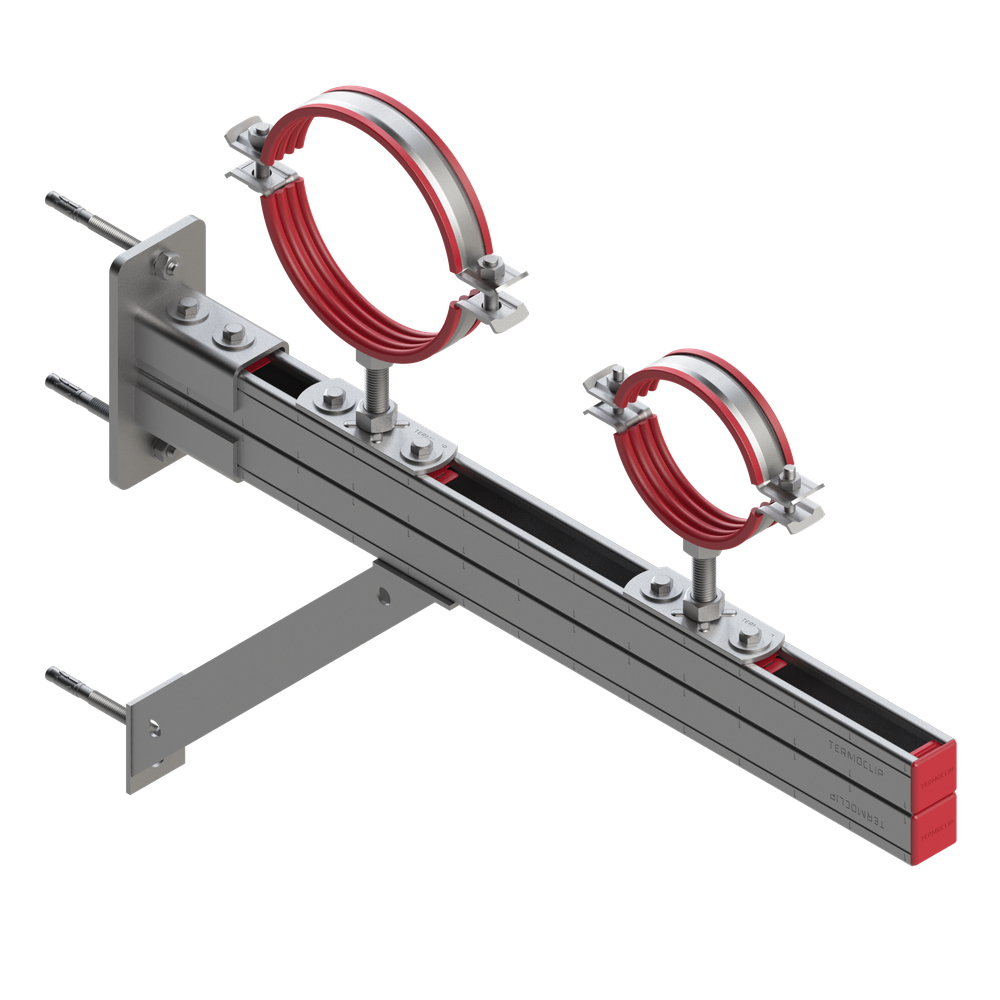

Чертеж Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала ![Применение Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала]()
Применение Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала
Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала
Как заказать?
Отправить запросОтдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Оцинкованный хомут с высокотемпературной полимерной звукоизоляционной вставкой для трубопроводов, работающих в тяжелых условиях. Широко используется для монтажа промышленных паропроводов, магистральных трубопроводов систем отопления, теплоснабжения и водоснабжения на тепловых и атомных электростанциях, а также в легкой, тяжелой, пищевой и перерабатывающей промышленности, в фармацевтических производствах и крупных прачечных.Материал:
Состав материала: СТ235JR (СТ3)
Покрытие: гальваническое покрытие цинком
Изолирующий материал: изолирующий термостойкий полимерный материал
Звукоизолирующие свойства: по ТУ 22.19 73-001-394303-59-2019
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А
Уменьшение шума: до 16 дБ (А)
Температура эксплуатации: от -40°С до +200°С
Покрытие: гальваническое покрытие цинком
Изолирующий материал: изолирующий термостойкий полимерный материал
Звукоизолирующие свойства: по ТУ 22.19 73-001-394303-59-2019
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А
Уменьшение шума: до 16 дБ (А)
Температура эксплуатации: от -40°С до +200°С
| Наименование, маркировка, типоразмер изделия | Размер (BxS), мм | Гайка | Стяжные болты | Момент затяжки, Нм | Разрушающая нагрузка, Fразр, кН | Рекомендованная нагрузка, Fрек, кН | Артикул |
| PTI-НD 1/2“ (20-23) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405526 |
| PTI-НD 3/4“ (25-32) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405527 |
| PTI-НD 1“ (33-40) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405501 |
| PTI-НD 1¼" (40-48) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405528 |
| PTI-НD 1½" (48-54) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405502 |
| PTI-НD 1¾" (54-58) | 25х2 | М10 | М8 | 3 | 10,5 | 1,98 | 9405529 |
| PTI-НD 2“ (59-66) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405503 |
| PTI-НD 2¼" (67-74) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405504 |
| PTI-НD 2½" (75-81) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405505 |
| PTI-НD 2¾" (82-88) | 25х2 | М12 | М8 | 3 | 10,5 | 1,98 | 9405506 |
| PTI-НD 3“ (88-95) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405507 |
| PTI-НD 3¼" (95-100) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405508 |
| PTI-НD 3½" (100-107) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405509 |
| PTI-НD 3¾" (108-112) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405510 |
| PTI-НD 4" (112-119) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405511 |
| PTI-НD 4½" (120-129) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405512 |
| PTI-НD 4¾" (129-137) | 30х2,5 | М12 | М8 | 3 | 14,6 | 2,64 | 9405513 |
| PTI-НD 5" (135-146) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405514 |
| PTI-НD 5" (135-146) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405515 |
| PTI-НD 5½" (149-164) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405516 |
| PTI-НD 5½" (149-164) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405517 |
| PTI-НD 6" (164-172) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405518 |
| PTI-НD 6" (164-172) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405519 |
| PTI-НD 6½" (175-182) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405520 |
| PTI-НD 6½" (175-182) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405521 |
| PTI-НD 7" (194-204) | 30х3 | М12 | М10 | 5 | 26,4 | 4,62 | 9405522 |
| PTI-НD 7" (194-204) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405523 |
| PTI-НD 8" (217-226) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405524 |
| PTI-НD 9" (242-252) | 30х3 | М16 | М10 | 5 | 26,4 | 4,62 | 9405525 |
Преимущества Хомут составной для высоких нагрузок PTI-HD со вставкой из термостойкого материала
- Возможность применения в агрессивной и сильноагрессивной среде, что делает изделие подходящим для использования в сложных эксплуатационных условиях
- Изолирующий термостойкий полимерный материал выдерживает температуру до +200°С, уменьшает теплопередачу от трубопровода на основные конструкции, что повышает энергоэффективность
- Двухэлементный хомут усилен ребрами жесткости по всей длине, что повышает прочность и устойчивость к нагрузкам
- Гайка под шпильку приварена по всему периметру сплошным швом, обеспечивая долговечное соединение
- Регулировочные стяжные болты имеют класс прочности 8.8, обеспечивая надежность крепления
- Валикообразный профиль изолирующей вставки обеспечивает плотное прилегание по всему периметру трубы, уменьшая площадь контакта и снижая передачу вибрации, что улучшает эксплуатационные характеристики системы
- Возможность применения с трубами различных диаметров от 20 мм до 252 мм
- Момент затяжки от 3 Нм до 5 Нм, что позволяет точно настроить крепление
Усиленные ребра жесткости
Приварка гайки по периметру
Соединительный болт классом прочности 8.8
Валикообразный профиль изолирующей вставки
